Co to jest przyczółek mostowy i dlaczego pęka?

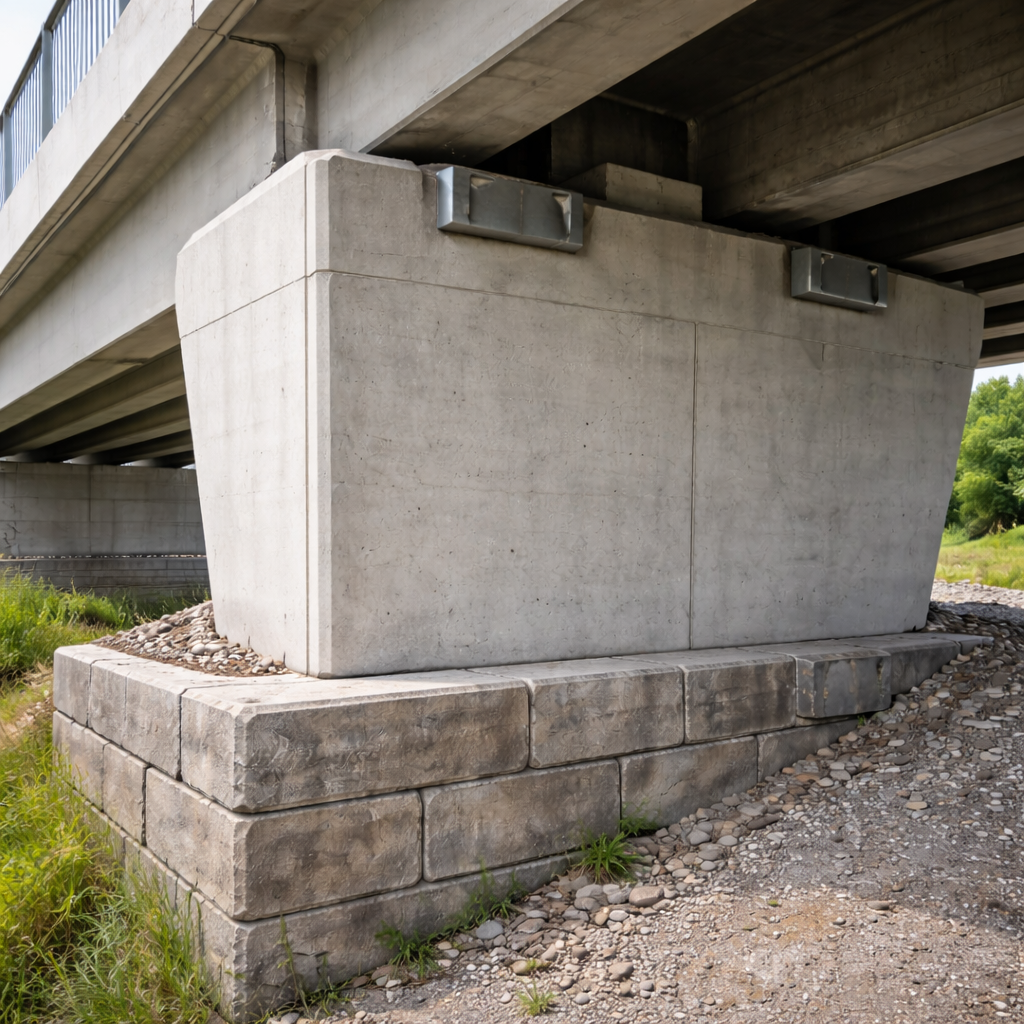

Przyczółek mostowy to jeden z kluczowych elementów konstrukcyjnych każdego mostu, choć dla wielu użytkowników drogi pozostaje niewidoczny i niedostrzegalny. To właśnie przyczółek stanowi połączenie pomiędzy konstrukcją nośną mostu a nasypem drogowym, przejmując obciążenia z przęsła i przekazując je na grunt. Jego prawidłowe zaprojektowanie, wykonanie i eksploatacja mają bezpośredni wpływ na trwałość całego obiektu inżynierskiego. W praktyce inżynierskiej przyczółki należą do elementów szczególnie narażonych na zarysowania i pęknięcia, które mogą mieć zarówno charakter niegroźny, jak i stanowić poważne zagrożenie dla bezpieczeństwa użytkowania mostu (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Mur oporowy

Przyczółek mostowy pełni jednocześnie kilka funkcji konstrukcyjnych i użytkowych. Z jednej strony jest podporą skrajną przęsła mostowego, przenosząc reakcje od obciążeń stałych i zmiennych, takich jak ciężar własny konstrukcji, ruch pojazdów, obciążenia termiczne czy oddziaływania hamowania i przyspieszania. Z drugiej strony działa jak mur oporowy, utrzymując nasyp drogowy i zapobiegając jego osuwaniu się w kierunku rzeki, doliny lub terenu pod mostem. W wielu rozwiązaniach przyczółek współpracuje także z łożyskami mostowymi, dylatacjami oraz płytą przejściową, co dodatkowo komplikuje jego pracę statyczną i reologiczną.

Konstrukcyjnie przyczółki wykonywane są najczęściej jako masywne elementy żelbetowe posadowione bezpośrednio na fundamentach płytowych, ławach fundamentowych lub pośrednio na palach. W zależności od warunków gruntowych i układu konstrukcyjnego mostu mogą mieć formę pełną, skrzynkową albo ramową. Współczesne rozwiązania coraz częściej dążą do redukcji masy przyczółka oraz ograniczenia jego sztywności w celu zmniejszenia oddziaływań od osiadań i deformacji gruntu, jednak klasyczne masywne przyczółki wciąż dominują w mostach drogowych i kolejowych (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Zarysowania i pęknięcia przyczółków mostowych

Zarysowania i pęknięcia przyczółków mostowych są zjawiskiem powszechnym i nie zawsze oznaczają błąd projektowy lub wykonawczy. Beton jako materiał konstrukcyjny charakteryzuje się niską wytrzymałością na rozciąganie, dlatego już na etapie dojrzewania i eksploatacji pojawiają się w nim rysy skurczowe i termiczne. Problem zaczyna się wówczas, gdy rysy przekraczają dopuszczalne szerokości, zmieniają swój charakter lub układ, a ich rozwój postępuje w czasie.

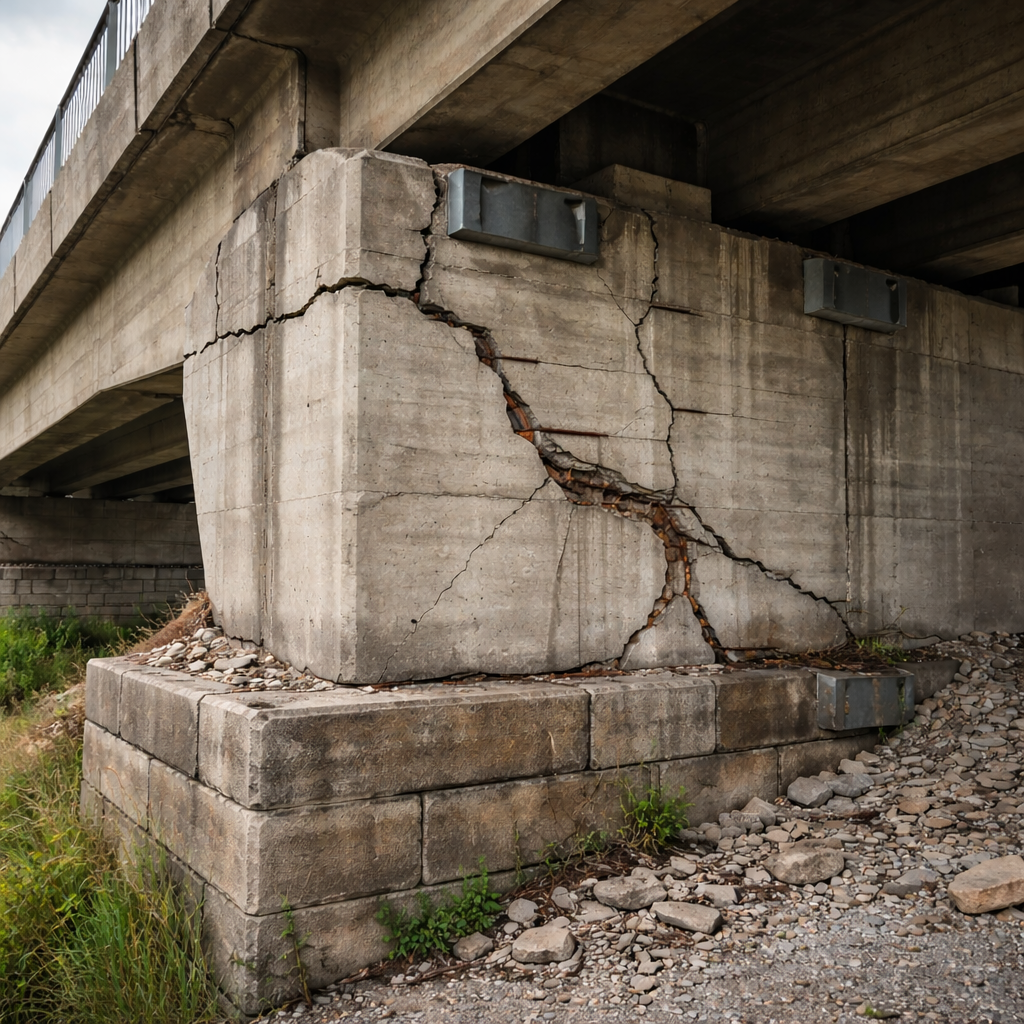

Jedną z najczęstszych przyczyn pękania przyczółków mostowych są nierównomierne osiadania podłoża gruntowego. Przyczółek współpracuje jednocześnie z fundamentem posadowionym na gruncie rodzimym oraz z nasypem drogowym, który z reguły ma inne właściwości odkształceniowe. Jeżeli grunt pod fundamentem osiada w innym tempie niż nasyp za przyczółkiem, w konstrukcji pojawiają się dodatkowe naprężenia rozciągające. Skutkiem są rysy ukośne lub pionowe, często widoczne w strefie styku ściany przyczółka z płytą fundamentową albo w rejonie skrzydeł (segregator aktów prawnych).

Oddziaływania termiczne

Drugim istotnym czynnikiem powodującym zarysowania są oddziaływania termiczne. Przyczółki mostowe pracują w warunkach zmiennych temperatur, zarówno dobowych, jak i sezonowych. Beton podlega rozszerzalności cieplnej, a jednocześnie jest częściowo ograniczony przez grunt, nasyp i konstrukcję przęsła. Różnice temperatur pomiędzy masywnym trzonem przyczółka a cieńszymi elementami, takimi jak ściany czołowe czy skrzydła, prowadzą do powstawania naprężeń termicznych. Jeżeli nie zostaną one właściwie skompensowane przez zbrojenie lub dylatacje, w betonie pojawiają się pęknięcia, najczęściej o charakterze poziomym lub siatkowym.

Nie bez znaczenia pozostają również obciążenia eksploatacyjne. Przyczółek przejmuje reakcje pionowe i poziome od przęsła, a w mostach drogowych dodatkowo siły hamowania i przyspieszania pojazdów. W przypadku mostów kolejowych dochodzą obciążenia dynamiczne o dużej amplitudzie. Jeżeli przyjęty w projekcie schemat statyczny nie odzwierciedla rzeczywistej pracy konstrukcji, na przykład wskutek zablokowania łożysk lub niewłaściwej pracy dylatacji, w przyczółku mogą pojawić się nieprzewidziane naprężenia prowadzące do zarysowań i pęknięć.

Niewłaściwe zagęszczenie betonu

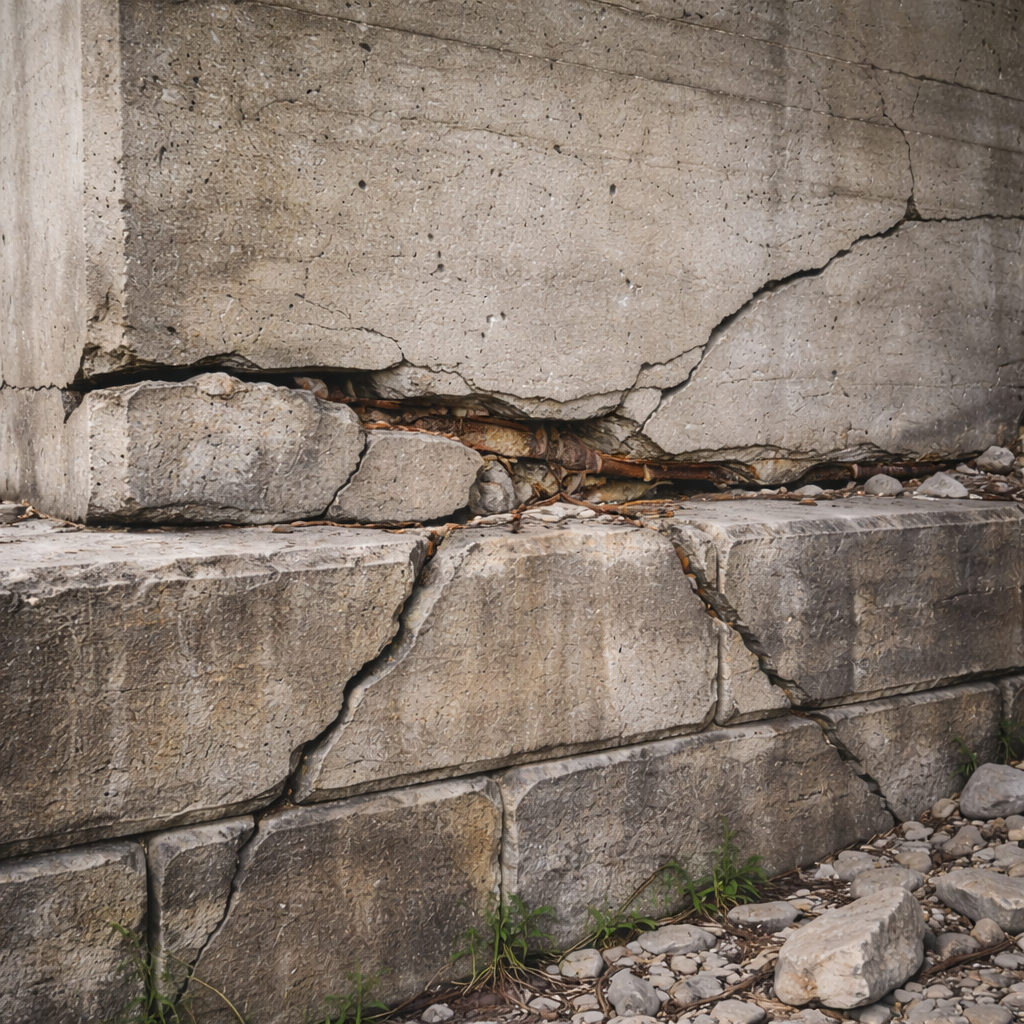

Częstą przyczyną degradacji przyczółków są także błędy wykonawcze. Niewłaściwe zagęszczenie betonu, zbyt mała otulina zbrojenia, przerwy robocze wykonane bez odpowiedniego przygotowania powierzchni czy nieprawidłowa pielęgnacja betonu na etapie dojrzewania sprzyjają powstawaniu rys i mikropęknięć. W dłuższej perspektywie stanowią one drogę dla wody i agresywnych substancji, co prowadzi do korozji zbrojenia i dalszej degradacji elementu (uprawnienia budowlane).

Istotną rolę w procesie pękania odgrywa także woda. Przyczółki mostowe są elementami szczególnie narażonymi na oddziaływanie wilgoci, zarówno od strony gruntu, jak i od strony nawierzchni jezdni. Nieszczelne odwodnienie, brak sprawnej izolacji przeciwwodnej lub uszkodzenia dylatacji powodują, że woda wnika w głąb konstrukcji. Cykl zamarzania i rozmarzania, zwłaszcza w klimacie umiarkowanym, generuje dodatkowe naprężenia objętościowe, które przyspieszają rozwój pęknięć.

Rysy stabilne

Nie wszystkie pęknięcia przyczółków są jednakowo niebezpieczne. Inżynierska diagnostyka rozróżnia rysy powierzchniowe, skurczowe i technologiczne od pęknięć konstrukcyjnych, które mogą świadczyć o przeciążeniu lub nieprawidłowej pracy fundamentów. Kluczowe znaczenie ma obserwacja kierunku rys, ich szerokości oraz zmian w czasie. Rysy stabilne, o niewielkiej szerokości, często nie wymagają interwencji konstrukcyjnej, a jedynie zabezpieczenia przed wnikaniem wody. Z kolei pęknięcia aktywne, powiększające się lub pojawiające się nagle, są sygnałem ostrzegawczym i wymagają szczegółowej analizy statyczno-wytrzymałościowej (program egzamin ustny).

Nowoczesna diagnostyka przyczółków mostowych opiera się nie tylko na oględzinach wizualnych, ale również na badaniach nieniszczących i analizach numerycznych. Pomiar przemieszczeń, skanowanie laserowe, badania georadarowe czy modelowanie numeryczne pozwalają określić rzeczywisty stan konstrukcji i przyczyny powstawania uszkodzeń. Coraz częściej stosuje się także monitoring długoterminowy, który umożliwia ocenę wpływu obciążeń ruchowych i warunków środowiskowych na rozwój rys.

Zapobieganie pękaniu przyczółków

Zapobieganie pękaniu przyczółków zaczyna się już na etapie projektowania. Odpowiednie rozpoznanie warunków gruntowych, właściwy dobór rodzaju posadowienia, uwzględnienie oddziaływań termicznych oraz zaprojektowanie skutecznego systemu odwodnienia znacząco ograniczają ryzyko uszkodzeń. Równie ważna jest staranna realizacja robót budowlanych oraz kontrola jakości na każdym etapie wykonania.
W eksploatacji kluczową rolę odgrywają regularne przeglądy mostów. Wczesne wykrycie rys i pęknięć pozwala na zastosowanie prostych i stosunkowo tanich metod naprawczych, takich jak iniekcje żywicami, uszczelnienia powierzchniowe czy lokalne wzmocnienia. Zaniedbanie drobnych uszkodzeń prowadzi natomiast do postępującej degradacji, której usunięcie bywa kosztowne i wiąże się z ograniczeniami w ruchu (opinie o programie).

Przyczółek mostowy, choć często ukryty pod warstwą nasypu i nawierzchni, jest jednym z najbardziej odpowiedzialnych elementów konstrukcji mostowej. Jego pękanie nie jest zjawiskiem przypadkowym, lecz wynikiem złożonej interakcji materiału, gruntu, obciążeń i warunków środowiskowych. Zrozumienie mechanizmów powstawania rys i pęknięć pozwala nie tylko właściwie ocenić stan techniczny istniejących obiektów, ale również projektować mosty trwalsze, bezpieczniejsze i bardziej odporne na upływ czasu.
