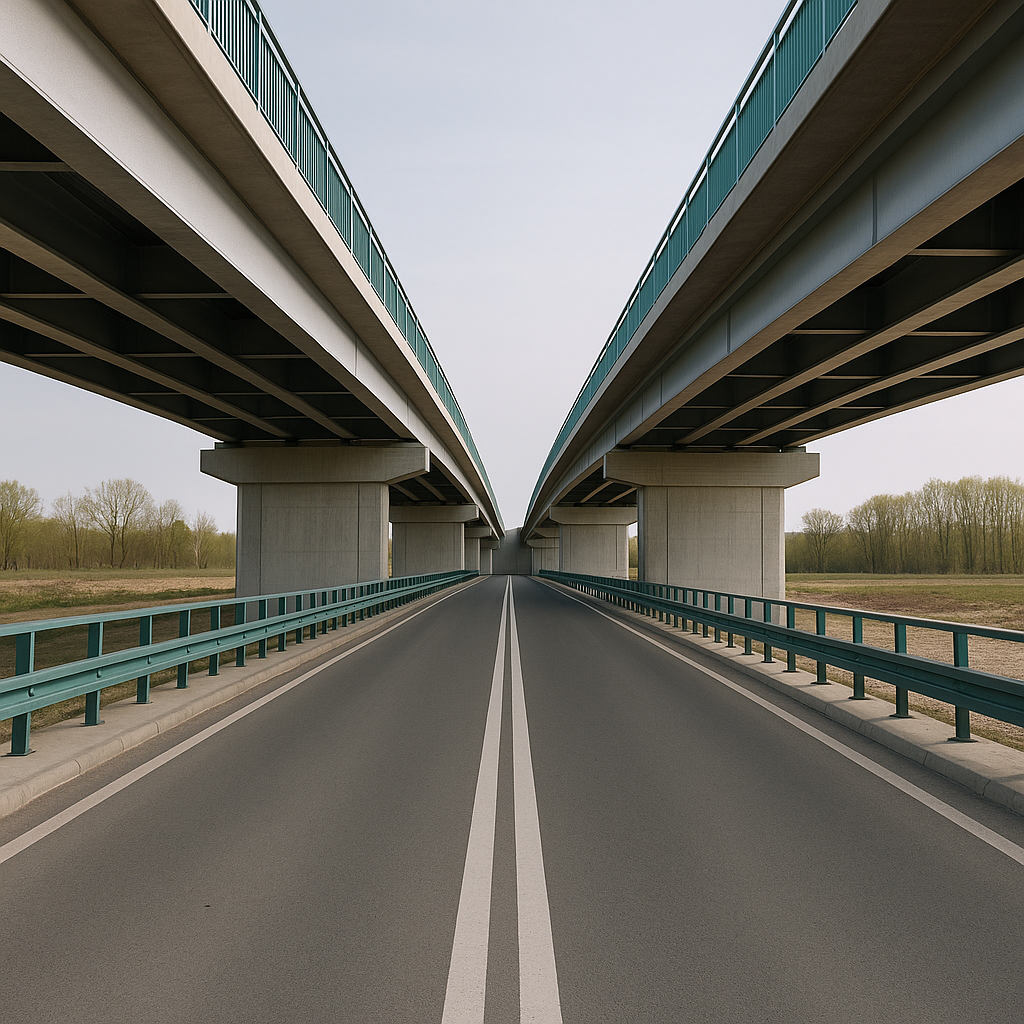

Co to jest ustrój ciągły w konstrukcjach mostowych

Ustrój ciągły w konstrukcjach mostowych to jedno z najważniejszych i najczęściej stosowanych rozwiązań we współczesnym mostownictwie. Choć dla przeciętnego użytkownika mostu termin ten brzmi technicznie i abstrakcyjnie, w rzeczywistości to właśnie od koncepcji ustroju ciągłego zależy trwałość, bezpieczeństwo i komfort jazdy. W uproszczeniu można powiedzieć, że ustrój ciągły to taka konstrukcja, w której przęsła mostu są ze sobą trwale połączone, a nie – jak w układzie belkowym swobodnie podpartym – oddzielone od siebie. To pozornie drobna różnica ma ogromne konsekwencje dla sposobu pracy konstrukcji, rozkładu sił, wymagań fundamentowych i późniejszej eksploatacji obiektu (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Główny element przenoszący obciążenia

Każdy most można opisać przez jego ustrój nośny, czyli główny element przenoszący obciążenia z jezdni na podpory. W prostym moście belkowym każde przęsło opiera się niezależnie na przyczółkach lub filarach. To rozwiązanie intuicyjne, łatwe w wykonaniu i stosowane od stuleci. Jednak takie podejście ma istotną wadę – w miejscach połączeń między przęsłami, czyli nad podporami, pojawiają się przerwy konstrukcyjne, które trzeba wypełniać dylatacjami. A każda dylatacja to potencjalne źródło hałasu, wibracji, nieszczelności i kosztownej konserwacji (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

W ustroju ciągłym poszczególne przęsła nie są od siebie oddzielone, lecz połączone w sposób sztywny, dzięki czemu tworzą jednolitą całość. Betonowe lub stalowe belki są monolitycznie zespolone nad podporami pośrednimi, co powoduje, że ustrój przenosi obciążenia nie jako szereg niezależnych przęseł, ale jako jeden ciągły układ. Oznacza to, że most „pracuje” jako całość, a momenty zginające i siły wewnętrzne rozkładają się korzystniej – zamiast dużych momentów w przęśle i zerowych na podporach, pojawia się naprzemienny układ momentów dodatnich i ujemnych, dzięki czemu konstrukcja jest bardziej ekonomiczna i sztywniejsza.

Korzystne rozłożenie sił

Z punktu widzenia inżynierskiego najważniejszą zaletą ustroju ciągłego jest właśnie to korzystne rozłożenie sił. Dzięki połączeniu przęseł można zmniejszyć maksymalne momenty w środku rozpiętości, co pozwala zastosować smuklejsze przekroje, ograniczyć zużycie materiału i zwiększyć sztywność konstrukcji. To przekłada się na mniejsze ugięcia i drgania, a tym samym większy komfort jazdy. Dodatkowo, ciągłość ustroju eliminuje część dylatacji, co nie tylko upraszcza utrzymanie obiektu, ale również zapobiega typowym awariom związanym z przeciekami, korozją i degradacją krawędzi płyt pomostowych (segregator aktów prawnych).

Ustrój ciągły jest więc nie tylko rozwiązaniem bardziej eleganckim konstrukcyjnie, ale też praktycznym. Most o konstrukcji ciągłej ma mniej ruchomych elementów, co oznacza mniejsze koszty konserwacji i dłuższą żywotność. Jednocześnie wymaga on większej precyzji projektowej i wykonawczej – błędy w połączeniach, skurczu betonu czy sprężeniu mogą prowadzić do nadmiernych naprężeń i uszkodzeń. W konstrukcjach betonowych (żelbetowych i sprężonych) ciągłość uzyskuje się poprzez połączenie przęseł w rejonie podpór pośrednich – najczęściej przez monolityzację, czyli wykonanie żelbetowego złącza scalającego belki lub segmenty. W konstrukcjach stalowych i zespolonych stosuje się spawane lub śrubowe węzły, które zapewniają przenoszenie momentów zginających.

Stalowe zbrojenie

Aby zrozumieć, dlaczego ustrój ciągły jest tak istotny, warto przyjrzeć się rozkładowi momentów zginających. W prostym przęśle swobodnie podpartym największy moment zginający występuje w środku przęsła i wynosi w przybliżeniu qL²/8 (dla obciążenia równomiernie rozłożonego). W ustroju dwuprzęsłowym ciągłym maksymalny moment dodatni w środku przęsła spada do około qL²/10, a nad podporą pośrednią pojawia się moment ujemny rzędu qL²/12. Dzięki temu beton w dolnych włóknach środka przęsła jest mniej rozciągany, a stalowe zbrojenie lub sprężenie można zoptymalizować. Z kolei w miejscach momentów ujemnych konieczne jest odpowiednie zbrojenie górne, ale całościowo bilans materiałowy i sztywność konstrukcji wypadają korzystniej (uprawnienia budowlane).

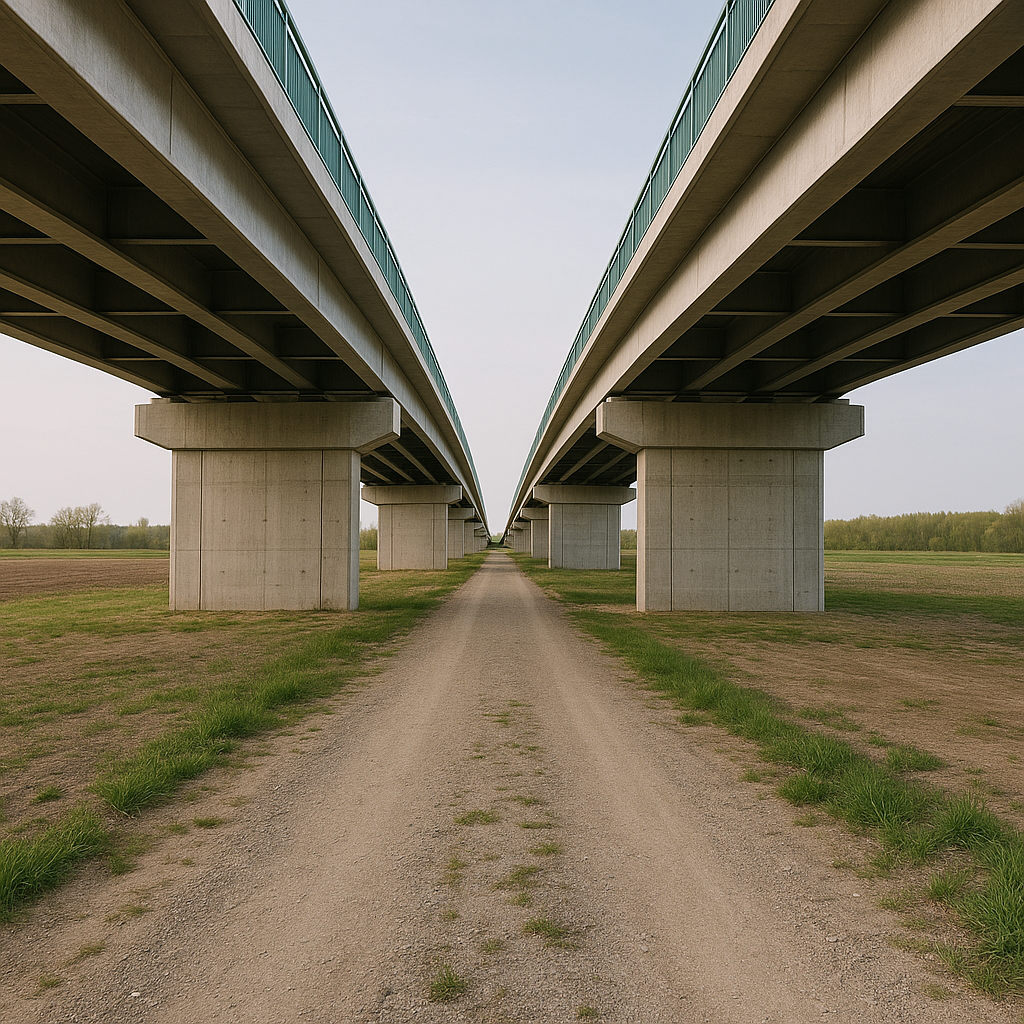

Ustrój ciągły wieloprzęsłowy

Z punktu widzenia użytkownika ustrój ciągły przekłada się na płynniejszą jazdę i mniejszy hałas. Brak dylatacji między przęsłami eliminuje uciążliwe stuki, które w długich mostach potrafią być słyszalne z dużej odległości. Dla służb utrzymaniowych to również ogromna zaleta – mniej szczelin oznacza mniej miejsc, w których woda i sól mogłyby wnikać w konstrukcję. Właśnie dlatego w nowoczesnym mostownictwie dąży się do tzw. konstrukcji integralnych, w których ustrój ciągły łączy się nawet z przyczółkami, całkowicie eliminując dylatacje i łożyska.

Nie oznacza to jednak, że każdy most powinien być ciągły. Wybór ustroju zależy od wielu czynników: długości przęsła, geometrii trasy, rodzaju podłoża, technologii wykonania i warunków montażu. W obiektach bardzo długich lub o dużych przemieszczeniach termicznych całkowicie ciągły układ może prowadzić do nadmiernych sił wewnętrznych w rejonie przyczółków. W takich przypadkach stosuje się rozwiązania pośrednie – np. ustrój ciągły wieloprzęsłowy z dylatacjami tylko na końcach, albo konstrukcje częściowo sprężone, w których ciągłość zapewnia się tylko w określonych fazach pracy.

Połączenie przęseł

Zagadnienie ciągłości jest szczególnie ważne w mostach zespolonych stalowo-betonowych. W tego typu konstrukcjach stalowe belki nośne łączą się z żelbetową płytą pomostu za pomocą łączników zespolenia. Połączenie przęseł w rejonie podpór tworzy sztywny węzeł, który przenosi momenty i sprawia, że cały ustrój zachowuje się jak jeden długi element. Tego typu rozwiązania są bardzo popularne w nowoczesnych wiaduktach drogowych, szczególnie w Polsce – ich trwałość, lekkość i łatwość montażu czynią je niezwykle konkurencyjnymi.

W przypadku mostów betonowych (żelbetowych i sprężonych) ustrój ciągły uzyskuje się przez odpowiednie etapowanie betonowania i sprężania. W mostach prefabrykowanych belkowych poszczególne belki łączy się nad podporami monolitycznie – zalewa betonem i wprowadza dodatkowe zbrojenie łączące, dzięki czemu powstaje jednolity ustrój. W mostach sprężonych ciągłość uzyskuje się przez przeprowadzenie kabli sprężających przez kilka przęseł, co scala je w całość. W praktyce takie rozwiązania wymagają precyzyjnej kontroli nad skurczem i pełzaniem betonu, bo różnice deformacji mogą prowadzić do niepożądanych sił wtórnych.

Ruchy podpór i osiadanie gruntu

Ustrój ciągły ma też znaczenie dla dynamiki konstrukcji. Mosty ciągłe mają wyższą sztywność, co oznacza mniejsze ugięcia pod ruchem pojazdów, a także lepsze tłumienie drgań. Dla obiektów kolejowych to szczególnie ważne – mniejsze ugięcia poprawiają komfort i bezpieczeństwo jazdy pociągów. W obiektach drogowych wpływa to na trwałość nawierzchni i elementów wyposażenia, takich jak balustrady, odwodnienia czy bariery. Z punktu widzenia estetyki konstrukcje ciągłe pozwalają uzyskać smuklejsze przekroje i łagodniejsze linie, co jest szczególnie pożądane w mostach miejskich i estakadach (opinie o programie).

Wadą ustrojów ciągłych jest natomiast większa wrażliwość na ruchy podpór i osiadanie gruntu. Ponieważ cała konstrukcja jest połączona, przemieszczenie jednej podpory wpływa na układ sił w całym moście. Dlatego przy projektowaniu ustroju ciągłego konieczna jest szczegółowa analiza warunków gruntowych i odpowiednie zaprojektowanie podpór. W niektórych przypadkach projektanci decydują się na wprowadzenie przegubów w określonych miejscach, aby ograniczyć skutki niekontrolowanych przemieszczeń.

Elastyczne odkształcenia gruntu

Warto również wspomnieć o aspekcie termicznym. Ustrój ciągły musi kompensować wydłużenia i skrócenia wynikające ze zmian temperatury. Im dłuższy obiekt, tym większe są te ruchy, dlatego mimo że ciągłość konstrukcji eliminuje wiele dylatacji, zazwyczaj przynajmniej na końcach mostu pozostawia się urządzenia dylatacyjne i łożyska, które umożliwiają swobodne ruchy całej konstrukcji. W mostach integralnych, gdzie nawet przyczółki są połączone z ustrojem nośnym, przemieszczenia są kompensowane poprzez elastyczne odkształcenia gruntu za przyczółkiem i sprężyste zachowanie konstrukcji.

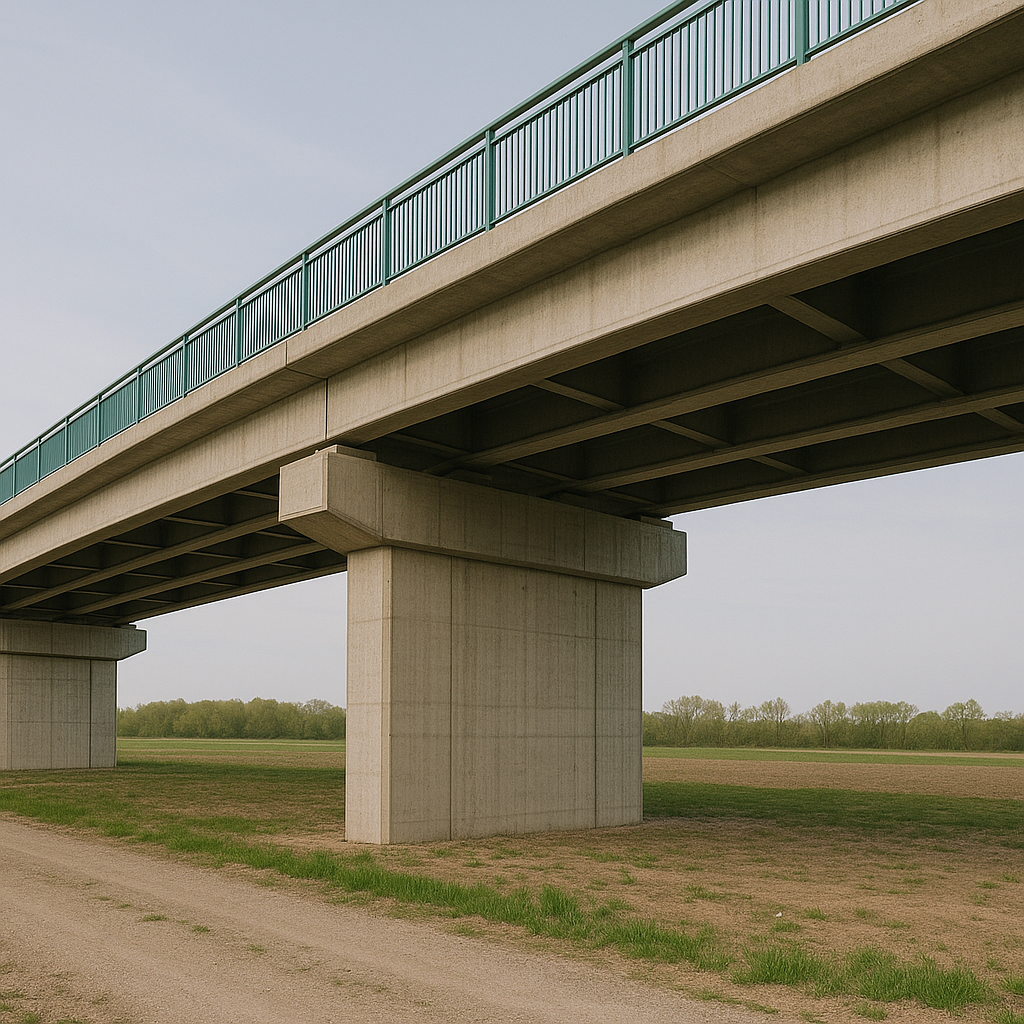

Koszty eksploatacyjne

Z inżynierskiej perspektywy ustrój ciągły stanowi kompromis pomiędzy sztywnością, ekonomią i trwałością. Pozwala ograniczyć liczbę dylatacji i łożysk, zredukować koszty eksploatacyjne i zwiększyć niezawodność mostu. Jednocześnie wymaga precyzyjnego projektu, uwzględniającego wszystkie fazy budowy i eksploatacji. W praktyce oznacza to, że most musi być analizowany nie tylko w stanie końcowym, ale również w etapach pośrednich – podczas betonowania, sprężania i łączenia przęseł. Błędy w tych etapach mogą powodować niekorzystne siły wtórne, które trudno później skompensować.

Ustrój ciągły to zatem nie tylko rozwiązanie techniczne, ale filozofia projektowania mostów – filozofia oparta na ciągłości, współpracy i minimalizacji miejsc potencjalnej awarii. W nowoczesnym budownictwie mostowym to właśnie ciągłość staje się kluczem do trwałości. Mosty ciągłe, szczególnie te zespolone i sprężone, stanowią dziś standard w drogownictwie i kolejnictwie. Są cichsze, bardziej estetyczne, trwalsze i łatwiejsze w utrzymaniu. W przyszłości, wraz z rozwojem materiałów o wysokiej wytrzymałości i technologii prefabrykacji, można spodziewać się, że konstrukcje całkowicie ciągłe – pozbawione dylatacji i łożysk – staną się jeszcze bardziej powszechne.
