Co to są dylatacje mostowe i jak zapobiegają pęknięciom konstrukcji

Mosty należą do najbardziej wymagających obiektów inżynierskich muszą przenosić ogromne obciążenia, znosić zmienne warunki atmosferyczne, wibracje, ruch drogowy i naprężenia wynikające z pracy całej konstrukcji. Jednym z kluczowych elementów zapewniających ich trwałość i bezpieczeństwo są dylatacje mostowe, zwane również złączami dylatacyjnymi. Choć dla użytkownika mostu są często niewidoczne lub wyglądają jak zwykłe szczeliny w nawierzchni, w rzeczywistości pełnią niezwykle istotną rolę w zachowaniu integralności konstrukcji. Bez nich mosty szybko pękałyby, deformowały się i wymagały kosztownych napraw (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Rola dylatacji w konstrukcji mostu

Każdy obiekt mostowy, niezależnie od swojej długości, rodzaju ustroju nośnego czy materiału, ulega zmianom wymiarów w trakcie eksploatacji. Dzieje się tak pod wpływem temperatury, obciążeń dynamicznych, skurczu betonu, pełzania oraz osiadania podpór. Nawet najbardziej sztywna konstrukcja z żelbetu lub stali „pracuje” rozszerza się latem i kurczy zimą. Różnice długości przy dużych obiektach mogą sięgać nawet kilkunastu centymetrów.

Gdyby nie zastosować dylatacji, te zmiany długości powodowałyby naprężenia rozciągające i ściskające, które w krótkim czasie prowadziłyby do pęknięć, uszkodzeń łożysk, odspajania nawierzchni, a nawet zarysowań przyczółków. Dylatacje mostowe są więc swoistymi „strefami bezpieczeństwa” konstrukcji – miejscami, w których most może swobodnie się przemieszczać i odkształcać, nie tracąc przy tym ciągłości funkcjonalnej ani estetycznej (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

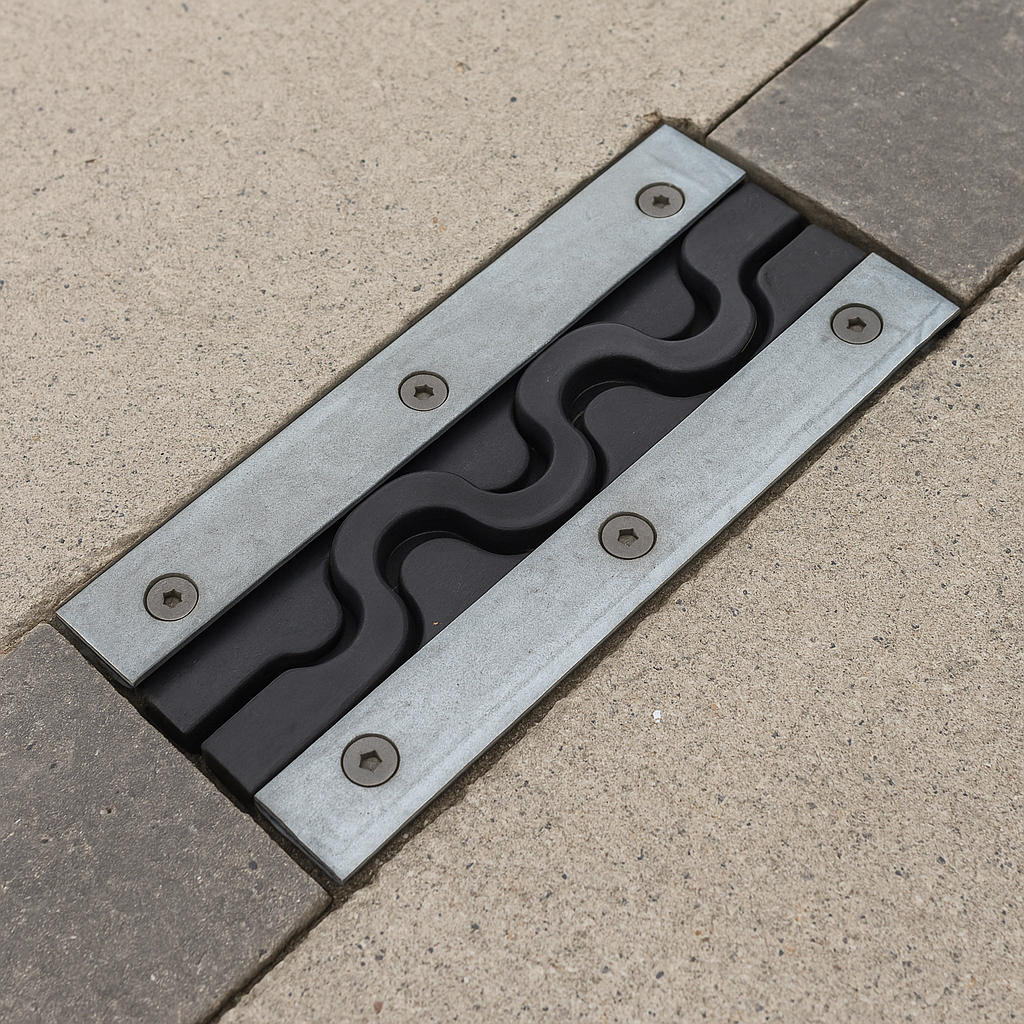

W praktyce dylatacja to szczelina konstrukcyjna, która dzieli przęsła lub segmenty mostu, a jednocześnie umożliwia ich niezależną pracę. W szczelinie tej montuje się specjalne urządzenia dylatacyjne – elastyczne elementy, które przenoszą obciążenia pionowe i poziome, ale pozwalają na ruch wzdłużny, poprzeczny i obrotowy.

Dlaczego dylatacje są niezbędne

Mosty budowane z betonu i stali reagują bardzo silnie na zmiany temperatury. Beton rozszerza się o około 0,01 mm na każdy metr długości przy wzroście temperatury o 1°C. W przypadku stalowych konstrukcji współczynnik ten jest jeszcze większy. Oznacza to, że przy długości mostu wynoszącej 200 metrów i różnicy temperatur między zimą a latem rzędu 40°C, zmiana długości konstrukcji może wynieść aż 8 cm.

Jeśli most byłby wykonany jako monolityczny element bez dylatacji, taka zmiana wymiarów generowałaby ogromne siły wewnętrzne. W efekcie doszłoby do pękania betonu, deformacji podpór i zniszczenia nawierzchni jezdni. Dylatacje eliminują ten problem – pozwalają na naturalną pracę materiału i odciążają pozostałe elementy konstrukcji. W rezultacie, dzięki dylatacjom mostowym, konstrukcja mostu pozostaje elastyczna, trwała i odporna na uszkodzenia wynikające z czynników eksploatacyjnych (segregator aktów prawnych).

Budowa i rodzaje dylatacji mostowych

W najprostszym ujęciu dylatacja to szczelina, ale aby mogła pełnić swoją funkcję, musi zostać odpowiednio zabezpieczona i uszczelniona. Współczesne urządzenia dylatacyjne składają się z elementów stalowych, elastomerowych lub kompozytowych, które umożliwiają ruch konstrukcji przy jednoczesnym zachowaniu szczelności i nośności. Wspólną cechą wszystkich typów dylatacji jest zdolność do kompensowania ruchów i odprowadzania wody, co ma ogromne znaczenie dla trwałości konstrukcji. Woda opadowa i zanieczyszczenia nie mogą przedostawać się do szczelin konstrukcyjnych, dlatego urządzenia dylatacyjne są zawsze wyposażone w odpowiednie systemy odwodnienia i uszczelnienia.

Jak dylatacje zapobiegają pęknięciom konstrukcji

Pęknięcia w betonie lub w stali powstają wtedy, gdy w materiale pojawiają się naprężenia przekraczające jego wytrzymałość. W mostach bez dylatacji naprężenia te kumulują się na połączeniach przęseł, przyczółkach i podporach. Z czasem prowadzi to do zmęczenia materiału i uszkodzeń konstrukcji.

Dylatacje mostowe działają jak amortyzatory – pochłaniają część energii wynikającej z przemieszczeń i rozpraszają naprężenia. Dzięki nim przęsła mostu mogą rozszerzać się i kurczyć bez wzajemnego nacisku. W efekcie unikamy mikropęknięć, które z czasem mogłyby przekształcić się w poważne zarysowania konstrukcji.

Co więcej, dobrze zaprojektowana dylatacja chroni również nawierzchnię mostową. Brak dylatacji lub ich uszkodzenie prowadzi do powstawania nierówności, przecieków i degradacji asfaltu w strefie przejściowej. Z kolei sprawna dylatacja zapewnia płynność ruchu i ogranicza drgania, które oddziałują destrukcyjnie na beton oraz na łożyska mostowe.

Wpływ warunków atmosferycznych i eksploatacji

Warunki klimatyczne w Polsce stanowią duże wyzwanie dla projektantów i utrzymania dylatacji mostowych. W ciągu roku temperatura nawierzchni mostu może wahać się od -30°C zimą do +60°C latem. To aż 90 stopni różnicy, które przekładają się na ogromne zmiany wymiarów konstrukcji (uprawnienia budowlane).

Do tego dochodzi ekspozycja na wilgoć, sól drogową, drgania i uderzenia kół pojazdów ciężarowych. Wszystkie te czynniki powodują, że urządzenia dylatacyjne muszą być odporne na ścieranie, korozję i starzenie materiału. Dlatego współczesne dylatacje wykonywane są z użyciem elastomerów o wysokiej sprężystości, stali nierdzewnej oraz kompozytów zbrojonych.

Regularna konserwacja i kontrola dylatacji są kluczowe. Nawet niewielkie uszkodzenie uszczelki może prowadzić do wnikania wody i degradacji betonu, a tym samym do początku procesu korozji zbrojenia. W praktyce utrzymanie dylatacji to jeden z najważniejszych aspektów eksploatacji mostu.

Nowoczesne rozwiązania technologiczne

W ostatnich latach w inżynierii mostowej obserwuje się szybki rozwój technologii związanych z dylatacjami. Pojawiają się rozwiązania kompozytowe, które są lżejsze, bardziej odporne na korozję i cichsze w eksploatacji. Coraz częściej stosuje się także systemy dylatacji modułowych o wymiennych elementach, co pozwala na szybszy serwis bez konieczności zamykania mostu na dłuższy czas.

Nowoczesne dylatacje projektuje się w taki sposób, aby nie tylko kompensowały ruchy konstrukcji, ale również tłumiły drgania i redukowały hałas przejeżdżających pojazdów. Dla użytkowników mostu przekłada się to na większy komfort jazdy, a dla zarządców dróg na mniejsze koszty utrzymania obiektu.

W przyszłości rozwój technologii materiałowych i monitoringu konstrukcji pozwoli prawdopodobnie na wprowadzenie inteligentnych dylatacji, które będą automatycznie mierzyć swoje przemieszczenia, temperaturę i obciążenia, przesyłając dane do systemów diagnostycznych. Tego typu rozwiązania już dziś testowane są na niektórych autostradach i mostach w Europie (program egzamin ustny).

Dylatacje mostowe

Dylatacje mostowe są niepozornym, ale niezwykle istotnym elementem każdego mostu. To one pozwalają konstrukcji „oddychać” swobodnie rozszerzać się i kurczyć bez ryzyka powstawania pęknięć czy uszkodzeń. Chronią zarówno beton, jak i stal, zabezpieczają nawierzchnię przed deformacjami, a jednocześnie zapewniają komfort i bezpieczeństwo użytkownikom. Bez sprawnych dylatacji nawet najnowocześniejszy most nie przetrwałby wielu lat eksploatacji (opinie o programie). Dlatego ich projektowanie, montaż i konserwacja należą do kluczowych zadań inżynierii mostowej. To właśnie dzięki tym niewielkim, precyzyjnie zaprojektowanym elementom mosty mogą trwać przez dziesięciolecia elastyczne, bezpieczne i odporne na upływ czasu.
