Egzamin na uprawnienia elektryczne – czy prawidłowo dobrany przewód może nie wytrzymać warunków rozruchu urządzenia?

Egzamin na uprawnienia elektryczne wymaga nie tylko znajomości zasad projektowania i wykonywania instalacji, ale również rozumienia ich zachowania w różnych stanach pracy. Jednym z zagadnień, które może sprawiać trudności kandydatom, jest dobór przewodów zasilających urządzenia elektryczne charakteryzujące się znacznym prądem rozruchowym. Na pierwszy rzut oka sytuacja może wydawać się prosta. Jeżeli przewód posiada odpowiednią obciążalność prądową i spełnia wymagania dotyczące zabezpieczenia przed przeciążeniem, można uznać, że został dobrany prawidłowo.

W praktyce jednak analiza nie zawsze powinna kończyć się na sprawdzeniu warunków pracy ustalonej.

Niektóre urządzenia podczas uruchamiania pobierają prąd znacznie większy niż podczas normalnej eksploatacji.

Dotyczy to między innymi silników elektrycznych stosowanych w pompach, wentylatorach i innych urządzeniach technicznych.

W określonych warunkach rozruch może powodować istotny spadek napięcia, wpływać na działanie zabezpieczeń albo utrudniać prawidłowe uruchomienie odbiornika.

Nie oznacza to jednak, że każdy wysoki prąd rozruchowy automatycznie prowadzi do przegrzania przewodu.

Znaczenie mają czas trwania rozruchu, parametry przewodu, charakterystyka urządzenia oraz warunki pracy całego obwodu.

Dlatego prawidłowy dobór wymaga uwzględnienia nie tylko obciążalności długotrwałej, ale również odpowiednich stanów przejściowych.

Dla kandydatów przygotowujących się do egzaminu na uprawnienia budowlane w specjalności instalacyjnej elektrycznej jest to szczególnie wartościowe zagadnienie.

Pokazuje bowiem, że poprawność rozwiązania nie zawsze można ocenić wyłącznie na podstawie jednego parametru technicznego.

Obciążalność długotrwała przewodu nie opisuje wszystkich warunków pracy instalacji

Jednym z podstawowych kryteriów doboru przewodów elektrycznych jest ich dopuszczalna obciążalność prądowa.

Pozwala ona ocenić, czy przewód może przenosić określony prąd w przyjętych warunkach instalowania bez przekroczenia dopuszczalnej temperatury pracy.

Znaczenie mają między innymi materiał żyły, przekrój przewodu, rodzaj izolacji oraz sposób jego ułożenia.

Nie można jednak zakładać, że spełnienie tego wymagania oznacza automatycznie poprawność rozwiązania w każdych warunkach.

Przewód może być prawidłowo dobrany do prądu występującego podczas normalnej pracy urządzenia, ale podczas rozruchu mogą pojawiać się inne ograniczenia.

Przykładowo silnik elektryczny może przez krótki czas pobierać prąd wielokrotnie większy od prądu znamionowego (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Nie oznacza to jednak, że przewód musi być dobierany wyłącznie na podstawie maksymalnej wartości prądu rozruchowego.

Znaczenie ma również czas jego przepływu oraz dopuszczalne warunki cieplne.

Ważne jest także rozróżnienie krótkotrwałego obciążenia rozruchowego od długotrwałego przeciążenia.

Nie są to sytuacje równoważne z punktu widzenia oceny nagrzewania przewodu.

Podczas egzaminu kandydat powinien rozumieć, dlaczego sama obciążalność długotrwała nie zawsze wystarcza do oceny prawidłowości zasilania urządzenia.

Prąd rozruchowy silnika może być znacznie większy od prądu znamionowego

Silniki elektryczne podczas uruchamiania mogą pobierać prąd istotnie większy niż podczas pracy ustalonej.

Wartość tego prądu zależy od rodzaju silnika, sposobu rozruchu oraz warunków obciążenia.

W przypadku niektórych silników indukcyjnych uruchamianych bezpośrednio z sieci prąd rozruchowy może osiągać kilka razy większą wartość niż prąd znamionowy.

Nie oznacza to jednak, że wszystkie silniki charakteryzują się identycznym przebiegiem rozruchu.

Znaczenie mają parametry konstrukcyjne urządzenia oraz zastosowany sposób sterowania.

Przykładowo rozruch bezpośredni może powodować inne warunki elektryczne niż rozruch z wykorzystaniem odpowiedniego układu ograniczającego prąd (segregator aktów prawnych).

Ważne jest również obciążenie mechaniczne napędzanego urządzenia.

Silnik uruchamiający wentylator może pracować w innych warunkach niż silnik napędzający urządzenie o dużym momencie oporowym podczas rozruchu.

Dlatego nie wystarczy przyjąć jednej uniwersalnej wartości prądu rozruchowego dla wszystkich odbiorników.

Konieczne jest uwzględnienie danych technicznych urządzenia.

Dla przyszłego inżyniera ważne jest rozumienie, że prąd rozruchowy nie stanowi wyłącznie parametru silnika, ale może wpływać na warunki pracy całego obwodu zasilającego.

Spadek napięcia podczas rozruchu może utrudniać uruchomienie urządzenia

Jednym z istotnych skutków dużego prądu rozruchowego jest zwiększony spadek napięcia w obwodzie zasilającym.

Wartość spadku zależy między innymi od prądu, długości przewodu oraz jego impedancji.

Znaczenie mają również parametry źródła zasilania i pozostałych elementów instalacji.

Przykładowo silnik zasilany długim przewodem o stosunkowo niewielkim przekroju może podczas rozruchu powodować istotne obniżenie napięcia na swoich zaciskach.

Nie oznacza to jednak, że każdy spadek napięcia automatycznie uniemożliwia uruchomienie urządzenia.

Znaczenie ma jego wartość oraz wymagania konkretnego odbiornika.

W przypadku silników indukcyjnych obniżenie napięcia może powodować zmniejszenie momentu elektromagnetycznego.

W określonych warunkach może to wydłużać czas rozruchu albo utrudniać osiągnięcie wymaganej prędkości.

W rezultacie urządzenie może nie uruchamiać się prawidłowo, mimo że przewód spełnia wymagania dotyczące obciążalności długotrwałej.

Dlatego podczas projektowania należy uwzględniać również warunki napięciowe występujące w stanach przejściowych.

Podczas egzaminu kandydat powinien rozumieć, dlaczego prawidłowy dobór przekroju przewodu wymaga niekiedy sprawdzenia spadku napięcia podczas rozruchu.

Zabezpieczenie może zadziałać podczas rozruchu mimo braku uszkodzenia urządzenia

Duży prąd rozruchowy może wpływać na działanie urządzeń zabezpieczających obwód.

Nie oznacza to jednak, że każde zadziałanie zabezpieczenia podczas uruchamiania silnika świadczy o zwarciu albo uszkodzeniu instalacji.

Znaczenie mają charakterystyki czasowo-prądowe zabezpieczeń oraz rzeczywisty przebieg prądu rozruchowego (program egzamin ustny).

Przykładowo zabezpieczenie dobrane bez uwzględnienia właściwości uruchamianego urządzenia może zadziałać podczas normalnego rozruchu.

Nie oznacza to jednak, że rozwiązaniem zawsze jest zastosowanie zabezpieczenia o większym prądzie znamionowym.

Taka zmiana może wpływać na skuteczność ochrony przewodów i spełnienie wymagań dotyczących ochrony przeciwporażeniowej.

Dlatego dobór zabezpieczenia wymaga uwzględnienia kilku kryteriów jednocześnie.

Ważne jest również rozróżnienie zabezpieczenia przewodu od zabezpieczenia silnika.

Nie wszystkie urządzenia zabezpieczające pełnią identyczne funkcje.

Znaczenie mają także wymagania dotyczące ochrony przed przeciążeniem i zwarciem.

Podczas egzaminu kandydat powinien umieć wyjaśnić, dlaczego nieprawidłowe działanie zabezpieczenia podczas rozruchu wymaga analizy całego obwodu, a nie automatycznego zwiększenia jego wartości znamionowej.

Długość przewodu może mieć większe znaczenie niż sam prąd znamionowy odbiornika

Podczas doboru przewodów zasilających urządzenia elektryczne istotne znaczenie ma długość obwodu.

Dwa urządzenia o identycznej mocy i prądzie znamionowym mogą wymagać różnych rozwiązań zasilania, jeżeli znajdują się w różnych odległościach od rozdzielnicy.

Nie oznacza to jednak, że dłuższy przewód zawsze musi posiadać większy przekrój.

Znaczenie mają również pozostałe parametry instalacji.

W przypadku długich obwodów szczególnie istotne może być sprawdzenie spadku napięcia.

Podczas rozruchu urządzenia pobierającego duży prąd problem ten może być bardziej wyraźny niż podczas normalnej pracy.

Przykładowo pompa zainstalowana w znacznej odległości od rozdzielnicy może wymagać uwzględnienia warunków rozruchowych już na etapie projektowania zasilania.

Nie wystarczy wtedy sprawdzenie, czy przekrój przewodu odpowiada prądowi znamionowemu pompy.

Konieczne może być również przeanalizowanie napięcia na zaciskach urządzenia podczas uruchamiania.

Ważne jest także uwzględnienie impedancji obwodu przy ocenie warunków zwarciowych i działania zabezpieczeń.

Dla przyszłego inżyniera jest to ważny przykład pokazujący, że prawidłowy dobór przewodu zależy od całego układu zasilania, a nie wyłącznie od mocy odbiornika.

Sposób rozruchu może ograniczać niekorzystne oddziaływania na instalację

W określonych zastosowaniach stosuje się rozwiązania umożliwiające ograniczenie prądu pobieranego podczas uruchamiania silnika.

Mogą one obejmować między innymi odpowiednie układy rozruchowe oraz urządzenia sterujące pracą napędu (uprawnienia budowlane iOS).

Nie oznacza to jednak, że każde takie rozwiązanie zapewnia identyczne warunki rozruchu.

Znaczenie mają właściwości urządzenia i sposób jego konfiguracji.

Przykładowo zastosowanie przemiennika częstotliwości może umożliwiać kontrolowanie przebiegu rozruchu silnika.

W określonych warunkach pozwala to ograniczyć niekorzystne oddziaływania na instalację zasilającą.

Nie oznacza to jednak, że zastosowanie takiego urządzenia eliminuje wszystkie wymagania dotyczące doboru przewodów.

Ważne pozostają między innymi obciążalność prądowa, warunki napięciowe oraz wymagania dotyczące ochrony.

Znaczenie mogą mieć również dodatkowe zagadnienia związane z kompatybilnością elektromagnetyczną i właściwościami przewodów zasilających silnik.

Dlatego sposób rozruchu powinien być uwzględniany jako element całego rozwiązania technicznego.

Podczas egzaminu kandydat powinien rozumieć, dlaczego zmiana sposobu uruchamiania urządzenia może wpływać na warunki pracy instalacji, ale nie zastępuje konieczności sprawdzenia pozostałych wymagań.

Jak komisja może sprawdzać warunki rozruchu na egzaminie elektrycznym?

Podczas egzaminu ustnego na uprawnienia budowlane w specjalności instalacyjnej elektrycznej kandydat może spotkać się z pytaniem dotyczącym zasilania urządzenia o znacznym prądzie rozruchowym.

Przykładowo komisja może przedstawić sytuację, w której przewód posiada odpowiednią obciążalność długotrwałą, ale silnik nie uruchamia się prawidłowo.

Prawidłowa odpowiedź nie powinna ograniczać się do stwierdzenia, że przekrój przewodu jest wystarczający (uprawnienia budowlane).

Trzeba również uwzględnić możliwość występowania nadmiernego spadku napięcia.

Znaczenie mają także parametry źródła zasilania i charakterystyka rozruchowa silnika.

Inne pytanie może dotyczyć zabezpieczenia, które zadziała podczas uruchamiania urządzenia.

W takim przypadku kandydat powinien rozumieć, dlaczego konieczne jest porównanie przebiegu prądu rozruchowego z charakterystyką zabezpieczenia.

Nie oznacza to jednak, że każda komisja będzie wymagała szczegółowej analizy wszystkich sposobów rozruchu.

Zakres pytań powinien odpowiadać specjalności i rodzajowi uprawnień.

Istotne jest przede wszystkim rozumienie zależności pomiędzy prądem, napięciem, impedancją obwodu i działaniem urządzeń zabezpieczających.

Kandydat powinien potrafić wyjaśnić, jakie parametry należy sprawdzić i dlaczego prawidłowy dobór przewodu nie może opierać się wyłącznie na jednym kryterium.

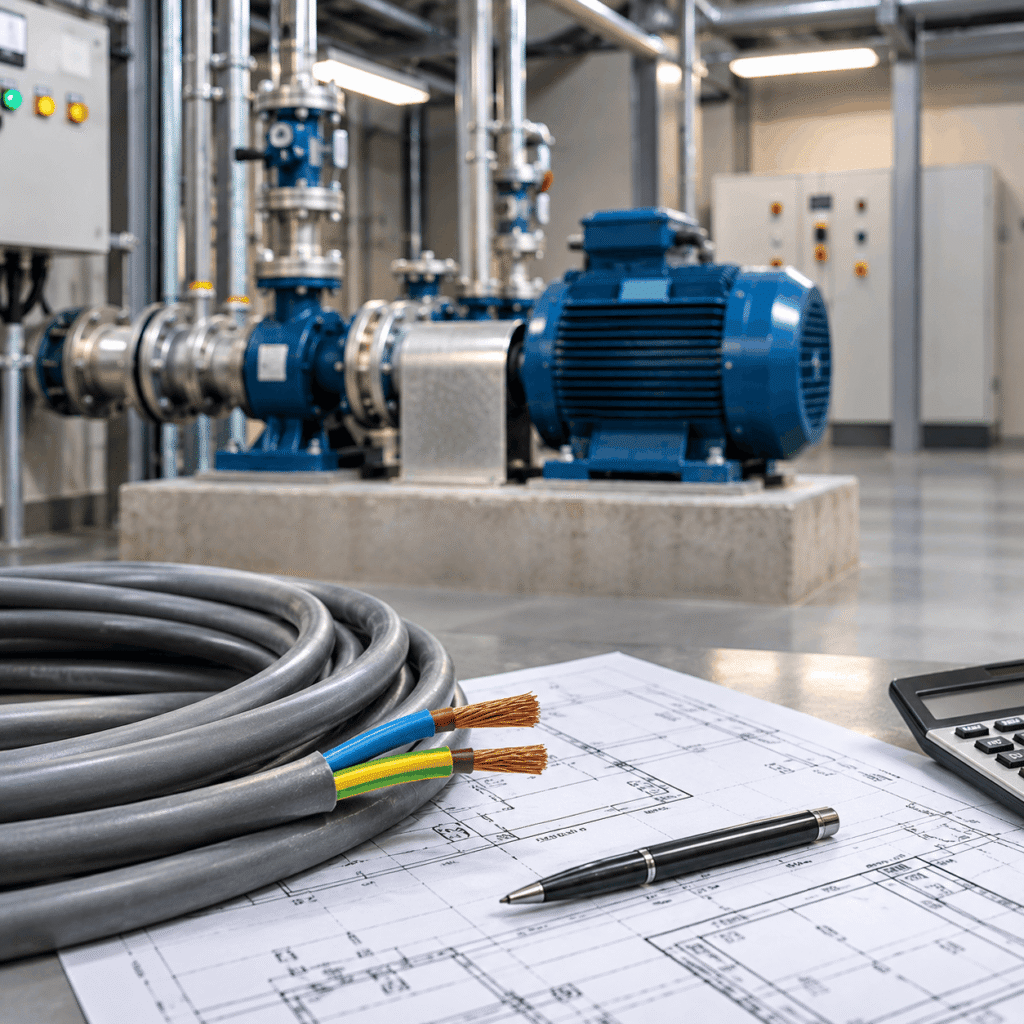

Prawidłowo dobrany przewód nie zawsze gwarantuje poprawny rozruch urządzenia

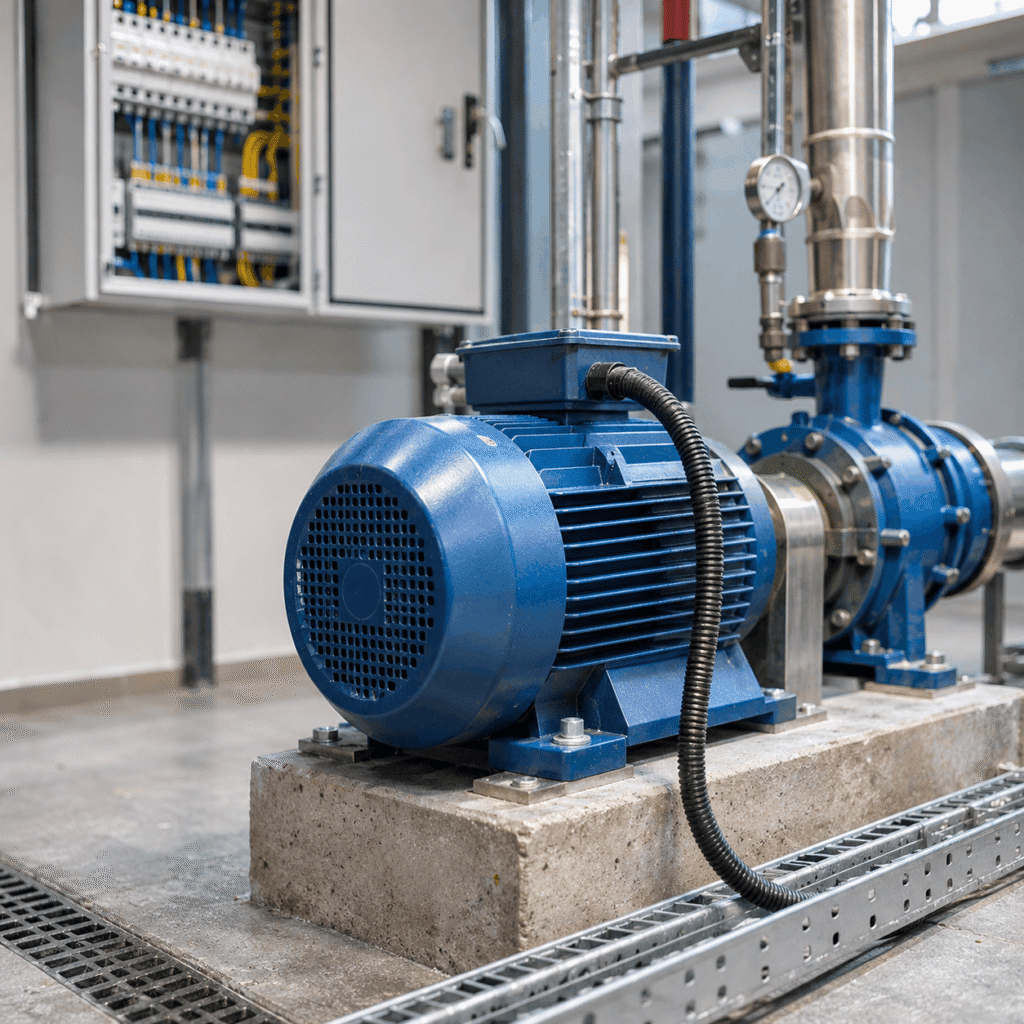

Egzamin na uprawnienia elektryczne – czy prawidłowo dobrany przewód może nie wytrzymać warunków rozruchu urządzenia?

Odpowiedź wymaga rozróżnienia obciążalności cieplnej przewodu od pozostałych warunków pracy instalacji.

Przewód może spełniać wymagania dotyczące prądu znamionowego odbiornika, ale podczas rozruchu mogą pojawić się ograniczenia związane ze spadkiem napięcia albo działaniem zabezpieczeń.

Nie oznacza to jednak, że każdy duży prąd rozruchowy automatycznie powoduje uszkodzenie przewodu.

Znaczenie mają czas trwania obciążenia, parametry instalacji i właściwości urządzenia.

Dlatego prawidłowa analiza powinna uwzględniać zarówno warunki pracy ustalonej, jak i odpowiednie stany przejściowe.

Dla przyszłego inżyniera zdobywającego uprawnienia budowlane w specjalności elektrycznej jest to szczególnie ważna umiejętność.

Podczas egzaminu ustnego kandydat może spotkać się z pytaniem dotyczącym instalacji, która spełnia podstawowe wymagania dotyczące obciążalności przewodu, ale nie zapewnia prawidłowego rozruchu urządzenia (opinie o programie).

Prawidłowa odpowiedź powinna uwzględniać rzeczywiste warunki pracy całego obwodu.

Nie wystarczy stwierdzić, że przekrój przewodu został dobrany na podstawie prądu znamionowego.

Trzeba również rozumieć, czy zapewniono odpowiednie warunki napięciowe i właściwe działanie zabezpieczeń.

Ma to znaczenie także podczas późniejszej pracy zawodowej.

Projektant powinien uwzględniać charakterystyki odbiorników i odpowiednie warunki ich uruchamiania.

Osoba kierująca robotami powinna rozumieć znaczenie prawidłowego wykonania instalacji oraz zgodności zastosowanych elementów z dokumentacją.

Wykonawca nie powinien natomiast zakładać, że przewód o odpowiedniej obciążalności długotrwałej automatycznie zapewnia poprawne działanie każdego urządzenia.

Ostatecznie prawidłowy dobór przewodów elektrycznych wymaga uwzględnienia kilku wzajemnie powiązanych kryteriów.

Nie chodzi wyłącznie o zapewnienie możliwości przenoszenia prądu podczas normalnej pracy.

Chodzi również o zapewnienie odpowiednich warunków rozruchu, działania zabezpieczeń i bezpieczeństwa instalacji.

To właśnie takie rozumienie zależności pomiędzy właściwościami przewodów, charakterystyką urządzeń i warunkami zasilania może pomóc kandydatowi lepiej przygotować się do egzaminu na uprawnienia budowlane i późniejszego samodzielnego wykonywania funkcji technicznych w budownictwie.
