Egzamin na uprawnienia hydrotechniczne – czy zamknięcie wodne może być sprawne mechanicznie, ale niebezpieczne w eksploatacji?

Egzamin na uprawnienia hydrotechniczne wymaga rozumienia nie tylko zasad projektowania i wykonywania budowli hydrotechnicznych, ale również warunków ich bezpiecznej pracy. Szczególne znaczenie mają urządzenia służące do regulowania przepływu i piętrzenia wody, w tym różnego rodzaju zamknięcia wodne stosowane w jazach, śluzach oraz innych obiektach hydrotechnicznych.

Na pierwszy rzut oka ocena takiego urządzenia może wydawać się stosunkowo prosta.

Jeżeli zamknięcie można podnieść, opuścić i utrzymać w wymaganym położeniu, można uznać, że jego mechanizm działa prawidłowo.

Nie oznacza to jednak, że urządzenie jest bezpieczne w każdych warunkach eksploatacyjnych.

Podczas przepływu wody mogą występować zjawiska, których nie da się ocenić wyłącznie na podstawie sprawności napędu i elementów mechanicznych.

Znaczenie mają między innymi warunki hydrauliczne, rozkład ciśnień, drgania konstrukcji oraz sposób sterowania zamknięciem.

W określonych sytuacjach urządzenie sprawne mechanicznie może pracować w warunkach powodujących nadmierne obciążenia albo niekorzystne oddziaływania dynamiczne.

Nie oznacza to jednak, że każde wystąpienie drgań czy zwiększonej prędkości przepływu automatycznie świadczy o zagrożeniu.

Ważne jest rozpoznanie rzeczywistego mechanizmu zjawiska oraz jego wpływu na konstrukcję.

Dla osób przygotowujących się do egzaminu na uprawnienia budowlane w specjalności inżynieryjnej hydrotechnicznej jest to szczególnie interesujące zagadnienie.

Pokazuje bowiem, że ocena bezpieczeństwa budowli wymaga łączenia wiedzy konstrukcyjnej, hydraulicznej i mechanicznej.

Sprawność mechaniczna zamknięcia wodnego nie gwarantuje bezpieczeństwa hydraulicznego

Zamknięcia wodne stanowią istotny element wielu budowli hydrotechnicznych.

Ich zadaniem może być regulowanie przepływu, utrzymywanie określonego poziomu piętrzenia albo czasowe odcinanie przepływu wody.

W zależności od rodzaju obiektu stosuje się różne rozwiązania konstrukcyjne i mechanizmy sterowania.

Ocena sprawności mechanicznej obejmuje między innymi możliwość przemieszczania zamknięcia, prawidłową pracę napędu oraz stan elementów współpracujących.

Nie jest to jednak równoznaczne z pełną oceną bezpieczeństwa urządzenia.

Podczas pracy zamknięcia występują oddziaływania hydrauliczne zależne od poziomów wody, natężenia przepływu oraz położenia elementu regulacyjnego.

Zmiana stopnia otwarcia może powodować istotną zmianę warunków przepływu.

W określonych przypadkach mogą powstawać lokalne strefy zwiększonej prędkości, obniżonego ciśnienia albo niestabilnego przepływu (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Zjawiska te mogą wpływać na obciążenia działające na zamknięcie.

Dlatego nie wystarczy potwierdzić, że urządzenie może zostać podniesione i opuszczone.

Trzeba również rozumieć, czy jego praca odbywa się w warunkach przewidzianych dla konkretnego rozwiązania.

Podczas egzaminu kandydat powinien umieć wyjaśnić, dlaczego sprawność mechanizmu napędowego stanowi tylko jeden z elementów oceny bezpieczeństwa zamknięcia wodnego.

Niewłaściwa kolejność otwierania zamknięć może zmieniać warunki przepływu

W budowlach wyposażonych w kilka zamknięć wodnych sposób ich otwierania może mieć znaczenie dla rozkładu przepływu.

Nie zawsze równoczesne lub jednakowe otwieranie wszystkich urządzeń jest jedynym dopuszczalnym rozwiązaniem.

Znaczenie mają geometria budowli, warunki hydrauliczne oraz przyjęte zasady eksploatacji.

Przykładowo w jazie wyposażonym w kilka przęseł otwarcie tylko jednego zamknięcia może powodować koncentrację przepływu w określonej części obiektu.

W rezultacie mogą powstawać lokalnie zwiększone prędkości wody oraz nierównomierne warunki hydrauliczne (segregator aktów prawnych).

Nie oznacza to jednak, że każde niesymetryczne otwarcie zamknięć jest niedopuszczalne.

W niektórych obiektach określone sposoby sterowania są przewidziane w dokumentacji i instrukcji eksploatacji.

Ważne jest natomiast rozumienie, że sposób regulacji przepływu może wpływać na oddziaływania działające na konstrukcję.

Znaczenie mogą mieć również warunki panujące poniżej budowli.

Nierównomierny przepływ może powodować lokalne zaburzenia ruchu wody i wpływać na pracę urządzeń rozpraszających energię.

Dlatego prawidłowa eksploatacja wymaga uwzględnienia nie tylko sprawności pojedynczego zamknięcia, ale również współpracy wszystkich elementów obiektu.

Dla przyszłego inżyniera jest to ważny przykład pokazujący, że decyzja dotycząca sterowania urządzeniem może mieć konsekwencje wykraczające poza sam mechanizm napędowy.

Drgania zamknięć wodnych mogą wynikać z oddziaływań przepływającej wody

Jednym z zagadnień istotnych dla bezpieczeństwa zamknięć wodnych są drgania wywołane oddziaływaniami hydraulicznymi.

Podczas przepływu wody mogą powstawać zmienne w czasie siły działające na elementy konstrukcyjne.

Ich charakter zależy między innymi od geometrii zamknięcia, stopnia otwarcia oraz warunków przepływu.

W określonych sytuacjach może dochodzić do wzbudzania drgań elementów stalowych i innych części urządzenia (program egzamin ustny).

Nie oznacza to jednak, że każde drganie świadczy o nieprawidłowej pracy konstrukcji.

Znaczenie mają amplituda, częstotliwość oraz czas trwania oddziaływań.

Szczególnie niekorzystne mogą być sytuacje, w których częstotliwości wymuszenia zbliżają się do częstotliwości drgań własnych określonych elementów.

Może wtedy wystąpić zwiększenie odpowiedzi dynamicznej konstrukcji.

W dłuższym okresie niekorzystne oddziaływania mogą wpływać na trwałość połączeń i elementów mechanicznych.

Dlatego ocena bezpieczeństwa nie powinna ograniczać się wyłącznie do statycznego sprawdzenia nośności.

W uzasadnionych przypadkach konieczne może być uwzględnienie oddziaływań dynamicznych.

Podczas egzaminu kandydat powinien rozumieć, dlaczego urządzenie prawidłowo działające podczas prób bez przepływu może zachowywać się inaczej w rzeczywistych warunkach hydraulicznych.

Kawitacja może powodować uszkodzenia mimo prawidłowego działania mechanizmu

Kawitacja jest zjawiskiem związanym z lokalnym obniżeniem ciśnienia cieczy do wartości umożliwiającej powstawanie pęcherzyków pary.

W określonych warunkach hydraulicznych pęcherzyki te mogą następnie gwałtownie zanikać.

Zjawisku temu mogą towarzyszyć lokalne oddziaływania prowadzące do uszkodzeń powierzchni elementów konstrukcyjnych.

W budowlach hydrotechnicznych kawitacja może występować w miejscach charakteryzujących się dużymi prędkościami przepływu i niekorzystnym rozkładem ciśnienia.

Nie oznacza to jednak, że każde zwiększenie prędkości wody automatycznie prowadzi do kawitacji.

Znaczenie mają rzeczywiste warunki hydrauliczne, geometria elementów oraz wartości ciśnienia.

W przypadku zamknięć wodnych szczególnie istotne mogą być lokalne warunki przepływu w pobliżu krawędzi i innych elementów zmieniających kierunek ruchu wody.

Jeżeli zjawisko występuje przez dłuższy czas, może prowadzić do postępujących uszkodzeń powierzchni.

W rezultacie urządzenie może pozostawać sprawne mechanicznie, ale jego elementy mogą ulegać degradacji.

Dlatego prawidłowa ocena bezpieczeństwa wymaga uwzględnienia również zjawisk hydraulicznych mogących wpływać na trwałość konstrukcji.

Dla kandydata przygotowującego się do egzaminu jest to dobry przykład pokazujący, że brak widocznych problemów z napędem nie oznacza automatycznie prawidłowych warunków pracy całego zamknięcia.

Obciążenia hydrauliczne mogą zmieniać się wraz z położeniem zamknięcia

Podczas przemieszczania zamknięcia wodnego zmienia się geometria przestrzeni, przez którą przepływa woda.

Może to prowadzić do zmiany rozkładu ciśnień i sił działających na urządzenie.

Nie zawsze najbardziej niekorzystna sytuacja występuje przy całkowicie zamkniętym albo całkowicie otwartym przęśle (uprawnienia budowlane aplikacja).

W określonych warunkach istotne oddziaływania mogą pojawiać się przy częściowym otwarciu.

Znaczenie ma rodzaj zamknięcia oraz sposób przepływu wody.

Przykładowo zmiana stopnia otwarcia zasuwy może wpływać na prędkość przepływu i lokalny rozkład ciśnień.

Może również zmieniać wartości sił działających na elementy prowadzące i mechanizmy napędowe.

Dlatego projektowanie i ocena zamknięć wodnych powinny uwzględniać odpowiednie stany pracy.

Nie wystarczy sprawdzić wyłącznie jednego położenia urządzenia.

Ważne jest również rozpoznanie sytuacji występujących podczas jego przemieszczania.

Nie oznacza to jednak, że każdy stan pośredni wymaga odrębnego, rozbudowanego modelu obliczeniowego.

Zakres analizy powinien odpowiadać charakterowi konstrukcji i przewidywanym oddziaływaniom.

Podczas egzaminu kandydat powinien rozumieć, dlaczego ocena bezpieczeństwa zamknięcia wodnego wymaga uwzględnienia różnych warunków eksploatacyjnych.

Instrukcja eksploatacji może mieć istotne znaczenie dla bezpieczeństwa zamknięć

Bezpieczna eksploatacja urządzeń hydrotechnicznych wymaga uwzględnienia zasad właściwych dla konkretnego obiektu.

Znaczenie mogą mieć instrukcje eksploatacji określające dopuszczalne warunki pracy, sposób sterowania oraz zasady postępowania w określonych sytuacjach.

Nie oznacza to jednak, że sama obecność instrukcji gwarantuje bezpieczeństwo.

Ważne jest również to, czy jej postanowienia odpowiadają rzeczywistym warunkom pracy urządzeń.

Przykładowo określona kolejność otwierania zamknięć może wynikać z konieczności ograniczenia niekorzystnych oddziaływań hydraulicznych (uprawnienia budowlane).

Podobnie ograniczenia dotyczące dopuszczalnych poziomów wody albo sposobu regulacji przepływu mogą mieć znaczenie dla bezpieczeństwa konstrukcji.

Nie można więc traktować zasad eksploatacji wyłącznie jako zagadnienia organizacyjnego.

W określonych przypadkach wynikają one bezpośrednio z właściwości technicznych obiektu.

Ważne jest również rozpoznawanie sytuacji, w których rzeczywiste warunki pracy odbiegają od przewidzianych.

Może to wymagać dodatkowej oceny technicznej lub zmiany sposobu eksploatacji.

Dla przyszłego inżyniera istotne jest zrozumienie, że bezpieczeństwo zamknięcia wodnego zależy zarówno od jego konstrukcji, jak i sposobu użytkowania.

Jak komisja może sprawdzać bezpieczeństwo zamknięć wodnych na egzaminie?

Podczas egzaminu ustnego na uprawnienia budowlane w specjalności hydrotechnicznej kandydat może spotkać się z pytaniem dotyczącym pracy zamknięcia wodnego w określonych warunkach hydraulicznych.

Przykładowo komisja może zapytać, dlaczego zamknięcie sprawne podczas prób mechanicznych może wykazywać niekorzystne drgania podczas przepływu wody.

Prawidłowa odpowiedź powinna uwzględniać możliwość występowania zmiennych oddziaływań hydraulicznych.

Ważne jest również rozpoznanie zależności pomiędzy stopniem otwarcia a warunkami przepływu.

Inne pytanie może dotyczyć skutków niewłaściwej kolejności otwierania zamknięć w jazie wieloprzęsłowym.

W takim przypadku nie wystarczy wskazać, że wszystkie mechanizmy działają prawidłowo.

Trzeba również rozumieć, jak sposób sterowania wpływa na rozkład przepływu i oddziaływania na budowlę.

Nie oznacza to jednak, że każda komisja będzie wymagała szczegółowej analizy wszystkich zjawisk hydraulicznych.

Zakres egzaminu powinien odpowiadać specjalności i rodzajowi uprawnień.

Istotne jest przede wszystkim rozumienie zależności pomiędzy rozwiązaniami konstrukcyjnymi, warunkami hydraulicznymi i bezpieczeństwem użytkowania.

Kandydat powinien potrafić wyjaśnić, jakie informacje są potrzebne do oceny problemu i jakie zjawiska mogą mieć znaczenie dla konkretnej sytuacji.

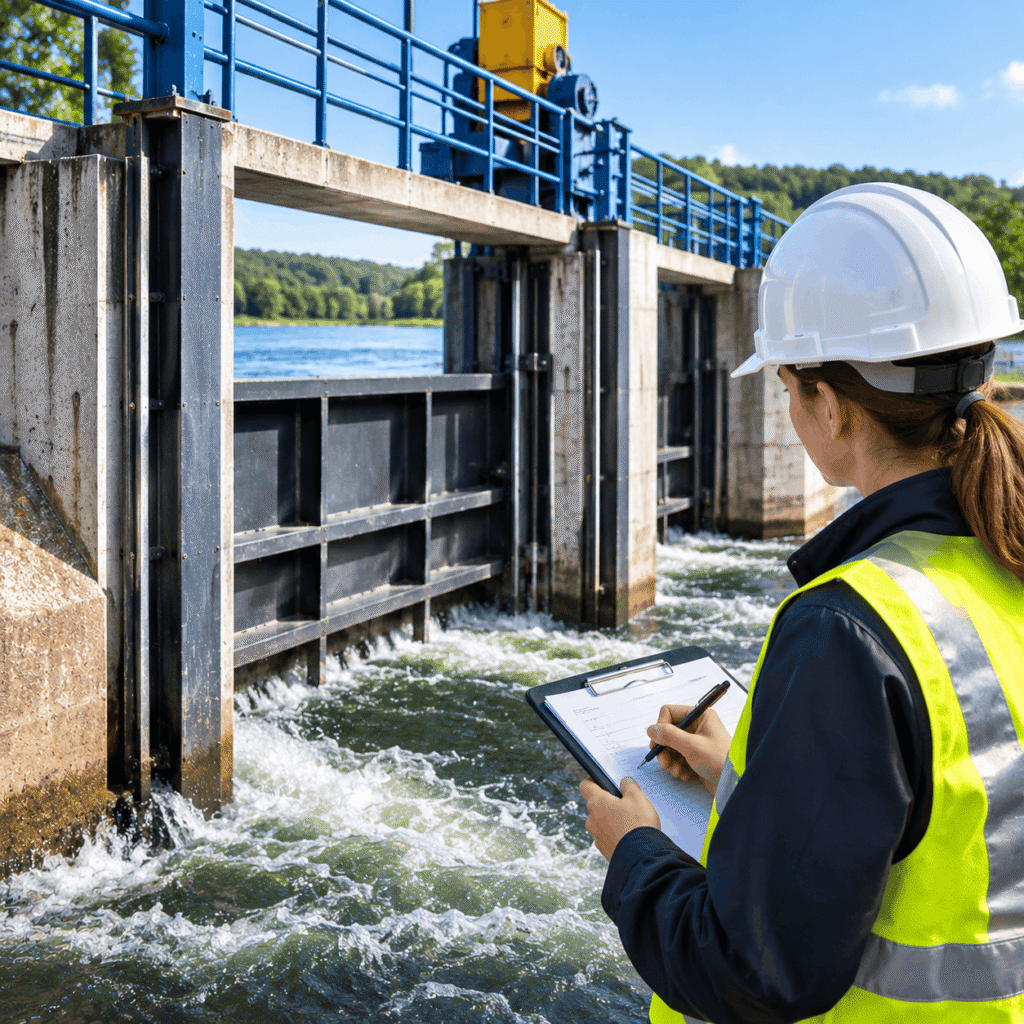

Bezpieczeństwo zamknięcia wodnego wymaga oceny całego układu technicznego

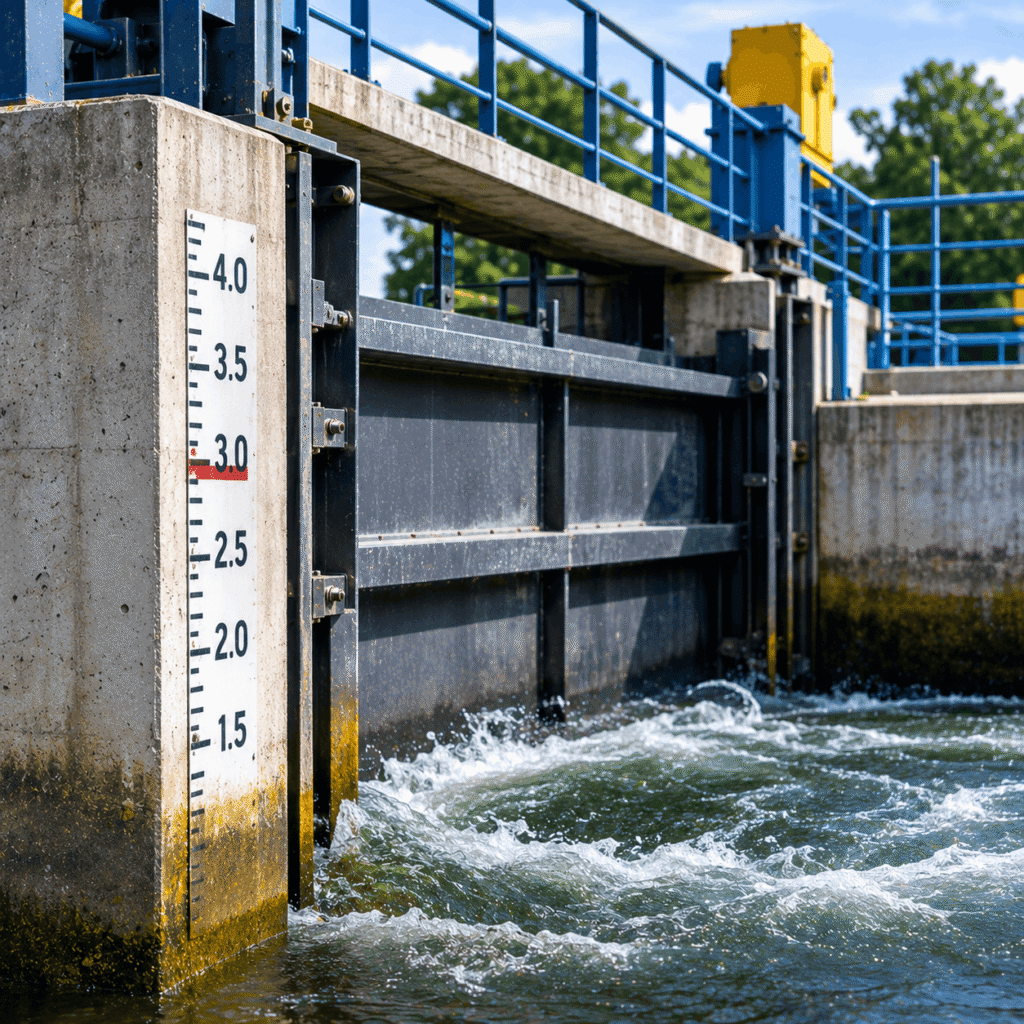

Egzamin na uprawnienia hydrotechniczne – czy zamknięcie wodne może być sprawne mechanicznie, ale niebezpieczne w eksploatacji?

Tak, ponieważ prawidłowe działanie mechanizmu napędowego nie oznacza automatycznie, że urządzenie pracuje w bezpiecznych warunkach hydraulicznych.

Znaczenie mają rozkład ciśnień, warunki przepływu, oddziaływania dynamiczne oraz sposób sterowania zamknięciem (opinie o programie).

Nie każda zmiana warunków hydraulicznych prowadzi do zagrożenia.

Ważne jest jednak rozpoznanie sytuacji, w których mogą występować niekorzystne oddziaływania.

Szczególne znaczenie mogą mieć częściowe otwarcie zamknięcia, nierównomierny przepływ oraz drgania konstrukcji.

W określonych warunkach istotne mogą być również zjawiska kawitacyjne wpływające na trwałość elementów.

Dlatego ocena bezpieczeństwa nie powinna ograniczać się do sprawdzenia, czy urządzenie można podnieść i opuścić.

Konieczne jest uwzględnienie rzeczywistych warunków pracy całej budowli.

Dla przyszłego inżyniera zdobywającego uprawnienia budowlane w specjalności hydrotechnicznej jest to szczególnie cenna umiejętność.

Podczas egzaminu ustnego kandydat może spotkać się z pytaniem, w którym urządzenie działa prawidłowo mechanicznie, ale występują niekorzystne zjawiska podczas przepływu wody.

Prawidłowa odpowiedź powinna uwzględniać zarówno przyczyny tych zjawisk, jak i ich możliwe konsekwencje dla konstrukcji.

Nie wystarczy stwierdzić, że zamknięcie jest sprawne.

Trzeba również rozumieć, czy sposób jego użytkowania odpowiada przewidzianym warunkom technicznym.

Ma to znaczenie także podczas późniejszej pracy zawodowej.

Projektant powinien uwzględniać odpowiednie stany pracy urządzenia oraz przewidywane oddziaływania hydrauliczne.

Osoba kierująca robotami powinna rozumieć, dlaczego prawidłowy montaż i kontrola elementów zamknięcia mają znaczenie dla późniejszej eksploatacji.

Inżynier odpowiedzialny za utrzymanie obiektu powinien natomiast rozpoznawać sytuacje, w których zmiana warunków pracy może wpływać na bezpieczeństwo urządzenia.

Ostatecznie prawidłowa ocena zamknięć wodnych wymaga połączenia wiedzy z zakresu hydrauliki, mechaniki konstrukcji i technologii urządzeń hydrotechnicznych.

Nie chodzi wyłącznie o sprawdzenie działania napędu.

Chodzi również o rozumienie, jakie siły i zjawiska występują podczas rzeczywistego przepływu wody.
