Jak bada się nośność mostu w praktyce – pomiary i monitoring

Badanie nośności mostu w praktyce to proces złożony, który łączy zaawansowaną wiedzę inżynierską z nowoczesnymi metodami pomiarowymi i monitoringiem konstrukcji. Celem jest określenie, czy most jest w stanie bezpiecznie przenosić obciążenia eksploatacyjne, a także zidentyfikowanie potencjalnych zagrożeń wynikających z jego wieku, stanu technicznego lub nietypowych warunków użytkowania. Współczesne podejście do oceny nośności nie ogranicza się już tylko do obliczeń teoretycznych – kluczowe znaczenie mają rzeczywiste pomiary i obserwacje zachowania konstrukcji w warunkach eksploatacyjnych (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Uzyskanie dokładnego modelu przestrzennego mostu

W praktyce badania nośności mostów rozpoczynają się od szczegółowej analizy dokumentacji technicznej oraz przeglądu wizualnego obiektu. Inżynierowie oceniają stan materiałów, zarysowania, korozję, ubytki betonu, uszkodzenia łożysk i dylatacji, a także ogólną geometrię konstrukcji. W przypadku starszych obiektów, zwłaszcza tych o niekompletnej dokumentacji, niezbędne jest wykonanie inwentaryzacji geometrycznej – często przy użyciu technologii skaningu laserowego 3D (TLS) lub fotogrametrii. Te metody pozwalają na uzyskanie dokładnego modelu przestrzennego mostu, który stanowi podstawę do dalszych analiz obliczeniowych i pomiarowych.

Kolejnym etapem jest opracowanie modelu numerycznego konstrukcji, zazwyczaj w programach bazujących na metodzie elementów skończonych (MES). Model ten uwzględnia rzeczywiste parametry materiałowe, obciążenia ruchome, wpływy środowiskowe oraz dane z pomiarów terenowych. W celu jego weryfikacji wykonuje się tzw. próbne obciążenia mostu, które stanowią jeden z najważniejszych elementów oceny nośności (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Próbne obciążenie

Próbne obciążenie polega na umieszczeniu na moście ściśle określonych obciążeń – najczęściej w postaci samochodów ciężarowych lub specjalnych balastów – i pomiarze reakcji konstrukcji. Pomiar obejmuje ugięcia, przemieszczenia, odkształcenia, siły wewnętrzne oraz drgania. Dane te rejestrowane są przez zestaw czujników: tensometry mierzą naprężenia w elementach nośnych, czujniki przemieszczeń kontrolują ugięcia i skręcenia przęseł, a akcelerometry rejestrują drgania dynamiczne. Współcześnie do pomiarów coraz częściej wykorzystuje się także techniki światłowodowe (Fibre Bragg Grating – FBG) oraz czujniki bezprzewodowe, które umożliwiają ciągły, długoterminowy monitoring.

Określenie rzeczywistej nośności mostu

Podczas próbnego obciążenia prowadzi się również rejestrację czasu przejazdu pojazdów i zmian temperatury konstrukcji, ponieważ oba te czynniki wpływają na interpretację wyników. Wyniki z pomiarów porównuje się następnie z wynikami symulacji komputerowych – różnice pomiędzy nimi pozwalają na kalibrację modelu numerycznego i określenie rzeczywistej nośności mostu. Jeśli most zachowuje się zgodnie z założeniami projektowymi, a zarejestrowane ugięcia i naprężenia nie przekraczają dopuszczalnych wartości, obiekt uznaje się za bezpieczny w użytkowaniu (segregator aktów prawnych).

Monitoring konstrukcji mostowych

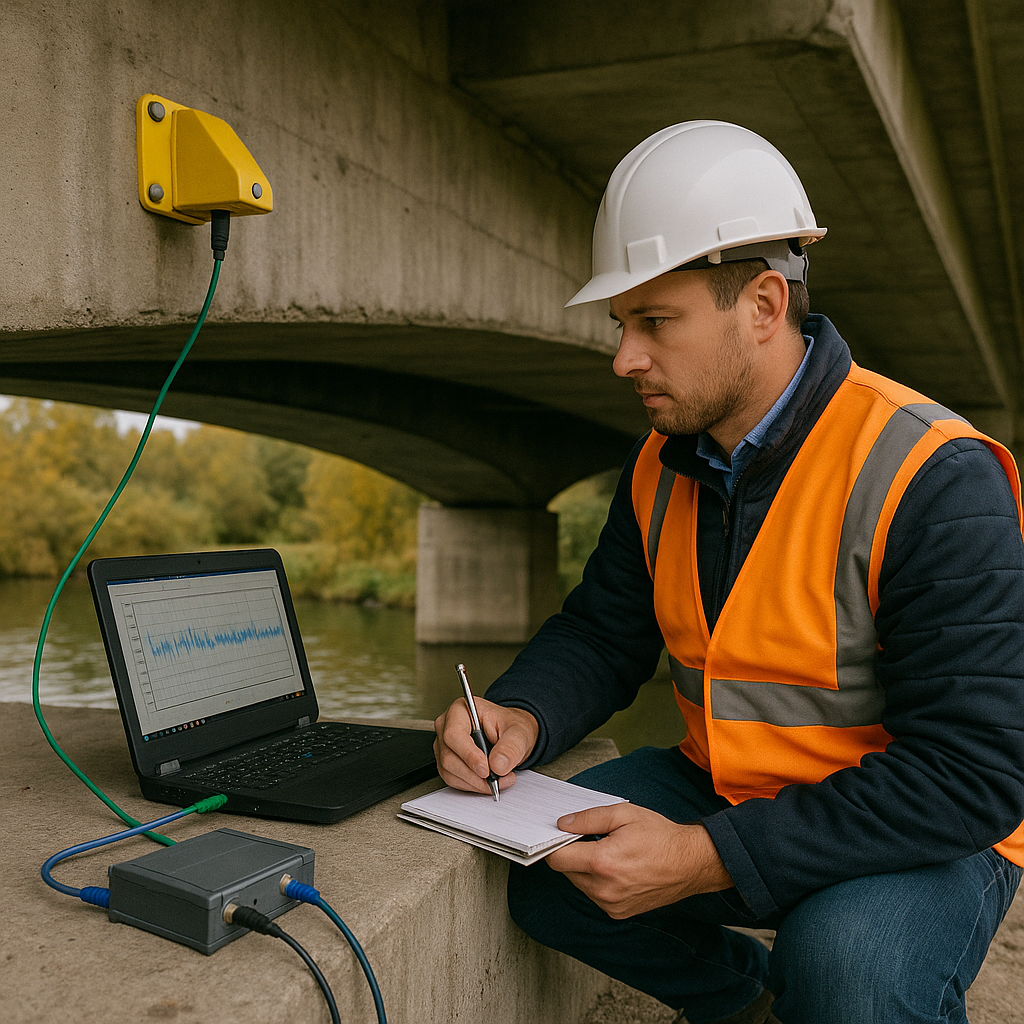

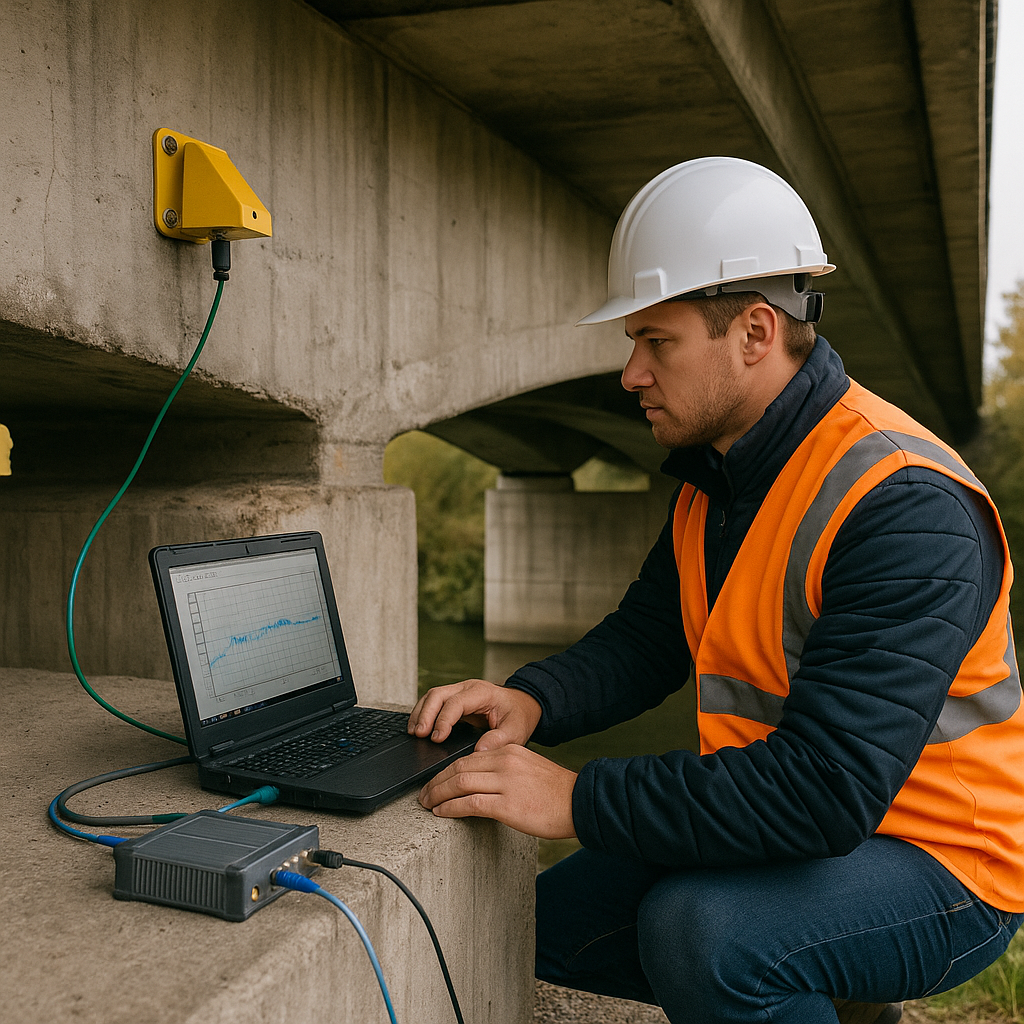

W przypadku konstrukcji starszych, o dużym znaczeniu historycznym lub strategicznym, badania nośności często rozszerza się o monitoring długoterminowy. Monitoring konstrukcji mostowych (Structural Health Monitoring – SHM) pozwala na stałe obserwowanie zmian w zachowaniu obiektu w czasie rzeczywistym. W systemach SHM stosuje się sieci czujników rejestrujących m.in. ugięcia, temperaturę, wilgotność, drgania, naprężenia i przemieszczenia. Dane przesyłane są do centralnej jednostki zbierającej, gdzie są analizowane przez oprogramowanie wykorzystujące algorytmy analizy statystycznej i uczenia maszynowego. Takie rozwiązania pozwalają na wczesne wykrycie niepokojących trendów, które mogą świadczyć o postępującym uszkodzeniu konstrukcji.

W ostatnich latach coraz większą popularność zyskują także systemy monitoringu oparte na pomiarach dynamicznych. Analiza częstotliwości własnych i postaci drgań mostu pozwala ocenić jego sztywność globalną i lokalne uszkodzenia. Zmiany w charakterystyce dynamicznej mogą świadczyć o osłabieniu elementów konstrukcyjnych lub utracie ciągłości materiału. W połączeniu z metodami numerycznymi, badania dynamiczne umożliwiają precyzyjną ocenę stanu technicznego bez konieczności ingerencji w strukturę obiektu.

Badania nośności mostu

W praktyce stosuje się też nowoczesne techniki wizyjne, które pozwalają na bezkontaktowy pomiar przemieszczeń. Kamery wysokiej rozdzielczości i systemy DIC (Digital Image Correlation) analizują deformacje powierzchni konstrukcji w czasie rzeczywistym, co eliminuje konieczność montażu fizycznych czujników. Tego typu rozwiązania świetnie sprawdzają się podczas testów obciążeniowych i monitoringu obiektów, do których dostęp jest utrudniony – np. mostów wiszących, łukowych czy zintegrowanych z infrastrukturą kolejową (uprawnienia budowlane).

Badania nośności mostu obejmują także ocenę materiałową. Pobiera się próbki betonu, stali lub zaprawy, które następnie poddaje się analizie laboratoryjnej – m.in. testom wytrzymałości na ściskanie, rozciąganie i przyczepność. W przypadku konstrukcji żelbetowych często wykorzystuje się nieniszczące metody diagnostyczne (NDT), takie jak ultradźwięki, sklerometria, radiografia czy georadar. Pozwalają one na ocenę stanu wewnętrznego konstrukcji, wykrycie zarysowań, pustek, korozji zbrojenia i ubytków materiałowych bez konieczności naruszania struktury betonu.

Wyniki wszystkich pomiarów i analiz zestawia się w kompleksowym raporcie diagnostycznym. Zawiera on opis stanu technicznego, charakterystykę rzeczywistych parametrów nośności oraz zalecenia dotyczące ewentualnych napraw, wzmocnień lub ograniczeń eksploatacyjnych. W wielu przypadkach raport ten stanowi podstawę do decyzji o dopuszczeniu obiektu do dalszego użytkowania lub o konieczności modernizacji.

Współczesna diagnostyka

Współczesna diagnostyka mostów zmierza w kierunku integracji pomiarów, modelowania i analizy danych w jednym spójnym systemie. Coraz częściej stosuje się cyfrowe bliźniaki (Digital Twins), które łączą dane geometryczne z TLS, wyniki pomiarów SHM i modele obliczeniowe w czasie rzeczywistym. Dzięki temu możliwe jest przewidywanie zachowania mostu pod wpływem zmiennych obciążeń, warunków pogodowych czy ruchu pojazdów. Tego rodzaju rozwiązania są fundamentem nowoczesnego zarządzania infrastrukturą mostową – pozwalają nie tylko na ocenę bieżącego stanu technicznego, ale również na prognozowanie zużycia i planowanie remontów w sposób ekonomicznie i technicznie uzasadniony (opinie o programie).

Podsumowując, badanie nośności mostu w praktyce to proces wieloetapowy, łączący klasyczne metody inżynierskie z nowoczesnymi technologiami pomiarowymi i analitycznymi. Obejmuje on zarówno próby obciążeniowe, jak i monitoring długoterminowy, pomiary dynamiczne, analizy materiałowe oraz modelowanie numeryczne. Dzięki temu inżynierowie są w stanie dokładnie określić zdolność konstrukcji do przenoszenia obciążeń, przewidywać potencjalne awarie i zapewnić bezpieczeństwo użytkowników mostu. W erze cyfryzacji i automatyzacji infrastruktury, monitoring i analiza danych z czujników stają się podstawowym narzędziem w utrzymaniu niezawodności i trwałości obiektów mostowych, co ma bezpośredni wpływ na bezpieczeństwo ruchu i efektywność zarządzania siecią transportową.
