Jak budowano gotyckie katedry – tajemnice dawnych mistrzów murarskich i mechanika jednych z najbardziej niezwykłych konstrukcji w historii

Gotyckie katedry wznoszone od XII do XV wieku do dziś zadziwiają skalą, precyzją geometryczną i śmiałością konstrukcyjną. Dla współczesnych inżynierów pozostają fascynującym przykładem, jak za pomocą prostych narzędzi, bez komputerów, teorii MES czy betonów wysokowartościowych, powstawały konstrukcje o wysokości przekraczającej 30, 40, a nawet 50 metrów. Choć wielu osobom gotyk kojarzy się przede wszystkim ze strzelistymi wieżami, witrażami i ażurowymi przyporami, to sednem tego stylu jest niezwykle precyzyjne zrozumienie statyki. Mistrzowie średniowieczni nie znali współczesnych norm obciążeniowych, ale intuicyjnie rozumieli, jak pracuje kamień, w jaki sposób prowadzić siły wewnątrz konstrukcji i jak tworzyć układy geometryczne, które bez użycia żelbetu czy stali przetrwały setki lat (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Mistrzowie murarscy

Kluczową zasadą, na której opiera się architektura gotycka, jest prowadzenie wszystkich obciążeń w sposób pozwalający unikać sił rozciągających. Kamień jest materiałem świetnym w ściskaniu, lecz bardzo słabym w rozciąganiu, dlatego cała konstrukcja musiała być zaprojektowana tak, aby przenosiła głównie siły ściskające. Mistrzowie murarscy rozumieli to doskonale. Tworzyli łuki ostre, sklepienia krzyżowo-żebrowe i systemy przypór, dzięki którym siły z dachu i sklepień kierowane były na zewnątrz, gdzie przejmowały je masywne filary i podpory. To właśnie ten system pozwolił otworzyć wnętrza katedr, zwiększyć ich wysokość i wprowadzić ogromne powierzchnie witraży, które w stylu romańskim byłyby niemożliwe (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Proces budowy katedry rozpoczynał się od prac geodezyjnych, choć ich forma odbiegała od współczesnych standardów. Mistrzowie wytyczali osie i proporcje budowli przy pomocy prostych narzędzi: sznurów, kołków, poziomnic wodnych i dużych cyrkli kreślarskich. Geometria gotycka opierała się nie na liczbach, lecz na konstrukcjach geometrycznych: trójkątach, okręgach i proporcjach opartych o zasady pitagorejskie. Zadziwia fakt, jak idealnie potrafiono wznosić filary czy żebra sklepienne, mimo że cała wiedza była przekazywana z pokolenia na pokolenie w formie ustnej lub rysunków na woskowych tablicach.

Fundamenty katedr

Fundamenty katedr wykonywano w sposób niezwykle staranny, zagłębiając je często na kilka metrów. Średniowieczni budowniczowie doskonale zdawali sobie sprawę, że każdy błąd w fundamencie będzie powiększał się wraz z wysokością konstrukcji. Wykorzystywano kamień łamany, wapienne zaprawy i warstwa po warstwie stabilizowano podłoże. Nie istniały współczesne metody badań geotechnicznych, jednak wieloletnie doświadczenie pozwalało murarzom ocenić nośność gruntu, a w razie potrzeby stosowano wzmocnienia drewniane lub palowe (segregator aktów prawnych).

Kiedy fundamenty były gotowe, rozpoczynała się właściwa budowa murów. Murarze pracowali na rusztowaniach wykonanych z drewna, które oplatały całą konstrukcję niczym gigantyczna klatka. Ustawianie rusztowań było zadaniem niemal tak samo skomplikowanym jak sama budowa katedry. Drewno musiało przenosić ogromne obciążenia i zachowywać stabilność przez wiele lat, ponieważ wznoszenie katedry nierzadko trwało całe pokolenia. W tym czasie powstawał niezwykły plac budowy – miejsce, gdzie rzemieślnicy różnych specjalności współpracowali, tworząc dzieło, które miało przetrwać wieczność.

Sklepienie krzyżowo-żebrowe

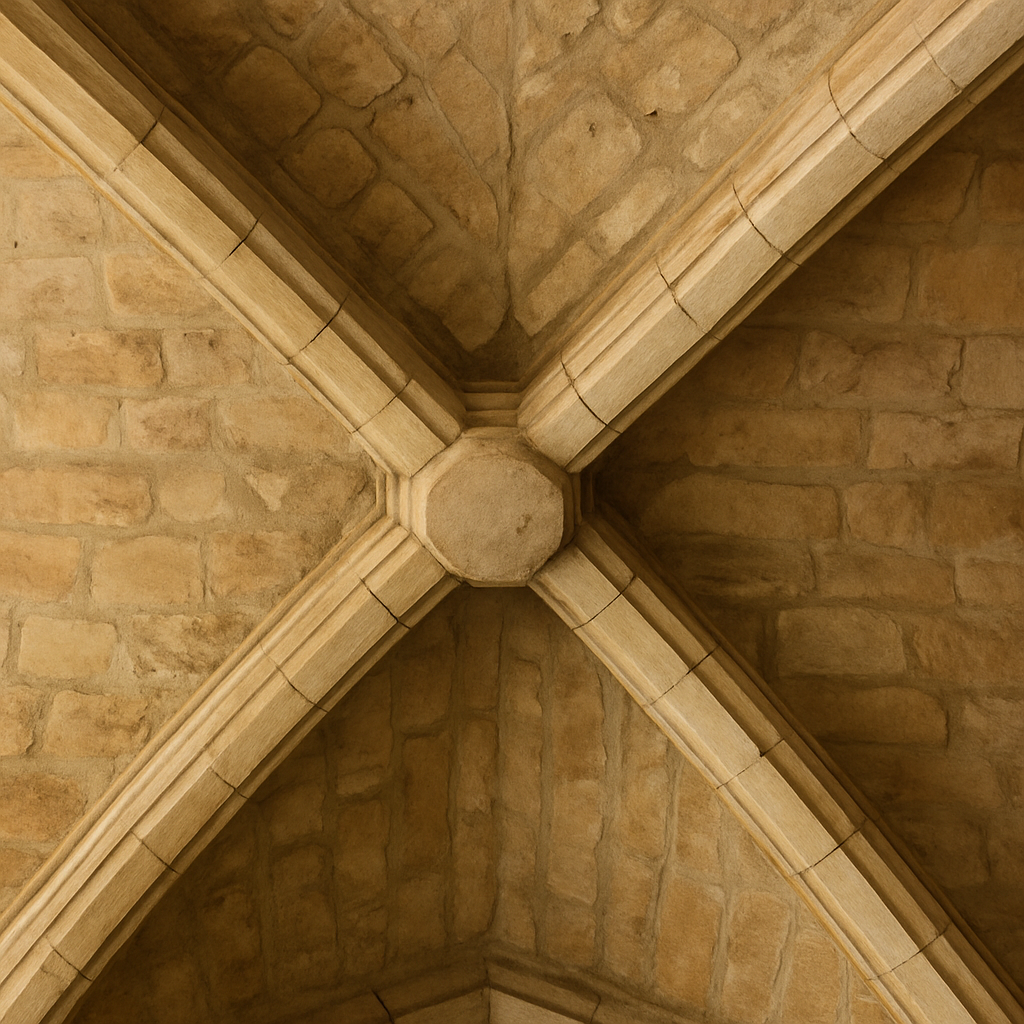

Największą tajemnicą konstrukcyjną gotyku było sklepienie krzyżowo-żebrowe. Mistrzowie murarscy wiedzieli, że budując żebra jako pierwsze, uzyskują szkielet konstrukcyjny, który przejmuje obciążenia i pozwala wypełnić pola międzyżebrowe lżejszym materiałem. Każde żebro było dokładnie profilowane i ustawiane na drewnianych cyrklach zwanych krążynami. Gdy żebra uzyskiwały odpowiednią sztywność, wypełniano je drobniejszymi kamieniami lub cegłą, tworząc cienkie sklepienie o znacznie mniejszej masie niż sklepienia romańskie. Dzięki temu konstrukcja była lżejsza, a obciążenia bardziej przewidywalne (uprawnienia budowlane).

Aby przejąć siły poziome, stosowano system przypór i łuków oporowych. Ich zasadę działania rozumiał każdy średniowieczny mistrz: przesunąć siły z wnętrza na zewnątrz, gdzie ciężar przypór i ich geometryczne rozmieszczenie mogły skutecznie skompensować parcie sklepienia. Wielkie katedry, takie jak w Chartres, Amiens czy Reims, zawdzięczają swoją stabilność właśnie temu systemowi. Wbrew pozorom nie była to magia, lecz niezwykle świadome użycie teorii sił, którą ówcześni twórcy poznawali praktycznie: na podstawie obserwacji, doświadczeń i tradycji rzemieślniczych.

Detale i schematy konstrukcyjne

Gotyckie katedry są również przykładem niezwykłej organizacji pracy. Każdy mistrz prowadził własną księgę murarską, w której zapisywał proporcje, detale i schematy konstrukcyjne. Wiele z nich zachowało się do dziś. Wynika z nich jasno, że choć murarze nie używali wzorów matematycznych w dzisiejszym sensie, mieli swoje systemy wyliczeń oparte na modułach i podziałach geometrycznych. Każdy element – od podstawy filaru po zwornik sklepienia – był częścią większej struktury proporcji. To właśnie te proporcje nadają gotyku niepowtarzalną harmonię.

Kamienie

Kluczowym elementem konstrukcji były kamienie. Dobierano je starannie, sprawdzając ich jakość poprzez opukiwanie i obserwację struktury. Mistrzowie wiedzieli, że kamień pracuje tylko wtedy, gdy jest doskonale dopasowany. Stosowane narzędzia – młotki, dłuta, piły do kamienia – były prymitywne, ale technika ich użycia była doprowadzona do perfekcji. Każdy kamień w sklepień musiał mieć idealny kształt, by przenosić siły na sąsiednie elementy. Nie było miejsca na błędy, dlatego nadzór mistrza budowlanego był niezwykle surowy (program egzamin ustny).

Budowanie gotyckiej katedry wymagało również znakomitej logistyki. Materiały trzeba było dostarczyć z kamieniołomów oddalonych o dziesiątki kilometrów. Drewno pozyskiwano z lasów królewskich, wapno wypalano na miejscu, a piasek czerpano z lokalnych źródeł. Cały proces przypominał współczesne zarządzanie wielką budową, z tą różnicą, że brakowało jakichkolwiek narzędzi pomiarowych poza prostymi instrumentami geometrycznymi.

Kunszt murarski

Dla współczesnych inżynierów gotyckie katedry są nie tylko dziełami sztuki, ale też dowodem na to, że zrozumienie statyki konstrukcji jest ważniejsze niż sama technologia. W średniowieczu nie znano stali, betonu zbrojonego ani komputerów, a jednak budowano obiekty, które przetrwały setki lat i nadal dominują nad miejskimi krajobrazami. Sekretem był geniusz rzemieślników, ich praktyczna wiedza, ogromna precyzja i umiejętność prowadzenia sił w konstrukcji. Gotyk pokazuje, że mechanika klasyczna działa niezależnie od epoki – a dobra konstrukcja zawsze opiera się na tych samych fundamentach: stabilności, równowadze i kontroli obciążeń.

Budowa gotyckiej katedry to jedna z największych inżynierskich przygód w historii. Łączyła w sobie ducha epoki, religijny entuzjazm, kunszt murarski oraz wiedzę techniczną przekazywaną przez pokolenia. Dziś, gdy patrzymy na te strzeliste, monumentalne budowle, widzimy nie tylko arcydzieło architektury, lecz również mistrzowskie zrozumienie tego, jak pracuje konstrukcja. Tajemnice dawnych murarskich mistrzów nadal inspirują współczesnych inżynierów – przypominając, że sztuka budowania to połączenie nauki, praktyki i intuicji (opinie o programie).
