Jak działa ściana oporowa i jak ją prawidłowo zbroić

Ściana oporowa to jeden z tych elementów konstrukcyjnych, który choć z pozoru wydaje się prosty, w rzeczywistości wymaga dużej wiedzy inżynierskiej, precyzyjnych obliczeń oraz odpowiedniego zbrojenia. Jej zadaniem jest przejęcie i bezpieczne przeniesienie parcia gruntu lub innych obciążeń poziomych, tak aby zapobiec jego osuwaniu się (segregator na egzamin ustny - pytania i opracowane odpowiedzi). Ściany oporowe spotykamy zarówno w budownictwie inżynieryjnym – przy drogach, nasypach czy mostach – jak i w architekturze krajobrazu, gdzie pełnią również funkcję estetyczną. Zrozumienie zasad działania ściany oporowej to klucz do jej trwałości i bezpieczeństwa użytkowania.

Ciężar własny ściany

Zasada działania ściany oporowej opiera się na równowadze między siłami parcia gruntu a siłami oporu, jakie generuje sama konstrukcja i jej fundament. Parcie gruntu działa poziomo na powierzchnię ściany, próbując ją przewrócić lub przesunąć, natomiast ciężar własny ściany oraz tarcie na styku fundamentu z podłożem przeciwdziała tym siłom. W uproszczeniu można powiedzieć, że ściana oporowa utrzymuje grunt dzięki swojemu ciężarowi, kształtowi i odpowiedniemu zakotwieniu w podłożu. Zależnie od konstrukcji i przeznaczenia, wyróżnia się różne typy ścian oporowych – masywne, żelbetowe, kotwione, gabionowe czy z gruntu zbrojonego – jednak najczęściej stosowanym rozwiązaniem w budownictwie kubaturowym i drogowym jest ściana oporowa żelbetowa (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Oddziaływanie wody gruntowej

Aby ściana oporowa spełniała swoją funkcję, musi być zaprojektowana z uwzględnieniem równowagi sił, nośności podłoża oraz stateczności całego układu. W obliczeniach konstrukcyjnych bierze się pod uwagę m.in. parcie czynne i bierne gruntu, ciężar własny ściany, obciążenia użytkowe działające na powierzchnię terenu za ścianą, a także oddziaływanie wody gruntowej. W przypadku braku skutecznego odwodnienia parcie hydrostatyczne może znacząco zwiększyć siły działające na konstrukcję, dlatego każda ściana oporowa powinna być wyposażona w drenaż lub inne rozwiązania umożliwiające odprowadzenie wody.

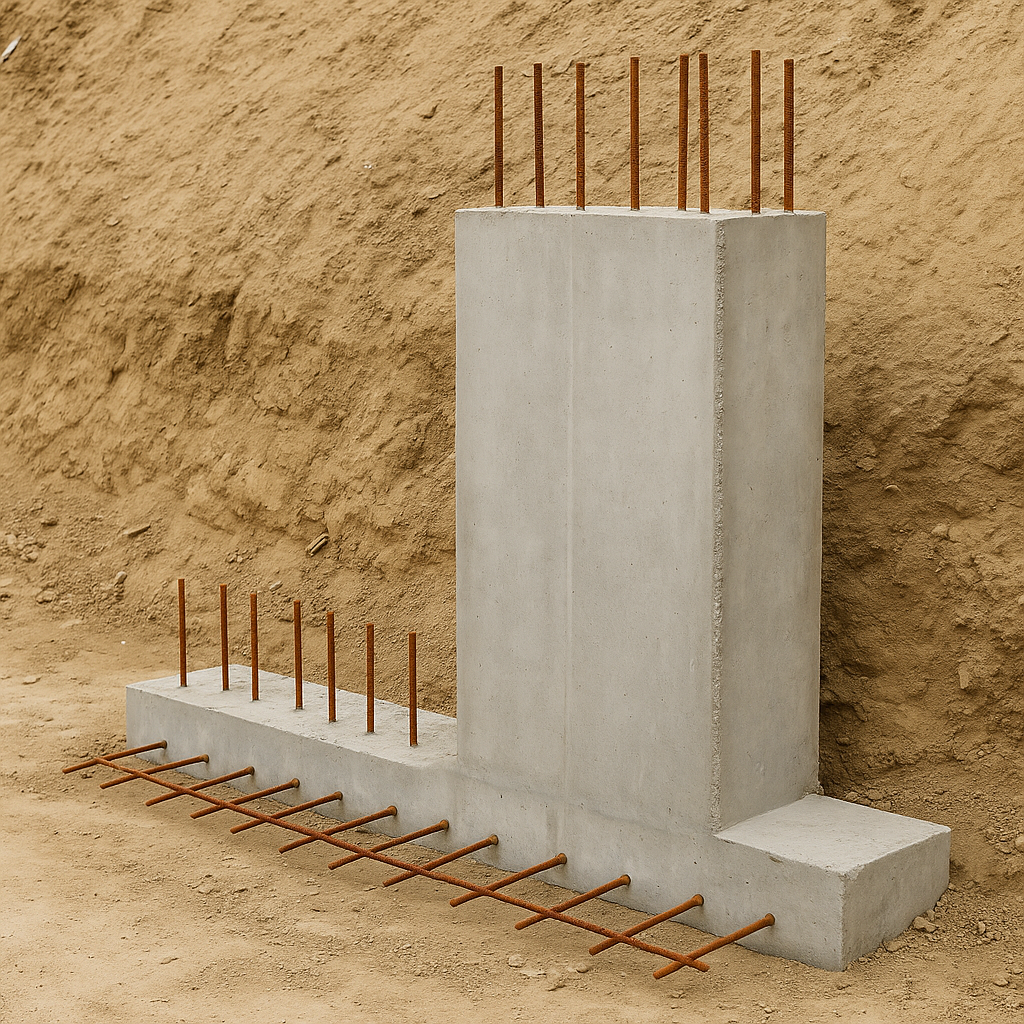

Żelbetowa ściana oporowa składa się z dwóch podstawowych elementów – pionowej płyty (trzonu), która przenosi parcie gruntu, oraz stopy fundamentowej, która zapewnia stabilność konstrukcji i przekazuje obciążenia na grunt. Stopa składa się zwykle z dwóch części: krótszej – od strony naporu gruntu, oraz dłuższej – po stronie przeciwnej, co umożliwia uzyskanie korzystniejszego układu momentów zginających i zwiększa odporność na przewrócenie. Wysokość, grubość i długość tych elementów zależą od wysokości ściany, rodzaju gruntu oraz przyjętych warunków pracy konstrukcji.

Zbrojenie ściany oporowej

Zbrojenie ściany oporowej to kluczowy etap projektu i wykonania. To ono decyduje o nośności i trwałości konstrukcji, a także o jej odporności na pęknięcia i zarysowania. W praktyce ścianę oporową zbroi się analogicznie do płyty wspornikowej – największe momenty zginające występują przy połączeniu ściany z płytą fundamentową, dlatego w tym miejscu należy skoncentrować główne pręty zbrojeniowe. W trzonie zbrojenie główne umieszcza się po stronie zewnętrznej, czyli po stronie odciąganej – od strony gruntu. W przypadku ścian o większej wysokości stosuje się również zbrojenie po stronie wewnętrznej, które przejmuje momenty negatywne powstające w górnej części konstrukcji.

Stopa ściany oporowej pracuje podobnie jak wspornik utwierdzony w ścianie, dlatego zbrojenie główne umieszcza się w dolnej części jej płyty – w szczególności w strefie znajdującej się po stronie gruntu, gdzie występują największe momenty rozciągające. Zbrojenie to należy płynnie zakotwić w trzonie, zachowując odpowiednią długość zakotwienia zgodnie z normą PN-EN 1992-1-1 (Eurokod 2). W praktyce pręty te wywija się w górę i łączy z prętami pionowymi trzonu.

Zastosowanie zbrojenia rozdzielczego

Istotne jest także zastosowanie zbrojenia rozdzielczego w postaci prętów prostopadłych do głównych, które mają na celu utrzymanie właściwego rozstawu zbrojenia, ograniczenie rys skurczowych oraz poprawę współpracy betonu i stali. W górnej części stopy, po stronie wolnej od gruntu, również stosuje się siatkę zbrojeniową, jednak o mniejszym przekroju, pełniącą funkcję konstrukcyjną (segregator aktów prawnych).

Ważnym elementem prawidłowego zbrojenia ściany oporowej jest zachowanie odpowiedniej otuliny betonowej. W konstrukcjach stykających się z gruntem lub narażonych na wilgoć minimalna otulina powinna wynosić co najmniej 50 mm, a w środowiskach agresywnych nawet więcej. Odpowiednia otulina chroni stal przed korozją i zapewnia trwałość całej konstrukcji.

Podczas projektowania i zbrojenia ściany oporowej należy pamiętać o zapewnieniu ciągłości zbrojenia w połączeniu trzonu ze stopą. To miejsce jest szczególnie narażone na koncentrację naprężeń i powstawanie rys. Dlatego w tym obszarze nie powinno się przerywać prętów głównych, a ich średnice i liczba muszą wynikać z obliczeń statyczno-wytrzymałościowych. Typowe średnice prętów głównych w tego typu konstrukcjach mieszczą się w zakresie od 12 do 20 mm, przy rozstawie 10–20 cm, zależnie od wymiarów i wysokości ściany.

Stateczność wobec przewrócenia

Kolejnym ważnym aspektem jest odwodnienie. Nawet najlepiej zaprojektowana ściana oporowa nie będzie bezpieczna, jeśli woda opadowa lub gruntowa zacznie się gromadzić za jej trzonem. Dlatego w tylnej części konstrukcji stosuje się warstwę filtracyjną z kruszywa oraz perforowane rury drenarskie, które odprowadzają wodę poza obszar oddziaływania. Dodatkowo, w ścianie wykonuje się tzw. sączki – niewielkie otwory pozwalające na odpływ wody z przestrzeni za ścianą (uprawnienia budowlane).

Projektując ścianę oporową, inżynier musi również sprawdzić jej stateczność wobec przewrócenia, przesunięcia oraz nośność podłoża gruntowego. Konstrukcja powinna być tak zaprojektowana, aby momenty przewracające nie przekraczały momentów utrzymujących, a współczynnik bezpieczeństwa wobec przesunięcia wynosił co najmniej 1,5. W obliczeniach przyjmuje się różne modele parcia gruntu – najczęściej według teorii Coulomba lub Rankine’a – które pozwalają określić wartości parcia czynnego i biernego w zależności od kąta tarcia wewnętrznego gruntu, jego ciężaru objętościowego oraz kąta nachylenia powierzchni terenu.

Zbrojenie ściany oporowej

Zbrojenie ściany oporowej powinno być wykonane z zachowaniem zasad wynikających z Eurokodu 2 oraz wytycznych krajowych. Beton stosowany do wykonania takiej konstrukcji powinien mieć klasę co najmniej C25/30, natomiast stal zbrojeniowa najczęściej klasy B500B. Należy pamiętać, że ściany oporowe są elementami narażonymi nie tylko na obciążenia statyczne, ale również dynamiczne – np. od ruchu pojazdów lub drgań gruntu – dlatego projektant powinien uwzględnić również te czynniki w analizie (program egzamin ustny).

Wykonanie ściany oporowej wymaga precyzji oraz odpowiedniego nadzoru. Zbrojenie musi być ułożone zgodnie z projektem, zachowując wszystkie długości zakotwień, rozstawy i otuliny. Betonowanie powinno odbywać się w sposób ciągły, aby uniknąć powstawania zimnych spoin, które mogłyby osłabić konstrukcję. Po rozszalowaniu należy zwrócić uwagę na ewentualne rysy i pęknięcia, które mogą świadczyć o błędach wykonawczych lub zbyt szybkim obciążeniu ściany gruntem.

Przemyślana konstrukcja inżynierska

Dobrze zaprojektowana i prawidłowo zbrojona ściana oporowa może pracować bezawaryjnie przez dziesięciolecia. Kluczem jest jednak zrozumienie zasad jej działania – zarówno w kontekście mechaniki gruntów, jak i pracy samej konstrukcji żelbetowej. Właściwy dobór wymiarów, materiałów i zbrojenia to gwarancja, że ściana nie ulegnie zarysowaniom, przemieszczeniom ani uszkodzeniom spowodowanym przez wodę czy obciążenia gruntu (opinie o programie).

Ściana oporowa to zatem nie tylko masywny mur z betonu. To przemyślana konstrukcja inżynierska, która musi współpracować z gruntem, reagować na zmiany wilgotności i temperatury oraz zachowywać stabilność w każdych warunkach. Jej prawidłowe zbrojenie i odwodnienie to fundament trwałości całego układu, a każdy detal – od średnicy pręta po położenie sączka – ma znaczenie dla bezpieczeństwa użytkowników i długowieczności obiektu.
