Jak działają amortyzatory drgań w mostach i wieżowcach?

Współczesne mosty i wieżowce projektowane są coraz smuklej i coraz wyżej. Z punktu widzenia architektury oraz ekonomii materiałowej jest to ogromna zaleta, jednak z punktu widzenia inżynierii konstrukcyjnej pojawia się istotne wyzwanie: drgania. Obciążenia dynamiczne, takie jak wiatr, ruch pieszy, ruch pojazdów, a w przypadku wieżowców także oddziaływania sejsmiczne, powodują wzbudzanie drgań własnych konstrukcji. Jeżeli nie zostaną one skutecznie ograniczone, mogą prowadzić do dyskomfortu użytkowników, przyspieszonego zużycia elementów konstrukcyjnych, a w skrajnych przypadkach do zagrożenia bezpieczeństwa. Właśnie dlatego w nowoczesnym budownictwie inżynierskim coraz częściej stosuje się amortyzatory drgań (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Drgania konstrukcji

Drgania konstrukcji są zjawiskiem naturalnym. Każda konstrukcja posiada swoje częstotliwości własne, zależne od masy, sztywności i geometrii. Gdy częstotliwość wymuszenia zewnętrznego zbliża się do częstotliwości własnej, pojawia się zjawisko rezonansu, które prowadzi do gwałtownego wzrostu amplitudy drgań. W mostach rezonans może zostać wywołany przez rytmiczny marsz pieszych, ruch kolumn wojskowych, a nawet wiatr oddziałujący w sposób aerodynamiczny. W wieżowcach dominującym źródłem drgań jest wiatr, który generuje zarówno obciążenia statyczne, jak i dynamiczne, powodując kołysanie się górnych kondygnacji (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Amortyzatory drgań, nazywane również tłumikami drgań, są urządzeniami lub układami konstrukcyjnymi, których zadaniem jest pochłanianie energii drgań i redukcja ich amplitudy. Ich działanie opiera się na bardzo prostym, ale skutecznym założeniu: część energii drgającej konstrukcji zostaje przekazana do elementu tłumiącego, gdzie jest rozpraszana w postaci ciepła lub zamieniana na ruch o kontrolowanym charakterze. Dzięki temu konstrukcja główna drga mniej, a komfort i bezpieczeństwo użytkowania znacząco rosną.

Amplituda drgań całego obiektu

Najbardziej znanym i jednocześnie najczęściej stosowanym rozwiązaniem w wysokich budynkach jest tłumik masowy strojony, określany skrótem TMD od angielskiej nazwy Tuned Mass Damper. Jest to dodatkowa masa, zazwyczaj o bardzo dużym ciężarze, zawieszona lub podparta elastycznie w górnej części budynku. Masa ta jest „strojona” do konkretnej częstotliwości drgań konstrukcji, czyli dobrana w taki sposób, aby poruszała się w przeciwnej fazie do ruchu budynku. Gdy wieżowiec zaczyna się kołysać pod wpływem wiatru, masa tłumika porusza się w przeciwnym kierunku, generując siły, które redukują amplitudę drgań całego obiektu (segregator aktów prawnych).

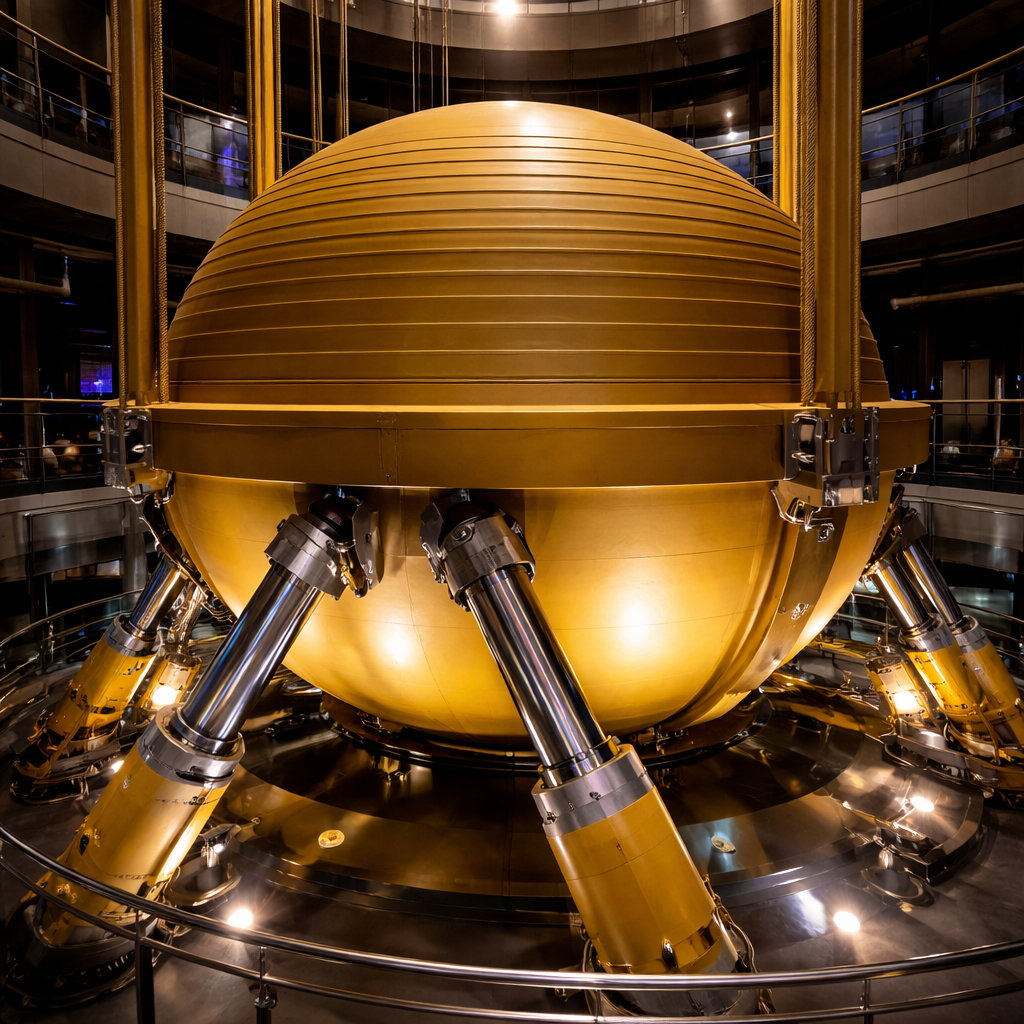

Spektakularnym przykładem takiego rozwiązania jest wieżowiec Taipei 101, w którym zastosowano kulisty tłumik masowy o masie ponad 600 ton. Jest on nie tylko elementem konstrukcyjnym, ale również atrakcją turystyczną, widoczną dla odwiedzających. W praktyce oznacza to, że podczas silnych wiatrów czy trzęsień ziemi użytkownicy budynku odczuwają znacznie mniejsze kołysanie, a konstrukcja jest lepiej chroniona przed zmęczeniem materiału.

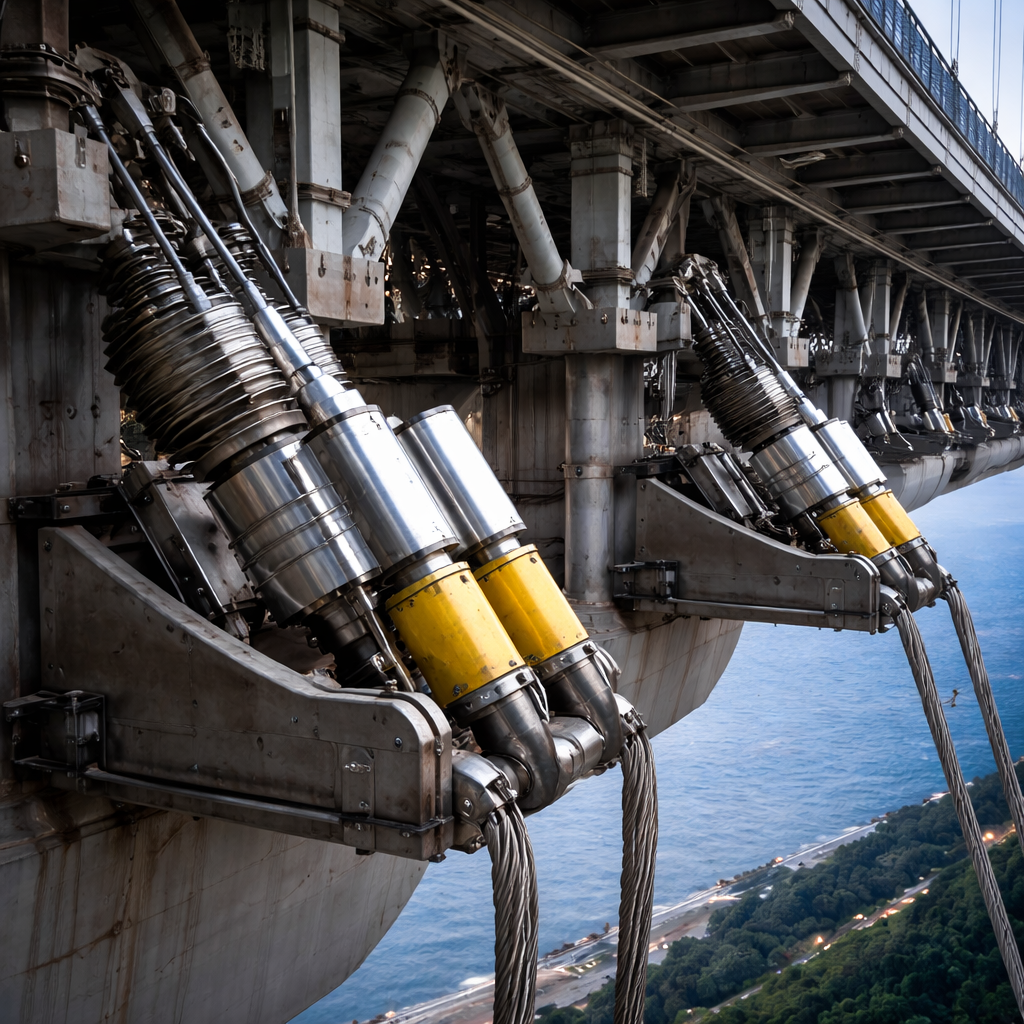

Tłumiki hydrauliczne

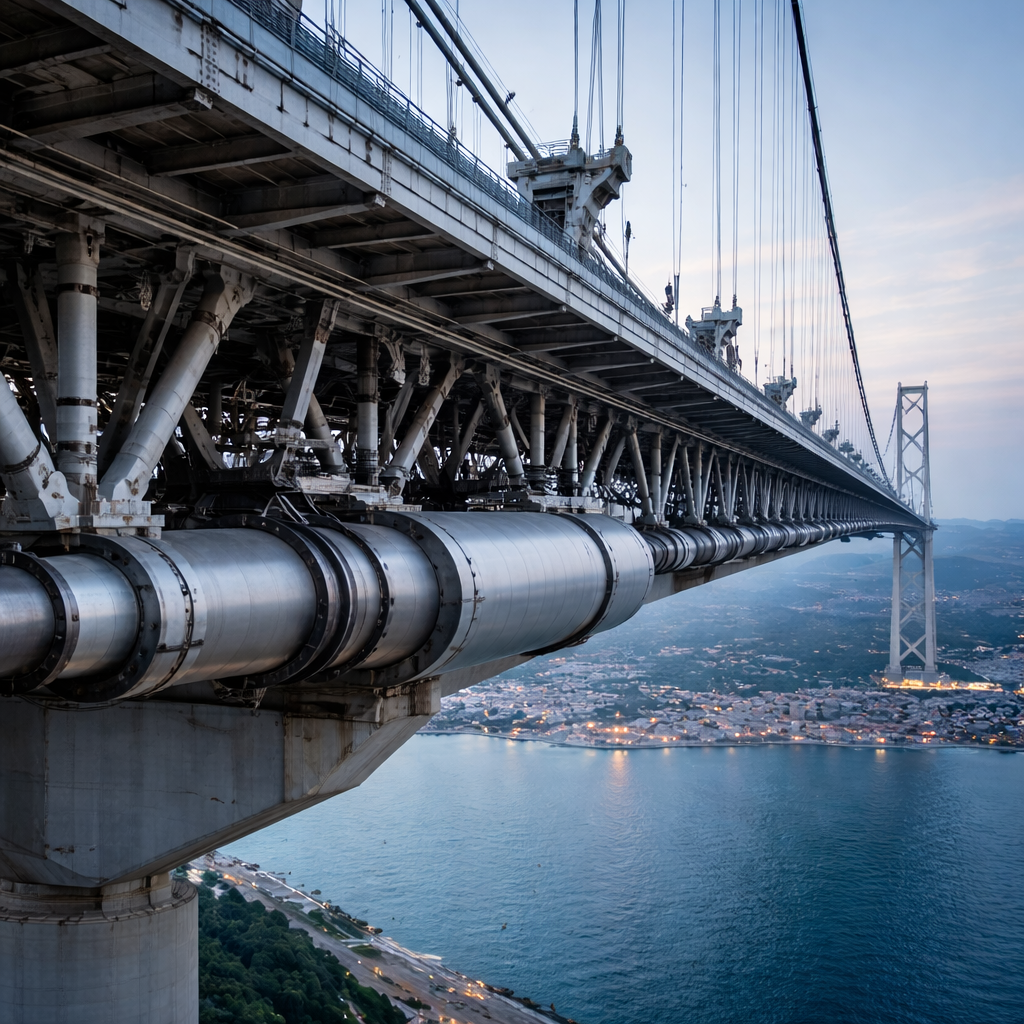

W mostach zasada działania amortyzatorów drgań jest podobna, choć same rozwiązania techniczne bywają bardziej zróżnicowane. W zależności od typu mostu, jego rozpiętości oraz charakteru obciążeń dynamicznych stosuje się tłumiki masowe, tłumiki lepko-sprężyste, tłumiki hydrauliczne lub aerodynamiczne elementy stabilizujące. W mostach pieszych szczególnym problemem są drgania pionowe i poziome wywołane ruchem pieszych. Jeżeli częstotliwość kroków użytkowników zbliży się do częstotliwości własnej konstrukcji, może dojść do niekontrolowanych drgań, które choć nie zawsze są groźne konstrukcyjnie, bywają bardzo niekomfortowe.

Znanym przypadkiem jest most Millennium Bridge w Londynie, który po otwarciu wykazywał nadmierne drgania boczne wywołane zsynchronizowanym ruchem pieszych. Problem rozwiązano poprzez instalację systemu amortyzatorów drgań, które skutecznie zmniejszyły amplitudy ruchu i pozwoliły na bezpieczne użytkowanie obiektu. Ten przykład doskonale pokazuje, że nawet nowoczesne konstrukcje wymagają czasem korekty dynamicznej już na etapie eksploatacji (uprawnienia budowlane).

Zaawansowane analizy numeryczne

Istotnym aspektem działania amortyzatorów drgań jest ich strojenie. Tłumik, aby był skuteczny, musi być dopasowany do konkretnej konstrukcji i dominującej częstotliwości drgań. W praktyce oznacza to zaawansowane analizy numeryczne, badania modelowe, a coraz częściej także monitoring dynamiczny obiektu w czasie rzeczywistym. Nowoczesne systemy tłumienia potrafią zmieniać swoje parametry w zależności od aktualnych warunków obciążenia, co określa się mianem aktywnych lub półaktywnych systemów kontroli drgań.

W wieżowcach coraz większą popularność zyskują tłumiki półaktywne, w których właściwości tłumiące są regulowane za pomocą systemów sterowania, czujników przyspieszeń i siłowników. Pozwala to na skuteczniejsze ograniczanie drgań w szerokim zakresie częstotliwości, co jest szczególnie ważne przy zmiennych warunkach wiatrowych. W mostach natomiast często preferuje się rozwiązania pasywne, ze względu na ich niezawodność i mniejsze wymagania eksploatacyjne.

Narastanie zjawisk zmęczeniowych

Amortyzatory drgań pełnią nie tylko funkcję poprawy komfortu użytkowników, ale także istotnie wpływają na trwałość konstrukcji. Redukcja amplitudy drgań oznacza mniejsze naprężenia zmienne w elementach nośnych, a co za tym idzie wolniejsze narastanie zjawisk zmęczeniowych. W przypadku mostów o dużych rozpiętościach, gdzie elementy konstrukcyjne pracują przez dziesiątki lat pod wpływem milionów cykli obciążenia, ma to ogromne znaczenie ekonomiczne i bezpieczeństwa (program egzamin ustny).

Współczesna inżynieria

Współczesna inżynieria coraz częściej traktuje tłumienie drgań jako integralną część projektu, a nie dodatek stosowany jedynie w sytuacjach problemowych. Już na etapie koncepcji architektonicznej analizuje się zachowanie dynamiczne obiektu i przewiduje miejsce oraz typ amortyzatorów. Dzięki temu możliwe jest projektowanie lżejszych, smuklejszych i bardziej efektywnych konstrukcji, które spełniają wysokie wymagania estetyczne, a jednocześnie zapewniają komfort i bezpieczeństwo użytkowników (opinie o programie).

Podsumowując, amortyzatory drgań w mostach i wieżowcach są kluczowym elementem nowoczesnego budownictwa inżynierskiego. Ich działanie opiera się na przejmowaniu i rozpraszaniu energii drgań, co pozwala na skuteczną redukcję amplitud ruchu konstrukcji. Dzięki nim możliwe jest wznoszenie coraz śmielszych obiektów, które nie tylko imponują skalą i formą, ale również spełniają rygorystyczne wymagania użytkowe i trwałościowe. W dobie rosnących oczekiwań wobec infrastruktury i architektury wysokościowej, rola amortyzatorów drgań będzie z pewnością nadal rosła, stając się jednym z fundamentów bezpiecznego i komfortowego środowiska zbudowanego.
