Jak kontroluje się rysy i przemieszczenia w mostach betonowych

Kontrola rys i przemieszczeń w mostach betonowych jest jednym z kluczowych zagadnień inżynierii mostowej, bezpośrednio związanym z bezpieczeństwem użytkowników, trwałością konstrukcji oraz kosztami jej utrzymania. Mosty betonowe, zarówno żelbetowe, sprężone, jak i zespolone, pracują w zmiennych warunkach obciążeń, temperatury i oddziaływań środowiskowych. Rysy i przemieszczenia są naturalnym elementem ich pracy, jednak ich nadmierny rozwój może świadczyć o postępującej degradacji lub błędach projektowych i wykonawczych. Dlatego systematyczna kontrola tych zjawisk stanowi podstawę właściwego zarządzania obiektami mostowymi (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Rysy w mostach betonowych mogą pojawiać się już na etapie budowy, ale także w trakcie wieloletniej eksploatacji. Ich powstawanie jest wynikiem skurczu betonu, pełzania, obciążeń użytkowych, zmian temperatury, osiadań podpór lub oddziaływań dynamicznych wywołanych ruchem pojazdów. W praktyce inżynierskiej nie każda rysa jest zagrożeniem dla konstrukcji, jednak kluczowe znaczenie ma ich charakter, szerokość, długość, orientacja oraz tempo rozwoju w czasie. To właśnie te parametry są podstawą oceny, czy dana rysa ma charakter konstrukcyjny, czy jedynie technologiczny lub powierzchniowy.

Rysy w mostach betonowych

Pierwszym i najprostszym etapem kontroli rys w mostach betonowych są oględziny wizualne. Stanowią one obowiązkowy element przeglądów okresowych i pozwalają na wczesne wykrycie niepokojących zmian. Doświadczony inżynier potrafi na podstawie samego obrazu rys wstępnie określić ich przyczynę, na przykład odróżnić rysy zginane od rys skurczowych czy termicznych. Oględziny są szczególnie istotne w strefach największych naprężeń, takich jak przęsła środkowe, strefy podporowe, gzymsy, płyty pomostowe oraz miejsca styku elementów prefabrykowanych (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

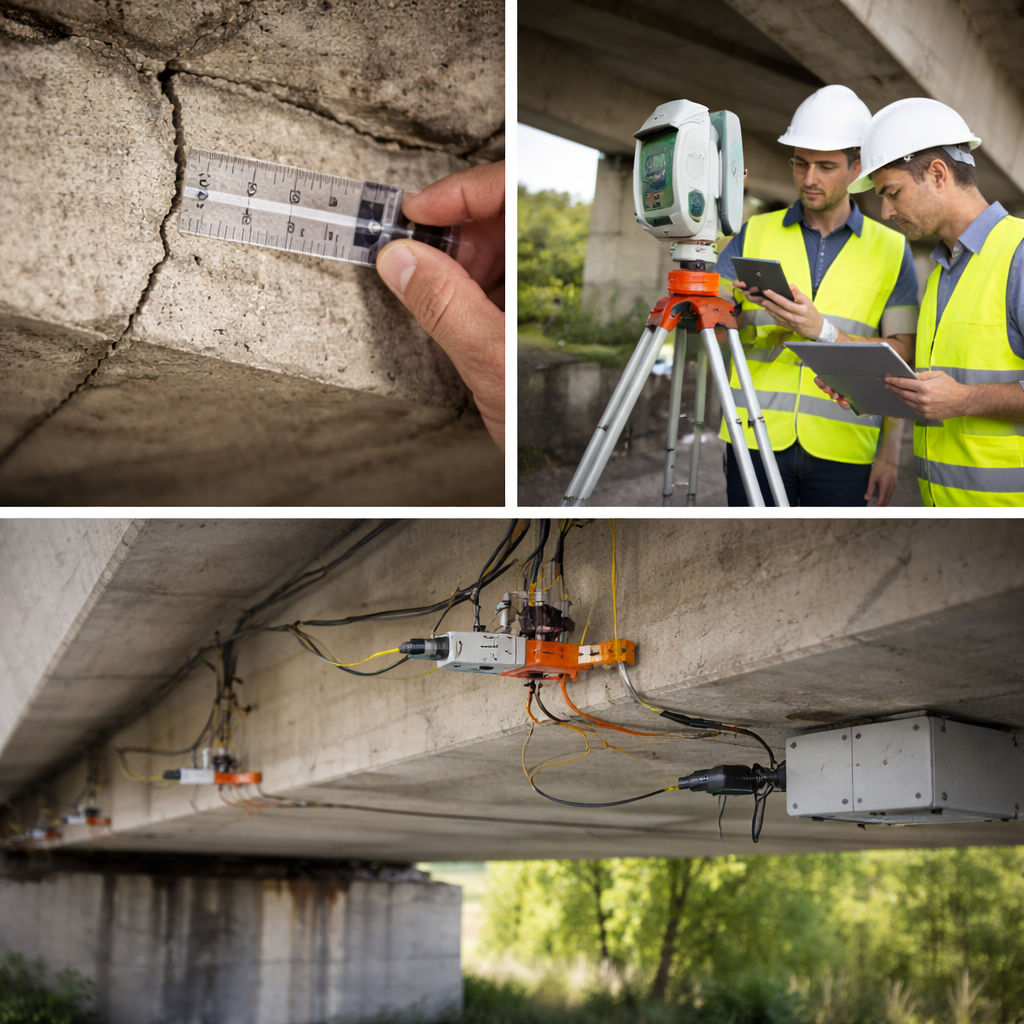

W celu bardziej precyzyjnej kontroli rys stosuje się pomiary ich szerokości. Najczęściej wykorzystuje się do tego szczelinomierze mechaniczne lub optyczne, które umożliwiają odczyt szerokości rysy z dokładnością do setnych części milimetra. W przypadku mostów o dużym znaczeniu komunikacyjnym lub obiektów zabytkowych pomiary te są wykonywane cyklicznie, co pozwala ocenić, czy rysa jest stabilna, czy też ulega stopniowemu poszerzaniu. Informacja ta ma kluczowe znaczenie dla dalszych decyzji eksploatacyjnych.

Fotogrametria

Coraz częściej w kontroli rys w mostach betonowych wykorzystuje się metody cyfrowe. Fotogrametria, skanowanie laserowe oraz analiza obrazu umożliwiają dokumentowanie rys w sposób obiektywny i porównywalny w czasie. Wysokorozdzielcze zdjęcia wykonywane z tego samego punktu pozwalają na precyzyjne śledzenie zmian geometrii rys nawet na bardzo dużych powierzchniach. Takie rozwiązania są szczególnie przydatne w trudno dostępnych miejscach, gdzie tradycyjne pomiary ręczne byłyby czasochłonne lub niebezpieczne (segregator aktów prawnych).

Równolegle z kontrolą rys prowadzi się monitoring przemieszczeń mostów betonowych. Przemieszczenia są naturalnym efektem pracy konstrukcji pod wpływem obciążeń stałych, zmiennych i temperatury, jednak ich nadmierna wartość lub zmiana charakteru mogą świadczyć o poważnych problemach konstrukcyjnych. Kontroli podlegają zarówno przemieszczenia pionowe przęseł, jak i poziome przesunięcia podpór oraz obroty łożysk mostowych.

Pomiary geodezyjne

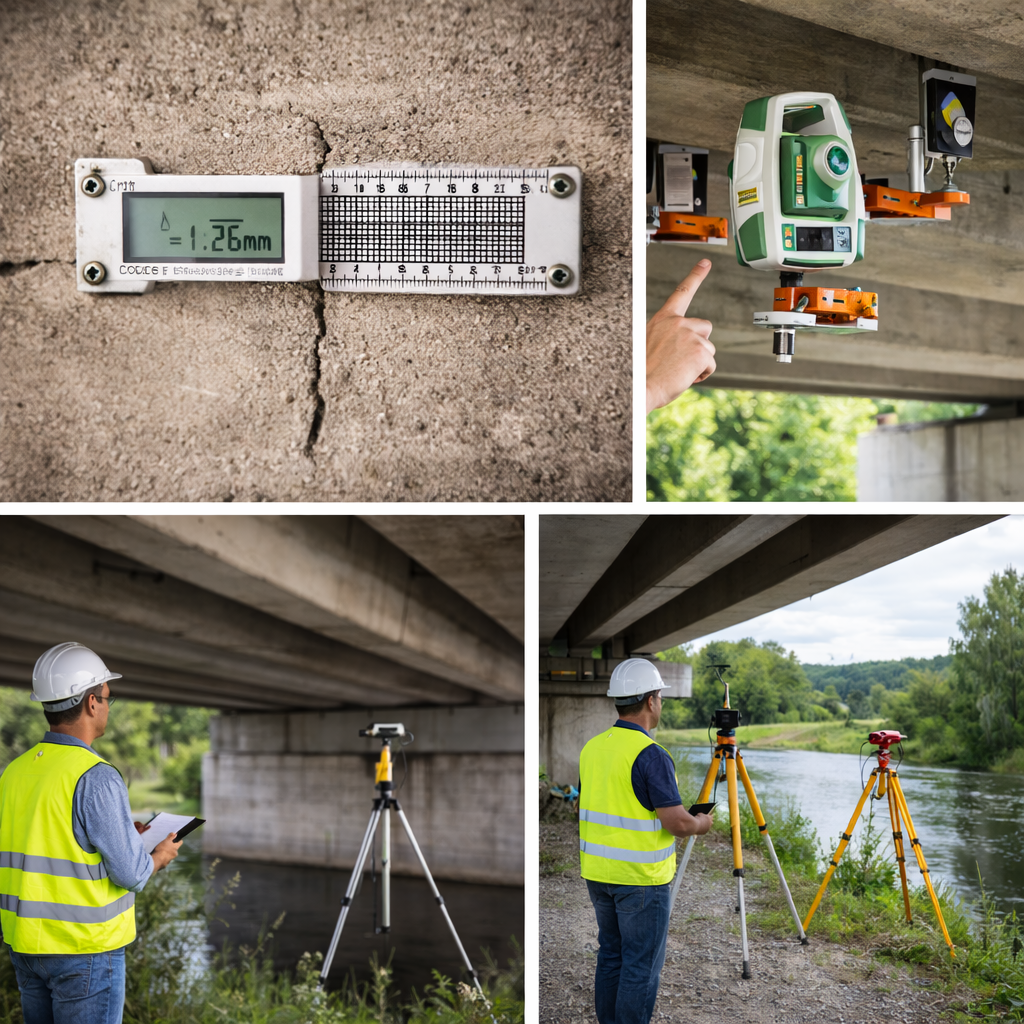

Najczęściej stosowaną metodą kontroli przemieszczeń są pomiary geodezyjne. Niwelacja precyzyjna pozwala na bardzo dokładne określenie ugięć przęseł mostowych, a pomiary tachimetryczne umożliwiają kontrolę przemieszczeń poziomych i przemieszczeń względnych poszczególnych elementów konstrukcji. Regularne kampanie pomiarowe, prowadzone w tych samych punktach odniesienia, pozwalają na analizę trendów i wczesne wykrycie niepokojących zmian.

W nowoczesnych obiektach mostowych coraz częściej stosuje się stałe systemy monitoringu przemieszczeń. Czujniki przemieszczeń liniowych, inklinometry oraz czujniki temperatury umożliwiają ciągły zapis pracy konstrukcji w czasie rzeczywistym. Takie systemy pozwalają nie tylko na rejestrację maksymalnych ugięć, ale także na analizę wpływu warunków atmosferycznych, natężenia ruchu czy zdarzeń ekstremalnych, takich jak przejazdy pojazdów ponadnormatywnych (uprawnienia budowlane).

Systematyczny wzrost szerokości rys

Szczególnie istotne jest powiązanie informacji o rysach i przemieszczeniach. W wielu przypadkach to właśnie korelacja obu zjawisk pozwala na właściwą interpretację stanu technicznego mostu betonowego. Na przykład systematyczny wzrost szerokości rys w strefie rozciąganej przęsła, połączony z narastającym ugięciem, może świadczyć o postępującej utracie sztywności konstrukcji. Z kolei stabilne rysy przy niezmiennych przemieszczeniach często oznaczają, że konstrukcja pracuje zgodnie z założeniami projektowymi.

W praktyce inżynierskiej kontrola rys i przemieszczeń nie kończy się na samych pomiarach. Kluczowe znaczenie ma interpretacja wyników w odniesieniu do obliczeń projektowych, obowiązujących norm oraz rzeczywistych warunków eksploatacji. W wielu przypadkach konieczne jest wykonanie analiz numerycznych, które pozwalają ocenić, czy obserwowane wartości mieszczą się w dopuszczalnych granicach, czy też wymagają podjęcia działań naprawczych lub wzmacniających.

Kontrola rys i przemieszczeń

Kontrola rys i przemieszczeń w mostach betonowych ma również ogromne znaczenie dla trwałości obiektu. Rysy, nawet jeśli nie zagrażają bezpośrednio nośności konstrukcji, mogą stanowić drogę wnikania wody, chlorków i innych agresywnych substancji. W dłuższej perspektywie prowadzi to do korozji zbrojenia, osłabienia przekroju i przyspieszonej degradacji betonu. Dlatego w wielu przypadkach decyzja o naprawie rys podejmowana jest nie tylko ze względów statycznych, ale również eksploatacyjnych.

Współczesne podejście do utrzymania mostów betonowych

Współczesne podejście do utrzymania mostów betonowych coraz częściej opiera się na koncepcji monitoringu długoterminowego. Zamiast reagować dopiero w momencie wystąpienia widocznych uszkodzeń, zarządcy obiektów dążą do ciągłej kontroli kluczowych parametrów pracy konstrukcji. Pozwala to na wczesne wykrycie niekorzystnych trendów i planowanie działań naprawczych w sposób bardziej efektywny i ekonomiczny (opinie o programie).

Kontrola rys i przemieszczeń w mostach betonowych jest więc procesem wieloetapowym, łączącym tradycyjne metody inżynierskie z nowoczesnymi technologiami pomiarowymi. Jej skuteczność zależy nie tylko od zastosowanych narzędzi, ale przede wszystkim od wiedzy i doświadczenia osób interpretujących wyniki. Prawidłowo prowadzony monitoring pozwala zapewnić bezpieczeństwo użytkowników, wydłużyć okres eksploatacji obiektu oraz racjonalnie zarządzać kosztami utrzymania infrastruktury mostowej.
