Jak ocenić stabilność skarpy – podstawowe pojęcia i przykłady

Ocena stabilności skarpy jest jednym z kluczowych zagadnień geotechniki, zwłaszcza w kontekście inwestycji budowlanych realizowanych na terenach o zróżnicowanym ukształtowaniu terenu. Skarpa, czyli naturalna lub sztuczna pochyłość terenu, może w określonych warunkach utracić stateczność, prowadząc do zjawisk osuwiskowych. Takie procesy są niebezpieczne zarówno dla obiektów budowlanych, jak i dla infrastruktury drogowej, kolejowej czy instalacji podziemnych (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Aby prawidłowo ocenić, czy skarpa jest stabilna, konieczne jest zrozumienie mechanizmów jej pracy, czynników wpływających na powstawanie osuwisk oraz metod obliczeniowych stosowanych przez geotechników. Współczesna analiza stateczności skarp łączy elementy geologii, mechaniki gruntów, hydrologii i obserwacji terenowych, dzięki czemu możliwa jest trafna ocena ryzyka oraz odpowiedni dobór środków zabezpieczających. Stabilność skarp to temat niezwykle istotny w Polsce, gdzie liczne regiony, zwłaszcza południowe, charakteryzują się obecnością gruntów spoistych, stromych stoków oraz intensywnych opadów, które cyklicznie prowadzą do uaktywnienia ruchów masowych.

Wartość współczynnika

Pierwszym krokiem w ocenie stabilności skarpy jest zrozumienie, jakie siły działają na grunt, i w jaki sposób równowaga pomiędzy nimi może zostać zachwiana. Mechanika gruntów zakłada, że skarpa pozostaje stabilna, jeśli siły oporu gruntu są większe niż siły powodujące jej przesunięcie. Jeżeli jednak siły ścinające, wynikające z ciężaru własnego gruntu, obecności wody lub dodatkowych obciążeń powierzchniowych, przewyższą siły oporu, następuje utrata stateczności. To właśnie różnica pomiędzy tymi siłami decyduje o współczynniku bezpieczeństwa, który jest podstawowym parametrem służącym do oceny skarpy. Wartość współczynnika większa od jedności oznacza, że skarpa jest stabilna w danych warunkach, natomiast wartość mniejsza od jedności wskazuje na zagrożenie osuwiskiem. W praktyce projektowej dąży się do uzyskania współczynnika bezpieczeństwa powyżej wartości minimalnych określonych normami, aby zapewnić dodatkowy margines bezpieczeństwa na wypadek nieprzewidzianych zmian warunków gruntowych czy hydrologicznych (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Stabilność skarp

Ogromny wpływ na stabilność skarp ma rodzaj gruntu, z jakiego są zbudowane. Grunty spoiste, takie jak gliny czy iły, cechują się dużą wytrzymałością na ścinanie, ale są jednocześnie bardzo wrażliwe na zmianę wilgotności. Jeżeli grunt ulegnie nawodnieniu, jego spoistość maleje, a skarpa staje się podatna na zsuwanie. Grunty niespoiste, takie jak piaski czy żwiry, mają inną charakterystykę – ich wytrzymałość zależy głównie od kąta tarcia wewnętrznego, a procesy osuwiskowe zachodzą w nich zwykle szybciej i gwałtowniej. Czynnikiem decydującym o rodzaju potencjalnego osuwiska jest również nachylenie skarpy. Im bardziej stroma jest skarpa, tym większe siły działają na jej podłoże i tym większe ryzyko utraty stateczności. Istotne znaczenie ma również geometria skarpy, w tym jej wysokość, kąt nachylenia, ukształtowanie podnóża oraz ewentualne podcięcia powstałe w wyniku działalności człowieka. Podcięcie stopy skarpy, na przykład przez wykopy budowlane, roboty drogowe czy erozję wodną, może doprowadzić do nagłej utraty równowagi masy gruntowej (segregator aktów prawnych).

Procesy osuwiskowe

Kolejnym istotnym zagadnieniem jest wpływ wody na stabilność skarpy. Woda jest jednym z najważniejszych czynników odpowiedzialnych za inicjowanie osuwisk. Nawodnienie gruntu prowadzi do zwiększenia jego ciężaru, zmniejszenia spoistości oraz rozluźnienia struktury. W gruntach spoistych, takich jak gliny, woda może powodować pęcznienie i powstawanie nieciągłości strukturalnych, które przyspieszają procesy osuwiskowe. W gruntach niespoistych woda zmniejsza efektywne naprężenia, co osłabia opór gruntu przed zsuwaniem. Szczególnie niebezpieczne są sytuacje, w których poziom wód gruntowych gwałtownie się podnosi, na przykład po intensywnych opadach lub podczas roztopów. W takich przypadkach może dojść do tzw. upłynnienia gruntu, co jest typowym mechanizmem prowadzącym do katastrofalnych osuwisk. Geotechnicy uwzględniają w swoich analizach nie tylko aktualne warunki wodne, ale także ryzyka związane z sezonowością i klimatem, a także obecnością drenaży, odwodnień lub nieszczelnych elementów infrastruktury, które mogą zmieniać rozkład ciśnienia porowego.

Ocena stabilności skarpy

Ocena stabilności skarpy wymaga również rozpoznania geologicznego. Często skarpy zbudowane są z warstw o różnych właściwościach, co prowadzi do złożonych mechanizmów ruchu. Jeżeli w podłożu występują warstwy słabonośne, takie jak iły czy namuły, mogą one stanowić potencjalne powierzchnie poślizgu. W praktyce oznacza to, że nawet jeśli górna część skarpy wydaje się stabilna, osuwisko może zainicjować się na głębokości kilku lub kilkunastu metrów, a jego powierzchnia ślizgu będzie przebiegać po granicy warstw o mniejszej wytrzymałości. Dlatego badania geotechniczne są niezbędnym etapem oceny stateczności skarpy. Obejmuje to odwierty geotechniczne, sondowania, analizy laboratoryjne oraz badania geofizyczne, które pozwalają określić parametry gruntu, takie jak spoistość, kąt tarcia wewnętrznego, ciężar objętościowy i przepuszczalność (uprawnienia budowlane).

Analiza stateczności skarp

Analiza stateczności skarp wykonywana jest zwykle za pomocą metod obliczeniowych, które pozwalają przewidzieć, czy skarpa jest bezpieczna. Jedną z najczęściej stosowanych metod jest metoda krążących cylindrów (metoda Bishopa, Janbu, Felleniusa), która zakłada, że osuwisko przebiega po powierzchni o kształcie łuku kołowego. Metoda ta pozwala określić współczynnik bezpieczeństwa poprzez analizę równowagi sił działających na wycinek gruntu. W bardziej skomplikowanych przypadkach stosuje się metody numeryczne, takie jak MES, które umożliwiają modelowanie złożonych warunków geologicznych, różnych rodzajów obciążeń oraz wpływu wody. Obliczenia tego typu pozwalają symulować różne scenariusze, na przykład wpływ intensywnych opadów, odcięcia stopy skarpy, dodatkowego obciążenia budynkiem lub drganiami.

Usunięcie warstwy

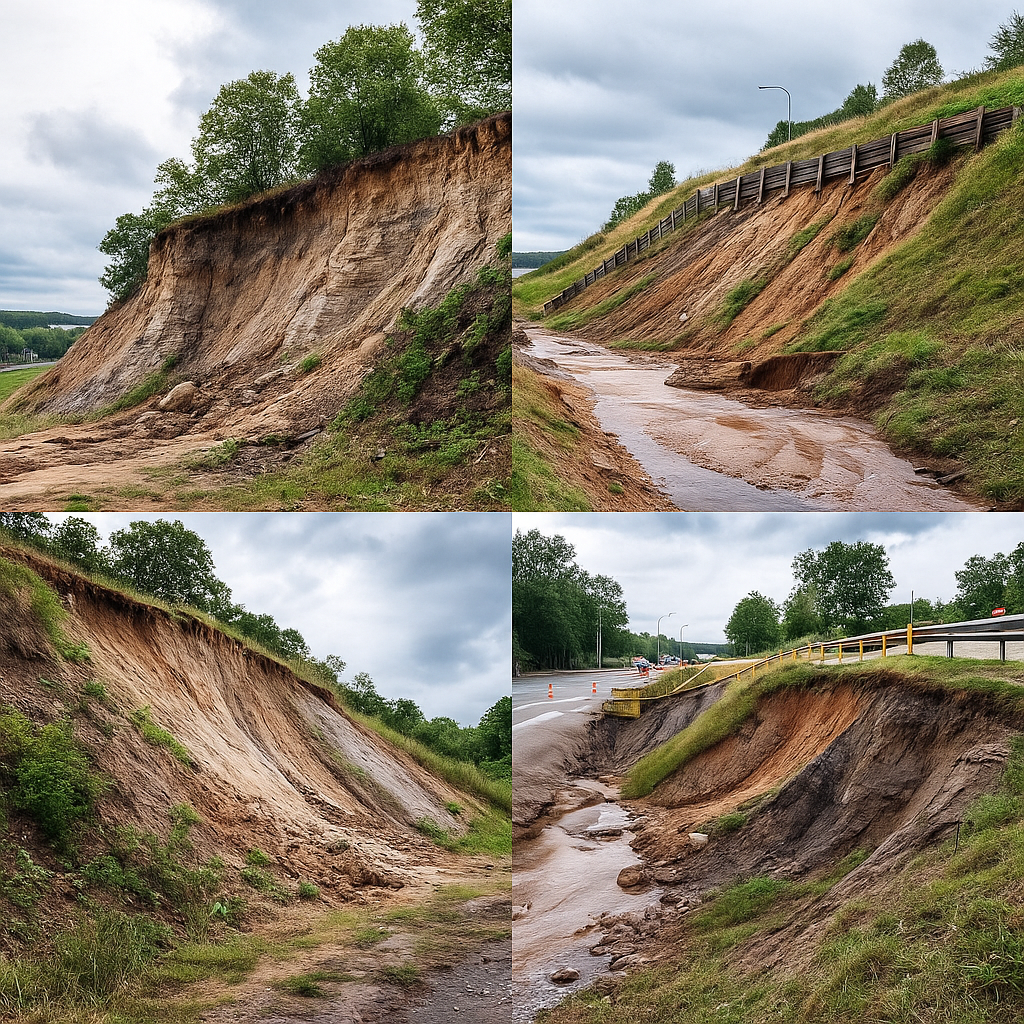

Przykłady praktyczne jasno pokazują, jak różne czynniki wpływają na stabilność skarp. Jednym z typowych przypadków osuwisk są sytuacje, w których podczas budowy drogi dochodzi do podcięcia stopy skarpy. Usunięcie warstwy podtrzymującej prowadzi do osłabienia struktury, a skarpa zaczyna się przesuwać w dół. Innym przykładem są osuwiska powstające na skarpach rzecznych, gdzie proces erozji od strony wody prowadzi do powolnego podmywania podłoża. W połączeniu z nawodnieniem od opadów skarpa może ulec gwałtownemu zniszczeniu. W terenach górskich często obserwuje się osuwiska powierzchniowe, które powstają po intensywnych opadach na stokach pokrytych glebami gliniastymi. Grunt nasyca się wodą, traci spoistość i zaczyna spływać po stokach, często zabierając ze sobą drogi, ogrodzenia i budynki.

Ocena stabilności skarpy

Ocena stabilności skarpy wymaga holistycznego podejścia, uwzględniającego zarówno parametry geotechniczne, jak i warunki hydrologiczne, geologiczne oraz wpływ działalności człowieka. Eksperci analizują, jak grunt zachowa się w różnych warunkach, a następnie dobierają odpowiednie środki zabezpieczające. W zależności od sytuacji mogą to być dreny, mury oporowe, geosiatki, palisady, gwoździe gruntowe lub przebudowa samej geometrii skarpy poprzez jej wypłaszczenie. Najważniejsze jest, aby ocena była wykonana na podstawie rzetelnych badań i właściwej interpretacji danych, ponieważ tylko wówczas możliwe jest skuteczne zapobieganie zjawiskom osuwiskowym (opinie o programie).

Stabilność skarpy jest jednym z kluczowych elementów bezpieczeństwa w inżynierii lądowej. Jej właściwa ocena pozwala uniknąć kosztownych awarii, katastrof budowlanych i zniszczeń infrastruktury. Wiedza o tym, jak działają siły w gruncie, jak woda wpływa na osuwiska oraz jak rozpoznawać potencjalne zagrożenia, jest niezbędna zarówno dla projektantów, jak i dla inwestorów. Zrozumienie tych podstawowych pojęć pozwala właściwie interpretować wyniki analiz geotechnicznych oraz podejmować decyzje, które zapewnią długotrwałą stabilność terenu i bezpieczeństwo użytkowników.
