Jak powstają dylatacje w konstrukcjach mostowych

Dylatacje w konstrukcjach mostowych są jednym z najważniejszych elementów wpływających na trwałość, bezpieczeństwo i prawidłową eksploatację mostu. Ich rola polega na umożliwieniu konstrukcji swobodnego odkształcania się pod wpływem różnych czynników, takich jak temperatura, skurcz betonu, pełzanie, obciążenia użytkowe czy osiadanie podpór (segregator na egzamin ustny - pytania i opracowane odpowiedzi). Bez dylatacji most mógłby ulec uszkodzeniu – pęknięciom, zarysowaniom lub nawet zniszczeniu, ponieważ materiały konstrukcyjne, mimo swojej sztywności, nie są w pełni odporne na zmiany długości i kształtu. Zrozumienie, jak powstają dylatacje w konstrukcjach mostowych, wymaga omówienia zarówno ich projektowania, jak i realizacji oraz zasad działania w eksploatacji.

Dylatacje w mostach

Dylatacje powstają już na etapie koncepcji i projektu mostu, kiedy inżynierowie analizują, jak konstrukcja będzie reagować na zmiany środowiskowe i eksploatacyjne. Każdy materiał budowlany ma określony współczynnik rozszerzalności cieplnej. Oznacza to, że wraz ze wzrostem temperatury elementy konstrukcyjne, takie jak belki czy płyty mostowe, wydłużają się, a w niskich temperaturach – kurczą. Dla przykładu, stal i beton mają różne wartości tego współczynnika, co w połączeniu z długością przęsła może dawać odkształcenia rzędu kilku centymetrów lub nawet dziesiątek centymetrów w długich mostach. Projektant musi zatem przewidzieć, w jaki sposób konstrukcja skompensuje te ruchy, aby nie doszło do przeciążenia podpór, pękania nawierzchni ani deformacji barier ochronnych (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Dylatacje w mostach to w rzeczywistości celowe przerwy w ciągłości konstrukcji, które umożliwiają jej swobodne przemieszczenia. Mogą one występować zarówno w ustroju nośnym, jak i w nawierzchni oraz wyposażeniu mostu. Na ogół stosuje się je w miejscach, gdzie kończą się przęsła lub gdzie konstrukcja zmienia swój układ statyczny. W praktyce oznacza to, że mosty wieloprzęsłowe dzieli się na tzw. odcinki dylatacyjne, w których każdy fragment może pracować niezależnie od sąsiedniego. Takie rozwiązanie pozwala kontrolować deformacje i ogranicza ich wpływ na cały obiekt.

Proces powstawania dylatacji

Proces powstawania dylatacji zaczyna się od wyznaczenia miejsc, w których mają one występować. Wymaga to dokładnych obliczeń statycznych i termicznych. Inżynierowie analizują, jak most będzie zachowywał się w skrajnych warunkach – przy maksymalnym mrozie i największym upale, przy pełnym obciążeniu ruchem pojazdów oraz w stanie bez obciążenia. Na tej podstawie określa się zakres możliwych przemieszczeń – czyli ile milimetrów lub centymetrów konstrukcja może się wydłużyć lub skrócić. Następnie dobiera się odpowiedni typ urządzenia dylatacyjnego, które zapewni płynne i bezpieczne przenoszenie obciążeń przy jednoczesnym umożliwieniu tych ruchów (segregator aktów prawnych).

Podczas realizacji mostu dylatacje wykonuje się na etapie betonowania poszczególnych segmentów lub montażu prefabrykowanych elementów. W konstrukcjach betonowych stosuje się szczeliny dylatacyjne, które są pozostawione w formie przerw między segmentami płyty pomostowej. Następnie szczeliny te są wypełniane odpowiednim materiałem elastycznym lub zabezpieczane urządzeniami dylatacyjnymi. W przypadku mostów stalowych dylatacje tworzy się poprzez połączenia ślizgowe, przeguby lub specjalne profile umożliwiające przesuwanie się elementów względem siebie. Kluczowe znaczenie ma tutaj zachowanie szczelności i trwałości połączenia – dylatacja nie może dopuszczać do przedostawania się wody i zanieczyszczeń do wnętrza konstrukcji, gdyż mogłoby to prowadzić do korozji i degradacji betonu.

Nowoczesne dylatacje mostowe

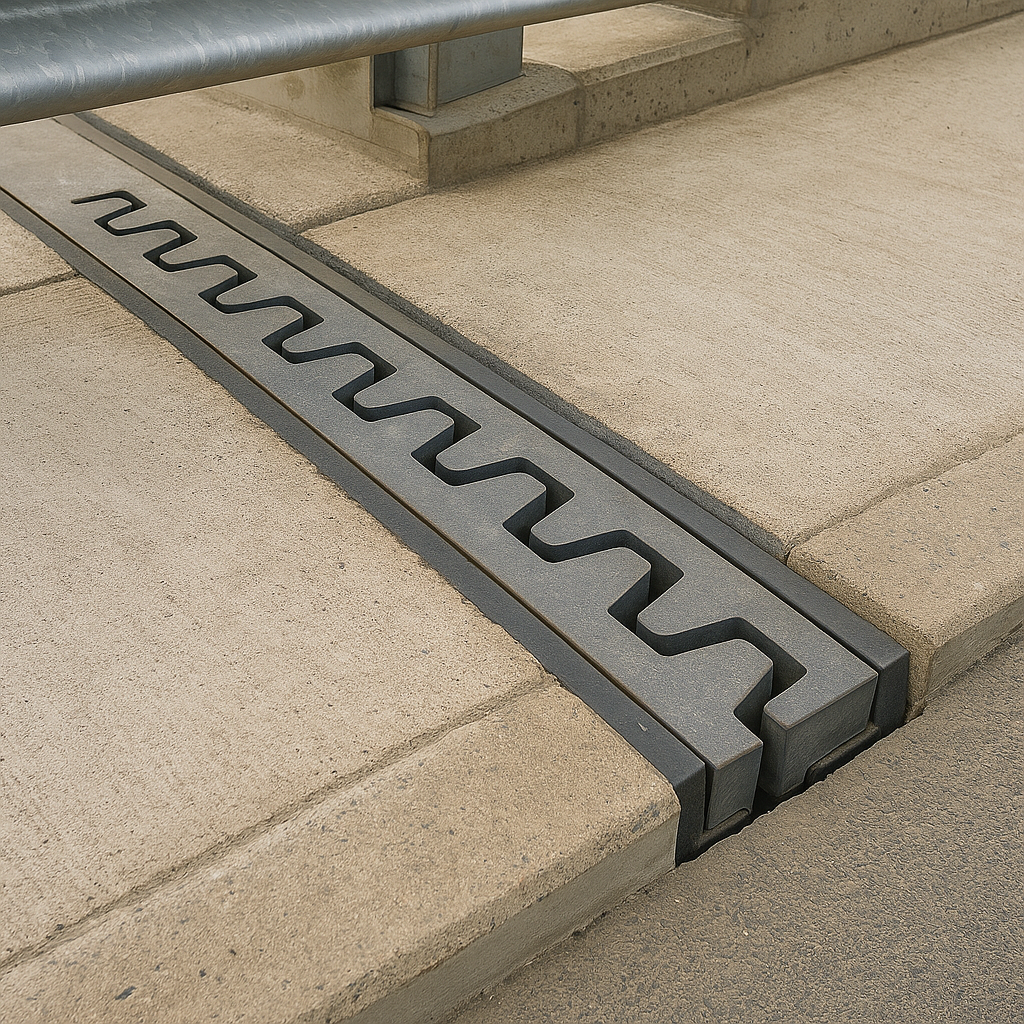

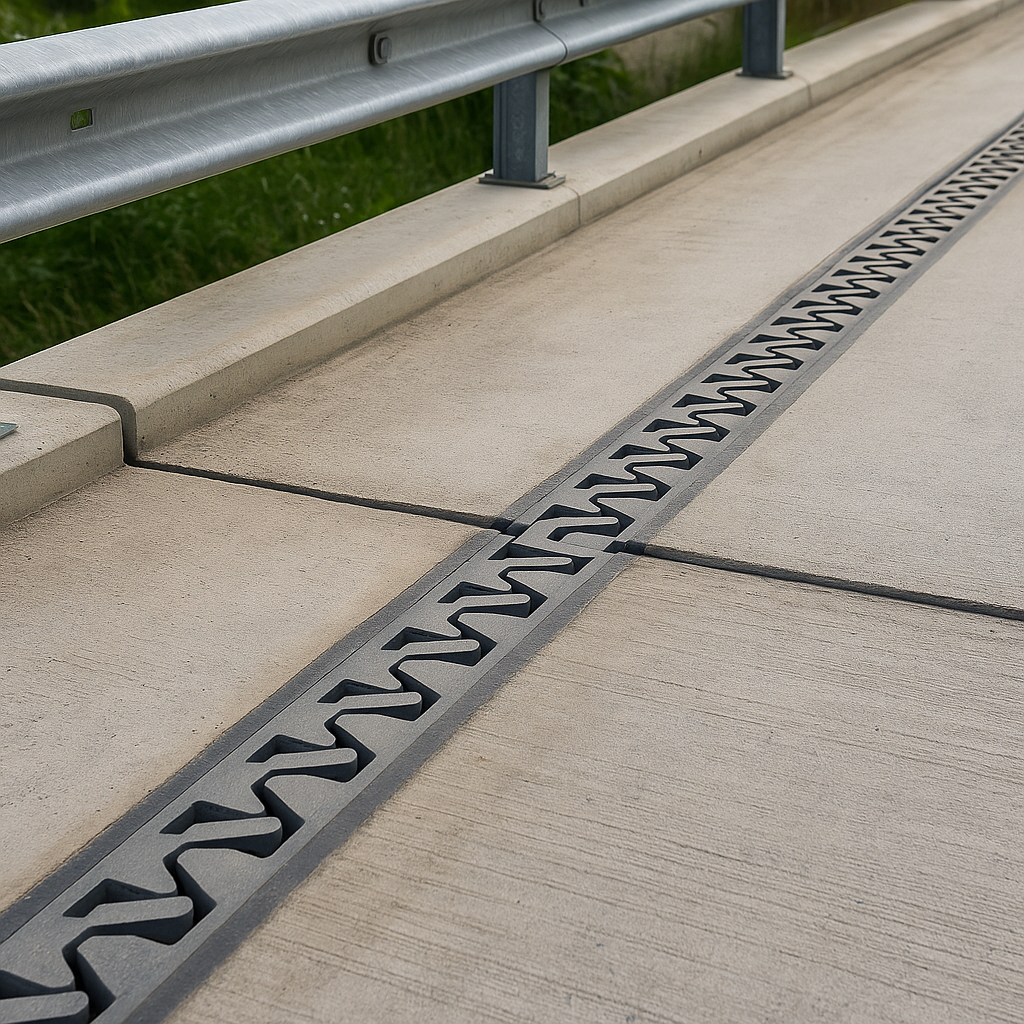

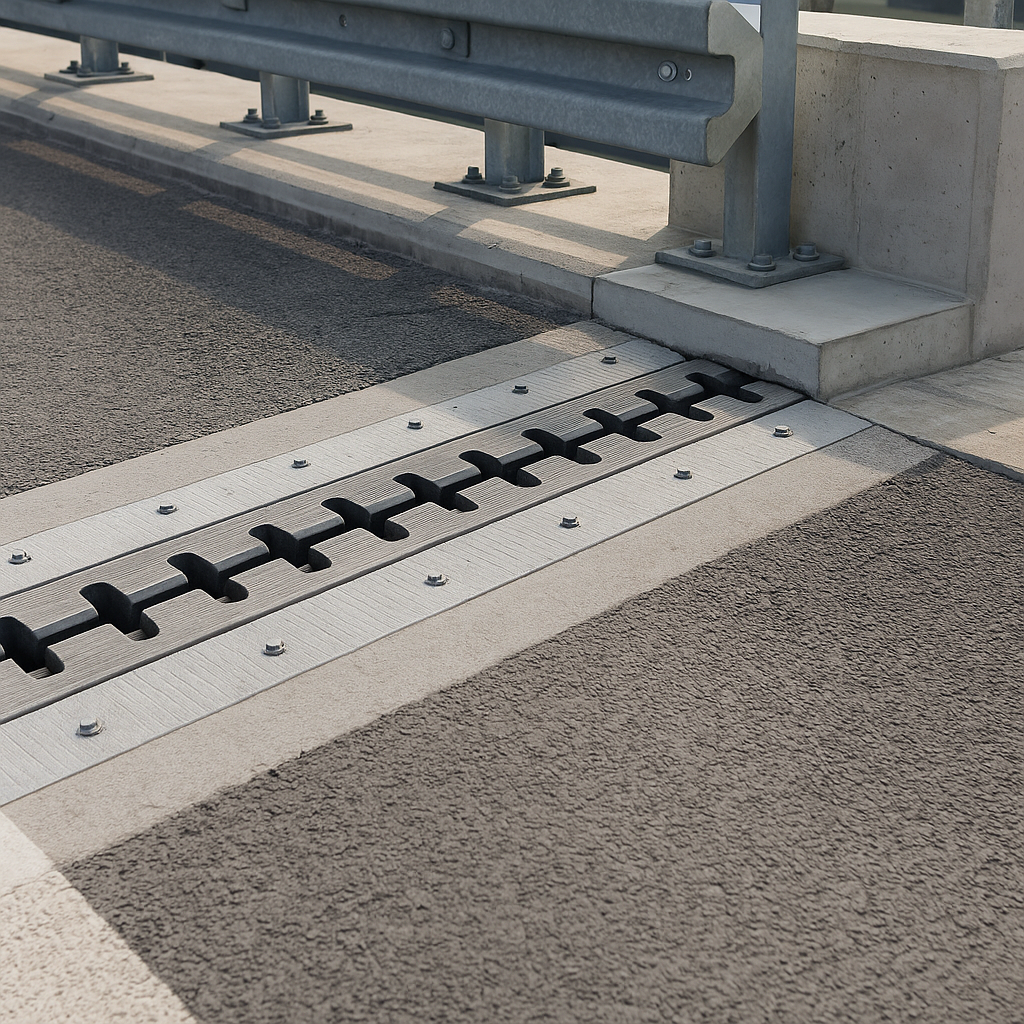

Nowoczesne dylatacje mostowe składają się z kilku elementów. Najbardziej widoczny jest profil dylatacyjny, czyli elastyczny lub stalowy element zamontowany w miejscu przerwy konstrukcyjnej, który umożliwia ruchy mostu, a jednocześnie zapewnia płynność jazdy i szczelność nawierzchni. Poniżej znajdują się elementy mocujące i uszczelniające, które przenoszą obciążenia z jezdni na konstrukcję nośną. Współczesne technologie umożliwiają stosowanie bardzo zaawansowanych systemów dylatacyjnych, takich jak dylatacje szczelinowe, modułowe, belkowe czy gumowe. Wybór odpowiedniego typu zależy od długości mostu, rodzaju konstrukcji, wielkości przemieszczeń oraz warunków eksploatacji (uprawnienia budowlane).

Powstawanie dylatacji nie ogranicza się tylko do samej konstrukcji nośnej. Dylatacje muszą być również uwzględnione w elementach towarzyszących – w nawierzchni asfaltowej lub betonowej, barierach, balustradach, chodnikach, a także w odwodnieniu mostu. Każdy z tych elementów musi mieć możliwość niezależnego ruchu, aby nie doszło do jego uszkodzenia. Na przykład balustrady po obu stronach szczeliny dylatacyjnej są zwykle przerywane i połączone specjalnym elementem elastycznym lub stalowym łącznikiem przesuwnym. W odwodnieniu stosuje się systemy rynien dylatacyjnych, które umożliwiają odprowadzanie wody nawet przy dużych przemieszczeniach mostu.

Procesy długotrwałe

Dylatacje projektuje się także z uwzględnieniem pełzania i skurczu betonu. Są to procesy długotrwałe, zachodzące przez wiele miesięcy po zakończeniu budowy. Beton, w miarę dojrzewania, nieznacznie się kurczy, a pod stałym obciążeniem ulega powolnym odkształceniom. Te zjawiska powodują zmianę długości i kształtu elementów, co również musi być kompensowane przez dylatacje. Projektanci wykorzystują specjalne modele materiałowe, które pozwalają przewidzieć, jakie będą odkształcenia po roku, pięciu czy dziesięciu latach użytkowania obiektu.

Ważnym etapem w powstawaniu dylatacji jest ich montaż i regulacja. Urządzenia dylatacyjne muszą być zainstalowane z ogromną precyzją – nawet milimetrowe odchyłki mogą powodować nieszczelności lub nieprawidłowe działanie. Po zamontowaniu dylatacji wykonuje się próby szczelności oraz kontroluje ich funkcjonowanie w różnych warunkach temperaturowych. W czasie eksploatacji mostu dylatacje są jednym z najbardziej narażonych elementów – działają na nie nie tylko ruchy konstrukcji, ale także intensywny ruch pojazdów, sól drogowa, woda i wibracje. Dlatego wymagają regularnych przeglądów i konserwacji, w tym czyszczenia, smarowania oraz wymiany elementów elastomerowych lub stalowych, gdy ulegną zużyciu.

Zmienne warunki atmosferyczne

Z czasem w eksploatowanych mostach może dochodzić do uszkodzenia urządzeń dylatacyjnych. Objawia się to hałasem podczas przejazdu pojazdów, przeciekami wody lub pęknięciami w nawierzchni w rejonie szczeliny dylatacyjnej. W takich przypadkach wykonuje się naprawy polegające na wymianie uszczelnień, wypełnień lub całych urządzeń dylatacyjnych. W starszych obiektach, gdzie stosowano przestarzałe typy dylatacji, przeprowadza się ich modernizację, zastępując je nowoczesnymi rozwiązaniami odpornymi na zmienne warunki atmosferyczne i większe zakresy przemieszczeń (program egzamin ustny).

Warto dodać, że współczesne projektowanie mostów coraz częściej dąży do ograniczania liczby dylatacji. Każda przerwa konstrukcyjna jest potencjalnym miejscem nieszczelności i wymaga kosztownej konserwacji. Dlatego stosuje się tzw. mosty bezdylatacyjne, w których przęsła i podpory tworzą ciągły układ konstrukcyjny. W takich przypadkach przemieszczenia są kompensowane w sposób naturalny przez elastyczność konstrukcji i deformacje materiału, a dylatacje ogranicza się jedynie do przyczółków. To rozwiązanie poprawia trwałość i komfort jazdy, choć wymaga bardzo starannego zaprojektowania ustroju nośnego i podpór.

Dylatacje w konstrukcjach mostowych

Podsumowując, dylatacje w konstrukcjach mostowych powstają jako przemyślane elementy konstrukcji, które zapewniają bezpieczeństwo i trwałość całego obiektu. Ich powstanie to wynik zaawansowanych analiz, precyzyjnego projektowania i dokładnego wykonania. Dzięki nim most może pracować w sposób kontrolowany, reagując na zmiany temperatury, obciążenia i czynniki środowiskowe, bez ryzyka uszkodzeń. Właściwie zaprojektowane i utrzymane dylatacje są jednym z kluczowych elementów zapewniających długowieczność mostu oraz komfort i bezpieczeństwo jego użytkowników (opinie o programie).
