Jak powstają prefabrykaty wielkogabarytowe do budowy wiaduktów – od projektu do montażu?

Prefabrykaty wielkogabarytowe stanowią dziś jeden z filarów nowoczesnego mostownictwa i budownictwa infrastrukturalnego. Ich zastosowanie w budowie wiaduktów drogowych i kolejowych pozwala znacząco skrócić czas realizacji inwestycji, poprawić jakość wykonania oraz ograniczyć ryzyka związane z warunkami atmosferycznymi i logistyką placu budowy. Proces ich powstawania jest złożony, wieloetapowy i wymaga ścisłej współpracy projektantów, technologów betonu, wytwórni prefabrykatów oraz wykonawców montażu. Zrozumienie tego procesu jest kluczowe zarówno dla inżynierów, jak i inwestorów, którzy coraz częściej stawiają na rozwiązania prefabrykowane w obiektach inżynierskich (segregator na egzamin ustny - pytania i opracowane odpowiedzi)..

Konstrukcja wiaduktu

Na samym początku powstawania prefabrykatów wielkogabarytowych znajduje się etap projektowy. Konstrukcja wiaduktu musi być zaprojektowana z myślą o prefabrykacji, co oznacza konieczność podziału ustroju nośnego na elementy możliwe do wykonania, transportu i montażu. Projektant uwzględnia wymiary pojedynczych prefabrykatów, ich masę, sposób podnoszenia, punkty montażowe oraz tolerancje wykonawcze. Już na tym etapie analizuje się dostępność transportu drogowego, nośność tras dojazdowych oraz możliwości dźwigowe na placu budowy. W projektach wiaduktów prefabrykowanych często stosuje się belki strunobetonowe, płyty pomostowe, prefabrykowane przyczółki, ściany oporowe oraz elementy wyposażenia, takie jak gzymsy czy kapy chodnikowe.

Prefabrykaty wielkogabarytowe

Kolejnym krokiem jest przygotowanie dokumentacji technologicznej dla zakładu prefabrykacji. Na jej podstawie określa się receptury betonu, klasy wytrzymałości, rodzaj i układ zbrojenia oraz technologię sprężania, jeśli dany element tego wymaga. Prefabrykaty wielkogabarytowe do wiaduktów wykonywane są najczęściej z betonów wysokiej wytrzymałości, charakteryzujących się niską nasiąkliwością i wysoką trwałością w warunkach oddziaływania mrozu, soli odladzających oraz obciążeń zmiennych. W przypadku belek sprężonych kluczowe znaczenie ma precyzyjne zaprojektowanie naciągu cięgien oraz kolejności ich zwalniania po dojrzewaniu betonu (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Sam proces produkcji rozpoczyna się w hali prefabrykacji, gdzie przygotowywane są formy stalowe lub kompozytowe. Formy te muszą zapewniać wysoką dokładność geometryczną oraz gładkość powierzchni betonu, co ma znaczenie zarówno estetyczne, jak i technologiczne. Po dokładnym oczyszczeniu i zabezpieczeniu form środkiem antyadhezyjnym następuje montaż zbrojenia. Zbrojenie prefabrykatów wielkogabarytowych jest często bardzo rozbudowane i obejmuje pręty główne, strzemiona, zbrojenie przypowierzchniowe oraz elementy montażowe, takie jak tuleje, kotwy czy uchwyty transportowe. W przypadku elementów sprężonych dodatkowo instaluje się cięgna sprężające, które są precyzyjnie pozycjonowane zgodnie z projektem.

Temperatura i czas wiązania

Po zakończeniu prac zbrojarskich następuje betonowanie. Beton dostarczany jest do form w sposób ciągły, a jego układanie odbywa się z użyciem wibratorów wgłębnych lub stołów wibracyjnych, co pozwala na dokładne zagęszczenie mieszanki i eliminację pustek powietrznych. Kontrola parametrów betonu, takich jak konsystencja, temperatura i czas wiązania, ma kluczowe znaczenie dla uzyskania odpowiednich właściwości mechanicznych i trwałości prefabrykatu. Po zakończeniu betonowania elementy pozostają w formach przez określony czas, często w warunkach przyspieszonego dojrzewania, z wykorzystaniem podgrzewania lub parowania (segregator aktów prawnych).

Dojrzewanie betonu to jeden z najważniejszych etapów całego procesu. W prefabrykacji wielkogabarytowej dąży się do osiągnięcia wymaganej wytrzymałości w możliwie krótkim czasie, co umożliwia szybkie rozformowanie elementów i ich dalszą obróbkę. Po osiągnięciu odpowiednich parametrów wytrzymałościowych następuje rozformowanie prefabrykatów oraz ewentualne zwolnienie sprężenia w przypadku belek strunobetonowych. Ten moment wymaga szczególnej ostrożności i precyzji, ponieważ nieprawidłowe zwolnienie cięgien może prowadzić do uszkodzeń elementu.

Drobne naprawy powierzchniowe

Po wyjęciu z form prefabrykaty są poddawane szczegółowej kontroli jakości. Sprawdza się zgodność wymiarów z dokumentacją, jakość powierzchni, rozmieszczenie elementów montażowych oraz ewentualne rysy czy ubytki. W razie potrzeby wykonuje się drobne naprawy powierzchniowe, takie jak szpachlowanie czy reprofilacja betonu. Każdy prefabrykat jest oznaczany i dokumentowany, co umożliwia jego identyfikację na etapie transportu i montażu. Kontrola jakości obejmuje również badania próbek betonu, które pozwalają potwierdzić osiągnięcie wymaganej klasy wytrzymałości (uprawnienia budowlane).

Transport prefabrykatów wielkogabarytowych na plac budowy stanowi osobne wyzwanie logistyczne. Elementy o długości kilkunastu lub kilkudziesięciu metrów oraz masie sięgającej kilkudziesięciu ton wymagają specjalistycznych naczep niskopodwoziowych oraz dokładnie zaplanowanych tras przejazdu. Często konieczne jest uzyskanie zezwoleń na transport ponadnormatywny oraz czasowe zmiany organizacji ruchu. Podczas transportu prefabrykaty muszą być odpowiednio zabezpieczone przed przemieszczeniem i uszkodzeniem, a punkty podparcia muszą odpowiadać założeniom projektowym.

Specjalistyczne systemy nasuwania

Montaż prefabrykatów na budowie wiaduktu to etap, w którym precyzja i koordynacja prac mają kluczowe znaczenie. Zazwyczaj wykorzystuje się dźwigi o dużym udźwigu lub specjalistyczne systemy nasuwania. Elementy są ustawiane na podporach lub łożyskach zgodnie z projektem, a następnie łączone ze sobą za pomocą połączeń monolitycznych, sprężenia montażowego lub systemów złączy prefabrykowanych. Bardzo istotne jest zachowanie odpowiednich tolerancji oraz kontrola geometrii całego ustroju nośnego, ponieważ nawet niewielkie odchyłki mogą wpłynąć na pracę konstrukcji (program egzamin ustny).

Po zamontowaniu prefabrykatów następuje etap prac wykończeniowych, obejmujący wykonanie nadbetonu, izolacji, nawierzchni jezdnej oraz elementów wyposażenia wiaduktu. Prefabrykacja wielkogabarytowa nie eliminuje całkowicie robót mokrych na budowie, ale znacząco je ogranicza, co przekłada się na krótszy czas realizacji i mniejszą zależność od warunków pogodowych. Gotowy wiadukt przechodzi końcowe odbiory techniczne, podczas których oceniana jest zgodność wykonania z projektem oraz jakość zastosowanych prefabrykatów.

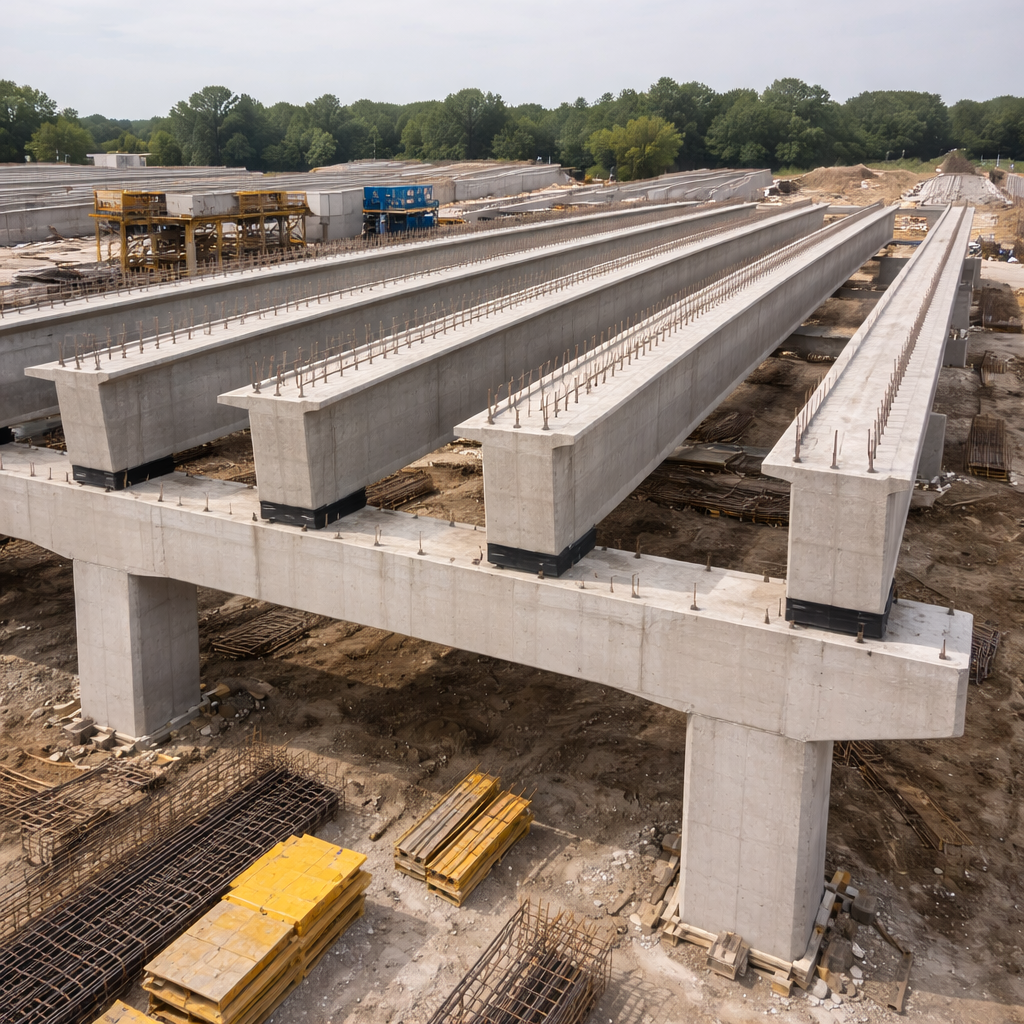

Zastosowanie prefabrykatów wielkogabarytowych

Zastosowanie prefabrykatów wielkogabarytowych w budowie wiaduktów to efekt wieloletniego rozwoju technologii betonowych i organizacji procesów budowlanych. Dzięki produkcji w kontrolowanych warunkach zakładowych możliwe jest osiągnięcie wysokiej powtarzalności i jakości elementów, co w tradycyjnym budownictwie monolitycznym bywa trudne do zapewnienia. Prefabrykacja pozwala również na lepsze planowanie harmonogramu inwestycji oraz ograniczenie uciążliwości dla użytkowników dróg i linii kolejowych (opinie o programie).

Współczesne wiadukty prefabrykowane są przykładem synergii projektowania, technologii materiałowych i logistyki. Proces ich powstawania, od pierwszych obliczeń statycznych aż po montaż na placu budowy, pokazuje, jak bardzo zaawansowane stało się dzisiejsze budownictwo infrastrukturalne. Prefabrykaty wielkogabarytowe nie są już jedynie alternatywą dla tradycyjnych rozwiązań, lecz standardem w realizacji nowoczesnych, trwałych i ekonomicznych obiektów inżynierskich.
