Jak powstają tunele miejskie – tarcze TBM w praktyce i kulisy jednej z najbardziej zaawansowanych technologii inżynieryjnych

Budowa tuneli miejskich należy do najbardziej wymagających wyzwań współczesnej inżynierii. W gęstej zabudowie, pod istniejącą infrastrukturą drogową, kolejową, sieciami podziemnymi i fundamentami budynków, konieczne jest stosowanie technologii, które pozwalają minimalizować drgania, osiadania i ryzyko uszkodzeń konstrukcji. Najbardziej skutecznym rozwiązaniem stały się tarcze TBM (Tunnel Boring Machine), potężne maszyny drążące, które łączą w sobie potęgę przemysłu ciężkiego, precyzję chirurgiczną i zaawansowaną automatyzację. Współczesne tunele metra, kolei miejskich, infrastruktury komunikacyjnej oraz instalacji podziemnych powstają właśnie dzięki tej technologii. Z pozoru TBM to ogromna, kilkusettonowa maszyna o monstrualnym kole tnącym, jednak w rzeczywistości jest to skomplikowany mobilny system produkcyjny, który drąży, transportuje urobek, montuje obudowę, monitoruje warunki gruntowe i kontroluje bezpieczeństwo – równocześnie, w czasie rzeczywistym (segregator na egzamin ustny - pytania i opracowane odpowiedzi)..

Drążenie tuneli z wykorzystaniem TBM

Drążenie tuneli z wykorzystaniem TBM zaczyna się od szczegółowych badań geologicznych. Zanim tarcza zostanie wprowadzona do komory startowej, inżynierowie muszą znać strukturę gruntu z dokładnością do centymetra. Miasta to skomplikowane układy geologiczne – grunty antropogeniczne, gliny, piaski, iły, a miejscami warstwy skalne. TBM musi być odpowiednio dobrana do warunków gruntowych. Stosuje się różne typy maszyn: EPB (Earth Pressure Balance) do gruntów słabonośnych, plastycznych i nasyconych wodą, maszynę typu Slurry Shield w gruntach niestabilnych i wodonośnych oraz maszynę Hard Rock w warunkach skalnych. Każdy typ ma inną konstrukcję śluzy, system transportu urobku i sposób stabilizacji przodka (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Koło tnące

Samo drążenie rozpoczyna się w specjalnie przygotowanej komorze startowej, w której montowane są kolejne segmenty tarczy. TBM nie jest maszyną wprowadzoną do gruntu „na gotowo” – jej montaż odbywa się krok po kroku, w miarę postępu prac. Gdy tarcza zostanie odpalona, jej czoło zaczyna obracać się z ogromną siłą. Koło tnące wyposażone jest w dłuta o wysokiej odporności na ścieranie, noże tarczowe i segmenty skrawające. Obracające się czoło rozdrabnia grunt, który trafia do komory przodkowej, gdzie jego ciśnienie jest kontrolowane, aby zapobiec zapadaniu się gruntu nad tarczą. W technologii EPB masa gruntowa jest mieszana z wodą i dodatkami chemicznymi, tak aby tworzyła stabilną, plastyczną mieszankę utrzymującą równowagę ciśnień.

Ciśnienie w komorze

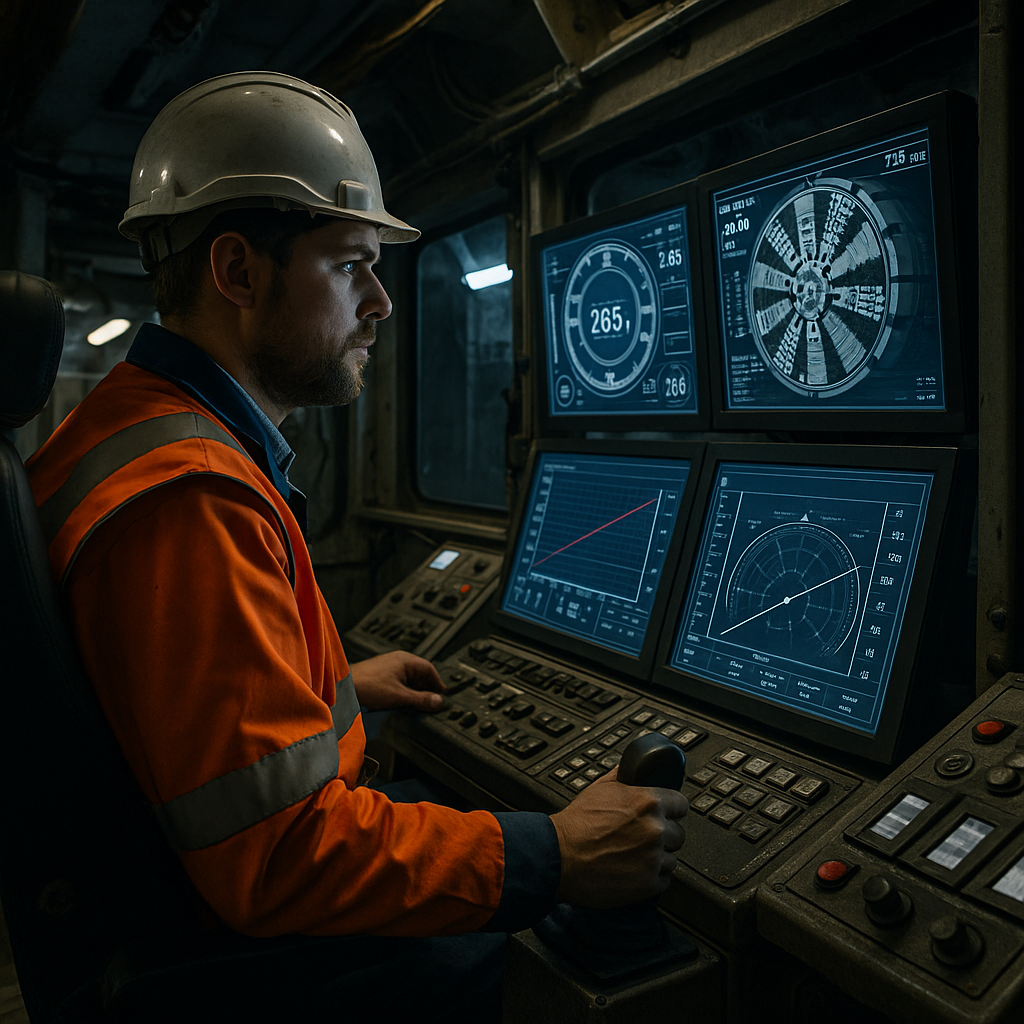

Jednym z największych wyzwań jest minimalizacja wpływu drążenia na powierzchnię. TBM pracuje w sposób praktycznie bezwstrząsowy, ale nawet niewielkie różnice ciśnień mogą powodować niepożądane osiadania. Dlatego każda maszyna wyposażona jest w system czujników, które monitorują ciśnienie w komorze, siły działające na narzędzia skrawające, temperaturę, moment obrotowy oraz reakcje gruntu. Dane te są analizowane w czasie rzeczywistym przez zespół inżynierów znajdujących się w kabinie sterowniczej oraz w centrum monitoringu. Współczesne TBM są tak zaawansowane, że można regulować każdy parametr pracy: prędkość obrotową koła, ciśnienie w komorze, prędkość posuwu, siły hydrauliczne oraz proporcje dodatków stabilizujących (segregator aktów prawnych).

Wraz z drążeniem odbywa się montaż obudowy tunelu. TBM pozostawia za sobą gotowy, prefabrykowany pierścień segmentów betonowych, które montowane są automatycznie dzięki systemom hydraulicznym. Każdy pierścień składa się zazwyczaj z kilku segmentów i jednego klina zamykającego, które są łączone śrubami oraz uszczelnieniami EPDM, zapewniającymi szczelność. Maszyna montuje pierścienie, opierając się o nie podczas dalszego posuwu – to właśnie te segmenty tworzą tunel i przenoszą obciążenia pochodzące zarówno od gruntu, jak i od infrastruktury, która znajdzie się nad tunelem. Proces ten wymaga ogromnej precyzji, ponieważ każde przesunięcie segmentu może wpłynąć na geometrię całego tunelu. Z tego powodu TBM wyposażona jest w laserowe systemy pozycjonowania i systemy żyroskopowe, które utrzymują maszynę na właściwej trasie z dokładnością nawet do kilku milimetrów.

Transport urobku

Transport urobku odbywa się za pomocą taśmociągów lub systemów hydraulicznych w zależności od typu TBM. Urobek jest odprowadzany do komory wylotowej, skąd trafia na powierzchnię i jest segregowany lub transportowany na składowiska. W praktyce drążenie jest procesem ciągłym – maszyna pracuje 24 godziny na dobę, siedem dni w tygodniu, a przerwy techniczne są minimalizowane do absolutnie koniecznych czynności: wymiany narzędzi skrawających, kontroli hydrauliki, konserwacji układów transportowych i systemów sterowania (uprawnienia budowlane).

Jednym z najbardziej wymagających elementów pracy z TBM jest przejście pod istniejącymi budynkami. W miastach takich jak Warszawa, Londyn czy Paryż, tunelowanie odbywa się często zaledwie kilka metrów pod fundamentami kamienic lub obiektów zabytkowych. Każda deformacja gruntu może prowadzić do spękań, a niekiedy nawet do katastrof budowlanych. Dlatego tunele monitorowane są przez dziesiątki czujników geodezyjnych, inklinometry, repery, systemy pomiaru drgań oraz skanowanie 3D. W wielu przypadkach stosuje się również iniekcje kompensacyjne, czyli podawanie zaczynu cementowego pod fundamenty, aby zredukować osiadania i utrzymać poprawną geometrię gruntu. TBM może również dawkować pod ciśnieniem bentonit, który stabilizuje przodek w gruntach nasyconych wodą.

Zakończenie drążenia

Zakończenie drążenia odbywa się w komorze odbiorczej, gdzie tarcza jest zatrzymywana, demontowana i wydobywana na powierzchnię. Często maszyna jest wykorzystywana przy kolejnych inwestycjach, choć jej części zużywają się tak intensywnie, że konieczne jest ich regularne odnawianie lub wymiana. Po zakończeniu drążenia tunel jest uszczelniany, wykańczany i wyposażany w instalacje: odwodnienia, wentylację, systemy przeciwpożarowe oraz elementy infrastruktury kolejowej lub drogowej.

Połączenie zaawansowanej automatyki

W praktyce budowa tuneli przy użyciu TBM to połączenie zaawansowanej automatyki, logistyki i inżynierii geotechnicznej. To również przykład na to, jak bardzo rozwój technologii zwiększył bezpieczeństwo i efektywność pracy. Tunele powstają bez konieczności otwierania wykopów, minimalizując ingerencję w miasto i pozwalając utrzymać ruch uliczny czy kolejowy bez zakłóceń. Gdy spojrzymy na projekty tunelowe realizowane dziś na całym świecie, widać wyraźnie, że TBM stała się podstawowym narzędziem drążenia – niezastąpionym tam, gdzie liczy się precyzja i bezpieczeństwo (opinie o programie).

TBM to jedna z najbardziej spektakularnych maszyn, jakie stworzyła współczesna inżynieria. Jej praca jest dowodem na to, że dzięki technologii można pokonywać przeszkody, które jeszcze kilka dekad temu wydawały się niemożliwe do zrealizowania. Budowa tuneli miejskich stała się procesem przewidywalnym, bezpiecznym i efektywnym, a tajniki działania tarcz TBM fascynują zarówno inżynierów, jak i pasjonatów infrastruktury.
