Jak prawidłowo wykonać kotwy chemiczne w betonie – pełny poradnik wykonawczy i zasady trwałego mocowania

Kotwy chemiczne w betonie są jednym z najbardziej efektywnych sposobów mocowania elementów konstrukcyjnych, instalacyjnych i wykończeniowych, szczególnie tam, gdzie wymagane jest wysokie przenoszenie sił, odporność na drgania i pełna kontrola nad procesem montażu. Choć ich montaż wydaje się prosty, w praktyce to właśnie błędy wykonawcze prowadzą najczęściej do utraty nośności, wyrwania kotwy lub uszkodzenia betonu (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Dlatego prawidłowe wykonanie kotew chemicznych jest kluczowym elementem zarówno dla bezpieczeństwa konstrukcji, jak i trwałości mocowania. W niniejszym artykule omówione zostaną zasady, których należy bezwzględnie przestrzegać, najczęstsze błędy popełniane na budowie oraz wskazówki dotyczące pracy z betonem nowym, starym, spękanym, a także zawilgoconym. Jest to temat często wyszukiwany przez wykonawców, inspektorów i osoby przygotowujące się do egzaminu na uprawnienia budowlane, dlatego ujęcie zagadnienia pod kątem SEO ma tu duże znaczenie.

Niezwykle sztywne połączenie

Kotwa chemiczna działa dzięki połączeniu specjalnej żywicy, utwardzacza oraz metalowego elementu kotwiącego. Po wymieszaniu składników następuje reakcja, która powoduje związanie żywicy z betonem oraz prętem lub gwintowanym trzpieniem. Całość tworzy niezwykle sztywne połączenie, zdolne do przenoszenia zarówno sił rozciągających, jak i poprzecznych. Aby jednak taki efekt został osiągnięty, niezbędne jest prawidłowe przygotowanie podłoża (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer). Mimo że nowoczesne żywice chemiczne cechują się wysoką przyczepnością i świetnie radzą sobie nawet w trudnych warunkach, to słabo oczyszczony otwór, obecność pyłu, wody lub luźnych fragmentów betonu może niemal całkowicie zniwelować ich działanie. W praktyce oznacza to, że nawet najlepsza kotwa nie zadziała, jeśli beton nie został przygotowany zgodnie z zasadami.

Zbyt płytki otwór

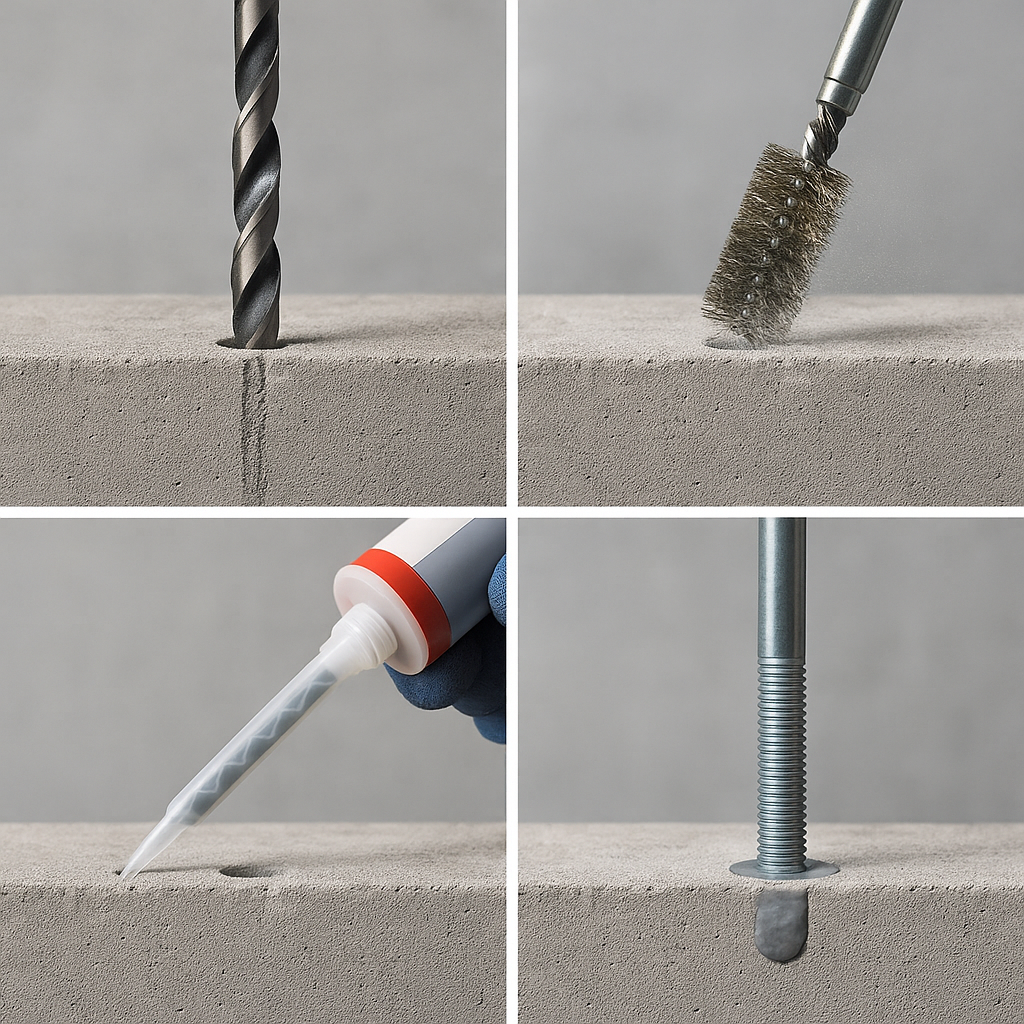

Proces rozpoczyna się od prawidłowego wywiercenia otworu. Wiertło musi być dobrane do średnicy systemowej podanej przez producenta, a sposób wiercenia powinien uwzględniać rodzaj betonu. Beton zbrojony wymaga najczęściej wiertła SDS z możliwością przebicia zbrojenia, natomiast beton niespękany można wiercić klasyczną metodą udarową. Szczególnie ważna jest głębokość otworu, ponieważ to ona decyduje o nośności mocowania. Otwór zbyt płytki doprowadzi do sytuacji, w której żywica nie otoczy całej powierzchni pręta, co drastycznie obniży odporność na wyrwanie. Z kolei otwór zbyt głęboki zużyje nadmierną ilość żywicy i może doprowadzić do powstania pustek, jeśli wykonawca wprowadzi jej zbyt mało.

Po wywierceniu otworu najważniejszym etapem jest jego czyszczenie. To właśnie ten krok jest najczęściej pomijany na budowie, co bywa główną przyczyną awarii kotew chemicznych. Otwór musi być oczyszczony mechanicznie i pneumatycznie. W praktyce oznacza to, że należy użyć szczotki cylindrycznej dopasowanej średnicą do otworu, a następnie wydmuchać pył sprężonym powietrzem. Cykl czyszczenia wykonuje się naprzemiennie kilka razy, ponieważ wewnętrzne powierzchnie otworu silnie zatrzymują pył cementowy. W przypadku kotew instalowanych w betonie wilgotnym konieczne jest stosowanie żywic dedykowanych do podłoży mokrych; klasyczne żywice poliestrowe nie nadadzą się do takiego środowiska, ponieważ mogą utracić właściwości wiążące (segregator aktów prawnych).

Przygotowanie żywicy

Następnym etapem jest przygotowanie żywicy. Większość systemów korzysta z kartuszy z dwiema komorami, które mieszają składniki dopiero w mikserze statycznym podczas wyciskania. Bardzo istotne jest, aby pierwszą porcję żywicy odrzucić – dopiero po kilku sekundach wyciskania masa osiąga właściwą konsystencję i proporcje. Dopiero wtedy można rozpocząć wypełnianie otworu. Wyciskanie żywicy powinno odbywać się od najdalszej części otworu w kierunku jego końcówki. Tylko w ten sposób unika się powstawania pustych przestrzeni i zapewnia pełne otulenie elementu stalowego (uprawnienia budowlane).

Wprowadzenie pręta lub gwintowanego trzpienia musi nastąpić w ciągu czasu otwartego żywicy, który zależy od temperatury otoczenia. Wysokie temperatury skracają czas pracy nawet o połowę, dlatego latem prace należy wykonywać szybko i sprawnie. Pręt stalowy należy delikatnie obrócić podczas wciskania go w otwór – dzięki temu masa równomiernie rozprowadzi się po jego powierzchni i nie powstaną lokalne osłabienia. Po osadzeniu pręta nie wolno wykonywać na nim żadnych obciążeń ani drgań aż do całkowitego utwardzenia żywicy. Czas ten jest różny dla żywic poliestrowych, vinilestrowych czy epoksydowych, dlatego zawsze należy kierować się instrukcją producenta.

Ocena struktury betonu

Ważne jest również, aby kotwy chemiczne były stosowane wyłącznie w betonie o wystarczającej wytrzymałości. Beton bardzo zniszczony, skorodowany lub kruszący się może nie zapewnić wymaganej nośności nawet przy użyciu najlepszych żywic. W przypadku starych konstrukcji niezbędne jest wykonanie próbnych otworów i ocena struktury betonu, a w przypadku betonu spękanego należy stosować systemy certyfikowane do takich warunków. Producenci żywic chemicznych bardzo wyraźnie rozróżniają żywice przeznaczone do betonu niespękanego oraz te dedykowane do betonu spękanego, co ma szczególne znaczenie np. w mocowaniu elementów konstrukcyjnych nad otworami, w strefach momentów negatywnych lub w pobliżu podpór (program egzamin ustny).

Kolejną kluczową kwestią jest kontrola położenia pręta. W przypadku prętów wykorzystywanych do prac konstrukcyjnych, takich jak pręty wklejane pełniące funkcję zbrojenia, głębokość zakotwienia musi być zgodna z projektem statycznym. Ominięcie wymagań projektu może prowadzić do sytuacji, w której pręt nie przeniesie projektowanych sił, co w skrajnych przypadkach grozi awarią całego elementu. W technice żelbetowej wykorzystuje się specjalne europejskie oceny techniczne (ETA), które pozwalają określić dokładne nośności prętów osadzonych w danej żywicy i w konkretnym rodzaju betonu. Dzięki tym dokumentom możliwe jest obliczenie nośności na wyrwanie, docisk, ścinanie oraz określenie minimalnych odległości między kotwami i odległości od krawędzi betonu.

Błędnie wykonane odwierty

Kotwy chemiczne wymagają również kontroli warunków atmosferycznych. Jeśli prace wykonywane są zimą, temperatura betonu nie może spaść poniżej wartości dopuszczonej przez producenta. Niektóre żywice vinilestrowe mogą być stosowane w temperaturach bliskich zera, ale wiele systemów traci swoje właściwości w kontakcie z zimnym podłożem, co powoduje wydłużenie czasu wiązania nawet kilkukrotnie. W przypadku mocowania kotew w betonie świeżym lub młodym (np. poniżej 28 dni) konieczne jest zastosowanie systemów dopuszczonych do takiego zastosowania, ponieważ struktura betonu na wczesnym etapie dojrzewania jest bardziej porowata.

W praktyce budowlanej najczęściej spotyka się błędy, które wynikają z pośpiechu, braku wiedzy lub stosowania tanich, niecertyfikowanych zamienników. Najpoważniejsze z nich to niewyczyszczone otwory pełne pyłu, stosowanie niewłaściwego rodzaju żywicy, zbyt mała głębokość zakotwienia lub obciążanie pręta przed pełnym utwardzeniem. Do typowych problemów należą również błędnie wykonane odwierty, które są rozwiercone, nieregularne lub nadmiernie poszerzone, co zmniejsza powierzchnię styku i w konsekwencji nośność. Dlatego szczególnie w pracach konstrukcyjnych stosowanie certyfikowanych systemów oraz przestrzeganie instrukcji montażu jest absolutną koniecznością.

Kotwy chemiczne

Kotwy chemiczne są jednym z najbardziej uniwersalnych i skutecznych sposobów mocowania w betonie, ale ich prawidłowe wykonanie wymaga precyzji, odpowiedniego przygotowania podłoża oraz znajomości zasad pracy z żywicami. Właściwy dobór systemu, staranne czyszczenie otworów, odpowiednia głębokość zakotwienia, kontrola temperatury i ścisłe trzymanie się czasów utwardzania to kluczowe elementy decydujące o nośności i trwałości mocowania (opinie o programie). Dzięki prawidłowemu montażowi kotwy chemiczne mogą osiągać nośności porównywalne, a często nawet wyższe niż klasyczne kotwy mechaniczne, a ich odporność na drgania i obciążenia dynamiczne czyni je idealnym rozwiązaniem w wielu zastosowaniach inżynierskich. Zastosowanie profesjonalnych systemów zgodnych z ETA, przestrzeganie norm europejskich oraz staranność wykonania to fundamenty bezpiecznej i trwałej instalacji kotew chemicznych w betonie.
