Jak projektuje się drogi w trudnych warunkach gruntowych?

Projektowanie dróg w trudnych warunkach gruntowych to jedno z najbardziej wymagających zagadnień współczesnej inżynierii drogowej. W praktyce oznacza ono konieczność bezpiecznego i trwałego posadowienia konstrukcji nawierzchni na podłożu, które często charakteryzuje się niską nośnością, dużą ściśliwością, wysokim poziomem wód gruntowych lub znaczną zmiennością parametrów geotechnicznych. Takie warunki występują powszechnie na terenach podmokłych, w dolinach rzecznych, na obszarach z gruntami organicznymi, a także w rejonach o skomplikowanej budowie geologicznej. Dla projektanta oznacza to konieczność połączenia wiedzy z zakresu geotechniki, mechaniki gruntów, technologii robót ziemnych oraz trwałości nawierzchni drogowych (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Badania geotechniczne

Podstawą każdego projektu drogi w trudnych warunkach gruntowych jest rzetelne rozpoznanie podłoża. Badania geotechniczne nie mogą być traktowane jako formalność, lecz jako kluczowy etap, od którego zależy powodzenie całej inwestycji. W praktyce obejmują one wiercenia, sondowania statyczne i dynamiczne, badania laboratoryjne próbek gruntu oraz analizę warunków wodnych. Szczególne znaczenie ma identyfikacja gruntów słabonośnych, takich jak torfy, namuły, iły miękkoplastyczne czy grunty organiczne, które nie są w stanie przenieść obciążeń od ruchu drogowego bez odpowiednich zabiegów wzmacniających. Równie istotne jest określenie miąższości tych warstw oraz ich ciągłości przestrzennej, ponieważ lokalne soczewki słabego gruntu mogą prowadzić do nierównomiernych osiadań i uszkodzeń nawierzchni.

Nasyp drogowy

Na etapie projektowania kluczową decyzją jest wybór odpowiedniego sposobu posadowienia drogi. W warunkach gruntów nośnych możliwe jest tradycyjne rozwiązanie w postaci nasypu drogowego i konstrukcji nawierzchni opartej bezpośrednio na podłożu. W przypadku gruntów słabonośnych konieczne staje się jednak zastosowanie metod poprawy nośności lub całkowitej wymiany gruntu. Jednym z najczęściej stosowanych rozwiązań jest częściowa lub pełna wymiana słabego podłoża na grunt o lepszych parametrach, jednak metoda ta bywa kosztowna i trudna do realizacji przy dużej miąższości gruntów organicznych lub wysokim poziomie wód gruntowych (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

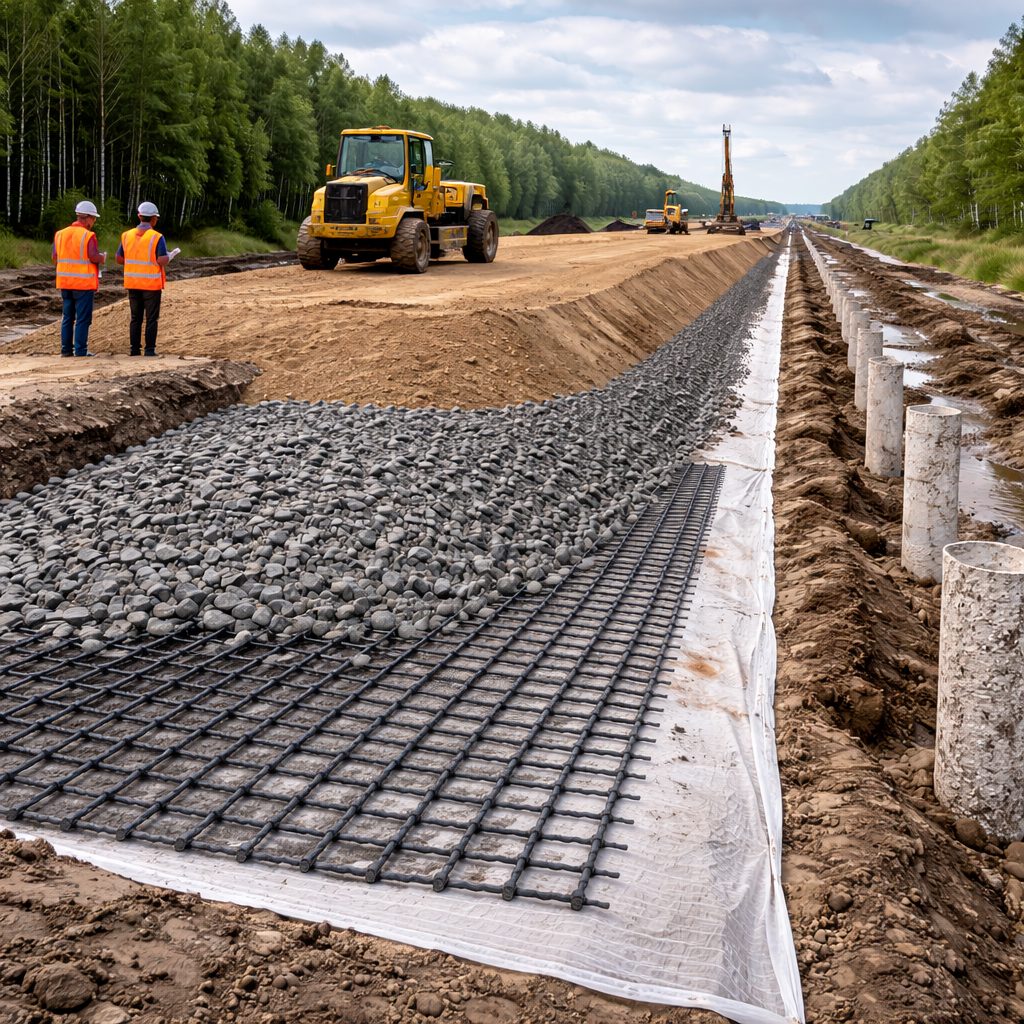

Alternatywą dla wymiany gruntu są różnego rodzaju technologie wzmocnienia podłoża. W praktyce projektowej ogromną rolę odgrywają geosyntetyki, takie jak geowłókniny, geosiatki czy geokompozyty, które poprawiają współpracę warstw konstrukcyjnych drogi z podłożem. Ich zadaniem jest rozłożenie obciążeń, ograniczenie odkształceń oraz separacja warstw gruntowych, co zapobiega mieszaniu się materiałów i utracie nośności. W trudnych warunkach gruntowych często projektuje się wielowarstwowe układy wzmacniające, w których geosyntetyki współpracują z odpowiednio dobranym kruszywem, tworząc stabilną platformę roboczą.

Grunty ściśliwe

Istotnym zagadnieniem w projektowaniu dróg na słabym podłożu jest problem osiadań. Grunty ściśliwe, takie jak torfy czy namuły, mogą ulegać długotrwałym odkształceniom pod wpływem obciążeń, co prowadzi do stopniowego obniżania się niwelety drogi. Projektant musi przewidzieć zarówno osiadania natychmiastowe, jak i wtórne, związane z konsolidacją gruntu w czasie. W praktyce oznacza to konieczność modelowania zachowania podłoża w długim okresie eksploatacji drogi oraz, w niektórych przypadkach, zaprojektowania nasypów przeciążających lub etapowania robót, aby przyspieszyć proces konsolidacji przed oddaniem drogi do ruchu (segregator aktów prawnych).

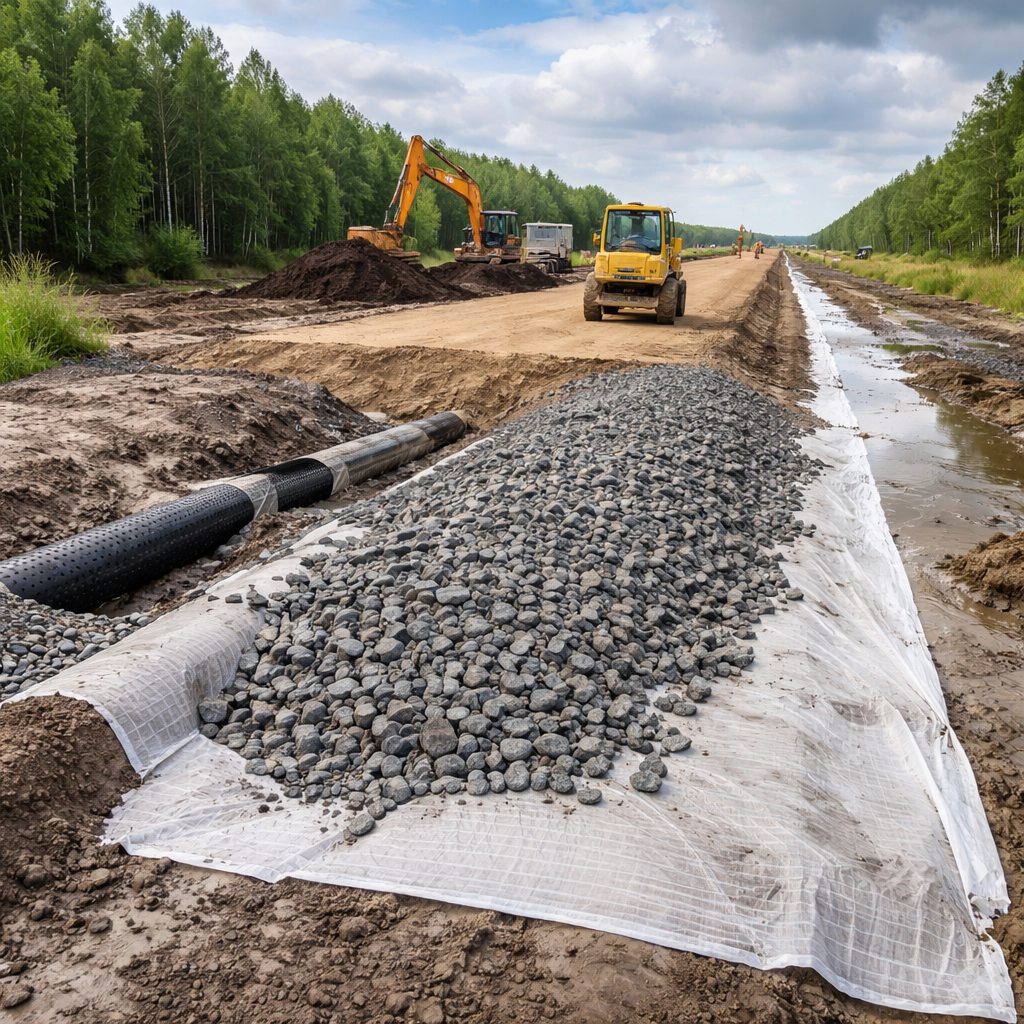

Nieodłącznym elementem projektowania w trudnych warunkach gruntowych jest odwodnienie. Wysoki poziom wód gruntowych oraz niekorzystne warunki filtracyjne mogą znacząco obniżać nośność podłoża i prowadzić do degradacji konstrukcji nawierzchni. Dlatego już na etapie koncepcji należy przewidzieć skuteczny system odwadniający, obejmujący rowy, drenaże oraz warstwy filtracyjne. Odpowiednie odwodnienie nie tylko poprawia warunki pracy gruntu, ale również zwiększa trwałość całej konstrukcji drogi i ogranicza ryzyko powstawania kolein czy spękań.

Numeryczne modele podłoża

W projektowaniu dróg w trudnych warunkach gruntowych coraz częściej wykorzystuje się zaawansowane metody obliczeniowe. Numeryczne modele podłoża pozwalają na analizę rozkładu naprężeń, odkształceń oraz prognozowanie osiadań w czasie. Dzięki temu możliwe jest porównanie różnych wariantów konstrukcyjnych i wybór rozwiązania optymalnego zarówno pod względem technicznym, jak i ekonomicznym. Współczesne projektowanie nie ogranicza się już do spełnienia minimalnych wymagań normowych, lecz dąży do zapewnienia trwałości drogi przez cały okres jej użytkowania (uprawnienia budowlane).

Trudne warunki gruntowe

Trudne warunki gruntowe mają również istotny wpływ na dobór technologii wykonania robót. Projektant musi brać pod uwagę nie tylko docelowe parametry drogi, ale także możliwość bezpiecznej realizacji inwestycji. Na słabym podłożu często problemem jest już samo wykonanie robót ziemnych i poruszanie się ciężkiego sprzętu budowlanego. W takich przypadkach projektuje się tymczasowe wzmocnienia, platformy robocze lub etapowanie prac, aby uniknąć nadmiernych deformacji gruntu i zagrożeń dla bezpieczeństwa na budowie (program egzamin ustny).

Odpowiednie rozpoznanie podłoża

Warto podkreślić, że projektowanie dróg w trudnych warunkach gruntowych wymaga ścisłej współpracy projektanta z geotechnikiem, technologiem robót oraz inwestorem. Każda decyzja konstrukcyjna powinna być poprzedzona analizą ryzyka oraz oceną kosztów w całym cyklu życia drogi. Często rozwiązania droższe na etapie realizacji okazują się bardziej opłacalne w dłuższej perspektywie, ponieważ ograniczają koszty utrzymania, remontów i napraw nawierzchni (opinie o programie).

Odpowiednie rozpoznanie podłoża, właściwy dobór technologii wzmocnienia, skuteczne odwodnienie oraz analiza osiadań stanowią fundament trwałej i bezpiecznej infrastruktury drogowej. W dobie zmian klimatycznych i coraz częstszych ekstremalnych warunków hydrologicznych znaczenie tych zagadnień będzie tylko rosło, czyniąc projektowanie dróg na trudnych gruntach jednym z kluczowych wyzwań nowoczesnego budownictwa drogowego.
