Jak sprawdzić, czy zaprojektowany strop spełnia warunki ugięcia – praktyczne i normowe podejście inżynierskie

Sprawdzenie ugięć stropu jest jednym z kluczowych etapów projektowania konstrukcji budowlanych, który ma bezpośredni wpływ na bezpieczeństwo użytkowania obiektu, jego trwałość oraz komfort eksploatacji. Nawet jeśli strop spełnia warunki nośności, zbyt duże ugięcia mogą prowadzić do zarysowań ścian działowych, pękania tynków, problemów z posadzkami, a w skrajnych przypadkach do utraty funkcjonalności całego układu konstrukcyjnego. Dlatego ocena ugięć stropu jest równie istotna jak sprawdzenie stanów granicznych nośności (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Ugięcie stropu jest deformacją pionową elementu konstrukcyjnego wywołaną działaniem obciążeń. W praktyce inżynierskiej analizuje się zarówno ugięcia natychmiastowe, powstające bezpośrednio po przyłożeniu obciążenia, jak i ugięcia długotrwałe, wynikające z pełzania betonu, skurczu oraz długotrwałego oddziaływania obciążeń stałych i użytkowych. To właśnie suma tych efektów decyduje o tym, czy zaprojektowany strop spełnia wymagania normowe.

Prawidłowe funkcjonowanie konstrukcji

Podstawą do sprawdzania ugięć stropów w Polsce jest Eurokod 2, czyli norma PN-EN 1992-1-1. Norma ta nie narzuca jednego, sztywnego wzoru na dopuszczalne ugięcie, lecz odwołuje się do kryteriów użytkowalności, które mają zapewnić prawidłowe funkcjonowanie konstrukcji i elementów niekonstrukcyjnych. W praktyce projektowej najczęściej stosuje się ograniczenia ugięć wyrażone jako ułamek rozpiętości stropu, na przykład L/250, L/300 lub L/400, w zależności od przeznaczenia obiektu i rodzaju elementów, które mogą być wrażliwe na deformacje (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Pierwszym krokiem w ocenie ugięć stropu jest prawidłowe zdefiniowanie schematu statycznego. Inaczej zachowuje się strop jednoprzęsłowy swobodnie podparty, inaczej strop ciągły, a jeszcze inaczej płyta oparta punktowo na słupach. Schemat statyczny ma zasadniczy wpływ na wartości momentów zginających, a tym samym na krzywiznę i ugięcia elementu. Błędy na tym etapie mogą prowadzić do znacznego zaniżenia lub zawyżenia obliczonych deformacji.

Warstwy wykończeniowe

Kolejnym elementem jest właściwe przyjęcie obciążeń. Do sprawdzenia ugięć należy uwzględnić obciążenia stałe, takie jak ciężar własny stropu, warstwy wykończeniowe oraz ściany działowe, a także obciążenia użytkowe, przy czym w analizie ugięć często stosuje się ich wartości charakterystyczne lub quasi-stałe. Jest to szczególnie istotne przy ocenie ugięć długotrwałych, które w największym stopniu wpływają na stan użytkowalności stropu (segregator aktów prawnych).

W praktyce projektowej sprawdzenie ugięć stropu może być przeprowadzone na dwa sposoby. Pierwszy polega na zastosowaniu metod uproszczonych, opartych na wskaźnikach smukłości. Eurokod 2 dopuszcza rezygnację z bezpośredniego obliczania ugięć, jeśli spełnione są określone warunki dotyczące stosunku rozpiętości do wysokości stropu, rodzaju zbrojenia oraz poziomu obciążeń. Metoda ta jest szybka i wygodna, jednak jej stosowanie powinno być ograniczone do typowych, prostych układów konstrukcyjnych.

Bezpośrednie obliczanie ugięć

Drugim, bardziej precyzyjnym podejściem jest bezpośrednie obliczanie ugięć. W takim przypadku projektant wyznacza krzywiznę stropu na podstawie momentów zginających oraz sztywności przekroju. Kluczowe znaczenie ma tutaj uwzględnienie zarysowania betonu, ponieważ po przekroczeniu momentu rysującego sztywność elementu ulega znacznemu zmniejszeniu. Eurokod 2 zaleca stosowanie efektywnego momentu bezwładności, który uwzględnia zarówno stan niezarysowany, jak i zarysowany przekroju.

Przy obliczaniu ugięć długotrwałych niezbędne jest również uwzględnienie pełzania betonu. Pełzanie powoduje stopniowy wzrost odkształceń w czasie, nawet przy stałym poziomie obciążenia. W praktyce oznacza to, że ugięcie stropu po kilku latach eksploatacji może być kilkukrotnie większe niż ugięcie początkowe. Eurokod 2 wprowadza współczynnik pełzania, który zależy od klasy betonu, wilgotności otoczenia, wieku betonu w chwili obciążenia oraz wymiarów przekroju (uprawnienia budowlane).

Sztywność elementu

Istotnym aspektem sprawdzania ugięć stropu jest również wpływ zbrojenia. Ilość, rozmieszczenie i średnica prętów zbrojeniowych mają bezpośredni wpływ na sztywność elementu. Stropy o niewielkim stopniu zbrojenia są bardziej podatne na zarysowanie i większe ugięcia, natomiast odpowiednio zaprojektowane zbrojenie dolne i górne może znacząco ograniczyć deformacje. W stropach ciągłych szczególną rolę odgrywa zbrojenie nad podporami, które zmniejsza ugięcia w przęśle poprzez redystrybucję momentów.

Współczesne projektowanie stropów

Współczesne projektowanie stropów w dużej mierze opiera się na analizach numerycznych. Programy obliczeniowe umożliwiają dokładne modelowanie konstrukcji, uwzględnienie nieliniowej pracy betonu, zarysowania oraz pełzania. Dzięki temu możliwe jest uzyskanie bardziej realistycznych wartości ugięć niż w przypadku metod uproszczonych. Należy jednak pamiętać, że jakość wyników zależy bezpośrednio od poprawności modelu obliczeniowego oraz przyjętych parametrów materiałowych. Sprawdzenie ugięć stropu nie powinno ograniczać się wyłącznie do analizy liczbowej.

Równie ważna jest ocena skutków ugięć dla elementów towarzyszących, takich jak ściany działowe, sufity podwieszane czy instalacje. W wielu przypadkach to właśnie te elementy są najbardziej wrażliwe na deformacje stropu, a ich uszkodzenia są pierwszym sygnałem problemów konstrukcyjnych. Dlatego projektant powinien zawsze analizować ugięcia w kontekście całego układu funkcjonalnego budynku (opinie o programie).

Warunki ugięcia

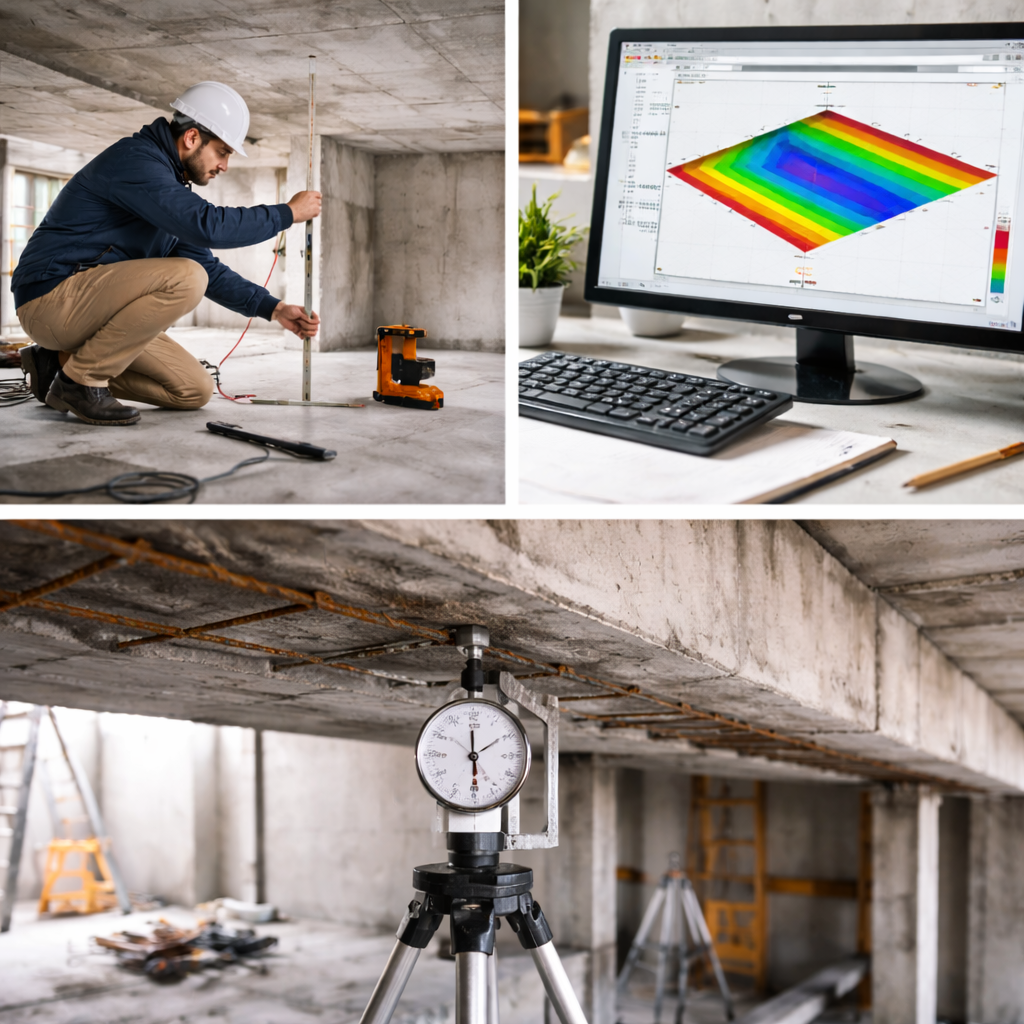

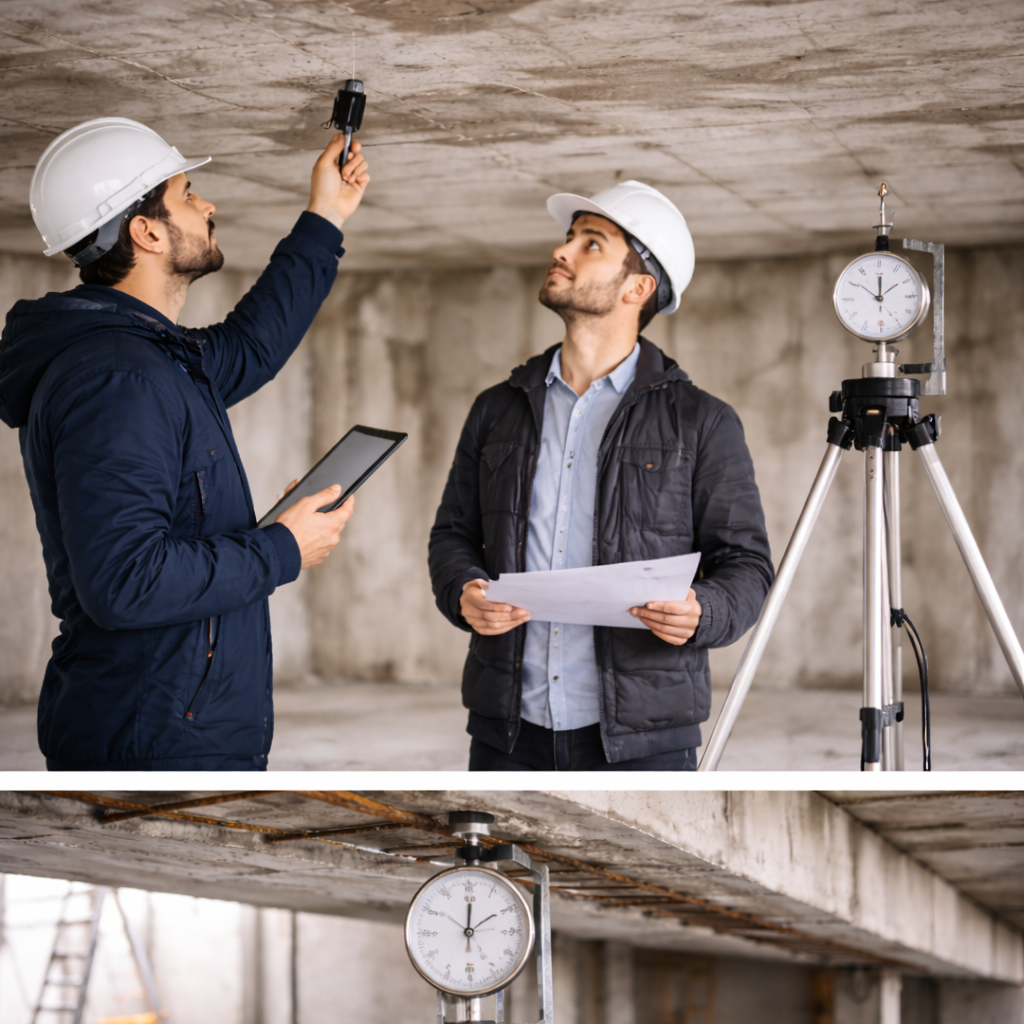

W przypadku istniejących obiektów sprawdzenie ugięć stropu może wymagać pomiarów in situ. Pomiary geodezyjne, niwelacja lub monitoring przemieszczeń pozwalają na ocenę rzeczywistego zachowania konstrukcji i porównanie go z wartościami obliczeniowymi. Takie działania są szczególnie istotne przy modernizacjach, zmianach sposobu użytkowania lub w sytuacjach, gdy pojawiają się widoczne uszkodzenia.

Podsumowując, sprawdzenie, czy zaprojektowany strop spełnia warunki ugięcia, wymaga kompleksowego podejścia łączącego znajomość norm, mechaniki konstrukcji oraz praktyki inżynierskiej. Prawidłowa analiza schematu statycznego, obciążeń, sztywności przekroju, zarysowania i pełzania betonu pozwala na rzetelną ocenę stanu użytkowalności stropu. Ugięcia, choć często mniej spektakularne niż nośność, mają ogromne znaczenie dla trwałości i komfortu użytkowania budynku, dlatego nie powinny być traktowane jako zagadnienie drugorzędne w procesie projektowania.
