Jak testuje się odporność materiałów budowlanych na ogień?

Odporność ogniowa materiałów budowlanych jest jednym z kluczowych zagadnień bezpieczeństwa w budownictwie, ponieważ bezpośrednio wpływa na możliwość bezpiecznej ewakuacji ludzi, ograniczenie rozprzestrzeniania się pożaru oraz stabilność konstrukcji w czasie oddziaływania wysokiej temperatury. W praktyce inżynierskiej nie wystarczy deklaracja producenta ani sama wiedza o składzie materiału – konieczne są wiarygodne, powtarzalne i porównywalne badania laboratoryjne prowadzone według ściśle określonych norm. To właśnie testy odporności ogniowej pozwalają przypisać przegrodom i elementom konstrukcyjnym konkretne klasy, które później pojawiają się w projektach budowlanych, dokumentacji technicznej oraz decyzjach administracyjnych (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Badanie odporności materiałów na ogień

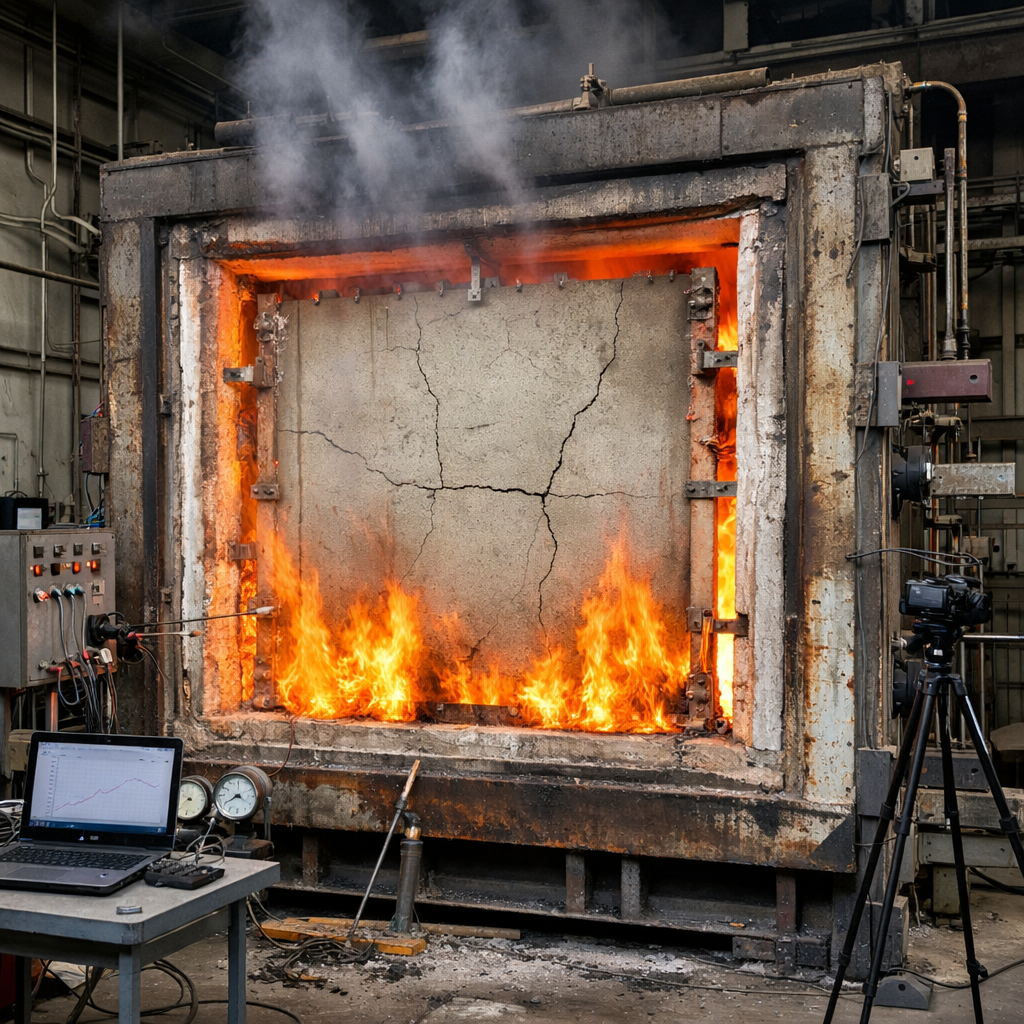

Badanie odporności materiałów na ogień opiera się na założeniu, że pożar w budynku rozwija się według określonego scenariusza temperaturowego. W warunkach laboratoryjnych scenariusz ten jest odwzorowywany za pomocą tzw. krzywej standardowej, najczęściej zgodnej z normą ISO, opracowaną przez International Organization for Standardization. Krzywa ta opisuje wzrost temperatury w funkcji czasu i symuluje typowy pożar w pomieszczeniu mieszkalnym lub użyteczności publicznej. Materiał lub cały element budowlany, taki jak ściana, strop czy belka, umieszczany jest w specjalnym piecu badawczym, gdzie jedna jego strona poddawana jest działaniu ognia o coraz wyższej temperaturze, sięgającej nawet ponad 1000°C (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Ściana pokryta warstwą ochronną

Kluczową cechą takich badań jest fakt, że testuje się nie tylko sam materiał jako próbkę, lecz bardzo często cały element konstrukcyjny w skali zbliżonej do rzeczywistej. Dzięki temu możliwe jest uwzględnienie rzeczywistych warunków pracy przegrody, takich jak sposób zamocowania, obecność złączy, spoin czy warstw wykończeniowych. W praktyce oznacza to, że inaczej zachowuje się betonowa ściana bez tynku, a inaczej ta sama ściana pokryta warstwą ochronną lub systemem ogniochronnym. Badanie obejmuje więc całość rozwiązania technicznego, a nie tylko jego pojedynczy składnik.

Podczas testu odporności ogniowej oceniane są trzy podstawowe kryteria, które w europejskim systemie klasyfikacji oznaczane są literami R, E i I. Kryterium nośności ogniowej, czyli R, odnosi się do zdolności elementu do przenoszenia obciążeń w warunkach pożaru. Jeżeli element ulegnie zniszczeniu, nadmiernemu ugięciu lub utraci stabilność, badanie w tym zakresie uznaje się za zakończone. Kryterium szczelności ogniowej, oznaczane literą E, dotyczy zdolności przegrody do powstrzymania przedostawania się płomieni i gorących gazów na stronę nieogrzewaną. Nawet niewielkie pęknięcia, przez które może przenikać ogień, dyskwalifikują element w tym aspekcie. Z kolei kryterium izolacyjności ogniowej, czyli I, określa, czy temperatura po stronie nieobjętej pożarem nie wzrasta powyżej dopuszczalnych wartości, co mogłoby doprowadzić do zapłonu materiałów znajdujących się w sąsiednim pomieszczeniu (segregator aktów prawnych).

Przygotowanie próbek

Wynik badania wyrażany jest w minutach, które określają czas spełniania danego kryterium. Jeżeli na przykład ściana spełnia jednocześnie wymagania R, E i I przez 60 minut, otrzymuje klasę REI 60. Taka informacja ma ogromne znaczenie projektowe, ponieważ przepisy techniczno-budowlane wprost wskazują minimalne klasy odporności ogniowej wymagane dla określonych typów budynków, stref pożarowych czy elementów konstrukcyjnych. Projektant, opierając się na wynikach badań, może świadomie dobrać rozwiązania zapewniające zgodność z przepisami i realne bezpieczeństwo użytkowników.

Same badania prowadzone są według norm europejskich, opracowywanych przez European Committee for Standardization i wdrażanych do krajowych systemów normalizacyjnych. W Polsce funkcjonują one jako normy PN-EN, które szczegółowo opisują zarówno przygotowanie próbek, sposób prowadzenia testu, jak i kryteria oceny wyników. Bardzo istotne jest, że warunki badania muszą być ściśle kontrolowane. Temperatura w piecu jest mierzona w wielu punktach, ciśnienie gazów po stronie ogrzewanej jest regulowane, a cały proces rejestrowany za pomocą czujników i kamer. Dzięki temu możliwe jest dokładne określenie momentu, w którym dany element przestaje spełniać wymagania normowe.

Odporność ogniowa materiałów budowlanych

Warto podkreślić, że odporność ogniowa materiałów budowlanych nie jest cechą stałą i niezależną od innych czynników. Ten sam materiał może wykazywać zupełnie różne zachowanie w zależności od grubości, wilgotności, sposobu obciążenia czy warunków podparcia. Przykładowo stal konstrukcyjna, choć jest materiałem niepalnym, bardzo szybko traci swoje właściwości wytrzymałościowe wraz ze wzrostem temperatury. Dlatego w praktyce niemal zawsze wymaga zabezpieczenia ogniochronnego, które opóźni nagrzewanie przekroju. Z kolei beton, dzięki dużej masie i zawartości wody związanej, wykazuje stosunkowo dobrą odporność ogniową, jednak w pewnych warunkach może ulegać zjawisku odpryskiwania betonu pod wpływem gwałtownego wzrostu temperatury (uprawnienia budowlane).

Reakcja na ogień

Badania odporności ogniowej obejmują również materiały wykończeniowe i izolacyjne, takie jak płyty gipsowo-kartonowe, wełna mineralna czy systemy fasadowe. W ich przypadku szczególną uwagę zwraca się na zachowanie w początkowej fazie pożaru, kiedy to ogień może bardzo szybko rozprzestrzeniać się po powierzchni przegrody. Testy pozwalają określić, czy dany materiał nie przyczynia się do intensyfikacji pożaru oraz czy nie wydziela nadmiernych ilości dymu i toksycznych gazów. Choć są to często odrębne badania reakcji na ogień, w praktyce projektowej oba aspekty – reakcja na ogień i odporność ogniowa – uzupełniają się i razem tworzą pełny obraz bezpieczeństwa pożarowego (program egzamin ustny).

Wyniki badań laboratoryjnych

Wyniki badań laboratoryjnych stanowią podstawę do sporządzania raportów klasyfikacyjnych, które następnie są wykorzystywane przez producentów i projektantów. Taki raport jasno określa zakres stosowania danego rozwiązania, wskazując, w jakich konfiguracjach i przy jakich warunkach montażu deklarowana klasa odporności ogniowej jest zachowana. Ma to ogromne znaczenie praktyczne, ponieważ niewielka zmiana detalu, na przykład rodzaju łączników czy grubości warstwy ochronnej, może całkowicie zmienić zachowanie elementu w warunkach pożaru (opinie o programie).

Testowanie odporności materiałów budowlanych na ogień jest procesem kosztownym i czasochłonnym, jednak jego znaczenie trudno przecenić. Dzięki badaniom możliwe jest nie tylko spełnienie wymagań formalnych, ale przede wszystkim realne zwiększenie bezpieczeństwa ludzi i mienia. W dobie coraz bardziej złożonych konstrukcji, nowych materiałów i innowacyjnych technologii budowlanych, rola rzetelnych badań ogniowych stale rośnie. To one stanowią fundament świadomego projektowania i pozwalają podejmować decyzje oparte na faktach, a nie jedynie na deklaracjach czy założeniach teoretycznych.
