Jak tłumić drgania w budynkach wysokich i na wiaduktach – współczesne rozwiązania inżynierskie w praktyce

Drgania konstrukcyjne są jednym z najtrudniejszych zagadnień współczesnej inżynierii lądowej. W budynkach wysokich i na wiaduktach zjawiska te pojawiają się nie tylko pod wpływem obciążeń dynamicznych, takich jak wiatr, ruch pojazdów czy trzęsienia ziemi, lecz także w wyniku samej smukłości i elastyczności konstrukcji. W miarę jak miasta rosną w górę, a infrastruktura komunikacyjna obejmuje coraz większe rozpiętości, rośnie znaczenie metod tłumienia drgań, które zapewniają bezpieczeństwo, komfort użytkowania i trwałość obiektów. Zrozumienie mechanizmów drgań oraz sposobów ich redukcji stało się kluczowym elementem projektowania nowoczesnych konstrukcji (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Budynki wysokie

W drganiach konstrukcji najważniejszą rolę odgrywa ich częstotliwość własna oraz poziom tłumienia. Budynki wysokie, ze względu na swoją smukłość, charakteryzują się niewielkim tłumieniem materiałowym, co sprawia, że łatwo reagują na dynamiczne wymuszenia. Nawet umiarkowany wiatr może wywoływać w nich ruchy odczuwalne przez użytkowników na najwyższych piętrach, zwłaszcza w nocy, gdy budynek nie jest obciążony ruchem ludzi. Wrażliwość na drgania jest cechą naturalną dużych konstrukcji, jednak zbyt duże amplitudy mogą prowadzić do dyskomfortu, a w skrajnych przypadkach do problemów funkcjonalnych lub konstrukcyjnych. Dlatego projektanci stosują różnorodne metody tłumienia drgań, które mogą działać pasywnie, aktywnie lub hybrydowo.

Jedną z najczęściej stosowanych metod są tłumiki masowe, znane jako TMD (Tuned Mass Dampers). Mechanizm ich działania opiera się na zamontowaniu w konstrukcji dodatkowej masy, która porusza się w przeciwnym kierunku do drgań budynku, minimalizując jego wychylenia. Masę tę montuje się zwykle na najwyższych kondygnacjach lub w specjalnych pomieszczeniach technicznych. Przykładem jest słynny tłumik o masie kilkuset ton zainstalowany w Taipei 101, który stabilizuje konstrukcję podczas tajfunów i trzęsień ziemi. Tłumiki masowe są idealnie dostrojone do drgań własnych budynku, dzięki czemu pochłaniają energię dynamiczną i zmniejszają amplitudę kołysań. Choć ich działanie jest pasywne, sprawdzają się nawet w bardzo wysokich wieżowcach, gdzie efekt wiatrowy jest dominujący.

Aktywne tłumiki

W konstrukcjach wymagających bardziej zaawansowanej kontroli stosuje się tłumiki aktywne, które reagują na zmiany drgań w czasie rzeczywistym. Systemy te wykorzystują czujniki przyspieszeń, sterowniki i siłowniki, które generują przeciwdziałające siły. Tego rodzaju instalacje pojawiają się w najnowocześniejszych wieżowcach, szczególnie w regionach o podwyższonej aktywności sejsmicznej. Aktywne tłumiki pozwalają na precyzyjną reakcję na wibracje o różnym charakterze, co zwiększa stabilność konstrukcji. Ich montaż i utrzymanie są bardziej kosztowne niż w przypadku systemów pasywnych, jednak ich skuteczność, szczególnie przy złożonych wzorcach drgań, jest niezwykle wysoka (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Inną grupą metod tłumienia drgań są tłumiki lepkie i wiskotyczne, montowane w postaci urządzeń przypominających amortyzatory. Pochłaniają one energię dynamiczną poprzez tarcie lub opór lepki. Stosuje się je np. w łącznikach między wieżowcami, w bramach konstrukcyjnych oraz w strukturach o dużych wychyleniach bocznych. Ich zadaniem jest ograniczenie prędkości i amplitudy drgań poprzez kontrolę ruchu elementów konstrukcji. Takie systemy sprawdzają się również w budynkach istniejących, gdzie są łatwiejsze do dołożenia niż tłumiki masowe.

Wiadukty i mosty

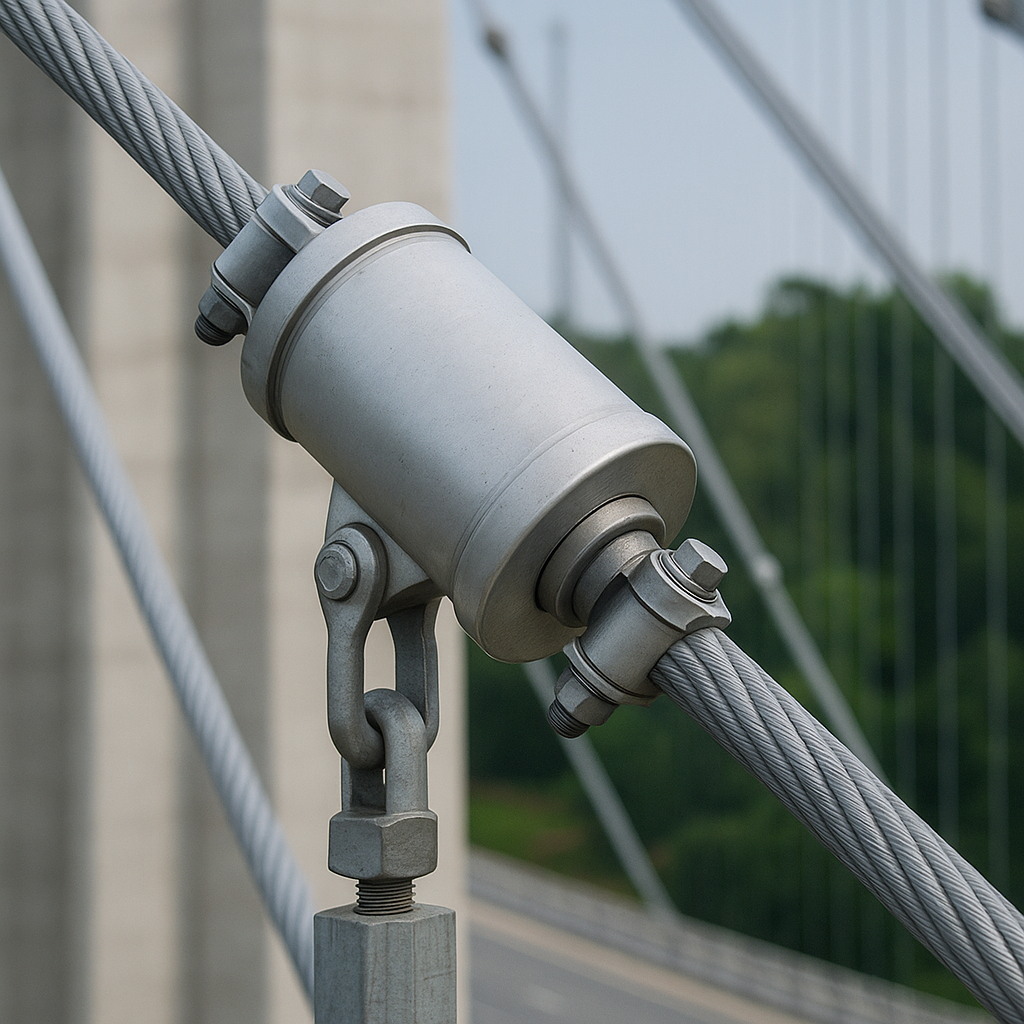

Wiadukty i mosty wymagają innych metod tłumienia drgań, ponieważ działają na nie bardziej złożone wymuszenia. Ruch pojazdów, szczególnie ciężarowych, generuje dynamiczne obciążenia pionowe i poziome. Mosty są też narażone na zjawiska aerodynamiczne, takie jak flater, drgania skrętne i falowanie wzdłużne, znane choćby z katastrofy mostu Tacoma Narrows. Aby stabilizować takie konstrukcje, stosuje się różnego rodzaju tłumiki kablowe, które montuje się na wantach i linach nośnych. Pochłaniają one energię drgań powstających w wyniku działania wiatru i zmiennego obciążenia. Poprawiają także trwałość want, chroniąc je przed zmęczeniem materiału (segregator aktów prawnych).

Kolejną grupą rozwiązań są izolatory sejsmiczne, które choć kojarzone głównie z zabezpieczeniami przeciwtrzęsieniowymi, pełnią również funkcję tłumienia drgań. Polegają na oddzieleniu konstrukcji od fundamentu i umożliwieniu kontrolowanego ruchu budynku podczas dynamicznych wymuszeń. Izolatory gumowo-stalowe, łożyska ścinane czy systemy z tłumikami o przekroju ołowiowym redukują energię przekazywaną do konstrukcji. Dzięki temu budynek lub wiadukt może przetrwać zarówno trzęsienie ziemi, jak i drgania generowane przez ruch komunikacyjny.

Wiadukty i estakady

Wiadukty i estakady są również narażone na drgania wywołane przez nierówną nawierzchnię, zmienne temperatury oraz skurcz betonu. W dłuższych konstrukcjach stosuje się tłumiki dylatacyjne, które ograniczają wibracje na złączach segmentów mostu. Pozwalają one na swobodny ruch termiczny, ale jednocześnie absorbują drgania dynamiczne, zwiększając komfort jazdy oraz trwałość konstrukcji. W konstrukcjach stalowych powszechnie stosuje się również systemy wzmocnień żeber, stężeń i połączeń, które zwiększają sztywność i redukują ryzyko rezonansu (uprawnienia budowlane).

W budynkach wysokich drgania spowodowane wiatrem są jednym z najważniejszych czynników wpływających na ich projekt. Współczesne analizy aerodynamiczne są dziś nieodłączną częścią projektowania wieżowców. Przepływ powietrza wokół smukłych konstrukcji prowadzi do powstawania wirów Kármána, które generują poprzeczne drgania budynku. Aby je zminimalizować, projektanci stosują zaokrąglone krawędzie, perforacje, przesunięcia kondygnacji oraz zmianę geometrii fasady. Aerodynamiczne kształtowanie bryły jest często pierwszą linią obrony przed nadmiernymi drganiami i pozwala ograniczyć konieczność stosowania dużych tłumików masowych.

Przekroczenia komfortu użytkowników

W tłumieniu drgań ważną rolę odgrywa także system monitoringu konstrukcji. Sensors sieciowe SHM (Structural Health Monitoring) pozwalają na bieżąco analizować odkształcenia, amplitudy drgań i częstotliwości własne. Dzięki temu możliwe jest szybkie wykrycie zmian sztywności konstrukcji, degradacji materiału lub nieprawidłowego działania tłumików. Monitoring umożliwia również lepsze dostrojenie systemów tłumienia oraz optymalizację ich pracy. W mostach pozwala to wykrywać pęknięcia zmęczeniowe, a w wieżowcach przewidywać ewentualne przekroczenia komfortu użytkowników.

Drgania są naturalnym elementem pracy konstrukcji, ale ich nadmierny poziom może być niebezpieczny. W budynkach wysokich zbyt duże wychylenia powodują dyskomfort użytkowników, któremu często towarzyszy choroba lokomocyjna, bóle głowy lub dezorientacja przestrzenna. Z tego powodu normy i wytyczne projektowe określają maksymalne dopuszczalne przyspieszenia drgań. Projektanci dążą więc do tego, aby budynki poruszały się w sposób odczuwalny, ale bezpieczny. W praktyce oznacza to łączenie kilku technik: odpowiedniej sztywności konstrukcji, tłumików masowych, aerodynamicznego kształtowania bryły oraz systemów aktywnych.

Trwałość i bezpieczeństwo konstrukcji

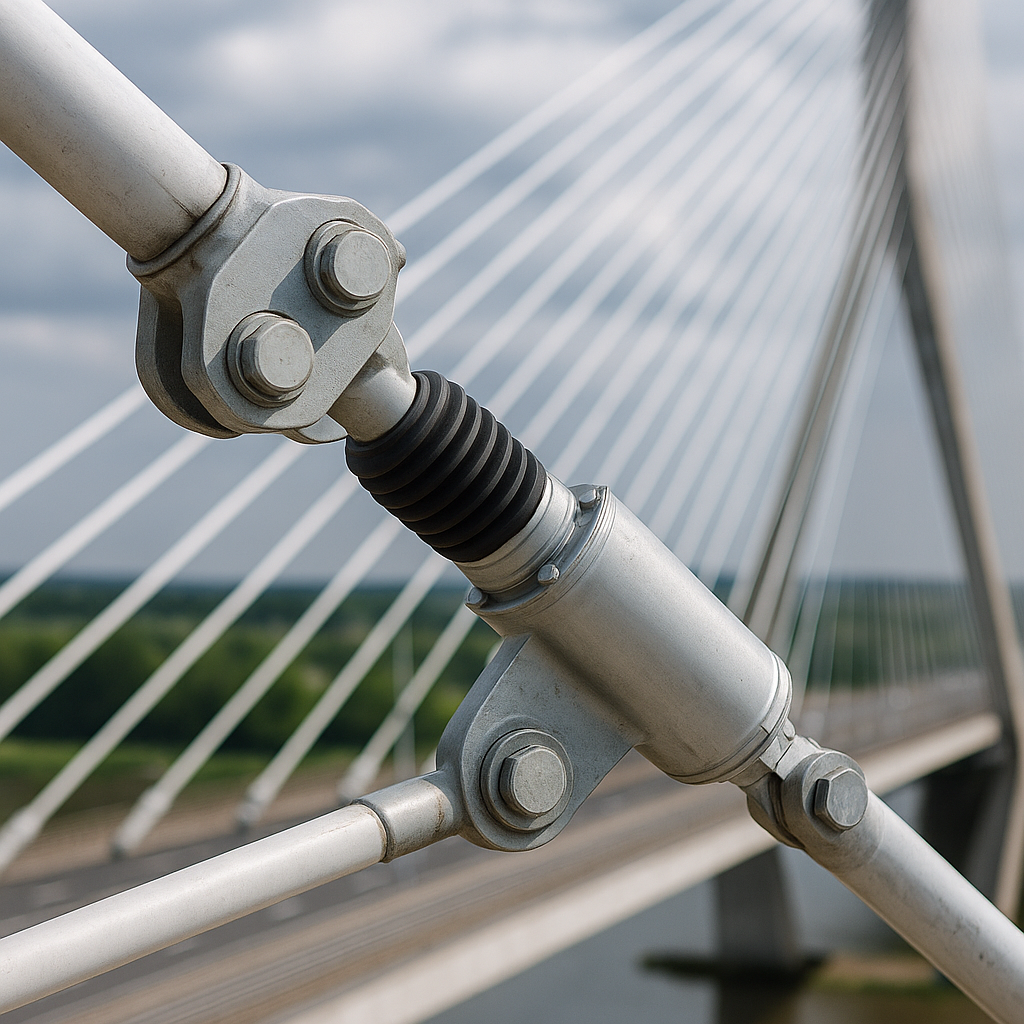

W przypadku wiaduktów najważniejszym kryterium jest trwałość i bezpieczeństwo konstrukcji. Drgania wpływają na zmęczenie materiałów, zwłaszcza elementów stalowych, takich jak wanty, belki i połączenia. Każdy cykl obciążenia, nawet o niewielkiej amplitudzie, kumuluje się i może prowadzić do pęknięć zmęczeniowych. Dlatego kontrola drgań jest niezbędna nie tylko dla komfortu, ale i dla bezpieczeństwa (opinie o programie).

Tłumienie drgań jest zatem wieloaspektowym procesem, łączącym wiedzę z zakresu mechaniki, dynamiki konstrukcji, aerodynamiki i inżynierii materiałowej. Wysokie budynki i mosty wymagają rozwiązań szytych na miarę, które biorą pod uwagę ich sztywność, masę, geometrię, warunki środowiskowe oraz sposób użytkowania. Współczesna inżynieria oferuje szeroki wachlarz narzędzi pozwalających kontrolować drgania, ale ich skuteczność zależy od właściwej diagnozy i precyzyjnego dostrojenia do konkretnej konstrukcji.
