Jak wygląda kontrola zagęszczenia podłoża – kompletny opis procesu i metod badań

Kontrola zagęszczenia podłoża jest jednym z kluczowych etapów prac ziemnych zarówno w budownictwie kubaturowym, jak i drogowym. To od prawidłowego zagęszczenia gruntu zależy nośność fundamentów, stateczność konstrukcji, trwałość nasypów, a także późniejsza eksploatacja obiektów. Niewystarczająco zagęszczony grunt może prowadzić do osiadania budynków, pękania posadzek, deformacji nawierzchni dróg, a w skrajnych przypadkach – nawet do poważnych awarii konstrukcyjnych. Dlatego kontrola zagęszczenia podłoża nie musi, lecz powinna być traktowana jako absolutnie obowiązkowy element realizacji inwestycji. Sam proces zagęszczania wymaga zarówno odpowiednio dobranego sprzętu, jak i znajomości właściwości gruntu, natomiast sama kontrola polega na sprawdzeniu, czy zagęszczenie osiągnęło parametry określone w projekcie. W praktyce wykorzystywane są różne metody badawcze, które pozwalają ocenić, czy grunt spełnia wymagania normowe i projektowe (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Kontrola zagęszczenia podłoża

Zrozumienie, na czym polega kontrola zagęszczenia podłoża, wymaga krótkiego wyjaśnienia, jak zachowuje się grunt podczas zagęszczania. Każdy grunt składa się z ziaren i przestrzeni międzyziarnowych, czyli porów. Zadaniem zagęszczania jest zmniejszenie ilości pustek powietrznych poprzez wprowadzenie energii mechanicznej. W efekcie cząstki gruntu układają się bliżej siebie, zwiększając gęstość oraz nośność podłoża. Efektywność tego procesu zależy od wilgotności gruntu, rodzaju maszyny zagęszczającej, liczby przejazdów oraz właściwości gruntowych (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Zbyt mokry grunt nie pozwala na prawidłowe zagęszczenie, ponieważ woda wypełnia pory i uniemożliwia przemieszczanie się ziaren. Zbyt suchy z kolei nie wykazuje odpowiedniej plastyczności i trudno go zagęścić. Dlatego jednym z kluczowych parametrów jest wilgotność optymalna, wyznaczana metodą Proctora, którą bada się w laboratorium lub w warunkach polowych. Wskaźnik zagęszczenia IS, będący stosunkiem gęstości objętościowej gruntu wbudowanego do maksymalnej gęstości objętościowej z próby Proctora, stanowi podstawową wartość oceny zagęszczenia.

Optymalna wilgotność

W praktyce kontrola zagęszczenia gruntu polega na przeprowadzaniu odpowiednich badań geotechnicznych w trakcie realizacji robót ziemnych lub po ich zakończeniu. Najbardziej klasyczną i uznawaną metodą jest badanie Proctora, które określa maksymalną gęstość gruntu oraz wilgotność optymalną. Wynik ten jest następnie porównywany z zagęszczeniem osiągniętym na budowie. Badanie Proctora można wykonać metodą normalną lub zmodyfikowaną, z różnymi poziomami energii ubijania. Na podstawie otrzymanej krzywej wilgotności i gęstości możliwe jest ustalenie, czy grunt został zagęszczony prawidłowo, a także jakie warunki wilgotnościowe są niezbędne do kontynuowania prac. W wielu projektach infrastrukturalnych lub kubaturowych minimalny wskaźnik zagęszczenia wynosi 0,97 lub 1,00, w zależności od rodzaju budowli i wymaganych parametrów (segregator aktów prawnych).

Podatność na odkształcenia

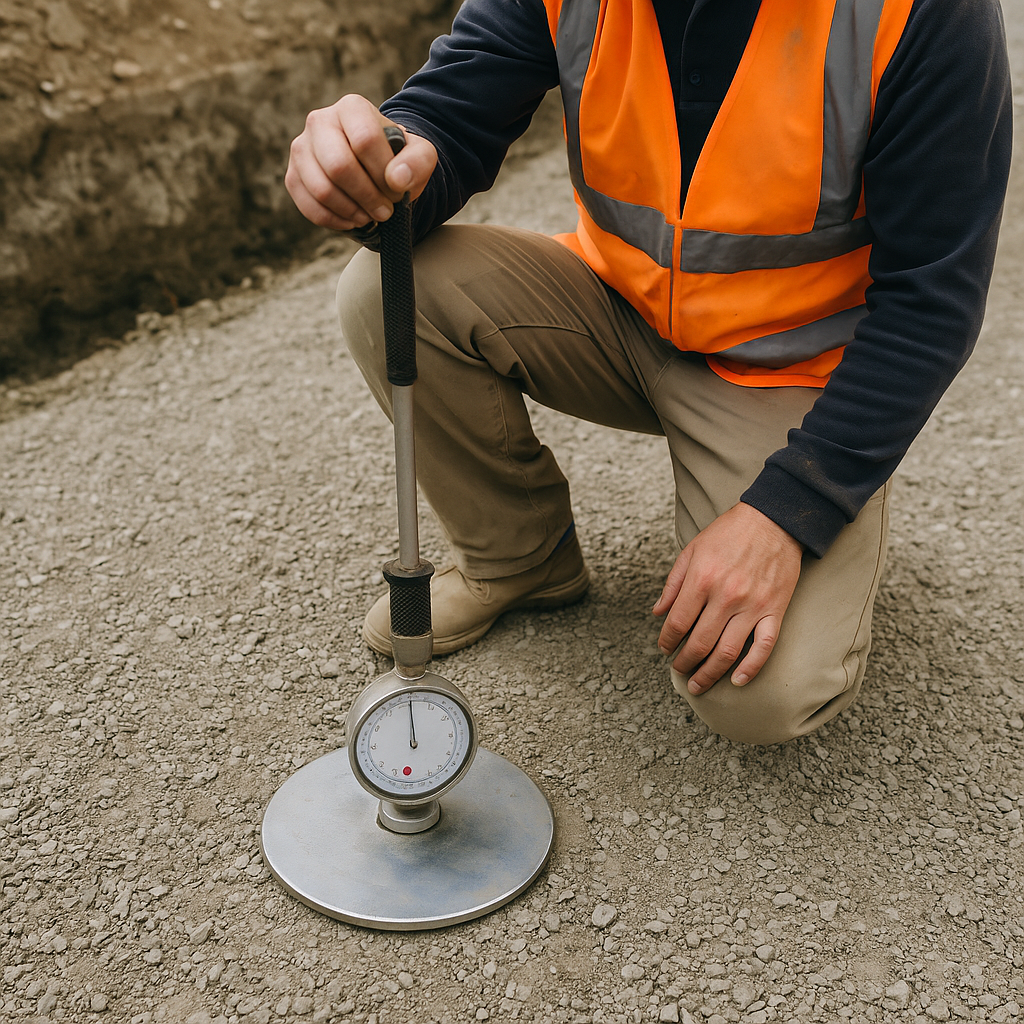

Jednak samo badanie Proctora nie wystarczy – konieczne jest także sprawdzenie zagęszczenia w warunkach rzeczywistych. Do tego celu wykorzystuje się między innymi metodę izotopową, płyty statyczne i dynamiczne, sondowania oraz badania gęstości objętościowej gruntu w polu. Jedną z najczęściej stosowanych metod jest badanie płytą VSS, które polega na przykładaniu obciążenia do gruntu za pomocą stalowej płyty o średnicy 300 mm i mierzeniu jego odkształceń. W wyniku badania otrzymuje się moduł odkształcenia E1 oraz E2, które pozwalają ocenić nośność podłoża. Im większy stosunek E2/E1, tym lepsze zagęszczenie gruntu oraz mniejsza podatność na odkształcenia. Parametry te są kluczowe w budownictwie drogowym, szczególnie przy budowie podbudów i warstw konstrukcyjnych nawierzchni.

Płyta dynamiczna

Alternatywą dla płyty statycznej jest płyta dynamiczna, która jest szybsza, mobilna i pozwala na wykonywanie badań bez konieczności stosowania ciężkiego sprzętu obciążającego. Płyta dynamiczna opiera się na uderzeniu masy spadającej na płytę pomiarową, co wywołuje krótkotrwałe obciążenie dynamiczne. Na podstawie pomiaru odkształceń obliczany jest dynamiczny moduł odkształcenia Evd. Choć metoda ta nie zastępuje w pełni płyty VSS, jest bardzo przydatna przy kontroli bieżących prac, szczególnie tam, gdzie konieczna jest szybka ocena jakości zagęszczenia. Płyta dynamiczna jest powszechnie stosowana w budownictwie drogowym, przy pracach instalacyjnych, a także w wykopach pod fundamenty, gdzie kontrola zagęszczenia jest szczególnie ważna (uprawnienia budowlane).

Głębsze warstwy podłoża

Inną metodą kontroli zagęszczenia są sondowania, w tym sondowania dynamiczne typu DPL, DPM lub DPH. Polegają one na wbijaniu stożka w grunt za pomocą standaryzowanej energii uderzeń i liczeniu liczby uderzeń potrzebnych do zagłębienia stożka o określoną głębokość. Na tej podstawie można ocenić stopień zagęszczenia warstw gruntu oraz wykryć ewentualne niejednorodności. Sondowania są niezwykle przydatne w sytuacjach, gdy kontrola musi objąć głębsze warstwy podłoża lub gdy zachodzi podejrzenie, że dolne partie nasypu zostały zagęszczone niewystarczająco. W przeciwieństwie do płytowych metod powierzchniowych sondowania pozwalają ocenić rzeczywistą strukturę gruntu na całej wysokości nasypu lub wykopu.

Zdolność do szybkiej reakcji

W praktyce najważniejszą częścią kontroli zagęszczenia jest odpowiednia interpretacja wyników. Nawet poprawnie przeprowadzone badanie nie ma wartości, jeżeli wyniki nie są analizowane w kontekście rodzaju gruntu, jego wilgotności oraz warunków panujących na budowie. Kluczowe znaczenie ma również zdolność do szybkiej reakcji – jeśli kontrola wykaże, że zagęszczenie jest niewystarczające, konieczne jest ponowne zagęszczanie, poprawa warunków wilgotnościowych lub zmiana technologii. Niestety, wiele usterek budowlanych wynika z pominięcia kontroli zagęszczenia lub zbagatelizowania pierwszych sygnałów wskazujących na niedostateczne parametry. Przykłady z praktyki pokazują, że osiadające chodniki, pękające posadzki, deformacje dróg czy zapadliska w rejonie przyłączy wodociągowych to najczęściej efekt nieprawidłowo zagęszczonego gruntu.

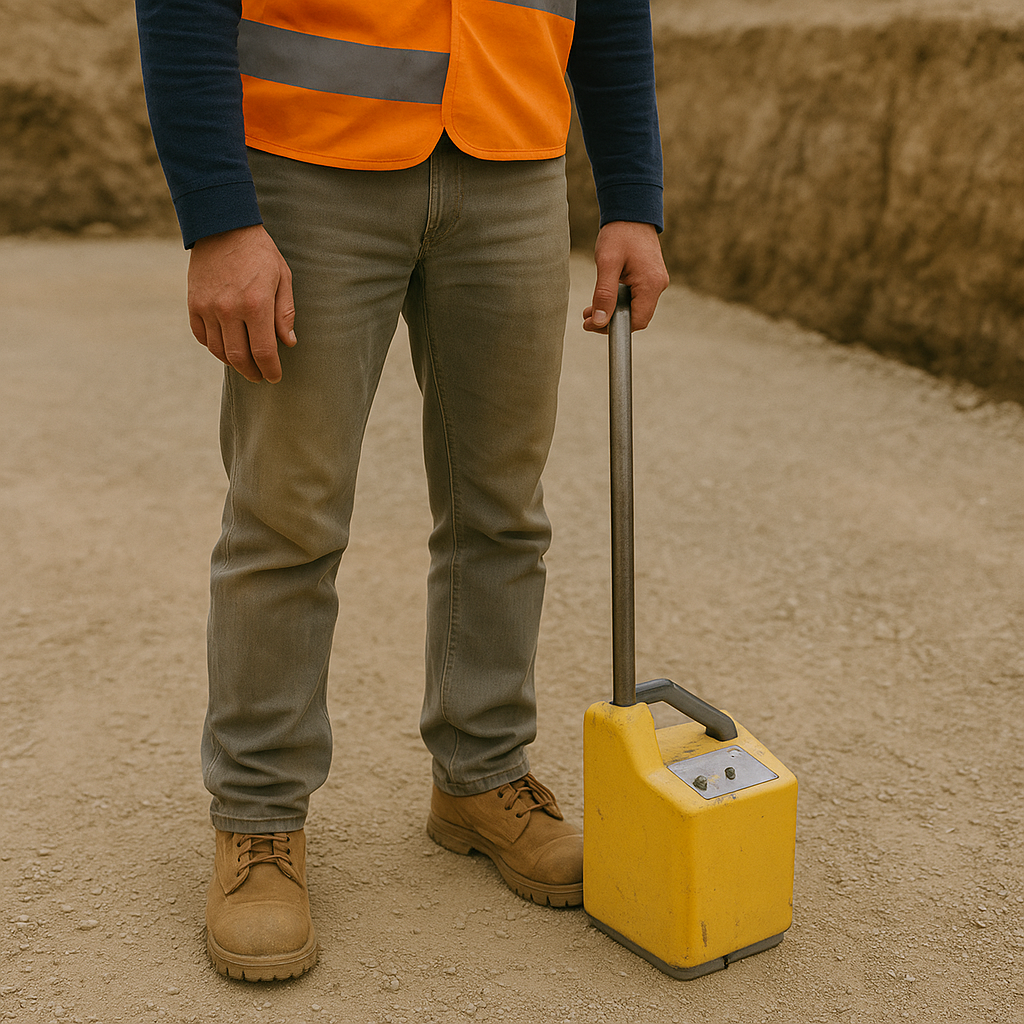

Dokumentacja badań

Niezwykle istotnym elementem procesu jest dokumentacja badań. Wszystkie przeprowadzone pomiary, protokoły z badań płytą VSS lub dynamiczną, wyniki sondowań oraz raporty z badań Proctora muszą być przechowywane i w razie potrzeby udostępniane inwestorowi oraz nadzorowi budowlanemu. Dokumentacja ta jest nie tylko dowodem prawidłowości wykonania prac, ale również elementem archiwum inwestycji, które może być analizowane w przyszłości w przypadku ewentualnych problemów eksploatacyjnych (opinie o programie).

Kontrola zagęszczenia podłoża to nie tylko formalny obowiązek, ale przede wszystkim narzędzie zapewniające bezpieczeństwo i trwałość konstrukcji. Poprawnie przeprowadzone badania pozwalają uniknąć kosztownych napraw i ryzyka awarii, a także dają pewność, że podłoże, na którym powstaje obiekt, spełnia wszystkie wymagania techniczne. Wraz z rosnącą świadomością inwestorów i wykonawców rośnie także znaczenie profesjonalnej kontroli zagęszczenia, a nowoczesne technologie pomiarowe sprawiają, że monitoring jakości podłoża staje się coraz bardziej precyzyjny i efektywny. Dzięki temu możliwe jest prowadzenie inwestycji w sposób odpowiedzialny, zgodny z normami oraz zasadami dobrej praktyki inżynierskiej.
