Jak wygląda proces budowy wiaduktu nad torami kolejowymi – od koncepcji do oddania do ruchu

Budowa wiaduktu nad torami kolejowymi to jedno z najbardziej złożonych przedsięwzięć inżynierskich realizowanych w infrastrukturze transportowej. Łączy w sobie wyzwania konstrukcyjne, geotechniczne, organizacyjne oraz formalno-prawne, a dodatkowo musi być prowadzona w ścisłej koordynacji z ruchem kolejowym, który w większości przypadków nie może zostać całkowicie wstrzymany. Z tego względu proces realizacji wiaduktu znacząco różni się od budowy klasycznego obiektu mostowego w terenie niezurbanizowanym (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Już na etapie planowania inwestycji należy uwzględnić ograniczoną dostępność terenu, skrajnię kolejową, oddziaływanie drgań od przejeżdżających pociągów, wymagania bezpieczeństwa oraz bardzo rygorystyczne procedury narzucone przez zarządcę infrastruktury kolejowej, którym w Polsce najczęściej jest PKP Polskie Linie Kolejowe. Wszystkie te czynniki sprawiają, że budowa wiaduktu nad torami kolejowymi jest procesem wieloetapowym i precyzyjnie zaplanowanym.

Etap koncepcyjny i analiza lokalizacji

Proces budowy wiaduktu rozpoczyna się od szczegółowej analizy lokalizacji. Inżynierowie i projektanci oceniają układ torów, ich liczbę, rodzaj trakcji, prędkości pociągów oraz planowane modernizacje linii kolejowej w przyszłości. Kluczowe znaczenie ma określenie wymaganej skrajni pionowej i poziomej, czyli minimalnych odległości konstrukcji od osi torów oraz od przewodów sieci trakcyjnej. Już na tym etapie rozważa się, czy obiekt będzie jednoprzęsłowy, czy wieloprzęsłowy, a także jaki typ ustroju nośnego będzie najbardziej efektywny z punktu widzenia technologii wykonania i kosztów (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Równolegle wykonywane są wstępne analizy geotechniczne, które pozwalają określić warunki gruntowo-wodne oraz możliwość posadowienia przyczółków i podpór pośrednich. W przypadku terenów zurbanizowanych często pojawia się problem kolizji z istniejącymi sieciami uzbrojenia terenu, co dodatkowo komplikuje proces projektowania.

Projekt budowlany i uzgodnienia formalne

Po zatwierdzeniu koncepcji następuje opracowanie projektu budowlanego i wykonawczego. Dokumentacja ta musi spełniać zarówno wymagania Prawa budowlanego, jak i wewnętrzne wytyczne zarządcy kolei. Szczególną uwagę zwraca się na technologię realizacji robót nad czynnymi torami, zabezpieczenia antyspadające oraz rozwiązania minimalizujące ryzyko wypadków.

Uzgodnienia formalne są jednym z najbardziej czasochłonnych elementów procesu. Projekt musi zostać zatwierdzony przez zarządcę infrastruktury kolejowej, często także przez inne instytucje, takie jak zarządcy dróg, samorządy czy organy ochrony środowiska. Na tym etapie ustala się również harmonogram zamknięć torowych, czyli krótkich przerw w ruchu kolejowym, podczas których możliwe jest wykonanie najbardziej newralgicznych robót.

Przygotowanie terenu i roboty ziemne

Po uzyskaniu wszystkich decyzji administracyjnych rozpoczyna się etap przygotowania terenu budowy. Obejmuje on wykonanie dróg technologicznych, placów składowych oraz zabezpieczenie terenu w bezpośrednim sąsiedztwie torów. Roboty ziemne prowadzone są z zachowaniem szczególnej ostrożności, aby nie naruszyć stateczności nasypów kolejowych ani nie doprowadzić do osiadań torów (segregator aktów prawnych).

W zależności od warunków gruntowych stosuje się różne technologie posadowienia. W trudnych warunkach geotechnicznych często wykorzystuje się pale wiercone lub prefabrykowane, które przenoszą obciążenia na głębsze, nośne warstwy gruntu. Każdy etap robót ziemnych podlega stałemu monitoringowi, obejmującemu pomiary przemieszczeń i drgań.

Budowa przyczółków i podpór

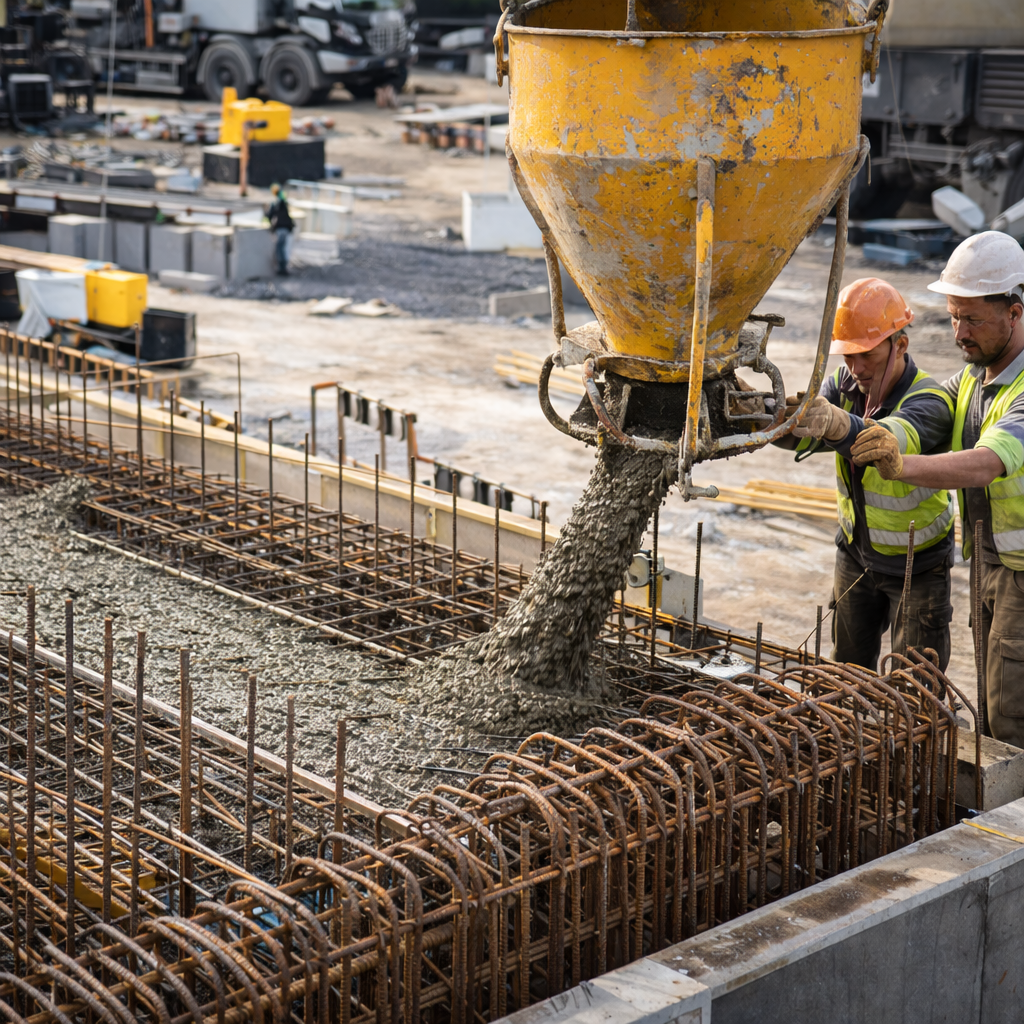

Kolejnym krokiem jest wykonanie przyczółków wiaduktu oraz ewentualnych podpór pośrednich. Są to elementy konstrukcyjne, które przenoszą obciążenia z ustroju nośnego na fundamenty. Ich realizacja wymaga precyzyjnego deskowania, zbrojenia oraz betonowania, często w bezpośrednim sąsiedztwie czynnych torów.

W tym czasie szczególną rolę odgrywa nadzór kolejowy, który kontroluje zgodność robót z zatwierdzonym projektem oraz warunkami bezpieczeństwa. Każde odstępstwo od dokumentacji musi być konsultowane i zatwierdzane, co ma na celu eliminację ryzyka dla ruchu pociągów.

Montaż ustroju nośnego wiaduktu

Najbardziej spektakularnym i jednocześnie najbardziej ryzykownym etapem budowy wiaduktu nad torami kolejowymi jest montaż ustroju nośnego. W zależności od przyjętej technologii może on być realizowany poprzez montaż prefabrykatów, nasuwanie podłużne konstrukcji stalowej lub betonowej, a także metodę podwieszania elementów za pomocą dźwigów w czasie zamknięć torowych. Często stosuje się rozwiązania prefabrykowane, które pozwalają skrócić czas pracy nad czynnymi torami. Elementy ustroju nośnego są przygotowywane poza obszarem kolejowym, a następnie montowane w krótkim czasie, nierzadko w ciągu jednej lub dwóch nocy. Wymaga to niezwykle precyzyjnej logistyki, synchronizacji pracy ekip oraz pełnej gotowości technicznej sprzętu (uprawnienia budowlane).

Po zamontowaniu ustroju nośnego przystępuje się do wykonania płyty pomostu, izolacji przeciwwodnych oraz nawierzchni jezdnej. Równocześnie montowane są bariery ochronne, kapy chodnikowe, urządzenia dylatacyjne oraz odwodnienie. Wszystkie te elementy muszą spełniać rygorystyczne normy dotyczące bezpieczeństwa ruchu drogowego i trwałości eksploatacyjnej. Na tym etapie istotne jest również ograniczenie oddziaływania obiektu na linię kolejową w trakcie eksploatacji. Stosuje się więc rozwiązania tłumiące drgania oraz zabezpieczenia przeciwodpryskowe, które chronią tory przed spadającymi elementami.

Próby obciążeniowe i odbiory techniczne

Zanim wiadukt zostanie oddany do użytkowania, przeprowadza się próby obciążeniowe, które mają na celu potwierdzenie nośności i sztywności konstrukcji. Próby te polegają na kontrolowanym obciążeniu obiektu pojazdami o znanej masie oraz na pomiarze ugięć i przemieszczeń. Wyniki badań są porównywane z wartościami projektowymi (program egzamin ustny).

Po zakończeniu prób następuje etap odbiorów technicznych, w których uczestniczą przedstawiciele inwestora, wykonawcy, projektanta oraz zarządcy infrastruktury kolejowej. Dopiero po pozytywnym zakończeniu wszystkich procedur możliwe jest dopuszczenie obiektu do użytkowania.

Oddanie wiaduktu do ruchu i znaczenie inwestycji

Oddanie wiaduktu nad torami kolejowymi do ruchu to moment wieńczący wielomiesięczną, a czasem wieloletnią pracę zespołów projektowych i wykonawczych. Tego typu obiekty znacząco poprawiają bezpieczeństwo ruchu drogowego i kolejowego, eliminując kolizyjne przejazdy kolejowe oraz zwiększając przepustowość układu komunikacyjnego (opinie o programie).

Proces budowy wiaduktu nad torami kolejowymi jest przykładem zaawansowanej inżynierii, w której kluczową rolę odgrywa nie tylko wiedza techniczna, ale także umiejętność planowania, koordynacji i zarządzania ryzykiem. Właśnie dlatego tego typu inwestycje są jednymi z najbardziej wymagających, ale jednocześnie najbardziej prestiżowych realizacji w budownictwie infrastrukturalnym.
