Jak wygląda wzmacnianie mostów CFRP – nowoczesne metody napraw

Wzmacnianie mostów przy użyciu materiałów kompozytowych CFRP (Carbon Fiber Reinforced Polymer) to jedna z najnowocześniejszych i najbardziej efektywnych metod napraw konstrukcji inżynierskich. W ostatnich latach technologia ta zyskała ogromną popularność nie tylko w budownictwie kubaturowym, ale przede wszystkim w infrastrukturze mostowej, gdzie wymogi dotyczące nośności, trwałości i szybkości realizacji są szczególnie wysokie. CFRP, czyli polimery zbrojone włóknem węglowym, łączą w sobie niezwykle wysoką wytrzymałość na rozciąganie, niską masę i odporność na korozję, co czyni je idealnym materiałem do wzmacniania betonowych, stalowych i murowanych elementów mostów (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Częstotliwość ruchu i wpływy dynamiczne

Z biegiem lat niemal każda konstrukcja mostowa ulega degradacji. Czynnikiem decydującym o potrzebie wzmocnienia są zarówno procesy starzenia się materiału, jak i zmiana warunków użytkowania. Współczesne mosty często muszą przenosić większe obciążenia niż w momencie projektowania – rosną naciski osi pojazdów, częstotliwość ruchu i wpływy dynamiczne. Dodatkowo dochodzą czynniki środowiskowe, takie jak korozja zbrojenia, karbonatyzacja betonu, uszkodzenia mrozowe czy oddziaływanie soli drogowych. W przeszłości typową metodą naprawy było dodawanie nowych warstw betonu, wykonywanie płyt wzmacniających lub montaż stalowych nakładek. Obecnie jednak coraz częściej wybiera się rozwiązania oparte na kompozytach CFRP, które umożliwiają znaczące zwiększenie nośności bez istotnego obciążania konstrukcji (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

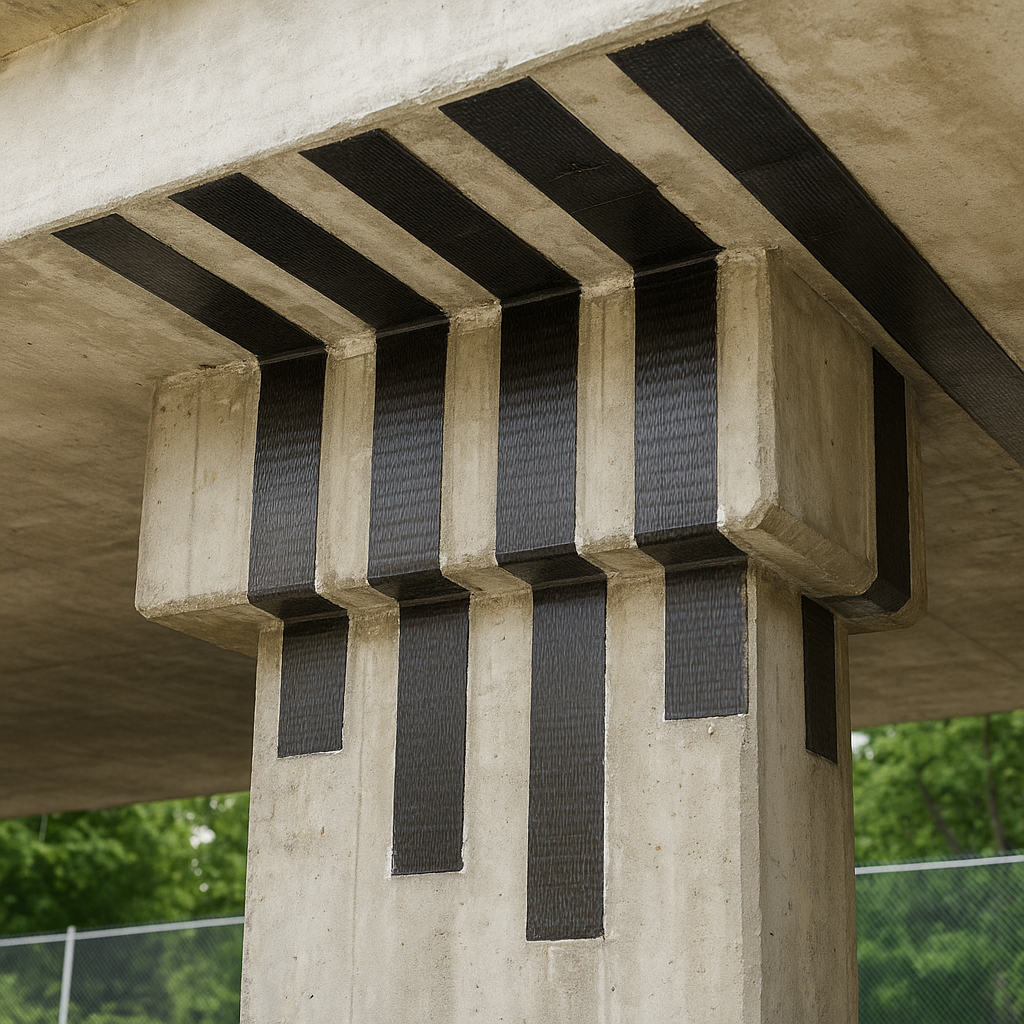

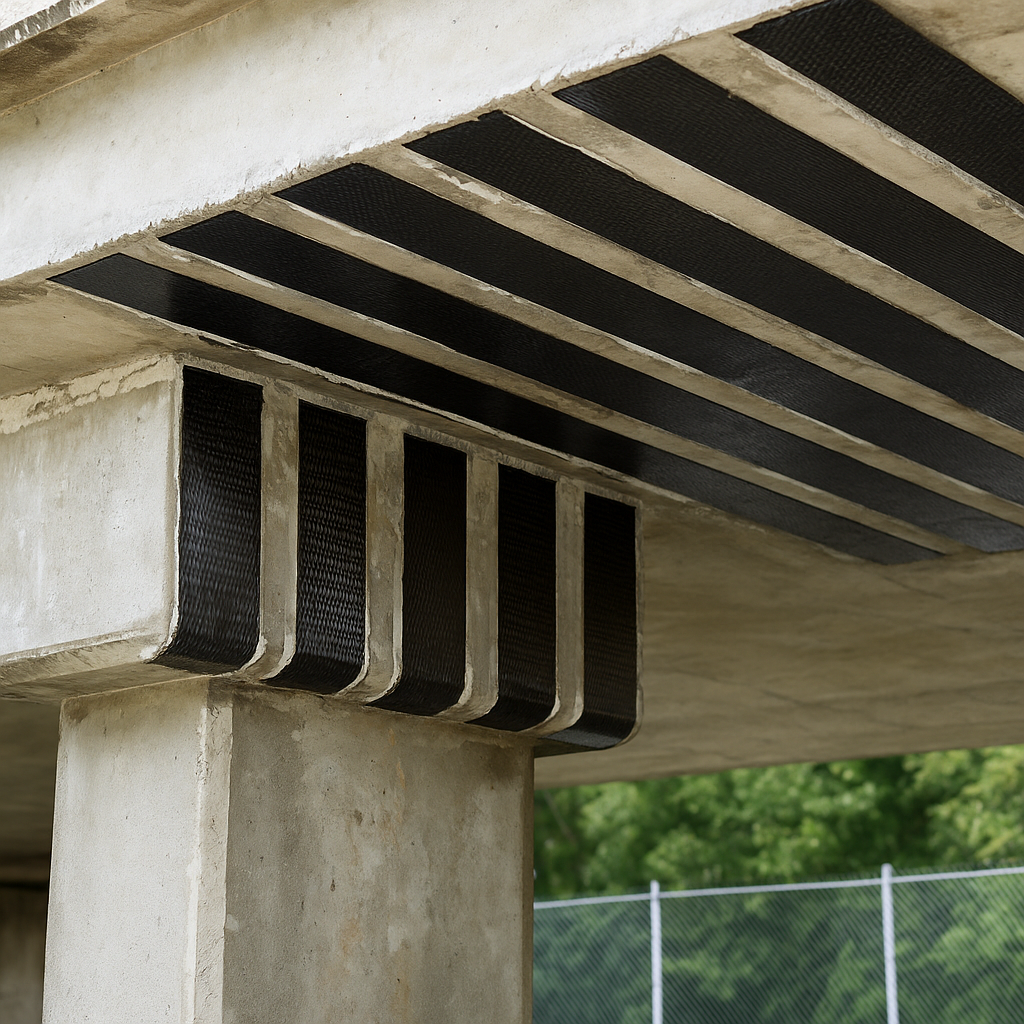

Podstawową zasadą wzmacniania mostów z użyciem CFRP jest przyklejenie taśm, płyt lub tkanin z włókna węglowego do powierzchni elementów konstrukcyjnych, które wymagają poprawy wytrzymałości. Najczęściej są to dolne strefy belek, płyty pomostowe, żebra lub spody przęseł żelbetowych, gdzie występują największe naprężenia rozciągające. Włókna węglowe, ułożone w kierunku rozciągania, przejmują część sił, odciążając zbrojenie stalowe i zapobiegając dalszemu rozwojowi rys. Ich moduł sprężystości i wytrzymałość są znacznie większe niż w przypadku stali – przy znacznie mniejszym ciężarze.

Systemy przyklejane powierzchniowo

Najczęściej stosowane techniki obejmują dwie grupy: systemy przyklejane powierzchniowo (EBR – Externally Bonded Reinforcement) oraz systemy zatapiane w nacięciach w betonie (NSM – Near Surface Mounted). W pierwszym przypadku taśmy lub tkaniny z włókien węglowych przykleja się na powierzchnię konstrukcji za pomocą klejów epoksydowych o wysokiej przyczepności. Po związaniu tworzą one bardzo cienką, ale niezwykle wytrzymałą warstwę wzmacniającą. W metodzie NSM włókna w postaci prętów węglowych umieszcza się w specjalnie wyfrezowanych rowkach w betonie, co zapewnia lepsze zakotwienie i odporność na odspojenie. Obie techniki umożliwiają szybkie wykonanie robót i minimalne ograniczenie ruchu, co w przypadku napraw mostów jest ogromnym atutem (segregator aktów prawnych).

Proces wzmocnienia mostu kompozytami CFRP wymaga jednak starannego przygotowania powierzchni i odpowiedniej technologii aplikacji. Beton musi być oczyszczony z luźnych fragmentów, mleczka cementowego i zanieczyszczeń, a jego powierzchnia odpowiednio zmatowiona. W przypadku tkanin i taśm CFRP niezwykle istotne jest równomierne nałożenie warstwy kleju epoksydowego i dokładne odpowietrzenie, tak aby nie powstały pęcherze. W trakcie montażu i utwardzania materiał musi być chroniony przed wilgocią i skrajnymi temperaturami, które mogłyby wpłynąć na właściwości adhezyjne.

Płyty pomostowe i dźwigary

Jednym z głównych powodów, dla których technologia CFRP zdobywa tak dużą popularność, jest jej uniwersalność i efektywność. Można ją stosować zarówno w obiektach żelbetowych, jak i w mostach stalowych czy murowanych. W przypadku konstrukcji żelbetowych wzmacnia się najczęściej przęsła belkowe, płyty pomostowe i dźwigary. W mostach stalowych włókna węglowe stosuje się do wzmacniania pasów rozciąganych i rejonów zmęczeniowych, gdzie występują pęknięcia od długotrwałych obciążeń. W mostach ceglanych i kamiennych CFRP używa się do zwiększenia nośności sklepień i ograniczenia zarysowań w strefach rozciąganych.

Kompozyty węglowe

Oprócz poprawy wytrzymałości na zginanie, kompozyty węglowe mogą również zwiększać odporność konstrukcji na ścinanie, skręcanie i drgania dynamiczne. W niektórych rozwiązaniach wzmacniających stosuje się tkaniny układane w różnych kierunkach – tworząc tzw. układy wielowarstwowe, które poprawiają nie tylko nośność, ale i sztywność przestrzenną. W połączeniu z technikami sprężania zewnętrznego (np. systemy CFRP pre-stressed) możliwe jest uzyskanie efektów porównywalnych z tradycyjnym sprężeniem stalowym, bez konieczności ingerencji w strukturę betonu (uprawnienia budowlane).

Ogromną zaletą systemów CFRP jest ich odporność na korozję. W przeciwieństwie do stali, włókna węglowe nie rdzewieją i nie wymagają zabezpieczenia antykorozyjnego. To szczególnie ważne w środowiskach mostowych, gdzie konstrukcja narażona jest na działanie wilgoci, soli drogowych i zmienne warunki atmosferyczne. Kompozyty zachowują swoje właściwości przez wiele lat, nawet w agresywnym środowisku. Ich niska masa sprawia, że nie zwiększają znacząco obciążenia mostu, co ma znaczenie w obiektach o ograniczonej nośności podpór i fundamentów.

Wymiar estetyczny i praktyczny

Technologia ta ma również wymiar estetyczny i praktyczny. Warstwy CFRP są bardzo cienkie, dlatego nie zmieniają geometrii konstrukcji ani jej wyglądu. W przypadku mostów zabytkowych czy obiektów o dużej wartości architektonicznej można w ten sposób przeprowadzić wzmocnienie bez widocznych ingerencji. W niektórych realizacjach wzmacnianie jest całkowicie niewidoczne, ponieważ taśmy z włókna węglowego pokrywa się warstwą ochronną lub farbą o strukturze zbliżonej do betonu.

Nie bez znaczenia pozostaje czas realizacji. Tradycyjne metody naprawy mostów wymagają często długotrwałych prac, skomplikowanych rusztowań, przerw w ruchu i ciężkiego sprzętu. Wzmacnianie kompozytami CFRP można przeprowadzić znacznie szybciej – czasem nawet w ciągu kilku dni, bez całkowitego zamknięcia obiektu. To kluczowa zaleta dla zarządców dróg i autostrad, którzy nie mogą sobie pozwolić na długie przerwy w ruchu.

Materiał nowoczesny

W praktyce wzmacnianie mostów z użyciem CFRP często poprzedza się szczegółową diagnostyką konstrukcji – badaniami nieniszczącymi (NDT), pomiarami ugięć i rys, analizą dynamiczną oraz modelowaniem numerycznym. Pozwala to dokładnie określić miejsca krytyczne i dobrać odpowiedni układ wzmocnienia. Dzięki temu rozwiązanie jest precyzyjnie dopasowane do rzeczywistych potrzeb konstrukcji, co czyni je ekonomicznie uzasadnionym i technicznie efektywnym (opinie o programie).

Choć CFRP uchodzi za materiał nowoczesny, jego trwałość jest bardzo dobrze udokumentowana. Badania długoterminowe pokazują, że kompozyty zachowują swoje właściwości mechaniczne nawet po kilkunastu latach eksploatacji. W wielu krajach wzmocnione w ten sposób mosty są w użytkowaniu od lat 90. i wciąż wykazują doskonały stan techniczny. To potwierdza, że technologia ta może być traktowana nie tylko jako metoda napraw tymczasowych, ale jako trwałe rozwiązanie konstrukcyjne.

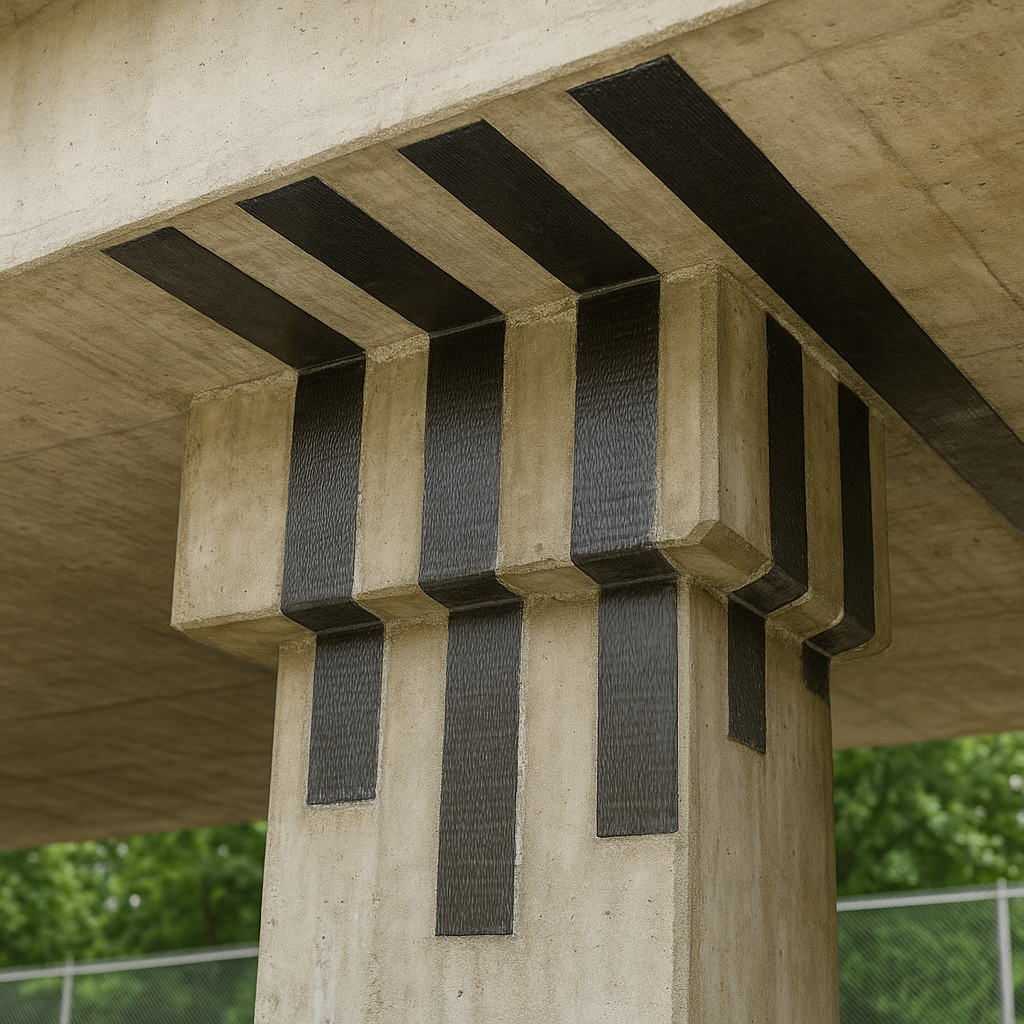

Przyszłość technologii CFRP w mostownictwie

Coraz większe znaczenie zyskuje też rozwój metod monitorowania wzmocnień CFRP. W nowoczesnych systemach stosuje się włókna optyczne i czujniki wklejane w warstwę kompozytu, które pozwalają śledzić naprężenia i wykrywać potencjalne odspojenia. Takie rozwiązania umożliwiają bieżącą kontrolę stanu mostu i wczesne wykrywanie nieprawidłowości, co znacząco zwiększa bezpieczeństwo eksploatacji.

Przyszłość technologii CFRP w mostownictwie jest bardzo obiecująca. Obecnie coraz częściej stosuje się nie tylko taśmy i tkaniny, ale też całe prefabrykowane panele kompozytowe, które mogą zastępować elementy betonowe. W badaniach naukowych rozwija się również idea łączenia CFRP z innymi materiałami, np. z włóknami szklanymi (GFRP) czy aramidowymi (AFRP), aby uzyskać jeszcze lepszą odporność na warunki środowiskowe i drgania.

Podsumowując, wzmacnianie mostów za pomocą materiałów CFRP to połączenie nowoczesnej technologii i praktycznej inżynierii. To metoda lekka, skuteczna, odporna na korozję i możliwa do zastosowania w krótkim czasie, bez ingerencji w konstrukcję nośną. W dobie rosnących wymagań dla infrastruktury transportowej stanowi nie tylko alternatywę dla tradycyjnych napraw, ale coraz częściej – rozwiązanie pierwszego wyboru. Mosty wzmocnione włóknem węglowym są bardziej trwałe, bezpieczne i gotowe na nowe obciążenia przyszłości.
