Jak wykonuje się badanie sondą DPL i DPH? Kompleksowy przewodnik geotechniczny

Badania gruntów przy użyciu sond lekkich i ciężkich należą do podstawowych metod oceny nośności oraz stopnia zagęszczenia podłoża. W nowoczesnym budownictwie, gdzie właściwa analiza warunków gruntowo-wodnych decyduje o bezpieczeństwie całej inwestycji, sondowania dynamiczne DPL i DPH stanowią niezwykle ważne narzędzia diagnostyczne. Obie metody należą do grupy sondowań wykonywanych uderzeniowo, co oznacza, że penetracja gruntu odbywa się poprzez wbijanie stalowej stożkowej końcówki za pomocą udarów młotka o określonej masie i wysokości spadku. Choć zasada działania pozostaje podobna, sondy te służą do badania różnych zakresów gruntów, a sposób wykonania testu ma swoje precyzyjne procedury (segregator na egzamin ustny - pytania i opracowane odpowiedzi)..

Sonda DPL

Sonda DPL, zaliczana do grupy sond lekkich, przeznaczona jest do badania gruntów niespoistych oraz słabych gruntów spoistych w górnych warstwach podłoża. Najczęściej wykorzystuje się ją do oceny zagęszczenia piasków, pospółek i gruntów antropogenicznych, a także do sprawdzenia jakości zagęszczenia zasypek budowlanych. Z kolei sonda DPH, nazywana sondą ciężką, sprawdza się tam, gdzie konieczne jest penetracyjne badanie gruntów o większej gęstości lub większej głębokości. Umożliwia testowanie gruntów o wyższej nośności, takich jak zagęszczone piaski, żwiry lub warstwy podbudowy drogowej, gdzie lekka sonda nie byłaby w stanie osiągnąć wymaganej penetracji. Różnice między tymi badaniami wynikają przede wszystkim z parametrów pracy: masa młotka, energia uderzenia i średnica stożka są większe dla sondy DPH, co przekłada się na możliwość badania trudniejszych warunków gruntowych.

Przygotowanie stanowiska pomiarowego

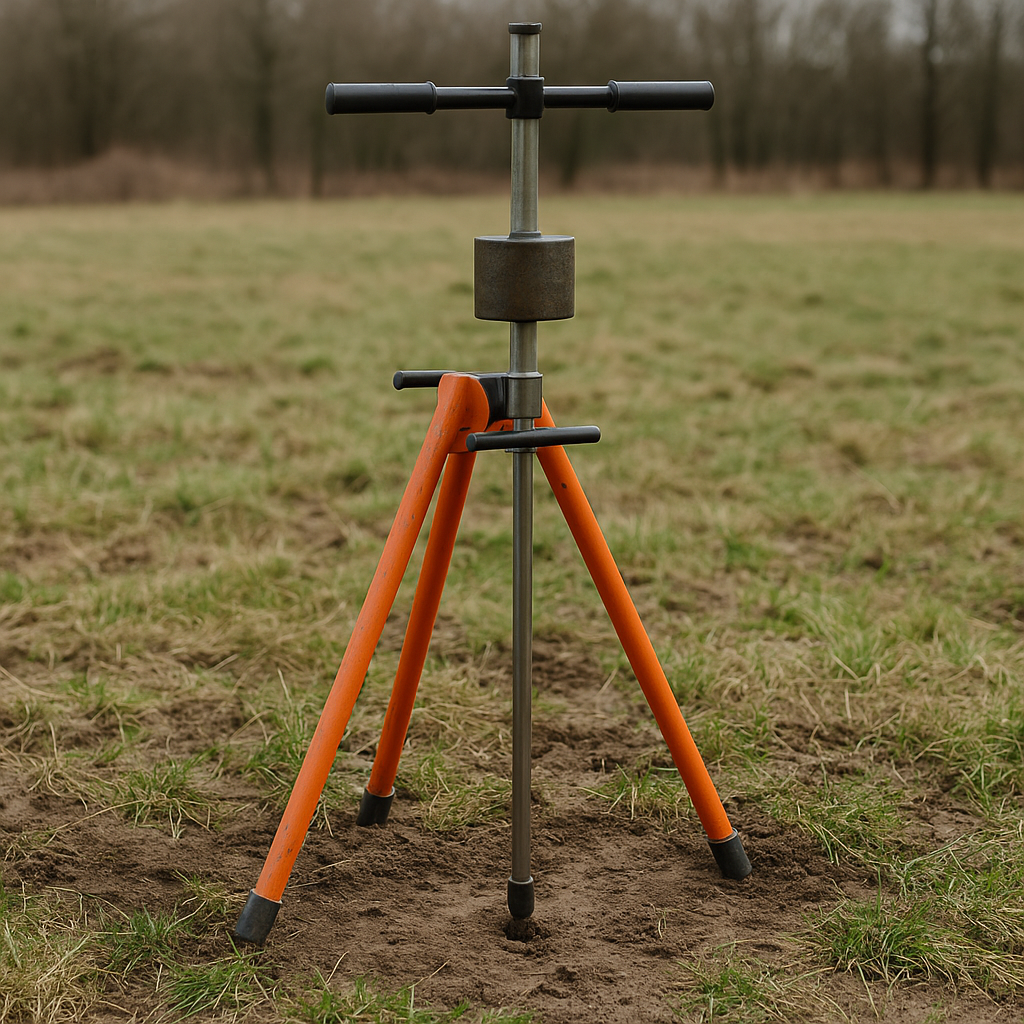

Wykonanie badania sondą DPL rozpoczyna się od przygotowania stanowiska pomiarowego. W miejscu planowanego sondowania usuwa się warstwę humusu, a podłoże wyrównuje, aby zapewnić odpowiednie podparcie dla prowadnicy. Sonda składa się ze stalowego pręta, końcówki stożkowej, młotka o masie około 10 kg oraz prowadnicy utrzymującej kierunek pionowy całego zestawu. Stożek ma stałe wymiary, najczęściej 60° i powierzchnię podstawy około 10 cm² (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer). Podczas badania operator podnosi młotek na określoną wysokość, najczęściej 50 cm, a następnie pozwala mu swobodnie spaść, generując stałą energię uderzenia. Po każdym zestawie udarów mierzy się głębokość penetracji, aby określić liczbę uderzeń potrzebnych do zagłębienia stożka o 10 cm. Wynik N10 stanowi podstawowy parametr interpretacyjny sondy DPL i jest wykorzystywany do oceny stopnia zagęszczenia gruntów niespoistych oraz parametrów geotechnicznych, takich jak stopień zagęszczenia ID, moduł odkształcenia lub orientacyjna nośność warstwy podłoża.

Stały pionowy kierunek zagłębiania pręta

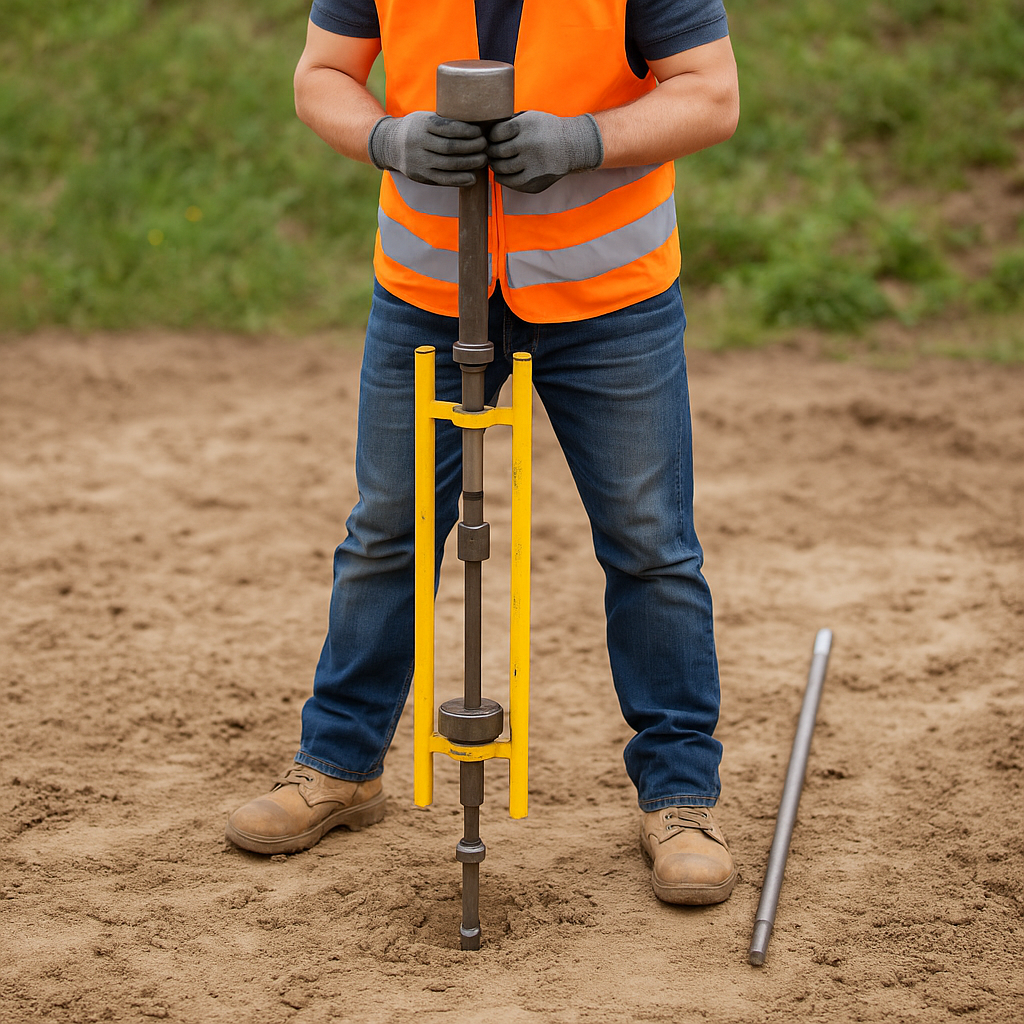

W przypadku sondy DPH procedura jest podobna, jednak kluczowe elementy narzędzia są większe i cięższe. Młotek może mieć masę rzędu 50 kg, a wysokość spadku wynosi zazwyczaj 50 do 75 cm, co oznacza znacznie większą energię udarową. Pozwala to badać warstwy trudniejsze do penetracji, gdzie lżejsza sonda nie byłaby w stanie osiągnąć nawet kilku centymetrów zagłębienia (segregator aktów prawnych). Stożek sondy DPH ma większą powierzchnię podstawy, dzięki czemu opór gruntu jest lepiej przenoszony na urządzenie rejestrujące. Podczas wykonywania testu operator dba o stały pionowy kierunek zagłębiania pręta, a każdy cykl uderzeń jest rejestrowany. Podobnie jak w sondzie DPL, pomiar polega na określeniu liczby uderzeń potrzebnych do pogrążenia stożka o 10 cm, co pozwala ocenić stopień zagęszczenia i nośność podłoża gruntowego. Wyniki badań DPH są podstawą do oceny stopnia zagęszczenia podbudów drogowych, podsypek pod płyty fundamentowe, zasypek w wykopach oraz warstw tworzących konstrukcję nawierzchni.

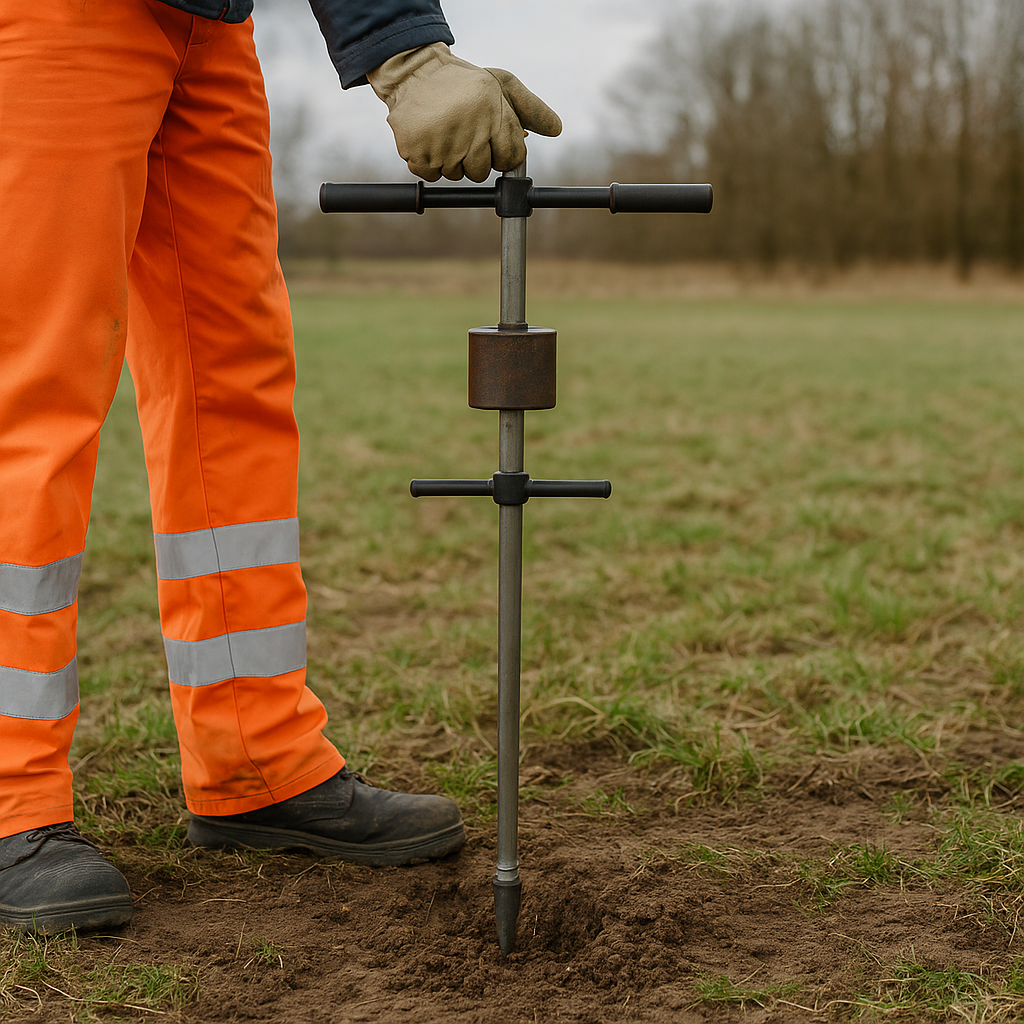

Sondowanie dynamiczne

Sondowanie dynamiczne należy wykonywać zgodnie z normami, które precyzują parametry urządzeń oraz procedurę prowadzenia testu. W Polsce badania sondami dynamicznymi opisuje norma PN-EN ISO 22476-2, która reguluje wymagania związane z energią uderzenia, masą młotka, wymiarami stożka oraz sposobem prowadzenia rejestracji wyników. Dzięki temu możliwe jest porównywanie rezultatów uzyskanych w różnych lokalizacjach i w różnym czasie. Poprawnie wykonane badanie wymaga ciągłej kontroli pionowości pręta i czujności operatora, ponieważ każde odchylenie od pionu może znacząco zaburzyć wyniki i prowadzić do błędnej interpretacji. Szczególną uwagę należy zachować podczas pracy w gruntach niejednorodnych lub zawierających duże frakcje, które mogą lokalnie zwiększać opór i wprowadzać nieregularność w przebiegu sondowania (uprawnienia budowlane).

W praktyce geotechnicznej wyniki badań DPL i DPH mają szerokie zastosowanie. Najczęściej wykorzystuje się je do oceny jakości zagęszczenia zasypek wykonywanych wokół fundamentów, ścian oporowych, sieci infrastrukturalnych czy w wykopach liniowych. Sonda DPL jest niezwykle użyteczna w badaniach kontrolnych po wykonaniu posadowienia płyt fundamentowych w budownictwie jednorodzinnym, gdzie inwestorzy i wykonawcy chcą uzyskać pewność, że zagęszczenie pod płytą spełnia wymagania projektowe. Z kolei sonda DPH znakomicie sprawdza się w branży drogowej, w szczególności podczas odbiorów warstw nośnych podbudowy i nasypów, gdzie wymagana jest wysoka nośność i jednorodność materiału. Dzięki dużej energii udaru badanie pozwala ocenić rzeczywiste zagęszczenie warstw nawet na znaczną głębokość.

Miejscowe słabe soczewki

Badanie sondą DPL i DPH należy wykonywać etapowo, prowadząc rejestrację wyników na bieżąco. Wraz z narastającą głębokością często obserwuje się zmianę parametrów gruntu, co pozwala określić strefy o różnej nośności, miejscowe słabe soczewki lub warstwy wymagające wzmocnienia. W przypadku inwestycji wykonywanych na gruntach o skomplikowanej budowie geologicznej badanie sondami dynamicznymi stanowi doskonałe uzupełnienie badań geotechnicznych takich jak odwierty, analizy laboratoryjne czy sondowanie CPTU. Dzięki swojej mobilności i szybkości wykonania sondowanie dynamiczne jest niezwykle efektywne czasowo, a jednocześnie dostarcza wielu cennych informacji, które mogą znacząco wpłynąć na decyzje projektowe (program egzamin ustny).

Sondowanie dynamiczne

Z punktu widzenia SEO warto podkreślić, że wiele osób poszukuje w internecie praktycznych informacji na temat tego, jak wykonać badanie sondą DPL i DPH, ile kosztuje sondowanie dynamiczne, jaka jest różnica między sondą lekką a ciężką, jakie grunty można badać sondą DPL i czy sondowanie nadaje się do odbioru zagęszczenia. W niniejszym artykule naturalnie użyto fraz takich jak „badanie sondą DPL”, „badanie sondą DPH”, „sondowanie dynamiczne”, „jak wykonuje się badanie DPL i DPH”, „ocena zagęszczenia gruntu”, „kontrola zagęszczenia zasypek” czy „interpretacja wyników sondowania”. Ich obecność wpływa korzystnie na pozycjonowanie tekstu, jednocześnie zachowując w pełni merytoryczny charakter (opinie o programie).

Podsumowując, badanie sondą DPL i DPH to szybka, praktyczna i wiarygodna metoda oceny parametrów gruntów niespoistych i zagęszczonych. Procedura opiera się na wbijaniu stożka za pomocą udarów o określonej energii, a liczba uderzeń pozwala ocenić nośność, zagęszczenie i jednorodność warstw podłoża. Sonda DPL znajduje zastosowanie przy badaniach gruntów lekkich i zasypek, natomiast sonda DPH jest przeznaczona do materiałów wymagających większej energii penetracji. Prawidłowe wykonanie testu, zgodne z normami, dostarcza danych niezwykle cennych dla projektantów, wykonawców i inwestorów, stanowiąc kluczowy element oceny przydatności gruntu pod inwestycję.
