Jak zabezpieczyć wykop przed osuwaniem się ziemi – zasady, praktyka i najczęstsze rozwiązania

Bezpieczeństwo wykopów to jeden z kluczowych elementów prowadzenia robót ziemnych na budowie. Z pozoru prosty wykop może stać się miejscem niezwykle niebezpiecznym, jeśli nie zostanie odpowiednio zabezpieczony, a osuwanie się ziemi jest jednym z najczęściej występujących zagrożeń. W wielu wypadkach prowadzi ono do zasypania pracowników, podcięcia fundamentów sąsiednich budynków, uszkodzenia infrastruktury podziemnej lub konieczności kosztownych napraw. Dlatego właściwe zabezpieczenie wykopu jest obowiązkowe niezależnie od tego, czy mówimy o wykopie pod instalacje, o wykopie szerokoprzestrzennym, czy o głębokim wykopie pod budynek. Ocena stateczności ścian wykopu, wybór technologii zabezpieczenia i kontrola warunków gruntowo-wodnych to podstawowe zadania, które determinują bezpieczeństwo prac (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Zrozumienie mechanizmu

Zrozumienie mechanizmu osuwania się gruntu jest kluczowe dla właściwego zabezpieczenia wykopu. Grunt w naturalnym stanie pozostaje w równowadze dzięki swoim wewnętrznym właściwościom, takim jak spoistość, kąt tarcia wewnętrznego, gęstość i wilgotność. W momencie wykonania wykopu dochodzi do podcięcia naturalnej struktury gruntu oraz naruszenia układu naprężeń, co powoduje powstawanie sił ścinających wzdłuż potencjalnych powierzchni poślizgu. Jeśli siły te przewyższą wytrzymałość gruntu, następuje osuwanie. W praktyce najszybciej osuwają się grunty niespoiste, zwłaszcza piaski i żwiry, które nie mają zdolności do utrzymywania pionowych skarp bez podparcia. Grunty spoiste, takie jak gliny i iły, mogą przez pewien czas utrzymywać strome skarpy, lecz są wrażliwe na zmiany wilgotności oraz działanie wody. Woda stanowi jeden z najważniejszych czynników powodujących utratę stateczności ścian wykopu, ponieważ zmniejsza przyczepność ziaren, podwyższa ciśnienie porowe i zwiększa ciężar gruntu (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Zastosowanie ścian zabezpieczających

Jedną z najprostszych metod zabezpieczenia wykopu jest wykonanie skarpowania. Skarpowanie polega na nadaniu ścianom wykopu bezpiecznego nachylenia, które zależy od rodzaju gruntu oraz głębokości wykopu. W gruntach spoistych dopuszczalne są większe nachylenia, natomiast w piaskach i żwirach konieczne są skarpy łagodniejsze. Jest to metoda tania i szybka, lecz wymaga dużej przestrzeni, dlatego nie sprawdza się w zabudowie miejskiej, gdzie wykopy często wykonywane są tuż przy granicy działki lub w sąsiedztwie istniejących budynków. W takich przypadkach konieczna jest obudowa wykopu, czyli zastosowanie ścian zabezpieczających, które przejmują napór gruntu i uniemożliwiają powstawanie osuwisk.

Ścianka berlińska

Najbardziej powszechnym typem obudowy wykopu są ścianki berlińskie. Składają się one z pionowych pali stalowych lub drewnianych, wbijanych lub wierconych wzdłuż krawędzi wykopu, a następnie uzupełnianych poziomymi elementami – najczęściej drewnianymi lub stalowymi. Ścianka berlińska jest konstrukcją tymczasową, ale bardzo skuteczną, ponieważ pozwala na wykonywanie wykopów nawet w trudnych warunkach miejskich. Jej dużą zaletą jest możliwość etapowego odsłaniania gruntu oraz wbudowywania kolejnych poziomów opinki, dzięki czemu można kontrolować warunki gruntowe i minimalizować ryzyko utraty stateczności. W przypadku głębszych wykopów stosuje się kotwienie ścian, które polega na wprowadzaniu do gruntu kotew gruntowych i naprężaniu ich tak, aby skutecznie przeciwdziałały działaniu parcia gruntu. Kotwy mogą być wiercone w różnych kierunkach, ich długość i rozstaw dobiera się na podstawie wyników badań geotechnicznych (segregator aktów prawnych).

Odwodnienie

Innym sposobem na zabezpieczenie wykopów jest stosowanie grodzic stalowych. Grodzice to elementy stalowe o charakterystycznym profilu umożliwiającym łączenie ich w szczelną ścianę. Wbijanie grodzic jest stosunkowo szybkie, a same grodzice mogą być później wyciągnięte i użyte ponownie. Rozwiązanie to sprawdza się szczególnie w gruntach nasypowych, niespoistych oraz tam, gdzie poziom wód gruntowych jest wysoki. W przypadku bardzo trudnych warunków wodnych stosuje się dodatkowo uszczelnienia grodzic oraz wykonanie odwodnień igłofiltrowych. Wykonanie wykopu bez odwodnienia w gruncie nasyconym wodą niesie ogromne ryzyko utraty stateczności, ponieważ grunt traci parametry wytrzymałościowe, a napływająca woda destabilizuje ściany. Odwodnienie jest więc jednym z kluczowych elementów zabezpieczania wykopów.

Wzmocnienia gruntowe

W sytuacjach, w których wykop wykonywany jest w bezpośrednim sąsiedztwie budynków lub infrastruktury, stosuje się obudowy ciężkie, takie jak ścianki szczelne, palisady z pali CFA, DSM czy mikropale. Palisady wykonuje się poprzez zagęszczone rozmieszczenie pali wierconych, które tworzą niemal ciągłą ścianę, a przestrzenie pomiędzy nimi można wypełnić betonem lub zaczynem cementowym. Technologia ta zapewnia dużą sztywność i odporność na przemieszczanie, dlatego jest często stosowana w centrach miast przy budowie garaży podziemnych lub tuneli. Z kolei metoda DSM polega na mieszaniu gruntu z zaczynem cementowym, co prowadzi do powstania kolumn o poprawionych parametrach wytrzymałościowych. Tego typu wzmocnienia gruntowe zabezpieczają wykopy zarówno przed osuwaniem, jak i przed filtracją wody (uprawnienia budowlane).

Działania naprawcze

Podczas zabezpieczania wykopu niezwykle ważna jest kontrola warunków gruntowo-wodnych. Inżynierowie geotechnicy monitorują poziom wód gruntowych, parametry gruntu oraz ewentualne przemieszczenia ścian. Stosuje się inklinometry, repery geodezyjne oraz czujniki piezometryczne, które pozwalają na bieżąco oceniać bezpieczeństwo robót. Jeśli wykryte zostaną przemieszczenia przekraczające wartości dopuszczalne, prace należy natychmiast przerwać i podjąć działania naprawcze. Brak kontroli może prowadzić do nagłego zawalenia ściany wykopu, a w konsekwencji do poważnego wypadku, uszkodzenia konstrukcji lub podmycia sąsiednich budynków.

Warto również zwrócić uwagę na znaczenie odpowiedniego użytkowania sprzętu i organizacji placu budowy. Ciężki sprzęt budowlany nie może poruszać się tuż przy krawędzi wykopu, ponieważ jego masa może doprowadzić do przekroczenia dopuszczalnych naprężeń w gruncie. Należy także unikać składowania materiałów budowlanych w pobliżu wykopu. Wszystkie te działania zwiększają parcie na ściany wykopu i mogą wywołać osuwanie. Bardzo ważne jest także zapewnienie właściwego odwodnienia terenu – nawet niewielka ilość wody opadowej może szybko osłabić parametry gruntu i doprowadzić do zsuwania ścian.

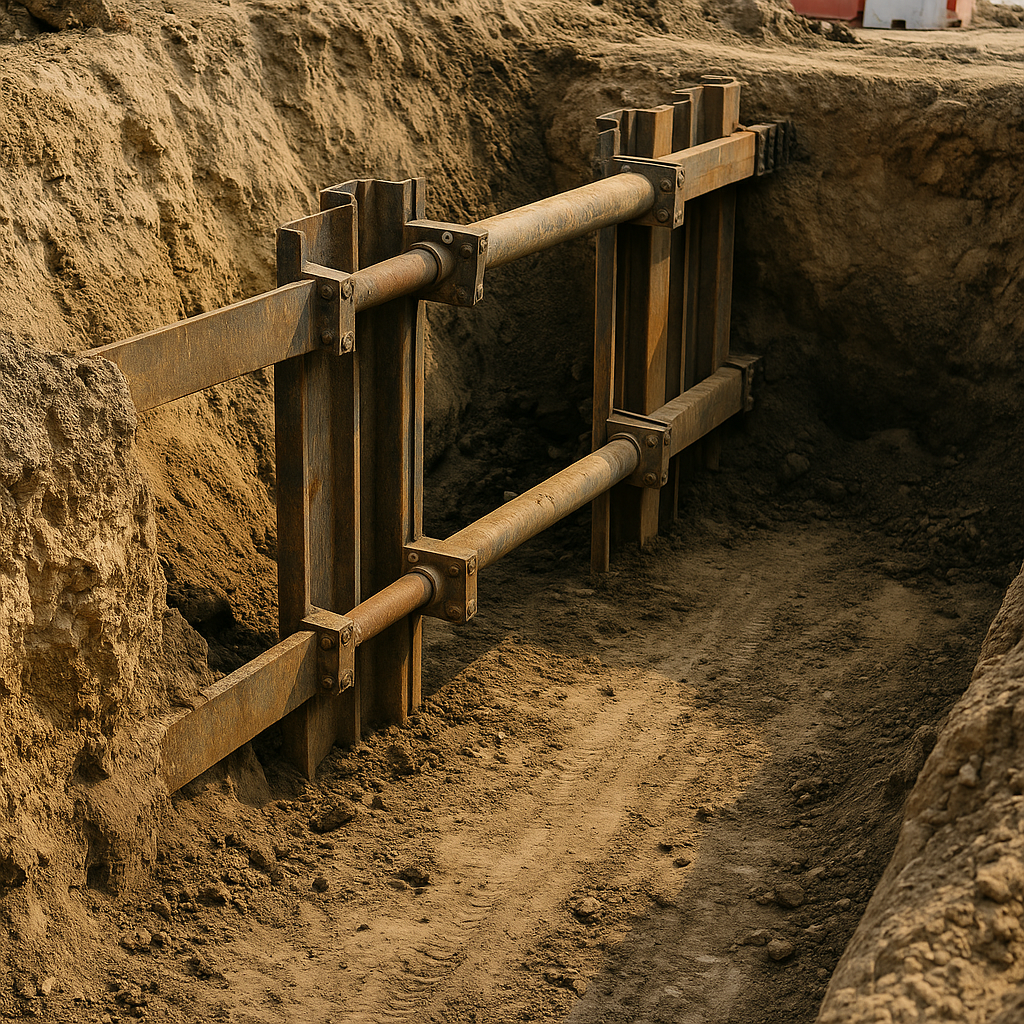

Skarpowanie

Przykłady z praktyki budowlanej jednoznacznie pokazują, jak ogromne znaczenie ma właściwe zabezpieczenie wykopów. W wielu przypadkach osuwiska w wykopach powstawały wskutek pozornie drobnych zaniedbań, takich jak brak deskowania w miękkich gruntach, niewłaściwe odwodnienie lub pozostawienie wykopu otwartego na dłuższy czas bez zabezpieczeń. Każdy z tych błędów może doprowadzić do katastrofy. Z drugiej strony dobrze zaprojektowane i wykonane obudowy wykopów pozwalają prowadzić prace ziemne w sposób całkowicie bezpieczny, nawet na dużych głębokościach i w skomplikowanych warunkach terenowych (opinie o programie).

Podsumowując, zabezpieczenie wykopu przed osuwaniem się ziemi jest procesem złożonym, wymagającym wiedzy z zakresu geotechniki, hydrologii i inżynierii budowlanej. Odpowiednie zabezpieczenie zależy od rodzaju gruntu, głębokości wykopu, obecności wody oraz warunków otoczenia. Skarpowanie, ścianki berlińskie, grodzice, palisady z pali wierconych, technologia DSM czy odwodnienia – to jedynie część dostępnych rozwiązań. Niezależnie od wybranej metody, najważniejsze jest zapewnienie pełnej kontroli nad warunkami gruntowymi oraz zachowanie procedur bezpieczeństwa. Odpowiednie podejście do projektowania i wykonawstwa zabezpieczeń wykopów gwarantuje nie tylko bezpieczeństwo pracowników, ale także ochronę sąsiednich obiektów i infrastruktury.
