Jakie błędy w odwodnieniu prowadzą do degradacji konstrukcji drogowej – kompleksowe omówienie z perspektywy inżynierskiej

Odwodnienie w drogownictwie jest jednym z tych elementów, które pozostają niewidoczne dla użytkownika, ale jednocześnie decydują o trwałości całej konstrukcji. Nawet najlepiej zaprojektowana i wykonana nawierzchnia drogowa ulegnie szybkiemu zużyciu, jeśli woda nie zostanie skutecznie odprowadzona z jej powierzchni i warstw konstrukcyjnych. W praktyce inżynierskiej błędy w odwodnieniu są jedną z najczęstszych przyczyn powstawania kolein, pęknięć zmęczeniowych, degradacji podbudowy oraz osłabienia nośności podłoża gruntowego (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

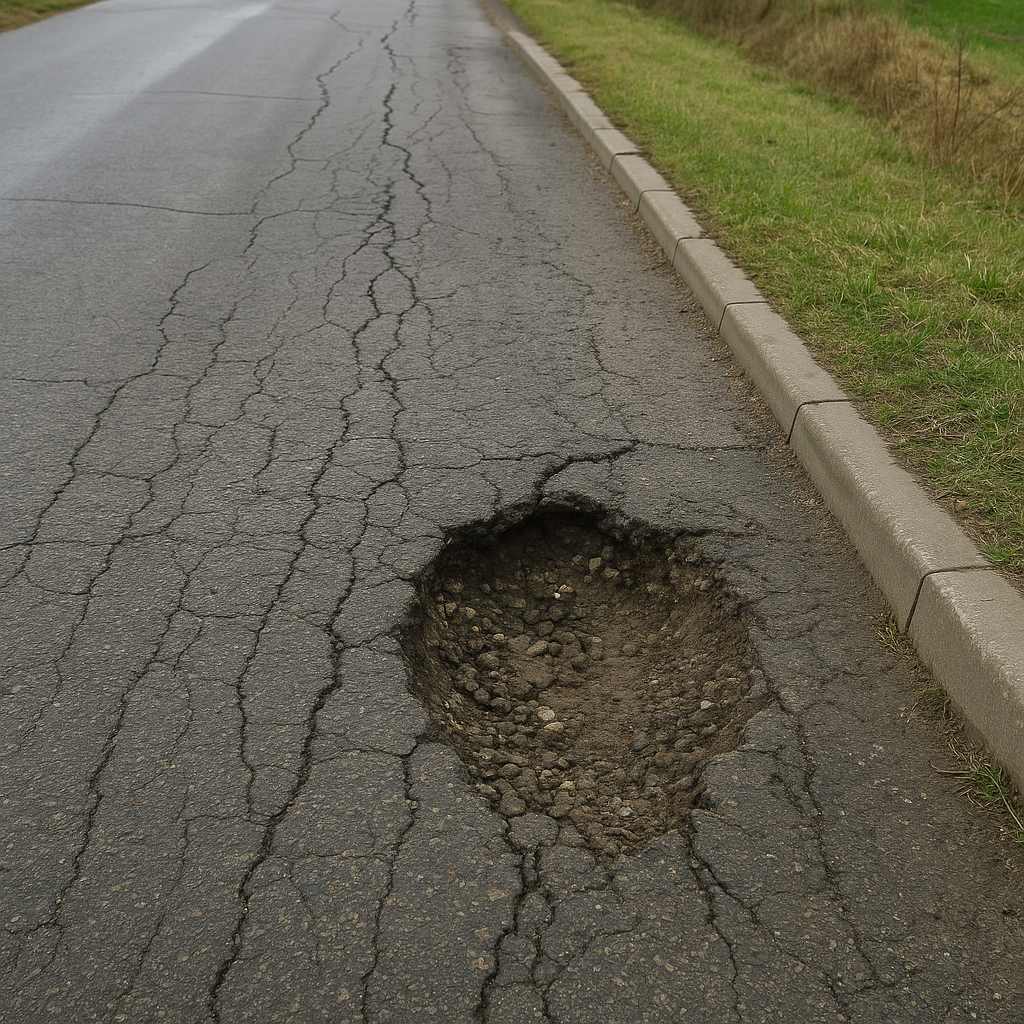

Zrozumienie mechanizmów, które prowadzą do uszkodzeń, jest kluczowe zarówno dla projektantów, jak i wykonawców odpowiedzialnych za utrzymanie dróg publicznych. Problemy z odwodnieniem zwykle zaczynają się od niewłaściwego ukształtowania niwelety i spadków poprzecznych. Jeżeli powierzchnia jezdni nie posiada odpowiedniego spadku umożliwiającego szybki odpływ wody, ta zalega na nawierzchni i wnika przez mikrospękania w głąb warstw asfaltowych. Z czasem prowadzi to do utraty adhezji między kruszywem a lepiszczem, co z kolei przyspiesza proces powstawania łuszczenia i wykruszeń. Woda przedostająca się do głębszych warstw podbudowy naraża je na działanie cykli zamarzania i rozmarzania, powodując utratę nośności oraz powstawanie pustek i lokalnych zapadnięć.

Niewłaściwe odwodnienie poboczy

Niewłaściwe odwodnienie poboczy jest kolejnym źródłem problemów. Pobocza o zbyt małej przepuszczalności lub wykonane z materiałów niewłaściwie zagęszczonych zatrzymują wodę przy krawędzi jezdni. To zjawisko prowadzi do podmywania konstrukcji, rozluźnienia skrajnych pasów i powstawania pęknięć krawędziowych. W wielu przypadkach to właśnie brak drożności poboczy i rowów melioracyjnych powoduje kumulację wody, która powoli, ale nieuchronnie wnika w podbudowę drogi, niszcząc ją od zewnątrz. Równie istotnym elementem są rowy przydrożne. Kiedy rowy tracą drożność wskutek zamulenia, zarastania roślinnością lub nieprawidłowej geometrii dna i skarp, woda nie może być skutecznie odprowadzona do odbiornika (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Stojąca w rowie woda

Stojąca w rowie woda podnosi poziom zwierciadła wód gruntowych i prowadzi do długotrwałego zawilgocenia podłoża. Konstrukcja drogowa, która zgodnie z założeniami powinna pracować w warunkach niespoistych i dobrze zdrenowanych, zaczyna zachowywać się jak usytuowana na gruncie nawodnionym, charakteryzującym się mniejszą sztywnością i podatnością na deformacje. Wynikiem są trwałe koleiny i zapadliska, niewspółmierne do natężenia ruchu. Często spotykanym błędem jest także niewłaściwe wykonanie lub brak drenażu francuskiego w miejscach szczególnie narażonych na infiltrację wody (segregator aktów prawnych).

Drenaże powinny być zaprojektowane tak, aby efektywnie obniżać poziom wody i przejmować jej nadmiar z korpusu drogowego. Jeśli rura perforowana znajduje się zbyt wysoko, jeżeli filtracja jest niewystarczająca lub jeżeli geowłóknina ulegnie zamuleniu, cały system przestaje działać. Woda, zamiast być odprowadzana, zaczyna kumulować się w warstwach konstrukcji, co z czasem prowadzi do uplastycznienia gruntu rodzimego i utraty jego parametrów nośności. Inżynierowie często zwracają uwagę na problem odwodnienia poprzecznego w strefach skrzyżowań, zatok autobusowych oraz w obszarach przejść technologicznych w konstrukcji drogi. W tych lokalizacjach występują zmiany geometrii i dodatkowe spadki, które muszą być bardzo precyzyjnie zaprojektowane, aby uniknąć powstawania lokalnych zastoisk.

Mały błąd projektowy

Mały błąd projektowy, na przykład różnica kilku milimetrów w poziomach, może prowadzić do tworzenia się kałuż, które przy intensywnym ruchu ciężkim szybko generują zmęczeniowe uszkodzenia nawierzchni. Ważnym źródłem degradacji jest również nieszczelność wpustów i studni kanalizacji deszczowej. Uszkodzone połączenia, niewłaściwy montaż osadników lub brak regularnego czyszczenia prowadzą do sytuacji, w której woda nie wpływa do systemu odwodnieniowego, lecz rozlewa się pod jezdnią.

Infiltracja przez nieszczelne studnie

Dodatkowo infiltracja przez nieszczelne studnie powoduje wypłukiwanie drobnych frakcji z podbudowy, co może prowadzić do kawern i zapadnięć widocznych na powierzchni. Nie można także pominąć kwestii odwodnienia w obrębie nasypów drogowych. Brak prawidłowo zaprojektowanych rowów stokowych lub niedostateczne zabezpieczenie skarp umożliwia wodzie infiltrację wzdłuż całej wysokości nasypu. Prowadzi to do rozluźnienia struktury gruntu i osłabienia stateczności skarp, czego efektem mogą być osuwiska, deformacje korpusu drogi oraz spękania nawierzchni pojawiające się równolegle do osi jezdni. Zjawisko to jest szczególnie groźne w nasypach wysokich oraz w terenach o niekorzystnych warunkach gruntowo-wodnych. Należy również wspomnieć o błędach eksploatacyjnych, które występują już po oddaniu drogi do użytkowania (uprawnienia budowlane).

Brak regularnej konserwacji rowów

Brak regularnej konserwacji rowów, niedrożne wpusty uliczne, zamulone osadniki i zarastające pobocza sprawiają, że system odwodnienia sukcesywnie traci swoją wydajność. Nawet najlepiej zaprojektowana droga wymaga systematycznego utrzymania, w przeciwnym razie staje się podatna na przyspieszoną degradację. W wielu przypadkach dochodzi także do niekontrolowanych zmian zagospodarowania terenu w otoczeniu drogi. Przykładem może być budowa obiektów lub podniesienie terenu działek sąsiednich, co zaburza naturalny odpływ wody i powoduje spływ powierzchniowy na drogę. Takie zmiany mogą generować lokalne podtopienia, a tym samym wpływać na nośność konstrukcji nawierzchni (program egzamin ustny).

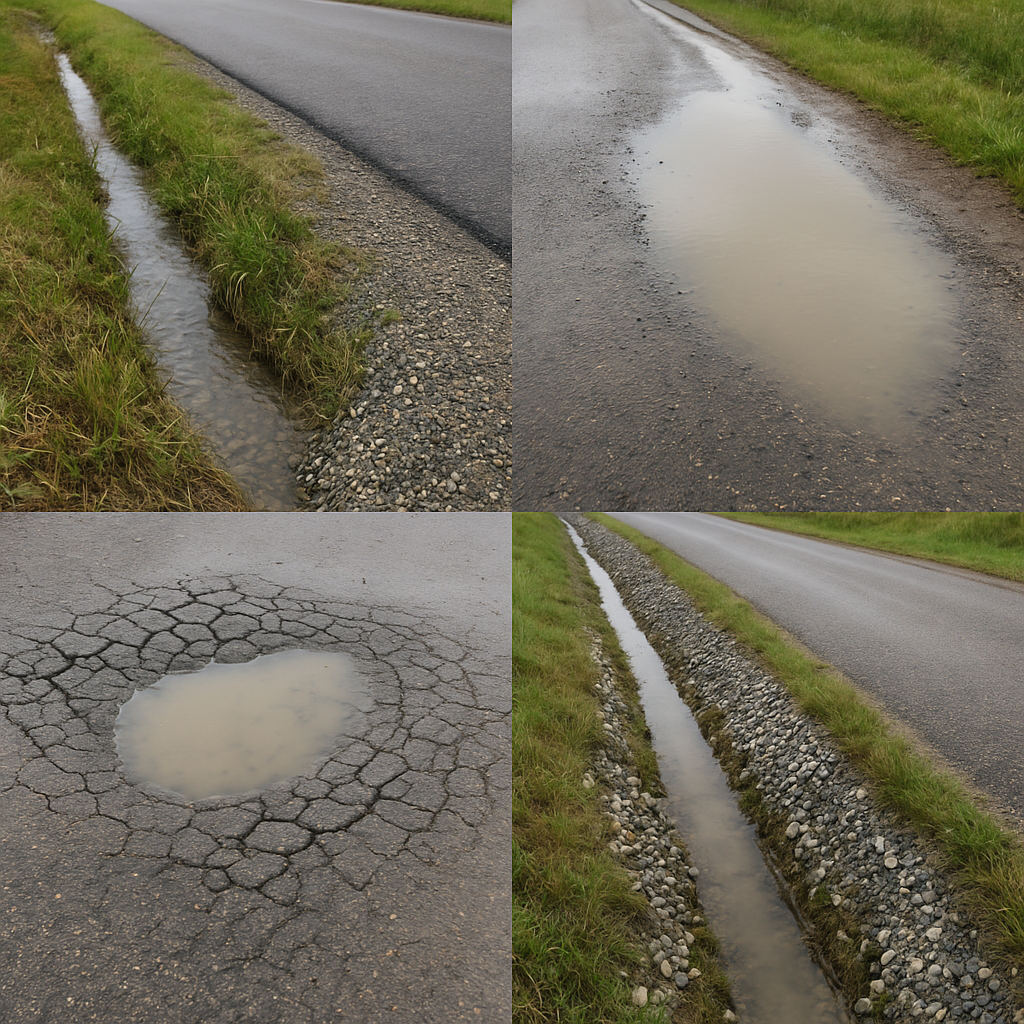

Trwałość konstrukcji drogowej

Z punktu widzenia trwałości konstrukcji drogowej kluczowe jest więc całościowe podejście do projektowania i utrzymania odwodnienia. Obejmuje to staranne formowanie spadków, precyzyjne wykonanie krawędzi jezdni, zachowanie drożności rowów, projektowanie drenaży przy uwzględnieniu właściwości filtracyjnych gruntu, kontrolę szczelności kanalizacji deszczowej oraz ciągłe monitorowanie pracy systemu. Degradacja konstrukcji drogowych spowodowana błędami w odwodnieniu to problem powszechny, ale możliwy do wyeliminowania poprzez rzetelną analizę warunków hydrologicznych, właściwe rozwiązania projektowe oraz odpowiednie utrzymanie eksploatacyjne (opinie o programie).

Woda jest jednym z najgroźniejszych czynników niszczących infrastrukturę drogową, dlatego skuteczne odwodnienie stanowi fundament trwałości każdej drogi, niezależnie od kategorii ruchu. Dobrze zaprojektowany i utrzymany system odwodnienia nie tylko chroni strukturę nawierzchni, lecz także wydłuża jej żywotność, zwiększa bezpieczeństwo ruchu oraz minimalizuje koszty remontów. W dobie rosnących obciążeń od ruchu ciężkiego oraz coraz bardziej ekstremalnych zjawisk pogodowych zagadnienie to staje się jeszcze bardziej istotne i wymaga szczególnej uwagi na wszystkich etapach inwestycji drogowej.
