Jakie są różnice między mostem belkowym a łukowym

Mosty belkowe i łukowe należą do najstarszych i najczęściej spotykanych typów konstrukcji mostowych. Choć na pierwszy rzut oka oba pełnią tę samą funkcję przenoszą obciążenia z jezdni lub pomostu na podpory – to różnią się zasadniczo sposobem pracy statycznej, kształtem, materiałami oraz zastosowaniem. Współczesne mostownictwo korzysta zarówno z prostoty i ekonomiczności układów belkowych, jak i z efektownej estetyki i wydajności konstrukcji łukowych. Zrozumienie różnic między tymi dwoma typami ustrojów niosących jest kluczowe dla każdego inżyniera, architekta i projektanta, a także dla osób zainteresowanych tematyką budownictwa mostowego (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Most belkowy

Most belkowy to konstrukcja, w której głównym elementem nośnym jest belka, pracująca przede wszystkim na zginanie. Obciążenie od pojazdów, pieszych czy innych użytkowników mostu przekazywane jest z płyty pomostu na belki główne, które następnie przenoszą siły na podpory. W belce występują zarówno momenty zginające, jak i siły tnące (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer). Górne włókna przekroju są ściskane, a dolne rozciągane, co powoduje konieczność zastosowania odpowiedniego zbrojenia lub materiału odpornego na rozciąganie. Mosty belkowe to rozwiązanie proste, tanie i szybkie w realizacji, dlatego są one powszechnie stosowane w infrastrukturze drogowej, miejskiej i kolejowej. Mogą mieć rozpiętość od kilku do kilkudziesięciu metrów i wykonywane są najczęściej z żelbetu, betonu sprężonego lub stali. Współczesne technologie pozwalają również na budowę mostów belkowych zespolonych, w których stalowe dźwigary współpracują z betonową płytą pomostową, tworząc sztywny i wytrzymały ustrój niosący.

Most łukowy

Most łukowy z kolei charakteryzuje się zupełnie innym sposobem przenoszenia obciążeń. W tym typie konstrukcji głównym elementem nośnym jest łuk, który pracuje głównie na ściskanie. Dzięki zakrzywionej geometrii siły pionowe od obciążenia zamieniają się w siły osiowe, które przenoszone są wzdłuż krzywizny łuku do podpór. To sprawia, że w konstrukcji występują znacznie mniejsze momenty zginające niż w belkach, co pozwala na uzyskanie smuklejszej i bardziej ekonomicznej formy przy dużych rozpiętościach (segregator aktów prawnych).

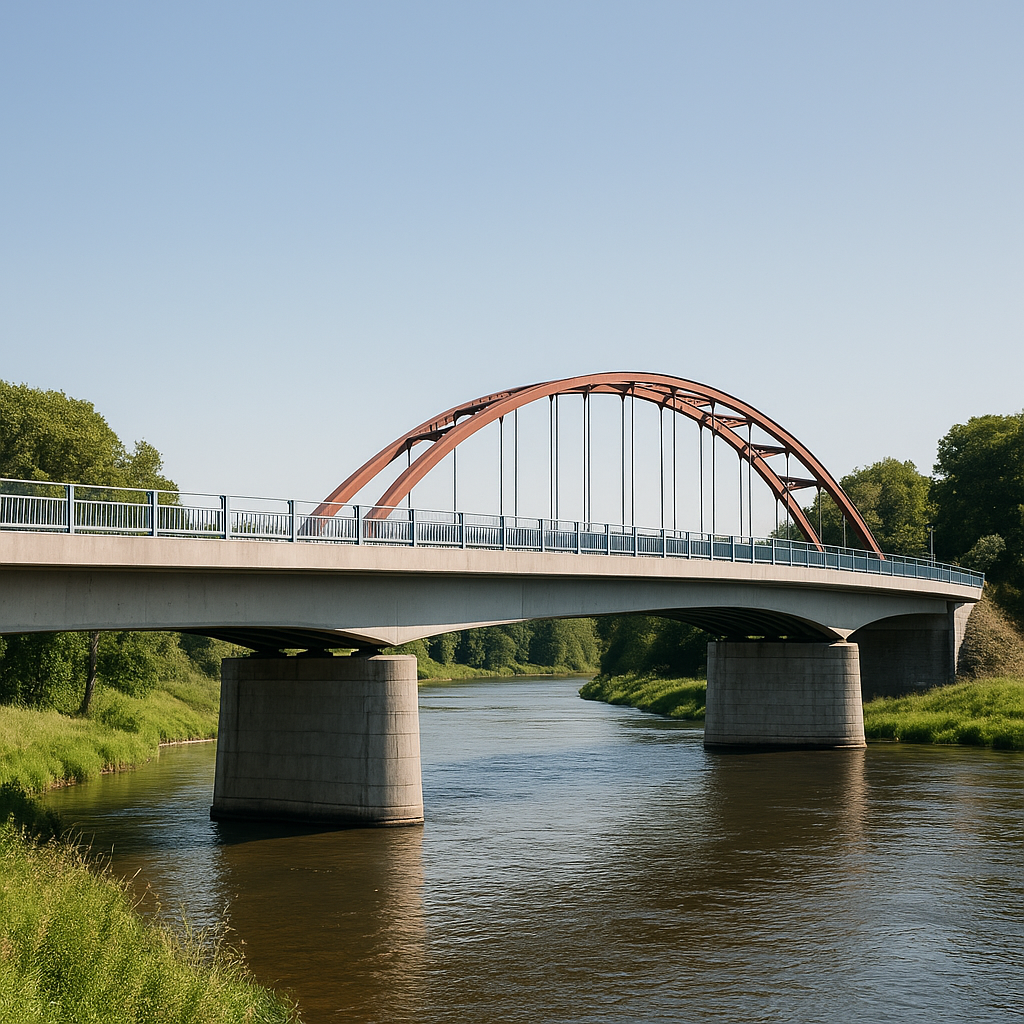

Charakterystycznym elementem mostu łukowego są przyczółki lub podpory, które muszą przejąć nie tylko siły pionowe, ale również poziome – tzw. siły rozporowe. Dlatego konstrukcja łuku wymaga solidnego zakotwienia w gruncie. W niektórych przypadkach, aby zredukować siły rozpierające, stosuje się tzw. łuki z ściągiem, w których pomost łączy podstawy łuku, zamykając siły w układzie statycznie zamkniętym. W nowoczesnych rozwiązaniach spotyka się również mosty łukowe z wieszakami, gdzie obciążenie z pomostu przekazywane jest na łuk za pomocą pionowych cięgien, co pozwala uzyskać efektowną i lekką konstrukcję.

Przekroczenie dużych przeszkód

Podstawową różnicą między mostem belkowym a łukowym jest więc sposób, w jaki przenoszone są obciążenia. Belka opiera się na sile zginania – jej dolna część jest rozciągana, a górna ściskana. Łuk natomiast przenosi obciążenie głównie poprzez ściskanie wzdłuż swojej krzywizny, co powoduje, że konstrukcja jest bardziej efektywna pod względem materiałowym, ale wymaga odpowiednio ukształtowanych podpór. W efekcie mosty belkowe są częściej stosowane przy krótszych rozpiętościach, natomiast mosty łukowe dominują tam, gdzie konieczne jest przekroczenie dużych przeszkód, takich jak rzeki, wąwozy czy doliny (uprawnienia budowlane).

Różni się także geometria obu konstrukcji. Most belkowy ma najczęściej prostą, poziomą linię pomostu i prostokątne przekroje dźwigarów. Jest rozwiązaniem technicznie przewidywalnym, o prostym schemacie obliczeniowym. Most łukowy ma formę zakrzywioną, a jego kształt – parabola, catenaria lub elipsa – jest wynikiem analizy statycznej i estetycznej. Ta różnica w kształcie przekłada się bezpośrednio na odbiór wizualny – łukowe mosty często uznawane są za dzieła sztuki inżynierskiej, wprowadzające do krajobrazu dynamikę i lekkość.

Siły pionowe

Kolejną różnicą jest sposób fundamentowania i oddziaływania konstrukcji na podłoże. W mostach belkowych podpory przenoszą wyłącznie siły pionowe, dlatego mogą być relatywnie smukłe i oszczędne. W mostach łukowych siły poziome, wynikające z rozporu łuku, wymagają mocnych przyczółków i odpowiedniego zakotwienia. W przypadku słabego gruntu może to oznaczać konieczność stosowania pali, mikropali lub masywnych bloków fundamentowych. Z tego powodu wybór konstrukcji łukowej wiąże się często z bardziej złożoną realizacją geotechniczną, ale daje możliwość przekroczenia dużych rozpiętości bez pośrednich podpór (program egzamin ustny).

Jeśli chodzi o materiały, w mostach belkowych dominują beton sprężony i stal, co pozwala uzyskać cienkie, prefabrykowane elementy o dużej nośności. W mostach łukowych stosuje się zarówno beton, jak i stal, a także kombinacje obu. Betonowe łuki są cięższe, lecz bardziej odporne na ściskanie i korozję, natomiast stalowe zapewniają większą rozpiętość i lekkość konstrukcji. Nowoczesne mosty łukowe często wykorzystują rozwiązania zespolone, w których łuk stalowy współpracuje z betonowym pomostem.

Czas budowy mostu łukowego

Z punktu widzenia budowy, most belkowy jest znacznie prostszy w montażu. Może być wznoszony etapami, przy użyciu rusztowań lub metodą nasuwania podłużnego. W przypadku mostu łukowego konieczne jest budowanie konstrukcji wsporczej lub montażu segmentów łuku metodą wspornikową z zamykaniem klucza w środku przęsła. Jest to proces bardziej skomplikowany, wymagający dużej precyzji i często zastosowania tymczasowych cięgien lub rusztowań. W efekcie czas budowy mostu łukowego jest zazwyczaj dłuższy, a koszty wyższe, choć efekt końcowy rekompensuje nakłady dzięki większej trwałości i atrakcyjności wizualnej.

W kontekście użytkowania i trwałości, mosty belkowe są łatwiejsze w utrzymaniu i modernizacji. Dostęp do elementów nośnych jest prosty, a ewentualne naprawy można wykonywać etapowo, bez całkowitego wyłączenia obiektu z eksploatacji. Mosty łukowe, ze względu na swoje geometryczne skomplikowanie, wymagają dokładniejszej kontroli stanu technicznego, zwłaszcza w miejscach zakotwienia łuku i wieszaków. Jednak dzięki korzystnemu rozkładowi naprężeń – głównie ściskaniu – ich trwałość bywa bardzo wysoka, a wiele historycznych mostów łukowych, zbudowanych z kamienia, przetrwało setki lat.

Krajobraz miejski i przemysłowy

Pod względem estetycznym oba typy mają odmienne walory. Most belkowy jest neutralny wizualnie, prosty i funkcjonalny – dobrze wpisuje się w krajobraz miejski i przemysłowy. Most łukowy natomiast często staje się dominantą krajobrazową, przyciągającą uwagę swoją sylwetką. Jego kształt jest symbolem harmonii między siłą a lekkością, a jednocześnie wyrazem inżynierskiej precyzji i kreatywności. To właśnie dlatego wiele ikonicznych konstrukcji na świecie, takich jak most Hell Gate w Nowym Jorku czy Most Świętokrzyski w Warszawie, opiera się na łukowej formie.

Układy łukowe

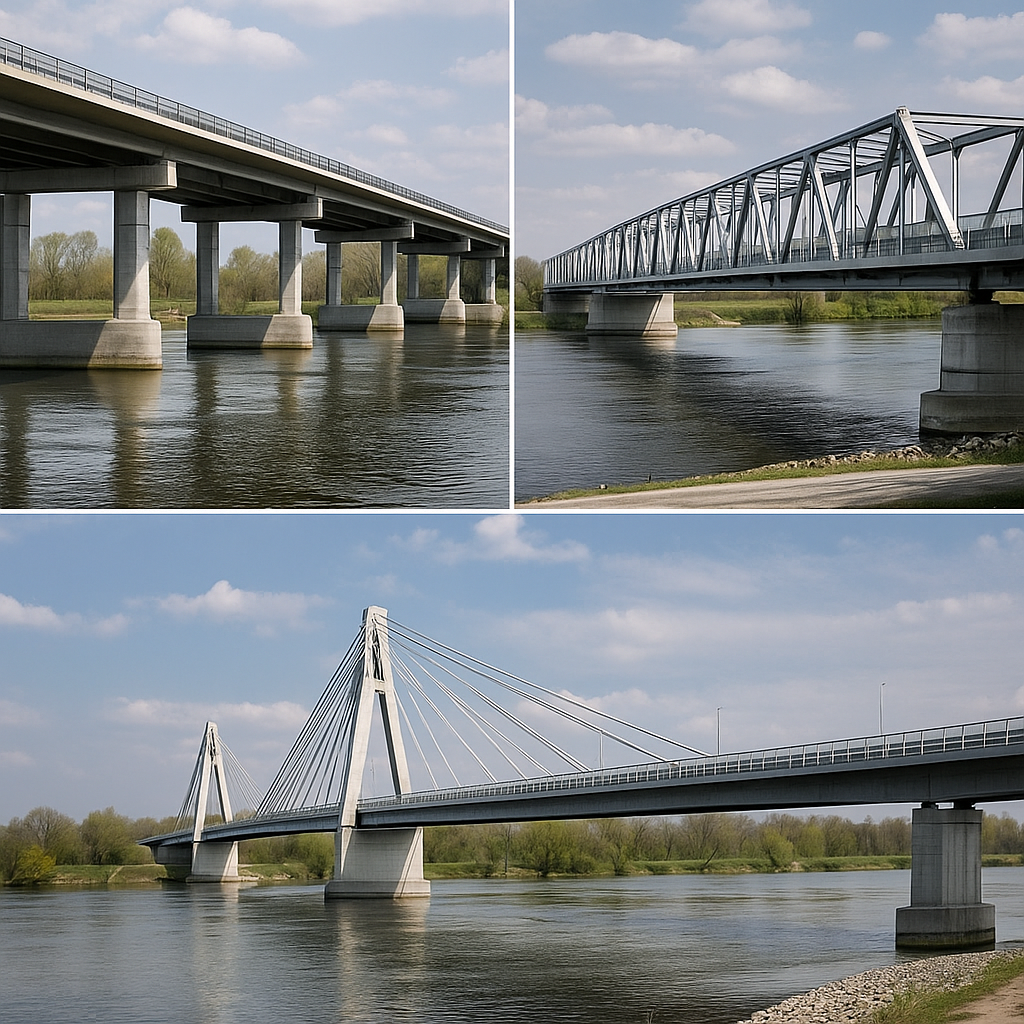

Z punktu widzenia analizy ekonomicznej wybór między mostem belkowym a łukowym zależy od rozpiętości i warunków terenowych. Dla krótkich przęseł, do około 30–40 metrów, konstrukcje belkowe są najtańsze i najbardziej opłacalne. W przypadku przęseł powyżej 70–80 metrów, korzystniejszym rozwiązaniem stają się układy łukowe, które pozwalają ograniczyć zużycie materiału przy zachowaniu wysokiej nośności. Przy bardzo dużych rozpiętościach dominują natomiast układy wiszące i podwieszone (opinie o programie).

Podsumowując, most belkowy i most łukowy to dwa różne podejścia do tego samego problemu inżynierskiego przenoszenia obciążenia nad przeszkodą. Pierwszy opiera się na prostocie i pracy na zginanie, drugi na efektywnym wykorzystaniu sił ściskających. Belka symbolizuje funkcjonalność i techniczną prostotę, łuk elegancję i wyrafinowanie. Współczesne mostownictwo nie traktuje tych typów jako konkurencyjnych, lecz komplementarne, dopasowując rozwiązania do potrzeb danego projektu. Niezależnie od formy, zarówno most belkowy, jak i łukowy stanowią dowód na to, że inżynieria łączy świat nie tylko w sensie dosłownym, ale też estetycznym i symbolicznym tworząc konstrukcje, które stają się integralną częścią przestrzeni, w której powstają.
