Jakie są zasady projektowania odwodnienia drogi

Projektowanie odwodnienia drogi jest jednym z kluczowych etapów w procesie budowy infrastruktury drogowej, ponieważ decyduje o trwałości nawierzchni, bezpieczeństwie użytkowników oraz odporności całej konstrukcji na czynniki atmosferyczne. Odpowiednio zaprojektowany system odwodnienia zapobiega gromadzeniu się wody na jezdni, przenikaniu wilgoci w głąb warstw konstrukcyjnych i erozji gruntu w strefie poboczy i skarp. Woda jest jednym z największych wrogów trwałości dróg – prowadzi do osłabienia podłoża, powstawania kolein, pęknięć, a zimą do niszczącego działania mrozu i odwilży. Dlatego projektowanie odwodnienia drogi wymaga kompleksowego podejścia, łączącego wiedzę z zakresu geotechniki, hydrologii, inżynierii materiałowej oraz praktyki drogowej (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Odpowiednie spadki podłużne i poprzeczne

Podstawową zasadą projektowania odwodnienia drogi jest zapewnienie skutecznego i nieprzerwanego odprowadzenia wody opadowej oraz roztopowej z powierzchni jezdni, poboczy i konstrukcji drogowej. Każda droga musi mieć zaprojektowane odpowiednie spadki podłużne i poprzeczne, które umożliwiają swobodny spływ wody do systemu odbiorczego – rowów przydrożnych, kanalizacji deszczowej, drenażu lub naturalnych cieków wodnych. Minimalny spadek poprzeczny dla jezdni asfaltowych wynosi zwykle od 2 do 2,5%, natomiast dla dróg gruntowych i nieutwardzonych może dochodzić nawet do 4%. Spadki te muszą być zachowane z dużą dokładnością, ponieważ nawet niewielkie błędy w niwelecie mogą prowadzić do powstawania zastoin wodnych, które pogarszają bezpieczeństwo i przyspieszają degradację nawierzchni.

Warunki geotechniczne terenu

W projektowaniu odwodnienia należy również uwzględnić warunki geotechniczne terenu, a zwłaszcza przepuszczalność gruntu. W terenach o niskiej przepuszczalności, takich jak gliny czy iły, woda nie wsiąka w podłoże i wymaga sprawnego odprowadzenia powierzchniowego. Natomiast na gruntach piaszczystych o dużej przepuszczalności możliwe jest zastosowanie odwodnienia infiltracyjnego, które pozwala na stopniowe wsiąkanie wody do gruntu, ograniczając tym samym obciążenie systemu kanalizacji. W miejscach o wysokim poziomie wód gruntowych konieczne jest stosowanie drenażu podłużnego i poprzecznego, który zapobiega podsiąkaniu wody pod warstwy konstrukcyjne drogi (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Projektant odwodnienia musi także wziąć pod uwagę intensywność opadów charakterystyczną dla danego rejonu. Na podstawie danych meteorologicznych oblicza się tzw. natężenie deszczu miarodajnego, czyli maksymalną ilość opadu, jaka może wystąpić w określonym czasie. Wartość ta jest kluczowa przy doborze średnic rur, wielkości studzienek, przepustów i pojemności zbiorników retencyjnych. W praktyce stosuje się wzory empiryczne oraz modele hydrologiczne, które pozwalają przewidzieć spływ powierzchniowy w zależności od powierzchni zlewni, nachylenia terenu i rodzaju nawierzchni. Błędy w tych obliczeniach mogą prowadzić do niedoszacowania przepustowości systemu, a w konsekwencji – do zalewania drogi w czasie intensywnych opadów.

Odwodnienia drogi

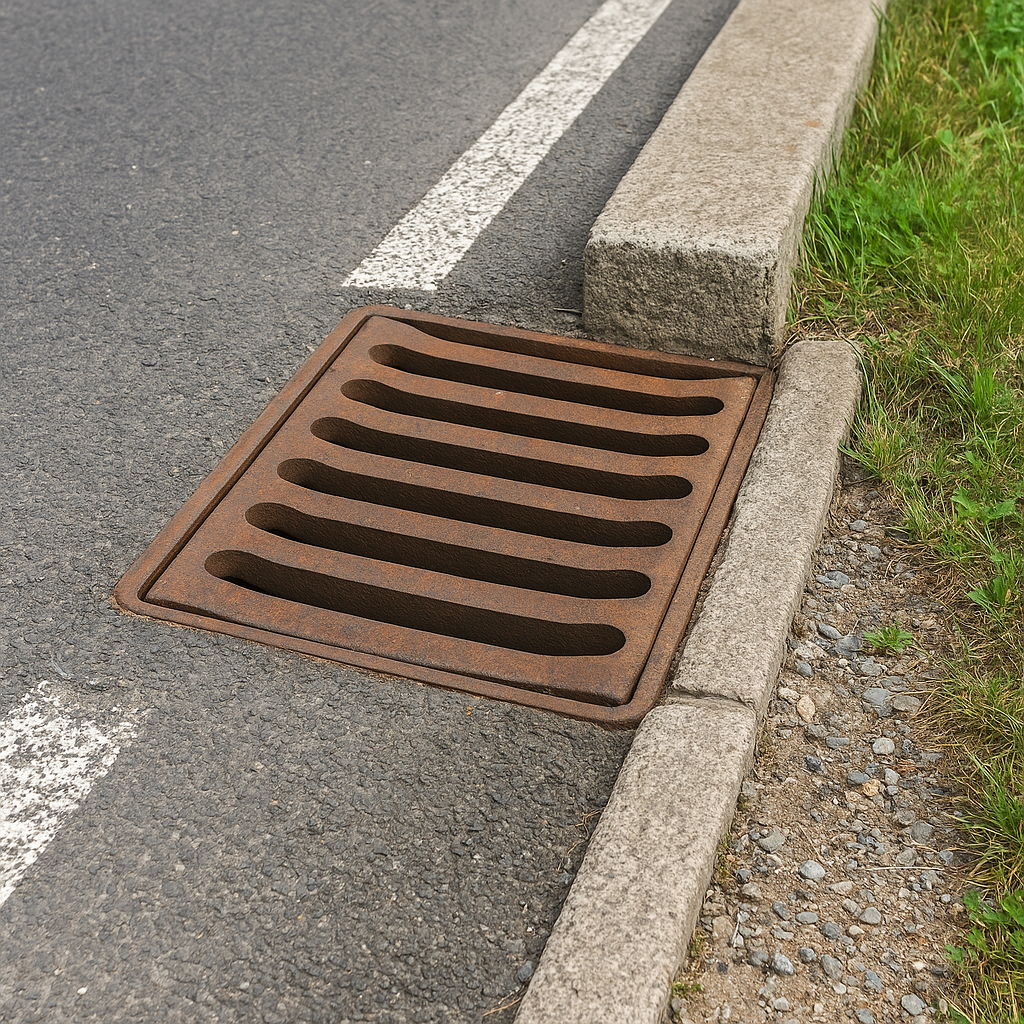

Istotnym elementem projektowania odwodnienia drogi jest właściwe ukształtowanie poboczy i rowów przydrożnych. Rowy powinny być tak zaprojektowane, aby skutecznie zbierały wodę z jezdni, a jednocześnie nie powodowały podmywania skarp i nasypów. Ich głębokość, szerokość i kształt przekroju poprzecznego zależą od spadków terenu oraz przewidywanego przepływu wody. Często stosuje się rowy trójkątne lub trapezowe o dnie wzmocnionym darnią, płytami betonowymi lub kostką kamienną. W rejonach zabudowanych, gdzie brak miejsca na rowy otwarte, projektuje się systemy kanalizacji deszczowej z wpustami ulicznymi, które zbierają wodę z nawierzchni i kierują ją do kolektorów (segregator aktów prawnych)..

Projektowanie odwodnienia obejmuje również odprowadzenie wody spod konstrukcji drogi. W tym celu stosuje się dreny rurowe układane wzdłuż krawędzi jezdni lub w warstwach konstrukcyjnych. Ich zadaniem jest przechwytywanie wody przesączającej się przez nawierzchnię oraz wód gruntowych, które mogłyby osłabić podłoże. Dreny te wykonuje się z perforowanych rur PVC lub PE, otoczonych warstwą filtracyjną z żwiru i geowłókniny, co zapobiega zamulaniu i wydłuża ich żywotność. Odpowiednie odprowadzenie wody z podłoża jest szczególnie ważne w konstrukcjach dróg o wysokich obciążeniach ruchem ciężkim, ponieważ wilgotne podłoże traci swoją nośność i może prowadzić do powstawania deformacji.

Ochrona środowiska

Ważnym aspektem odwodnienia jest również ochrona środowiska. Woda spływająca z dróg zawiera często zanieczyszczenia – oleje, paliwa, metale ciężkie, sól drogową czy drobiny asfaltu. Dlatego w systemach kanalizacji deszczowej montuje się osadniki, separatory substancji ropopochodnych i zbiorniki retencyjne. Te urządzenia pozwalają na oczyszczenie wody przed jej odprowadzeniem do gruntu lub odbiornika naturalnego. Projektant musi dobrać ich liczbę i pojemność w zależności od klasy drogi, natężenia ruchu i wielkości zlewni. Coraz częściej stosuje się także ekologiczne rozwiązania, takie jak rowy chłonne, zbiorniki infiltracyjne i ogrody deszczowe, które pozwalają na naturalną retencję i oczyszczanie wody.

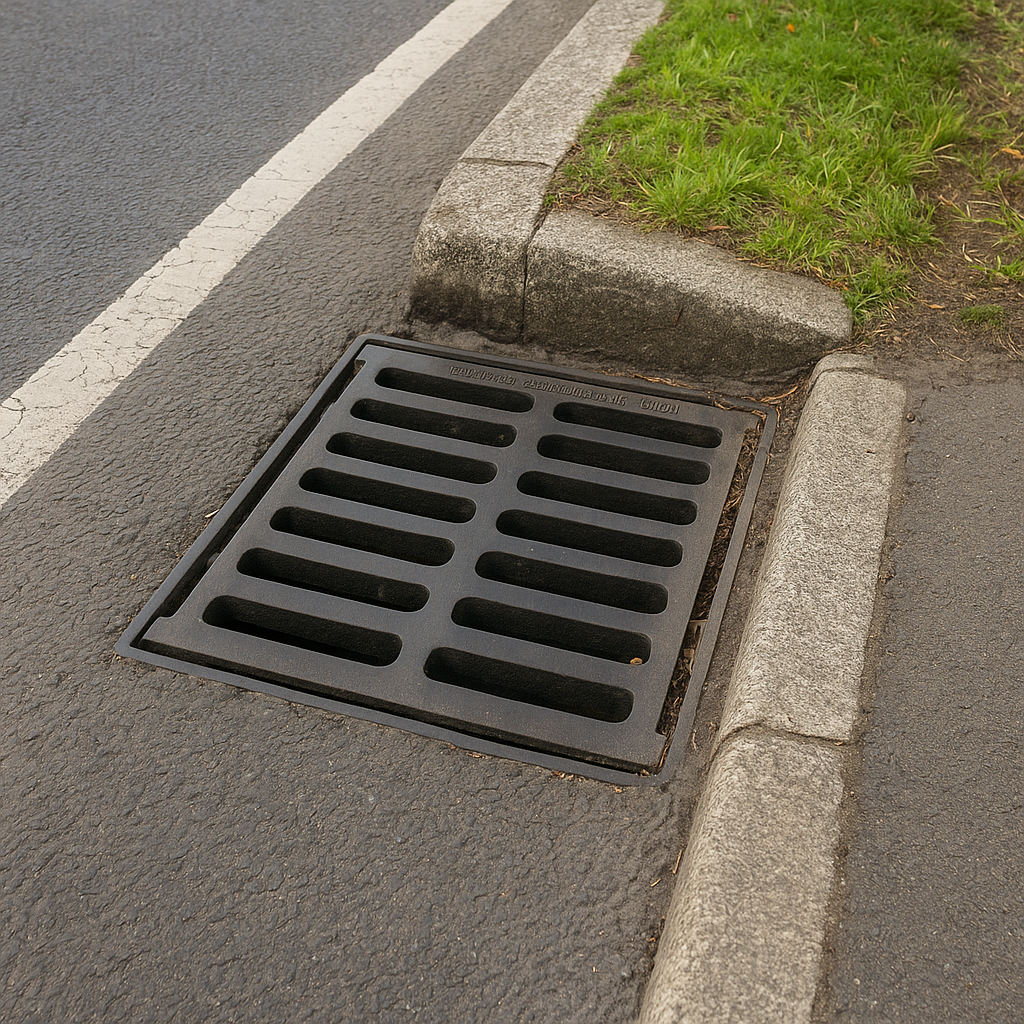

Dla zapewnienia trwałości odwodnienia kluczowe jest właściwe zaprojektowanie wszystkich elementów konstrukcyjnych. Wpusty deszczowe muszą być rozmieszczone w odpowiednich odległościach, aby nie dochodziło do tworzenia się kałuż między nimi. Studzienki kontrolne powinny umożliwiać inspekcję i czyszczenie systemu, a spadki podłużne przewodów muszą zapewniać samooczyszczanie się kanalizacji. W obiektach inżynierskich, takich jak mosty czy wiadukty, odwodnienie wymaga zastosowania specjalnych rozwiązań – rynien mostowych, odpływów pionowych i rur spustowych odpornych na działanie soli i drgań. Woda z tych elementów powinna być odprowadzana w sposób kontrolowany, aby nie powodować erozji podpór ani zawilgocenia elementów konstrukcji (uprawnienia budowlane).

Projektowanie odwodnienia drogi

Projektowanie odwodnienia drogi wymaga również współpracy z innymi branżami – geotechniczną, hydrologiczną, sanitarną i drogową. Konieczne jest zintegrowanie systemu odwodnienia z istniejącymi sieciami melioracyjnymi, kanalizacyjnymi i ciekami wodnymi. W praktyce często wykonuje się analizy zlewni drogowej oraz modelowanie przepływu wody, aby uniknąć przeciążenia lokalnych systemów i powstawania podtopień. Odpowiednie planowanie odwodnienia już na etapie koncepcji inwestycji pozwala uniknąć kosztownych przebudów i problemów eksploatacyjnych w przyszłości.

Nie można również pominąć aspektu utrzymania systemu odwodnienia. Nawet najlepiej zaprojektowany układ przestaje działać skutecznie, jeśli nie jest regularnie czyszczony i konserwowany. Zalegające liście, piasek czy osady mogą całkowicie zablokować wpusty i dreny, co prowadzi do gromadzenia się wody na nawierzchni. Dlatego projektant powinien uwzględnić dostępność elementów do czyszczenia i inspekcji, a zarządca drogi – wprowadzić plan okresowej konserwacji (program egzamin ustny).

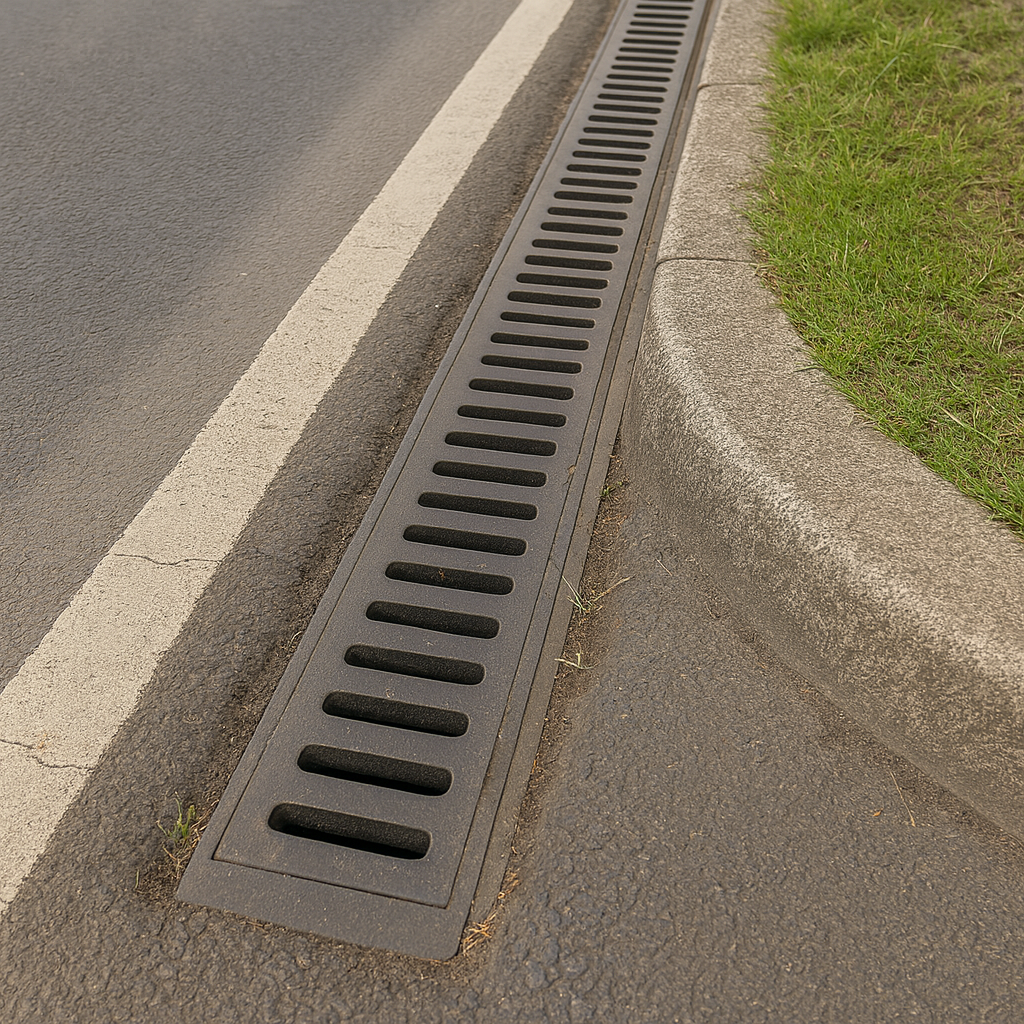

Dobrze zaprojektowane odwodnienie

Dobrze zaprojektowane odwodnienie ma bezpośredni wpływ na bezpieczeństwo ruchu drogowego. Woda zalegająca na jezdni zwiększa ryzyko poślizgu i aquaplaningu, zmniejsza widoczność i powoduje szybsze zużycie nawierzchni. Zimą natomiast przyczynia się do tworzenia lodu i oblodzeń. Poprawne ukształtowanie spadków, rozmieszczenie urządzeń odwadniających oraz zapewnienie ciągłości przepływu wody to warunki, które bezpośrednio wpływają na komfort i bezpieczeństwo użytkowników dróg (opinie o programie).

Podsumowując, zasady projektowania odwodnienia drogi opierają się na kilku kluczowych założeniach: zapewnieniu skutecznego odpływu wody, ochronie konstrukcji przed zawilgoceniem, integracji z otoczeniem hydrologicznym oraz spełnieniu wymagań środowiskowych. Odwodnienie to nie tylko element techniczny, ale również strategiczny – wpływa na trwałość inwestycji, bezpieczeństwo ruchu i koszty eksploatacji. Współczesne projekty drogowe coraz częściej łączą tradycyjne rozwiązania inżynierskie z technologiami zrównoważonego gospodarowania wodami opadowymi, tworząc systemy efektywne, ekologiczne i długowieczne. Dzięki temu nowoczesne drogi mogą służyć przez dziesięciolecia, zachowując pełną funkcjonalność nawet w warunkach ekstremalnych opadów i zmian klimatycznych.
