Jakie zależności między źródłem ciepła a instalacją odbiorczą warto rozumieć przed egzaminem?

Przygotowanie do egzaminu na uprawnienia budowlane w specjalności instalacyjnej sanitarnej wymaga znajomości wielu zagadnień związanych z ogrzewnictwem. Kandydaci uczą się zasad działania źródeł ciepła, parametrów instalacji grzewczych, sposobów przekazywania energii oraz wymagań dotyczących projektowania i wykonywania systemów ogrzewania.

Podczas nauki łatwo jednak potraktować poszczególne elementy instalacji jako odrębne zagadnienia.

Osobno analizuje się kotły, pompy ciepła, grzejniki, ogrzewanie płaszczyznowe czy armaturę regulacyjną.

W rzeczywistości wszystkie te elementy tworzą jeden współpracujący system.

Źródło ciepła musi dostarczyć odpowiednią ilość energii, instalacja powinna zapewnić jej transport, a odbiorniki muszą przekazać ją do ogrzewanych pomieszczeń.

Dlatego podczas egzaminu na uprawnienia budowlane znaczenie może mieć nie tylko znajomość budowy i zasady działania określonego urządzenia (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Równie ważne jest rozumienie zależności pomiędzy poszczególnymi elementami systemu.

Dlaczego źródło ciepła o odpowiedniej mocy nie zawsze zapewnia wymagane warunki w pomieszczeniach? Jak temperatura zasilania wpływa na pracę grzejników? Dlaczego zmiana przepływu czynnika grzewczego może zmienić sposób działania instalacji?

Takie pytania pozwalają sprawdzić, czy kandydat rozumie funkcjonowanie całego układu, a nie jedynie zapamiętał informacje o jego poszczególnych częściach.

Moc źródła ciepła musi odpowiadać rzeczywistemu zapotrzebowaniu budynku

Jedną z podstawowych zależności, które warto rozumieć przed egzaminem, jest związek pomiędzy zapotrzebowaniem budynku na ciepło a doborem mocy źródła.

Zadaniem instalacji ogrzewczej jest zapewnienie wymaganych warunków cieplnych w pomieszczeniach przy określonych warunkach obliczeniowych.

Nie oznacza to jednak, że wystarczy zastosować urządzenie o możliwie największej mocy.

Źródło ciepła powinno zostać dobrane do rzeczywistych potrzeb instalacji, z uwzględnieniem charakterystyki budynku i przyjętego sposobu pracy systemu.

Zbyt mała dostępna moc może uniemożliwiać utrzymanie wymaganej temperatury w niekorzystnych warunkach zewnętrznych.

Z kolei nadmierne przewymiarowanie źródła może powodować problemy z pracą przy niewielkim zapotrzebowaniu, szczególnie gdy urządzenie ma ograniczone możliwości modulacji mocy.

Podczas przygotowania do egzaminu warto rozróżniać obliczeniowe obciążenie cieplne budynku od ilości energii potrzebnej do ogrzewania w określonym czasie.

Są to wielkości powiązane, ale nie oznaczają tego samego.

Pierwsza ma istotne znaczenie przy doborze wymaganej mocy, natomiast druga odnosi się do zapotrzebowania na energię w określonym okresie (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Kandydat powinien rozumieć, dlaczego prawidłowy dobór źródła wymaga analizy warunków pracy całego systemu, a nie wyłącznie porównania mocy znamionowej urządzenia z powierzchnią budynku.

Temperatura zasilania decyduje o możliwościach przekazywania ciepła

Kolejnym istotnym zagadnieniem jest zależność pomiędzy temperaturą czynnika grzewczego a mocą odbiorników.

Grzejnik przekazuje ciepło do pomieszczenia dzięki różnicy temperatur pomiędzy swoją powierzchnią a otoczeniem.

Jeżeli temperatura czynnika grzewczego zostanie obniżona, moc cieplna tego samego grzejnika zazwyczaj również się zmniejszy.

Dlatego odbiornik dobrany do określonych parametrów instalacji nie musi zapewniać wymaganej mocy po zmianie temperatury zasilania.

Ma to szczególne znaczenie podczas modernizacji systemów ogrzewania.

Wyobraźmy sobie budynek, w którym wcześniej pracował kocioł zasilający instalację grzejnikową czynnikiem o stosunkowo wysokiej temperaturze (segregator aktów prawnych).

Po zmianie źródła na pompę ciepła inwestor chce obniżyć temperaturę zasilania.

Sama wymiana urządzenia nie gwarantuje jednak, że istniejące grzejniki nadal będą przekazywały wystarczającą ilość ciepła.

Konieczne może być sprawdzenie ich mocy przy nowych parametrach pracy.

Właśnie takie zależności warto rozumieć przed egzaminem na uprawnienia budowlane.

Kandydat powinien potrafić wyjaśnić, dlaczego zmiana parametrów źródła ciepła może wymagać ponownej analizy instalacji odbiorczej.

Nie wystarczy wiedzieć, że pompa ciepła może pracować z instalacją niskotemperaturową.

Trzeba również rozumieć, od czego zależy skuteczność przekazywania ciepła przez zastosowane odbiorniki.

Przepływ czynnika grzewczego wpływa na transport energii w instalacji

W instalacji wodnego ogrzewania ciepło transportowane jest przez przepływający czynnik grzewczy.

Ilość przekazywanej energii zależy między innymi od strumienia masy czynnika oraz różnicy temperatur pomiędzy zasilaniem a powrotem.

Zależność tę można przedstawić za pomocą równania bilansu cieplnego.

Oznacza to, że przy określonej mocy cieplnej zmiana przyjętej różnicy temperatur wpływa na wymagany przepływ.

Jeżeli projektant przyjmuje mniejszą różnicę temperatur pomiędzy zasilaniem a powrotem, dla przekazania tej samej mocy potrzebny jest większy strumień masy czynnika.

Ma to konsekwencje dla doboru przewodów, armatury i pomp obiegowych.

Podczas egzaminu warto umieć wyjaśnić tę zależność bez konieczności ograniczania odpowiedzi do samego wzoru.

Znaczenie ma bowiem zrozumienie, dlaczego parametry cieplne i hydrauliczne instalacji są ze sobą powiązane (program egzamin ustny).

Zwiększenie przepływu może powodować wzrost strat ciśnienia, a jego niewłaściwy rozdział pomiędzy obiegami może prowadzić do nierównomiernego ogrzewania pomieszczeń.

Nie oznacza to jednak, że samo zwiększenie wydajności pompy obiegowej zawsze rozwiąże problem.

Instalacja musi być odpowiednio zaprojektowana i wyregulowana.

Dlatego kandydat powinien rozumieć, że skuteczne ogrzewanie zależy nie tylko od mocy źródła i powierzchni odbiorników, ale również od prawidłowego transportu czynnika grzewczego.

Rodzaj odbiorników wpływa na wymagane parametry źródła ciepła

Instalacje grzewcze mogą wykorzystywać różne sposoby przekazywania ciepła do pomieszczeń.

Grzejniki, ogrzewanie podłogowe i inne systemy płaszczyznowe różnią się powierzchnią wymiany ciepła, charakterystyką pracy oraz wymaganymi parametrami czynnika.

Ogrzewanie podłogowe wykorzystuje dużą powierzchnię przekazywania ciepła.

Dzięki temu może pracować przy niższej temperaturze czynnika niż wiele tradycyjnych instalacji grzejnikowych.

Nie oznacza to jednak, że każda instalacja podłogowa automatycznie zapewni wymaganą moc.

Znaczenie mają między innymi rozstaw przewodów, konstrukcja podłogi, opór cieplny warstw wykończeniowych i dopuszczalna temperatura powierzchni.

Podobnie instalacja grzejnikowa nie musi być zawsze układem wysokotemperaturowym.

Odpowiednio dobrane odbiorniki mogą pracować również przy niższych parametrach zasilania.

Dlatego podczas egzaminu warto unikać nadmiernych uproszczeń (uprawnienia budowlane aplikacja).

Nie wystarczy stwierdzić, że określone źródło ciepła współpracuje wyłącznie z jednym rodzajem odbiorników.

Trzeba rozumieć, od jakich parametrów zależy możliwość takiej współpracy.

To szczególnie ważne w przypadku pomp ciepła, których efektywność jest silnie związana z wymaganym poziomem temperatury zasilania.

Im niższa wymagana temperatura po stronie instalacji grzewczej, tym korzystniejsze mogą być warunki pracy urządzenia, przy pozostałych porównywalnych warunkach.

Regulacja instalacji łączy pracę źródła z rzeczywistymi potrzebami pomieszczeń

Zapotrzebowanie na ciepło nie pozostaje stałe przez cały sezon grzewczy.

Zmienia się wraz z temperaturą zewnętrzną, zyskami ciepła, sposobem użytkowania pomieszczeń i innymi czynnikami.

Dlatego źródło ciepła oraz instalacja odbiorcza powinny odpowiednio reagować na zmieniające się warunki.

W praktyce stosuje się różne sposoby regulacji.

Jednym z nich jest regulacja pogodowa, w której temperatura zasilania może być dostosowywana do temperatury zewnętrznej zgodnie z przyjętą charakterystyką.

Znaczenie ma również regulacja temperatury w pomieszczeniach oraz odpowiednie sterowanie przepływem przez odbiorniki.

Podczas egzaminu warto rozumieć, że regulacja nie jest jedynie dodatkową funkcją poprawiającą wygodę użytkowania.

Wpływa również na warunki pracy źródła ciepła i całego układu hydraulicznego (uprawnienia budowlane).

Przykładowo zamykanie zaworów regulacyjnych przy odbiornikach zmienia przepływy w instalacji.

Jeżeli system nie został odpowiednio zaprojektowany, może to powodować niekorzystne warunki pracy pompy obiegowej albo problemy z zapewnieniem wymaganego przepływu przez źródło ciepła.

Dlatego istotne jest rozumienie współpracy automatyki, armatury i urządzeń grzewczych.

Kandydat powinien potrafić wyjaśnić, dlaczego prawidłowe sterowanie wymaga uwzględnienia zarówno potrzeb pomieszczeń, jak i ograniczeń technicznych źródła.

Dlaczego źródło o odpowiedniej mocy nie zawsze zapewnia właściwe ogrzewanie?

Podczas przygotowania do egzaminu szczególnie wartościowe może być analizowanie sytuacji, w których poszczególne elementy instalacji wydają się prawidłowo dobrane, ale cały system nie działa zgodnie z oczekiwaniami.

Wyobraźmy sobie budynek, w którym źródło ciepła dysponuje mocą wystarczającą do pokrycia obliczeniowego obciążenia cieplnego.

Mimo to w części pomieszczeń nie można osiągnąć wymaganej temperatury.

Przyczyną nie musi być niewystarczająca moc urządzenia.

Problem może wynikać z nieodpowiednich parametrów zasilania, niewystarczającej mocy odbiorników, nieprawidłowego rozdziału przepływów albo niewłaściwej regulacji.

W niektórych przypadkach znaczenie mogą mieć również błędy wykonawcze, zapowietrzenie instalacji lub nieprawidłowe nastawy urządzeń.

Dlatego podczas analizy takiego problemu nie należy automatycznie proponować zwiększenia mocy źródła.

Najpierw trzeba ustalić, czy ciepło jest prawidłowo transportowane i przekazywane do pomieszczeń.

To ważna umiejętność dla przyszłego inżyniera.

Pokazuje, że prawidłowe działanie instalacji grzewczej zależy od współpracy wszystkich jej elementów.

Podczas egzaminu ustnego kandydat może dzięki temu przedstawić logiczny sposób rozpoznawania problemu, zamiast ograniczać się do wskazania jednego urządzenia.

Nauka do egzaminu powinna łączyć bilans cieplny z hydrauliką i automatyką

Przygotowując się do egzaminu w specjalności instalacyjnej sanitarnej, warto analizować ogrzewanie jako jeden system.

Nie wystarczy znać zasadę działania kotła, pompy ciepła albo grzejnika.

Trzeba również rozumieć, w jaki sposób poszczególne elementy wpływają na siebie.

Dobrym sposobem nauki jest rozpatrywanie zmian jednego parametru i przewidywanie ich konsekwencji.

Co stanie się z mocą grzejnika po obniżeniu temperatury zasilania? Jak zmieni się wymagany przepływ przy mniejszej różnicy temperatur? Dlaczego wzrost oporów hydraulicznych może utrudnić dostarczenie odpowiedniej ilości ciepła do odbiorników?

Takie pytania pomagają uporządkować wiedzę.

Kandydat zaczyna dostrzegać zależności pomiędzy bilansem cieplnym, parametrami hydraulicznymi i sposobem sterowania instalacją.

Nie oznacza to konieczności analizowania każdego możliwego przypadku podczas nauki.

Znacznie ważniejsze jest zrozumienie podstawowych zasad, które pozwalają samodzielnie ocenić nowe sytuacje (opinie o programie).

Warto również korzystać z przykładów poznanych podczas praktyki zawodowej.

Obserwowanie regulacji instalacji, uruchamiania urządzeń i rozwiązywania problemów eksploatacyjnych może ułatwiać zrozumienie zagadnień omawianych w materiałach egzaminacyjnych.

Takie doświadczenia są szczególnie przydatne podczas egzaminu ustnego, gdy trzeba nie tylko przedstawić określoną zasadę, ale również wyjaśnić jej praktyczne znaczenie.

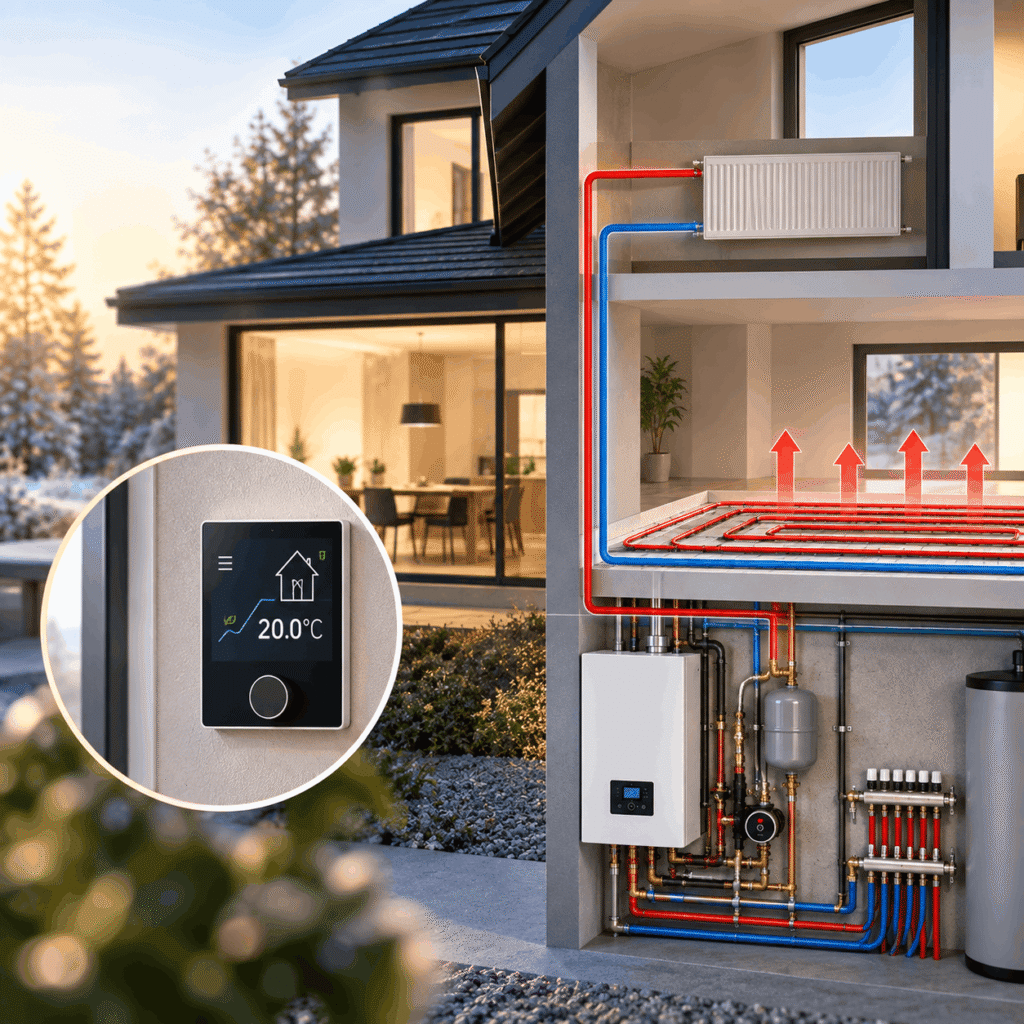

Przed egzaminem warto rozumieć cały system, a nie tylko jego poszczególne urządzenia

Jakie zależności między źródłem ciepła a instalacją odbiorczą warto rozumieć przed egzaminem?

Przede wszystkim zależność pomiędzy zapotrzebowaniem budynku na ciepło a wymaganą mocą źródła.

Równie ważne są związki pomiędzy temperaturą zasilania, przepływem czynnika grzewczego i mocą przekazywaną przez odbiorniki.

Znaczenie ma również sposób regulacji oraz wpływ parametrów hydraulicznych na pracę całego systemu.

Wszystkie te zagadnienia są ze sobą powiązane.

Zmiana jednego parametru może powodować konieczność ponownej analizy pozostałych elementów instalacji.

Dlatego przygotowanie do egzaminu na uprawnienia budowlane nie powinno ograniczać się do zapamiętywania charakterystyk poszczególnych urządzeń.

Warto rozumieć, dlaczego określone rozwiązania są stosowane i jakie warunki muszą zostać spełnione, aby cały system działał prawidłowo.

Dla przyszłego projektanta instalacji sanitarnych jest to szczególnie istotne.

Dobór źródła ciepła nie kończy się na określeniu wymaganej mocy.

Trzeba również uwzględnić parametry instalacji, charakterystykę odbiorników, warunki hydrauliczne i sposób sterowania.

Podobnie osoba odpowiedzialna za wykonanie instalacji powinna rozumieć, dlaczego zmiana określonego elementu może wpływać na działanie całego układu.

Właśnie takie zależności pozwalają przejść od znajomości pojedynczych urządzeń do rozumienia systemu ogrzewania jako całości.

Ma to znaczenie zarówno podczas egzaminu, jak i późniejszej pracy zawodowej.

W praktyce inżynierskiej rzadko analizuje się źródło ciepła całkowicie niezależnie od instalacji odbiorczej.

Decyzje dotyczące jednego elementu wpływają na wymagania stawiane pozostałym.

Dlatego warto już podczas przygotowania do egzaminu rozwijać umiejętność przewidywania takich konsekwencji.

Ostatecznie dobra znajomość instalacji grzewczych nie polega wyłącznie na wiedzy, jakie urządzenia można zastosować.

Polega również na rozumieniu, dlaczego muszą one współpracować w określonych warunkach.

To właśnie taka wiedza może pomóc kandydatowi lepiej odpowiadać na pytania techniczne i przygotować się do samodzielnego podejmowania decyzji po zdobyciu uprawnień budowlanych.
