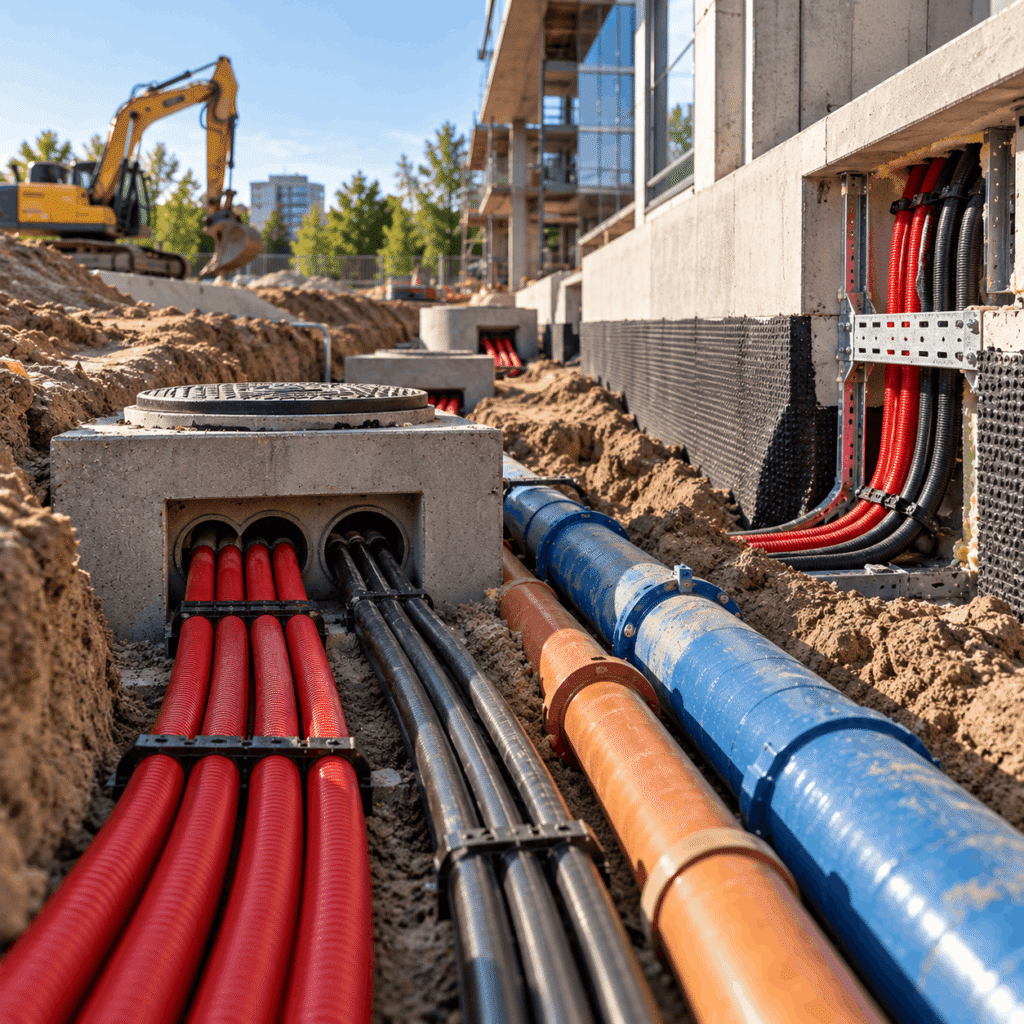

Kanalizacja kablowa i trasy instalacyjne – jakie problemy mogą pojawić się na styku specjalności?

Projektowanie i wykonywanie kanalizacji kablowej oraz tras instalacyjnych wymaga uwzględnienia znacznie większej liczby zagadnień niż samo wyznaczenie przebiegu przewodów. W praktyce rozwiązania telekomunikacyjne i elektryczne muszą współpracować z infrastrukturą sanitarną, konstrukcją obiektów oraz zagospodarowaniem terenu.

Na rysunku projektowym wszystko może wyglądać stosunkowo prosto.

Trasa kablowa prowadzi od jednego punktu do drugiego, studnie kablowe znajdują się w określonych miejscach, a przewody mają przebiegać zgodnie z przyjętym rozwiązaniem (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Problemy mogą pojawić się dopiero wtedy, gdy projekt trzeba zrealizować w rzeczywistych warunkach.

W miejscu planowanej kanalizacji znajduje się istniejący wodociąg. Przewidziana studnia kablowa koliduje z inną siecią. Trasa prowadzona przez budynek wymaga przejścia przez element konstrukcyjny, a przestrzeń pod stropem została już częściowo wykorzystana przez instalacje wentylacyjne.

Każda z tych sytuacji wymaga analizy wykraczającej poza jedną specjalność.

Dla osób przygotowujących się do egzaminu na uprawnienia budowlane, szczególnie w specjalności telekomunikacyjnej, rozumienie takich zależności może być bardzo wartościowe.

Pokazuje bowiem, że prawidłowe rozwiązanie techniczne musi uwzględniać nie tylko wymagania dotyczące samej kanalizacji kablowej, ale również ograniczenia wynikające z obecności innych instalacji i elementów obiektu.

Projektowana kanalizacja kablowa może kolidować z istniejącym uzbrojeniem terenu

Jednym z najważniejszych problemów podczas projektowania kanalizacji kablowej jest obecność infrastruktury podziemnej.

Na terenie inwestycji mogą znajdować się przewody wodociągowe, kanalizacyjne, gazowe, elektroenergetyczne i telekomunikacyjne.

Każda z tych sieci ma określone wymagania dotyczące lokalizacji, ochrony i możliwości prowadzenia robót w jej sąsiedztwie.

Dlatego wyznaczenie trasy kanalizacji kablowej nie powinno polegać wyłącznie na znalezieniu najkrótszej drogi pomiędzy punktami.

Trzeba również uwzględnić rzeczywiste warunki terenowe.

Szczególnie istotne są miejsca zbliżeń i skrzyżowań z innymi sieciami.

W takich sytuacjach znaczenie mają odpowiednie odległości, sposób zabezpieczenia infrastruktury oraz wymagania wynikające z właściwych przepisów, norm i warunków technicznych.

Nie można również zakładać, że informacje przedstawione na mapie zawsze dokładnie odpowiadają rzeczywistemu położeniu przewodów (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

W niektórych przypadkach konieczne może być dodatkowe rozpoznanie terenu.

Podczas egzaminu na uprawnienia budowlane kandydat powinien rozumieć, dlaczego wykrycie kolizji nie oznacza automatycznie konieczności całkowitej zmiany trasy.

Możliwe rozwiązania zależą od charakteru przeszkody, warunków technicznych i dostępnej przestrzeni.

Czasami wystarczająca będzie korekta przebiegu kanalizacji, a w innych przypadkach konieczne mogą być dodatkowe zabezpieczenia albo zmiany projektowe.

Najważniejsze jest jednak to, aby proponowane rozwiązanie uwzględniało wymagania dotyczące wszystkich zainteresowanych sieci.

Studnie kablowe wymagają odpowiedniej przestrzeni i dostępu eksploatacyjnego

Podczas analizowania przebiegu kanalizacji kablowej łatwo skoncentrować się na samych rurach i przewodach.

Tymczasem równie ważne są studnie kablowe.

Ich lokalizacja musi umożliwiać prawidłowe prowadzenie kabli, wykonywanie prac montażowych oraz późniejsze czynności eksploatacyjne.

Problem może pojawić się wtedy, gdy miejsce przewidziane na studnię jest już zajęte przez inną infrastrukturę.

Czasami kolizja nie dotyczy bezpośrednio samej studni, lecz przestrzeni potrzebnej do jej wykonania.

Znaczenie mają również warunki gruntowe, poziom wód gruntowych oraz sposób zagospodarowania terenu.

Studnia kablowa zlokalizowana w pobliżu drogi, chodnika albo innych urządzeń podziemnych może wymagać uwzględnienia dodatkowych ograniczeń.

Nie wystarczy więc sprawdzić, czy jej wymiary mieszczą się w określonym miejscu na planie.

Trzeba również ocenić możliwość wykonania wykopu, montażu elementów i zapewnienia późniejszego dostępu.

Podczas przygotowania do egzaminu warto rozumieć, że prawidłowa lokalizacja studni kablowej wynika zarówno z wymagań telekomunikacyjnych, jak i warunków terenowych.

Rozwiązanie, które wygląda poprawnie na rysunku, może okazać się trudne do wykonania albo niewygodne podczas eksploatacji (segregator aktów prawnych).

Dlatego analiza studni powinna obejmować nie tylko jej położenie, ale również rzeczywiste możliwości wykonawcze i użytkowe.

Przejścia tras kablowych przez konstrukcję budynku wymagają uzgodnień

W budynkach trasy kablowe często prowadzone są przez ściany, stropy oraz inne elementy konstrukcyjne.

Na etapie projektowania może pojawić się potrzeba wykonania otworów albo przejść instalacyjnych.

Nie każde takie przejście można jednak wykonać w dowolnym miejscu.

Szczególnej uwagi wymagają elementy nośne.

Wykonanie otworu w belce, słupie czy ścianie konstrukcyjnej może wpływać na sposób przenoszenia obciążeń.

Dlatego rozwiązania ingerujące w konstrukcję powinny zostać odpowiednio przeanalizowane i uzgodnione z projektantem właściwej specjalności.

Podobny problem może wystąpić podczas modernizacji istniejących budynków.

W takich obiektach nie zawsze dostępna jest pełna dokumentacja konstrukcyjna, a rzeczywisty układ elementów może różnić się od wcześniejszych założeń.

Nie można wtedy zakładać, że przejście instalacyjne da się wykonać bez dodatkowej oceny.

Znaczenie mają również wymagania dotyczące ochrony przeciwpożarowej (program egzamin ustny).

Jeżeli trasa kablowa przechodzi przez przegrodę o określonej klasie odporności ogniowej, sposób wykonania przejścia powinien zapewniać zachowanie wymaganych właściwości przegrody.

Dla kandydata przygotowującego się do egzaminu ważne jest rozumienie, że poprawne prowadzenie trasy nie kończy się na ustaleniu jej przebiegu.

Trzeba również uwzględnić konsekwencje przejścia przez poszczególne elementy budynku.

Trasy telekomunikacyjne i elektryczne mogą wymagać odmiennego sposobu prowadzenia

W wielu obiektach instalacje telekomunikacyjne i elektroenergetyczne prowadzone są w tych samych przestrzeniach technicznych.

Nie oznacza to jednak, że wszystkie przewody można układać w dowolny sposób.

Znaczenie mają wymagania dotyczące separacji, kompatybilności elektromagnetycznej, bezpieczeństwa oraz możliwości późniejszej obsługi instalacji.

W określonych sytuacjach konieczne może być zachowanie odpowiednich odległości albo zastosowanie rozwiązań ograniczających wzajemne oddziaływanie instalacji.

Szczególnie ważne jest rozróżnienie rodzaju przewodów i charakteru przesyłanych sygnałów.

Inne wymagania mogą dotyczyć przewodów miedzianych wykorzystywanych do transmisji danych, a inne kabli światłowodowych.

Nie należy więc przyjmować jednego uniwersalnego sposobu prowadzenia wszystkich tras.

Podczas projektowania trzeba również uwzględnić promienie gięcia kabli, dopuszczalne siły podczas instalowania oraz wymagania dotyczące dostępności.

Wspólne wykorzystanie określonej przestrzeni może być możliwe, ale wymaga sprawdzenia odpowiednich warunków technicznych (aplikacja uprawnienia budowlane ANDROID).

Podczas egzaminu warto rozumieć, dlaczego obecność instalacji elektrycznej może wpływać na sposób prowadzenia przewodów telekomunikacyjnych.

Nie chodzi wyłącznie o znajomość wymaganych odległości.

Równie ważne jest rozumienie przyczyn, dla których określone rozwiązania są stosowane.

Instalacje sanitarne i wentylacyjne mogą ograniczać dostępne miejsce dla tras kablowych

W budynkach szczególnie trudne bywają przestrzenie techniczne, w których spotykają się instalacje kilku specjalności.

Dotyczy to między innymi przestrzeni nad sufitami podwieszanymi, szachtów instalacyjnych oraz pomieszczeń technicznych.

W tych samych miejscach mogą przebiegać przewody wentylacyjne, instalacje wodne, kanalizacyjne, elektryczne i telekomunikacyjne.

Problem pojawia się wtedy, gdy każda branża projektuje swoje rozwiązania bez wystarczającego uwzględnienia pozostałych.

Trasa kablowa może zostać zaprojektowana w miejscu zajętym przez kanał wentylacyjny.

Podobnie przewidziana lokalizacja koryta kablowego może utrudniać dostęp do armatury albo urządzeń wymagających okresowej obsługi (uprawnienia budowlane).

Nie zawsze wystarczy przesunąć jeden element.

Zmiana przebiegu trasy może wpływać na długość kabli, promienie gięcia, możliwość montażu oraz dostępność instalacji.

Dlatego rozwiązanie kolizji powinno uwzględniać konsekwencje dla całego układu.

Warto również pamiętać, że wymagania eksploatacyjne mogą być równie ważne jak sama możliwość wykonania instalacji.

Trasa kablowa nie powinna uniemożliwiać dostępu do urządzeń, które będą wymagały przeglądów, konserwacji albo wymiany.

Dla przyszłego inżyniera to ważna lekcja.

Projektowanie instalacji wymaga myślenia nie tylko o tym, gdzie można umieścić przewody, ale również o tym, jak cały system będzie funkcjonował po zakończeniu budowy.

Zmiana przebiegu kanalizacji kablowej może wpływać na inne elementy projektu

Podczas realizacji inwestycji wykonawca może zaproponować zmianę przebiegu kanalizacji kablowej albo trasy instalacyjnej.

Przyczyną może być kolizja z istniejącym uzbrojeniem, trudne warunki gruntowe albo ograniczona przestrzeń montażowa.

Na pierwszy rzut oka niewielkie przesunięcie trasy może wydawać się zmianą bez większego znaczenia.

W praktyce jej konsekwencje mogą być szersze.

Zmiana lokalizacji studni może wpływać na długości odcinków kanalizacji i warunki prowadzenia kabli.

Zmiana przebiegu trasy w budynku może wymagać nowych przejść przez przegrody albo dodatkowych elementów mocujących.

W niektórych przypadkach konieczna może być również ponowna analiza kolizji z innymi instalacjami.

Dlatego każda propozycja zmiany powinna zostać oceniona w odniesieniu do całego rozwiązania projektowego.

Nie oznacza to, że każda korekta wymaga opracowania projektu od początku.

Zakres niezbędnych działań zależy od charakteru zmiany i jej konsekwencji technicznych oraz formalnych.

Ważne jest jednak to, aby decyzja nie była podejmowana wyłącznie na podstawie wygody wykonawczej.

Podczas egzaminu kandydat powinien rozumieć, dlaczego nawet niewielka zmiana trasy może wymagać uzgodnienia z innymi uczestnikami procesu budowlanego.

Przed egzaminem warto analizować kolizje jako problemy techniczne, a nie tylko projektowe

Przygotowanie do egzaminu na uprawnienia budowlane w specjalności telekomunikacyjnej nie powinno ograniczać się do znajomości elementów kanalizacji kablowej i zasad prowadzenia przewodów.

Równie ważne jest rozumienie problemów, które mogą pojawić się podczas realizacji inwestycji.

Dobrym sposobem nauki jest analizowanie konkretnych sytuacji.

Co zrobić, gdy projektowana studnia kablowa znajduje się nad istniejącym przewodem wodociągowym? Jak postąpić, gdy trasa kablowa wymaga przejścia przez element konstrukcyjny? Dlaczego nie zawsze można poprowadzić przewody telekomunikacyjne bezpośrednio obok instalacji elektrycznych?

Takie pytania pomagają połączyć wiedzę techniczną z praktycznym sposobem rozwiązywania problemów.

Kandydat zaczyna rozumieć, że prawidłowe rozwiązanie nie polega wyłącznie na wskazaniu najkrótszej albo najłatwiejszej trasy (opinie o programie).

Trzeba również uwzględnić wymagania innych specjalności, warunki wykonania i późniejszej eksploatacji.

Podczas egzaminu ustnego może to być szczególnie przydatne.

Pozwala bowiem przedstawić logiczny sposób analizy problemu, zamiast ograniczać się do zapamiętanego schematu.

Warto również wykorzystywać doświadczenia zdobyte podczas praktyki zawodowej.

Obserwowanie rzeczywistych kolizji, uzgodnień i zmian projektowych może pomóc lepiej zrozumieć zależności pomiędzy poszczególnymi instalacjami.

Dobra trasa kablowa musi uwzględniać więcej niż wymagania jednej specjalności

Jakie problemy mogą pojawić się na styku specjalności podczas projektowania kanalizacji kablowej i tras instalacyjnych?

Przede wszystkim kolizje z istniejącym uzbrojeniem terenu, ograniczenia przestrzenne, konieczność wykonywania przejść przez elementy konstrukcyjne oraz wymagania dotyczące współpracy z innymi instalacjami.

Znaczenie mają również dostępność eksploatacyjna, bezpieczeństwo i możliwość prawidłowego wykonania robót.

Nie każda kolizja oznacza poważny problem.

W wielu przypadkach możliwe jest znalezienie rozwiązania, które pozwala zachować wymagania wszystkich zainteresowanych specjalności.

Warunkiem jest jednak odpowiednio wczesne rozpoznanie ograniczeń.

Dla osoby przygotowującej się do egzaminu na uprawnienia budowlane ważne jest zrozumienie, że kanalizacja kablowa nie funkcjonuje w oderwaniu od pozostałej infrastruktury.

Jej przebieg może wpływać na inne sieci, a rozwiązania przyjęte przez pozostałe branże mogą ograniczać możliwości prowadzenia tras telekomunikacyjnych.

Dlatego przyszły projektant powinien umieć analizować konsekwencje swoich decyzji w szerszym kontekście.

Podobnie osoba odpowiedzialna za kierowanie robotami musi rozumieć, dlaczego napotkana kolizja nie zawsze może zostać rozwiązana przez samodzielne przesunięcie przewodu albo studni.

Czasami konieczne są dodatkowe uzgodnienia, zmiany dokumentacji lub ponowna analiza określonych wymagań.

Właśnie takie sytuacje pokazują znaczenie współpracy między specjalnościami.

Dobrze przygotowany projekt powinien uwzględniać rzeczywiste warunki terenowe, wymagania techniczne oraz możliwość bezpiecznej realizacji.

Nie wystarczy, że kanalizacja kablowa została prawidłowo zaprojektowana jako samodzielny układ.

Musi również współpracować z pozostałymi elementami inwestycji.

Dlatego podczas przygotowania do egzaminu warto rozwijać umiejętność analizowania nie tylko własnej specjalności, ale również jej powiązań z innymi branżami.

To właśnie takie rozumienie zależności technicznych może pomóc kandydatowi lepiej odpowiadać na pytania egzaminacyjne i przygotować się do samodzielnego wykonywania funkcji technicznych w budownictwie.
