Mapa do celów projektowych – co to jest i kto ją wykonuje?

Mapa do celów projektowych to jeden z najważniejszych dokumentów geodezyjnych, bez którego nie da się rozpocząć żadnej inwestycji budowlanej. Niezależnie od tego, czy planujemy budowę domu jednorodzinnego, hali przemysłowej, drogi czy sieci uzbrojenia terenu, to właśnie ta mapa stanowi podstawę do opracowania projektu budowlanego, a następnie uzyskania pozwolenia na budowę. W praktyce jest to aktualna, urzędowo potwierdzona kopia mapy zasadniczej, uzupełniona o wszystkie niezbędne dane terenowe i wykonana zgodnie z obowiązującymi przepisami prawa geodezyjnego. W niniejszym wpisie wyjaśnimy, czym dokładnie jest mapa do celów projektowych, kto ją wykonuje, jak wygląda proces jej powstawania oraz dlaczego jest tak ważna dla każdego inwestora (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Ukształtowanie terenu i granic działek

Mapa do celów projektowych stanowi opracowanie kartograficzne przygotowywane na potrzeby planowania inwestycji budowlanych. Jej podstawowym zadaniem jest przedstawienie w sposób dokładny i aktualny stanu istniejącego zagospodarowania terenu – czyli wszystkich obiektów, sieci, ukształtowania terenu i granic działek – które mają znaczenie dla planowanego przedsięwzięcia. Dokument ten obejmuje zarówno elementy nadziemne, jak i podziemne, dzięki czemu projektant może w sposób bezpieczny i zgodny z przepisami zaprojektować budynek, instalacje lub infrastrukturę techniczną. Bez aktualnej mapy do celów projektowych nie można wykonać projektu budowlanego, ponieważ urząd nie przyjmie dokumentacji opartej na mapach nieaktualnych lub niezweryfikowanych przez właściwy ośrodek dokumentacji geodezyjnej i kartograficznej.

Odpowiednie kwalifikacje zawodowe

Mapa do celów projektowych jest opracowaniem geodezyjnym o szczególnym charakterze. Nie może jej wykonać sam inwestor, architekt ani projektant. Może ją sporządzić wyłącznie uprawniony geodeta, posiadający odpowiednie kwalifikacje zawodowe w zakresie geodezji i kartografii, nadane przez Głównego Geodetę Kraju. Geodeta, który wykonuje taką mapę, musi działać zgodnie z ustawą Prawo geodezyjne i kartograficzne, a jego prace są rejestrowane i kontrolowane przez powiatowy ośrodek dokumentacji geodezyjnej (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer). To gwarantuje, że mapa będzie zgodna ze stanem faktycznym i prawnym oraz spełni wymogi formalne wymagane przez urzędy. W praktyce inwestor, który planuje rozpocząć proces projektowy, zleca wykonanie mapy wybranemu geodecie. Ten zgłasza pracę do właściwego starostwa, pobiera materiały z państwowego zasobu geodezyjnego, dokonuje pomiarów terenowych, nanosi aktualne dane na mapę i po weryfikacji przez ośrodek przekazuje inwestorowi gotowy dokument.

Granice działek ewidencyjnych

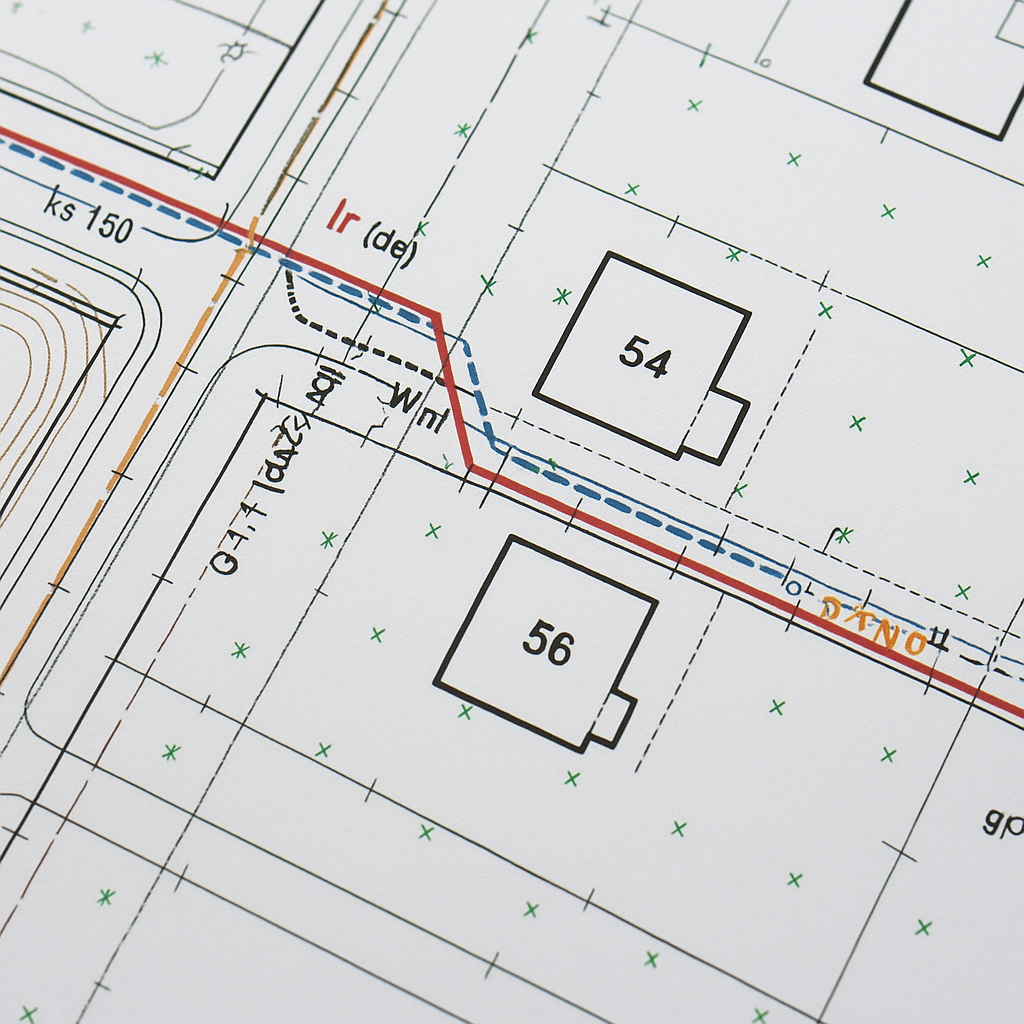

Aby zrozumieć, jak istotna jest mapa do celów projektowych, warto przyjrzeć się, co dokładnie zawiera. Na mapie znajdują się granice działek ewidencyjnych, numery działek, kontury budynków, ogrodzenia, drogi, chodniki, tereny zielone, rzeźba terenu w postaci warstwic, elementy infrastruktury technicznej takie jak sieci wodociągowe, kanalizacyjne, gazowe, energetyczne, telekomunikacyjne, a także informacje o obiektach małej architektury i drzewostanie. Zawiera również dane o sąsiednich nieruchomościach, które mogą mieć wpływ na planowaną inwestycję. Dzięki temu projektant może dokładnie określić, gdzie można zlokalizować budynek, w jakiej odległości od granic działki, jak poprowadzić przyłącza i jakie ograniczenia wynikają z istniejącego uzbrojenia. Mapę do celów projektowych sporządza się zwykle w skali 1:500 dla terenów zurbanizowanych lub 1:1000 dla terenów wiejskich i rozległych. W niektórych przypadkach dopuszczalne są inne skale, jeśli wymagają tego specyficzne warunki inwestycji.

Proces tworzenia mapy do celów projektowych

Proces tworzenia mapy do celów projektowych przebiega etapowo. Na początku geodeta dokonuje zgłoszenia prac geodezyjnych w powiatowym ośrodku dokumentacji geodezyjnej i kartograficznej. Ośrodek udostępnia mu dane z państwowego zasobu, czyli aktualne mapy zasadnicze oraz informacje o sieciach uzbrojenia terenu. Następnie geodeta przeprowadza pomiary w terenie, aby zweryfikować i uzupełnić dane o elementy, które pojawiły się po ostatniej aktualizacji mapy zasadniczej. Często oznacza to pomiar nowo wybudowanych budynków, ogrodzeń, sieci, chodników czy ukształtowania terenu. Po zebraniu danych terenowych geodeta opracowuje mapę w formie analogowej i cyfrowej, a następnie przekazuje ją do weryfikacji w ośrodku geodezyjnym. Po pozytywnej weryfikacji i przyjęciu mapy do państwowego zasobu, otrzymuje ona klauzulę urzędową potwierdzającą jej aktualność i zgodność z przepisami. Dopiero wówczas może być użyta do celów projektowych i przedłożona w urzędzie wraz z projektem budowlanym.

Wersja elektroniczna mapy

Mapa do celów projektowych jest więc dokumentem urzędowym o dużym znaczeniu formalnym. Każdy egzemplarz opatrzony jest stosowną pieczęcią oraz podpisem uprawnionego geodety. Może mieć formę papierową, ale coraz częściej stosuje się wersje cyfrowe, które można bezpośrednio wykorzystać w programach do projektowania CAD (segregator aktów prawnych). Dla projektantów to ogromne ułatwienie, ponieważ umożliwia precyzyjne umieszczenie projektowanego obiektu w istniejącym kontekście przestrzennym. Wersja elektroniczna mapy w formacie .dwg, .dxf lub .pdf jest także wymagana przez coraz więcej urzędów przy składaniu wniosków o pozwolenie na budowę drogą elektroniczną poprzez platformę e-Budownictwo.

Warto zwrócić uwagę, że mapa do celów projektowych ma określoną ważność. Choć formalnie przepisy nie wyznaczają konkretnego terminu jej wygaśnięcia, to w praktyce uznaje się, że jeśli od jej wykonania minęło więcej niż półtora do dwóch lat, należy ją zaktualizować. Wynika to z faktu, że sytuacja terenowa często ulega zmianie — mogą pojawić się nowe sieci, budynki czy zmiany w przebiegu granic. Urząd może zakwestionować mapę, jeśli uzna, że dane na niej zawarte są nieaktualne. Dlatego inwestorzy powinni zamawiać mapę dopiero wtedy, gdy są pewni, że w najbliższym czasie będą składać projekt budowlany.

Koszt wykonania mapy do celów projektowych

Koszt wykonania mapy do celów projektowych zależy od wielu czynników: wielkości i położenia działki, stopnia skomplikowania uzbrojenia terenu, ilości sieci podziemnych oraz lokalnych stawek geodetów. Średnio w Polsce ceny wahają się od kilkuset złotych dla małych działek do kilku tysięcy w przypadku rozległych terenów przemysłowych. Czas wykonania to zazwyczaj od dwóch do czterech tygodni, choć w niektórych powiatach – zwłaszcza przy dużej liczbie zgłoszeń – może potrwać dłużej ze względu na procedurę weryfikacyjną w ośrodku.

Dobrze wykonana mapa do celów projektowych to inwestycja, która pozwala uniknąć wielu problemów w trakcie realizacji budowy. Brak dokładnych danych o przebiegu sieci może prowadzić do kolizji projektowanych instalacji z istniejącym uzbrojeniem, co skutkuje kosztownymi zmianami i opóźnieniami. Z kolei błędne granice działki mogą spowodować, że budynek zostanie zaprojektowany zbyt blisko granicy, co uniemożliwi uzyskanie pozwolenia na budowę (uprawnienia budowlane). Dlatego kluczowe jest, by zlecić opracowanie mapy doświadczonemu geodecie, który pracuje zgodnie z obowiązującymi normami technicznymi i posiada aktualne uprawnienia zawodowe.

Projektanci branżowi

Mapa do celów projektowych jest też istotna nie tylko przy budowie nowych obiektów, ale również przy przebudowach, rozbudowach i zmianach sposobu użytkowania istniejących budynków (program egzamin ustny). W każdym przypadku, gdy potrzebny jest projekt budowlany lub wykonawczy, niezbędne jest posiadanie aktualnej mapy. Projektanci branżowi – architekci, konstruktorzy, projektanci instalacji wod-kan, gazowych czy elektrycznych – wykorzystują ją jako punkt wyjścia do planowania i koordynacji swoich opracowań.

Podsumowując, mapa do celów projektowych to kluczowy dokument w całym procesie inwestycyjnym. Stanowi podstawę projektowania, jest wymagana przez urzędy przy uzyskiwaniu pozwolenia na budowę, a jej wykonanie gwarantuje bezpieczeństwo, zgodność z przepisami oraz uniknięcie kolizji z istniejącym uzbrojeniem. Wykonuje ją wyłącznie uprawniony geodeta, który przeprowadza pomiary, opracowuje mapę, uzgadnia ją z ośrodkiem dokumentacji geodezyjnej i przekazuje inwestorowi dokument opatrzony klauzulą urzędową (opinie o programie). Dla każdego inwestora oznacza to pewność, że jego projekt będzie oparty na wiarygodnych danych, a budowa przebiegnie zgodnie z prawem i bez niepotrzebnych komplikacji. Mapa do celów projektowych nie jest więc tylko formalnością – to fundament każdej odpowiedzialnej inwestycji budowlanej.
