Montaż instalacji elektrycznej w domu

Montaż instalacji elektrycznej w domu to proces wymagający starannego przygotowania, precyzji i znajomości obowiązujących norm. Zanim rozpoczniemy jakiekolwiek prace, niezbędne jest sporządzenie projektu uwzględniającego obciążenia poszczególnych obwodów oraz optymalne rozmieszczenie punktów świetlnych i gniazd (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

W praktyce oznacza to przeprowadzenie szczegółowego bilansu mocy dla sprzętów o największym poborze prądu, takich jak kuchenka elektryczna, płyta grzewcza czy pompa ciepła, a także zaplanowanie osobnych linii o odpowiednim przekroju przewodów, aby uniknąć przeciążeń. W projektowaniu warto uwzględnić zapas mocy na przyszłe rozszerzenia instalacji, co uchroni przed koniecznością kosztownych przeróbek. Równocześnie określa się miejsca prowadzenia przewodów, tak aby były one ukryte, estetyczne i łatwe do ewentualnej modernizacji.

Wybór materiałów

Wybór materiałów to kolejny etap, od którego w dużej mierze zależy trwałość i bezpieczeństwo instalacji. Najczęściej stosowanym typem przewodów w instalacjach domowych są kable YDYp o izolacji polwinitowej, dostępne w różnych przekrojach od 1,5 mm² do 6 mm². Do obwodów oświetleniowych zwykle wystarcza przekrój 1,5 mm², gniazd wtyczkowych wymaga się przewodu 2,5 mm², natomiast urządzenia o dużym poborze prądu powinny być zasilane przewodami 4 mm² lub 6 mm². Ważne jest również, aby instalację prowadzić w rurkach instalacyjnych PCV lub w peszlach osłonowych, co chroni przewody przed uszkodzeniami mechanicznymi i ułatwia ewentualne wymiany. W miejscach narażonych na wilgoć, na przykład w garażu czy kotłowni, zaleca się stosowanie przewodów oplątanych w rury karbowane z uszczelkami (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Prawidłowe rozmieszczenie puszek podtynkowych

Podczas realizacji montażu instalacji elektrycznej kładzie się szczególny nacisk na prawidłowe rozmieszczenie puszek podtynkowych i natynkowych. Puszki montuje się na odpowiedniej głębokości, tak by nie naruszyć konstrukcji ściany i zapewnić łatwy montaż osprzętu. Przy układaniu przewodów zachowuje się minimalne odległości od przewodów wodno-kanalizacyjnych oraz instalacji gazowej, zgodnie z wymaganiami normy PN-IEC 60364-5-52. Przewody prowadzi się w sposób uporządkowany, unikając zbędnych skrzyżowań i zbyt ostrych załamań, które mogłyby osłabić izolację. W miejscach, gdzie kąt załamania musi być mniejszy, wykorzystuje się specjalne łuki instalacyjne (opinie o programie).

Montaż tablicy rozdzielczej

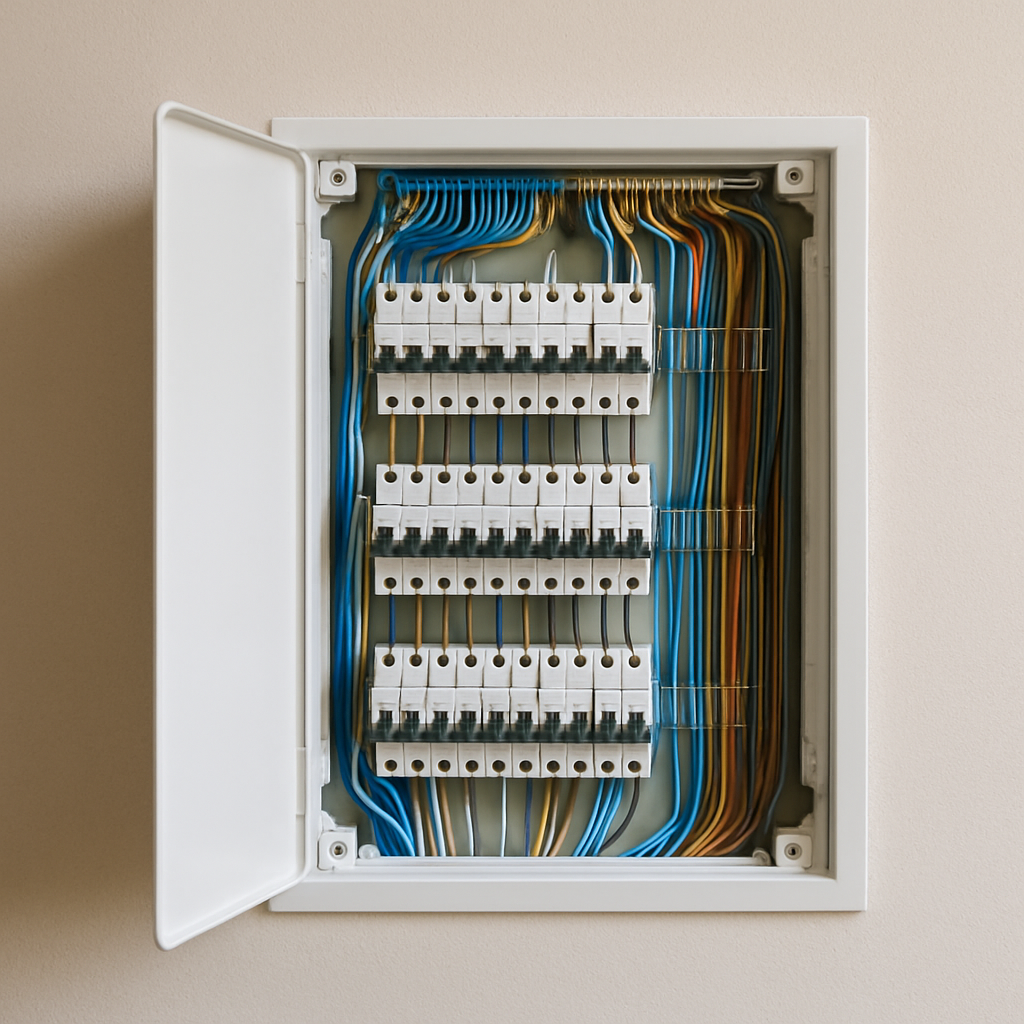

Montaż tablicy rozdzielczej rozpoczyna się od wyboru odpowiedniego miejsca, zwykle w pobliżu wejścia do budynku, które zapewnia łatwy dostęp i jest suchym, wentylowanym pomieszczeniem. Tablica powinna być tak dobrana, aby zmieścić wszystkie przewidziane aparaty ochronne i rozdzielcze oraz pozostawić rezerwę na ewentualne rozszerzenia. Wewnątrz tablicy rozmieszcza się wyłączniki nadmiarowo-prądowe zabezpieczające poszczególne obwody, wyłącznik różnicowoprądowy (RCD) oraz główny wyłącznik prądu. W nowoczesnych instalacjach coraz częściej stosuje się wyłączniki różnicowoprądowo-nadmiarowe typu AFCI/RCBO, które łączą ochronę przed zwarciami łukowymi z ochroną przed porażeniem.

Wyłączniki różnicowoprądowe

Elementem niezbędnym dla bezpieczeństwa całego systemu są urządzenia ochronne. Wyłączniki nadmiarowe dobiera się do prądu znamionowego obwodu i rodzaju instalowanych przewodów, tak aby działały w razie przeciążenia lub zwarcia. Dla dodatkowej ochrony przeciwporażeniowej instaluje się wyłączniki różnicowoprądowe, które wykrywają upływ prądu i odłączają zasilanie w ułamku sekundy. W obwodach łazienkowych i na zewnątrz budynku stosuje się dodatkowo zabezpieczenia przed wilgocią oraz gniazda z klapkami i zwiększoną ochroną IP. Dzięki temu można uniknąć ryzyka porażenia prądem w warunkach podwyższonej wilgotności (segregator aktów prawnych).

Podstawą prawidłowego działania instalacji jest skuteczny system uziemienia i wyrównania potencjałów. Uziemienie można wykonać przez wkucie pręta uziemiającego wokół fundamentów lub za pomocą taśm i obejm do istniejących elementów konstrukcji stalowej. Połączenia wyrównawcze prowadzi się między przewodem ochronnym a metalowymi częściami instalacji wodno-kanalizacyjnej i konstrukcjami budynku. W zależności od warunków geologicznych oraz wybranego systemu sieci TN-S, TN-C-S lub TT, dobiera się odpowiedni układ uziomowy, który zapewni bezpieczny potencjał odniesienia dla aparatury zabezpieczającej.

Końcowy etap montażu to testy i pomiary

Końcowy etap montażu to testy i pomiary, które potwierdzają poprawność wykonania instalacji. Sprawdza się rezystancję izolacji przewodów, ciągłość przewodów ochronnych i połączeń wyrównawczych, a także skuteczność działania wyłączników różnicowoprądowych oraz nadmiarowo-prądowych. Warto wykorzystać miernik wielofunkcyjny z funkcją testów RCD, aby ocenić czas i prąd zadziałania. Dopiero po uzyskaniu wyników mieszczących się w granicach określonych normą PN-EN 61557 można przystąpić do eksploatacji (program egzamin ustny).

Dokumentacja powykonawcza jest tak samo ważna jak samo wykonanie prac. Po zakończonych pomiarach i próbach sporządza się protokoły, które stanowią podstawę do odbioru instalacji przez uprawnioną jednostkę. Projekt wraz z naniesionymi zmianami wprowadza się do dokumentacji, a obwody opisuje czytelnymi etykietami na listwach tablicy rozdzielczej. Dzięki temu w razie konieczności konserwacji lub rozbudowy instalacji kolejne prace można przeprowadzić szybko i bezpiecznie (uprawnienia budowlane).

Regularna konserwacja i inspekcja instalacji

Regularna konserwacja i inspekcja instalacji pozwalają na wczesne wykrycie ewentualnych uszkodzeń lub zużycia izolacji. Zaleca się przeglądy co najmniej raz na pięć lat, a w pomieszczeniach o podwyższonym ryzyku wilgoci nawet częściej. Pomiary okresowe i testy wyłączników różnicowoprądowych uchronią przed niespodziewanymi awariami i zapewnią długotrwałe, bezproblemowe funkcjonowanie domowej instalacji elektrycznej. Zaangażowanie wykwalifikowanego elektryka oraz przestrzeganie norm to gwarancja bezpieczeństwa i komfortu na lata (program TESTY UPRAWNIENIA BUDOWLANE - aplikacja na telefon).
