Mosty tymczasowe i objazdowe – wymagania projektowe i bezpieczeństwo

Mosty tymczasowe i objazdowe stanowią kluczowy element infrastruktury komunikacyjnej w sytuacjach awaryjnych, modernizacyjnych lub w trakcie prowadzenia robót budowlanych przy obiektach inżynierskich. Ich zasadniczym zadaniem jest zapewnienie ciągłości ruchu drogowego lub kolejowego przy jednoczesnym utrzymaniu odpowiedniego poziomu bezpieczeństwa użytkowników i pracowników budowy. Choć często kojarzone są z rozwiązaniami doraźnymi i prostymi technicznie, w rzeczywistości wymagają one ścisłego przestrzegania zasad projektowania, norm obciążeniowych, a także przepisów z zakresu bezpieczeństwa konstrukcji i organizacji ruchu (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Projektowanie mostów tymczasowych wiąże się z szeregiem uwarunkowań technicznych, które odróżniają je od konstrukcji stałych. Najważniejszą kwestią jest ich przeznaczenie i czas użytkowania. Most tymczasowy projektuje się na określony okres eksploatacji – od kilku tygodni do kilku lat – w zależności od potrzeb inwestora oraz rodzaju prowadzonych robót. Oznacza to, że projektant musi dobrać materiały i rozwiązania konstrukcyjne umożliwiające szybki montaż, demontaż oraz wielokrotne użycie elementów, przy zachowaniu pełnej nośności i stateczności konstrukcji.

Mosty modułowe

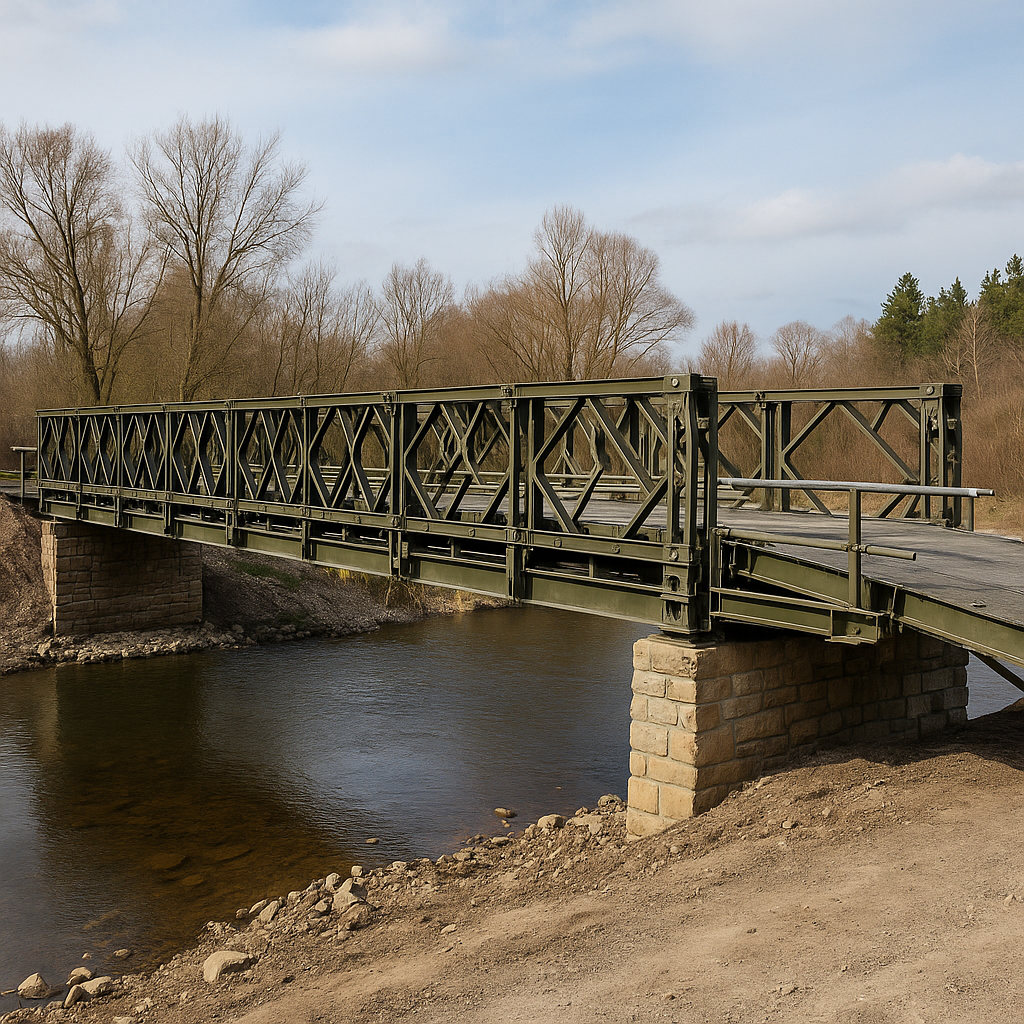

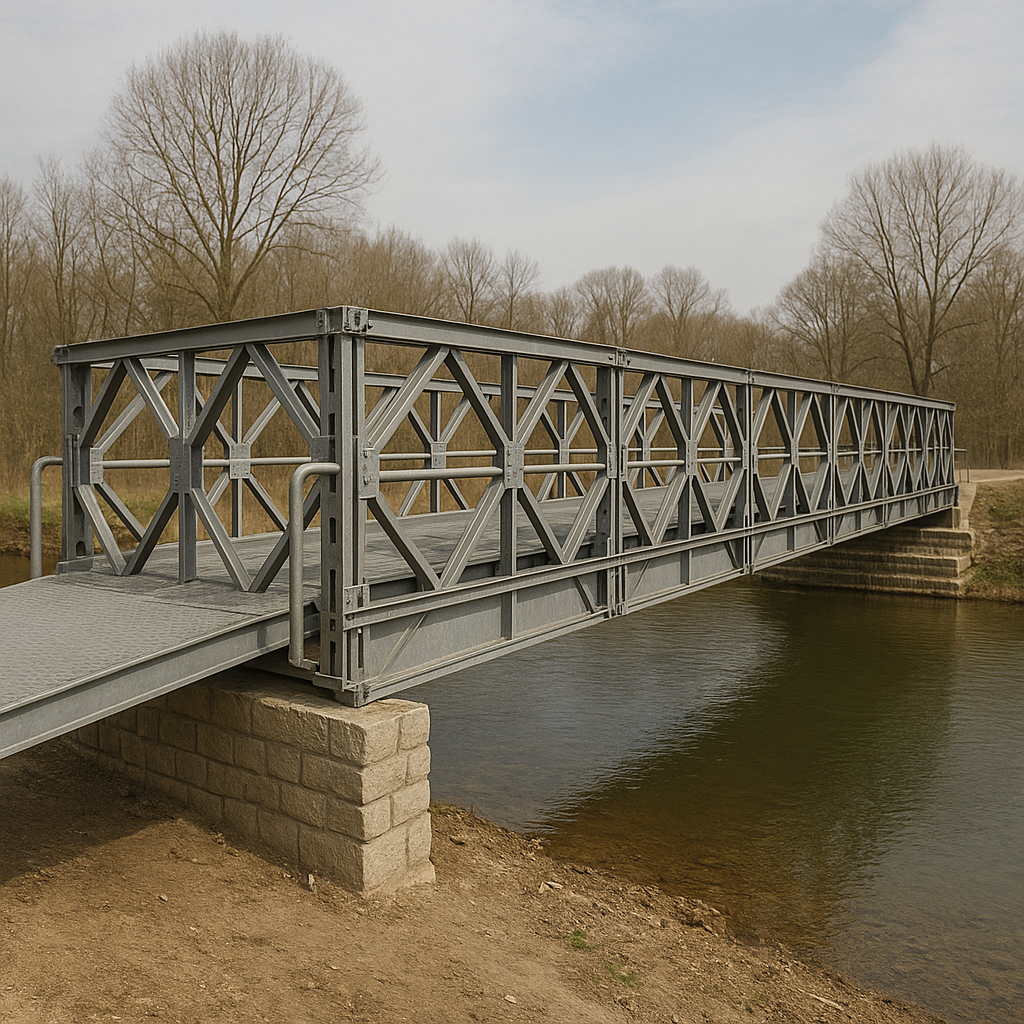

W praktyce inżynierskiej stosuje się kilka podstawowych typów mostów tymczasowych: mosty wojskowe (wykorzystywane również w budownictwie cywilnym), mosty modułowe oraz mosty montowane z elementów stalowych lub aluminiowych. Klasycznym przykładem jest most typu Bailey, opracowany jeszcze w czasie II wojny światowej i do dziś używany w zmodyfikowanych formach. Jego zasadniczą zaletą jest modułowa budowa pozwalająca na szybkie zestawienie przęsła o różnej długości w zależności od rozpiętości przeszkody. Podobne założenia realizują współczesne systemy mostów wojskowych, jak np. mosty towarzyszące MS-54 czy nowsze zestawy typu DMS-65. W Polsce stosowane są również mosty składane z kratownic stalowych typu Mabey lub konstrukcje ramowe systemu Acrow, które można montować ręcznie lub z użyciem lekkich dźwigów, co znacząco przyspiesza czas realizacji objazdów tymczasowych (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Projektant mostu tymczasowego musi przede wszystkim określić przewidywane obciążenie użytkowe zgodne z kategorią drogi i przewidywanym ruchem pojazdów. W Polsce obowiązują w tym zakresie przepisy oparte na normach PN-EN oraz wytycznych Generalnej Dyrekcji Dróg Krajowych i Autostrad. Konstrukcje objazdowe muszą zapewniać nośność dla ruchu odpowiadającego co najmniej klasie obciążenia A według PN-85/S-10030, chyba że lokalne warunki dopuszczają ograniczenia ruchu i tonażu. W przypadku mostów wojskowych lub mostów wykorzystywanych w sytuacjach kryzysowych dopuszcza się stosowanie innych systemów klasyfikacji obciążeń, np. tzw. Military Load Classification (MLC), określającej zdolność przenoszenia ciężaru pojazdów wojskowych.

Konstrukcje tymczasowe

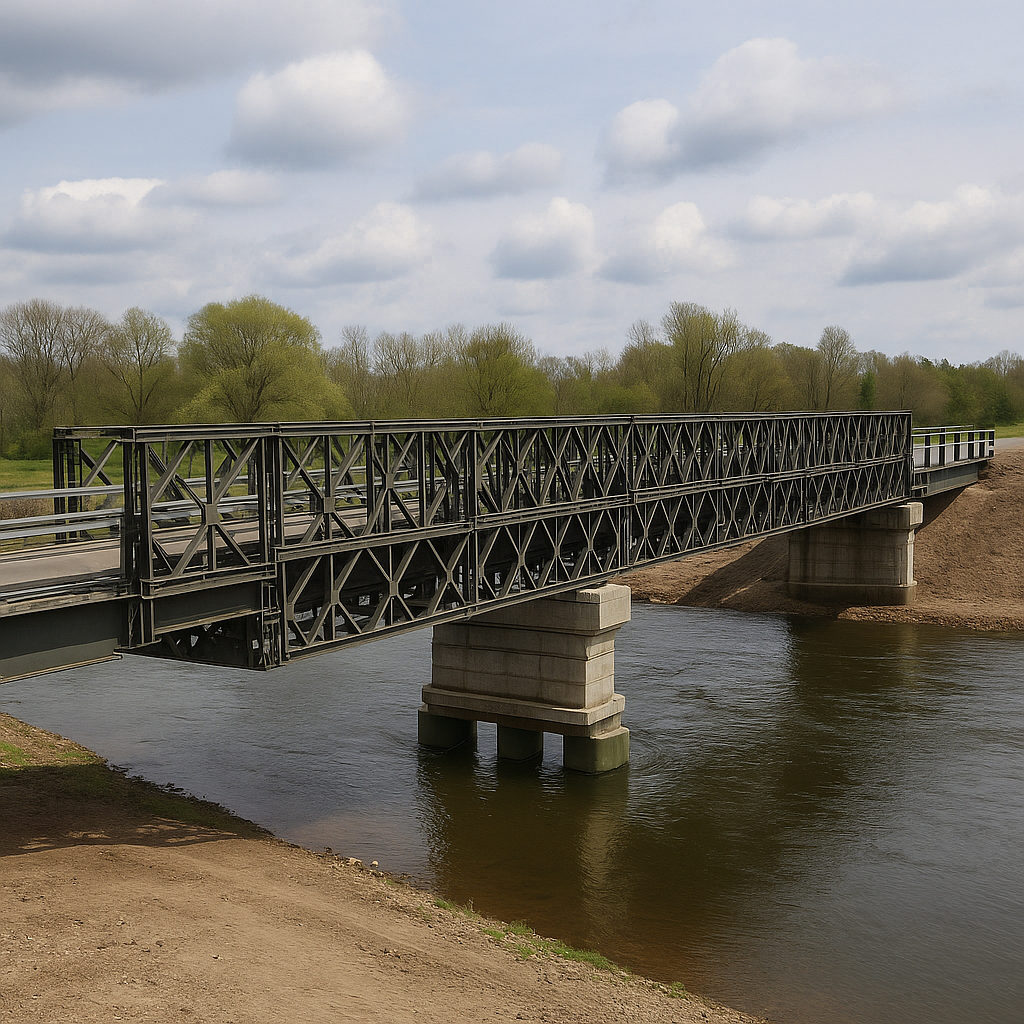

Konstrukcje tymczasowe muszą być odporne na działanie czynników atmosferycznych, zmiennego poziomu wód, wiatru oraz sił dynamicznych wynikających z ruchu pojazdów. Szczególną uwagę poświęca się fundamentom i podporom, które często mają charakter uproszczony. Zależnie od warunków gruntowych stosuje się podpory z bali stalowych lub drewnianych, pale rurowe, żelbetowe bloczki prefabrykowane lub fundamenty tymczasowe posadowione na podsypce z kruszywa. W niektórych przypadkach dopuszcza się stosowanie mostów na przyczółkach ziemnych z wzmocnieniem geosyntetykami lub grodzicami stalowymi, jeśli czas użytkowania jest krótki, a obciążenia niewielkie.
Projektowanie takiego obiektu musi obejmować analizę stateczności globalnej, lokalnej i dynamicznej.

Mimo tymczasowego charakteru konstrukcji, nie można pomijać wymagań wynikających z Eurokodu 1 (PN-EN 1991) dotyczących oddziaływań na konstrukcję, Eurokodu 3 (PN-EN 1993) w zakresie konstrukcji stalowych, a także Eurokodu 7 (PN-EN 1997) odnoszącego się do fundamentowania. Zasady te muszą być interpretowane z uwzględnieniem skróconego czasu eksploatacji oraz możliwości łatwego demontażu i ponownego wykorzystania elementów. W praktyce projektanci często korzystają z katalogów systemów modułowych, gdzie producent dostarcza dane nośności, schematy montażu i dopuszczalne długości przęseł (segregator aktów prawnych).

Most tymczasowy

Z punktu widzenia bezpieczeństwa ruchu kluczową kwestią jest zapewnienie odpowiednich parametrów geometrycznych mostu tymczasowego. Należy utrzymać minimalną szerokość jezdni umożliwiającą mijanie się pojazdów (lub w razie konieczności zastosować ruch wahadłowy), zachować odpowiednie promienie łuków dojazdowych, pochylenia najazdów i przejść z drogi na konstrukcję. Most tymczasowy powinien posiadać skuteczne bariery ochronne, balustrady, oświetlenie oraz nawierzchnię zapewniającą odpowiedni współczynnik przyczepności, zwłaszcza przy opadach atmosferycznych. W przypadku obiektów objazdowych w terenie zabudowanym wymagane jest również utrzymanie ciągłości dla pieszych i rowerzystów.

Niezwykle istotnym elementem całego procesu jest organizacja budowy i utrzymania mostu tymczasowego. Montaż i eksploatacja takiej konstrukcji odbywa się najczęściej w warunkach ograniczonego czasu oraz pod ruchem. Prace wymagają precyzyjnego harmonogramu i koordynacji, zwłaszcza gdy obiekt zastępuje kluczową przeprawę. W dokumentacji projektowej powinny znaleźć się szczegółowe instrukcje montażu, plan bezpieczeństwa i ochrony zdrowia (BIOZ), a także procedury kontroli technicznej po złożeniu konstrukcji. Przed dopuszczeniem do ruchu obiekt musi zostać sprawdzony przez uprawnionego konstruktora oraz przedstawicieli zarządcy drogi. Odbiór obejmuje ocenę poprawności montażu, połączeń śrubowych, podpór, łożysk i zabezpieczeń antykorozyjnych.

Zatwierdzenia tymczasowej organizacji ruchu

W kontekście przepisów technicznych należy odwołać się do Rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie, które określa podstawowe zasady projektowania mostów, także tymczasowych. Uzupełnieniem są przepisy dotyczące organizacji ruchu, w tym Rozporządzenie Ministra Infrastruktury z 23 września 2003 r. w sprawie szczegółowych warunków zarządzania ruchem na drogach, oraz obowiązek opracowania i zatwierdzenia tymczasowej organizacji ruchu. Dodatkowo, zgodnie z Prawem budowlanym, nawet konstrukcja tymczasowa musi spełniać wymagania dotyczące bezpieczeństwa konstrukcji, użytkowania, pożarowego i środowiskowego (program egzamin ustny).

Z punktu widzenia bezpieczeństwa konstrukcji istotne jest również prowadzenie regularnych przeglądów technicznych. Mosty tymczasowe, ze względu na uproszczony charakter i często powtarzalne użytkowanie tych samych elementów, powinny być kontrolowane w krótszych odstępach czasu niż obiekty stałe. Przeglądy obejmują ocenę stanu korozyjnego, luzów połączeń, odkształceń, pęknięć oraz deformacji elementów nośnych. Nierzadko stosuje się metody nieniszczące, takie jak ultradźwięki, pomiary przemieszczeń geodezyjnych czy wizualne inspekcje z wykorzystaniem dronów, szczególnie w trudno dostępnych miejscach.

Przygotowanie instrukcji montażowych

W ostatnich latach coraz większą rolę w projektowaniu i eksploatacji mostów tymczasowych odgrywają systemy cyfrowe i modelowanie informacji o budynku (BIM). Pozwalają one na szybką analizę wariantów konstrukcyjnych, ocenę bezpieczeństwa oraz przygotowanie instrukcji montażowych w formie trójwymiarowej. W przypadku dużych inwestycji drogowych i kolejowych, gdzie budowane są objazdy tymczasowe na wiele miesięcy, BIM umożliwia również lepsze planowanie logistyki oraz kontroli nad etapami realizacji (uprawnienia budowlane).

Nie można też pominąć aspektu środowiskowego i krajobrazowego. Mosty tymczasowe, choć użytkowane przez krótki okres, mogą znacząco wpływać na środowisko wodne i przyrodnicze. Dlatego projektant powinien przewidzieć środki minimalizujące ingerencję w cieki wodne, zabezpieczenia przeciwerozyjne, a także sposób demontażu konstrukcji bez pozostawiania trwałych śladów w gruncie. W przypadku budowy mostów na obszarach chronionych konieczne jest uzyskanie stosownych decyzji środowiskowych lub zgód konserwatora przyrody.

Bezpieczeństwo użytkowników mostów tymczasowych

Bezpieczeństwo użytkowników mostów tymczasowych jest ściśle powiązane z kulturą techniczną wykonawcy i świadomością ryzyka. Konstrukcje te, choć często mają charakter przejściowy, uczestniczą w pełnym strumieniu ruchu i podlegają tym samym prawom fizyki co mosty stałe. Niedopuszczalne jest więc upraszczanie zasad projektowych lub pomijanie etapów kontroli jakości. Każdy element, od spoin i śrub po zabezpieczenia antypoślizgowe, ma znaczenie dla całości systemu bezpieczeństwa.

Podsumowując, mosty tymczasowe i objazdowe stanowią nieodłączny element współczesnej infrastruktury komunikacyjnej, umożliwiający sprawne prowadzenie inwestycji, remontów i działań ratowniczych. Ich projektowanie wymaga szczególnej wiedzy technicznej, dobrej znajomości norm i przepisów oraz umiejętności zarządzania ryzykiem w warunkach dynamicznie zmieniających się okoliczności budowy (opinie o programie). Odpowiednie przygotowanie dokumentacji, przestrzeganie zasad bezpieczeństwa i regularne przeglądy techniczne są kluczem do niezawodnego funkcjonowania tych obiektów. Choć ich obecność na drogach jest tymczasowa, znaczenie dla bezpieczeństwa ruchu i ciągłości transportu jest trwałe i fundamentalne.
