Mosty, wiadukty i tunele kolejowe – wymagania konstrukcyjne, procedury odbioru i kontrola jakości

Mosty, wiadukty i tunele kolejowe to jedne z najbardziej wymagających obiektów inżynieryjnych, jakie powstają w infrastrukturze transportowej. Ich zadaniem jest nie tylko zapewnienie ciągłości linii kolejowych i umożliwienie bezpiecznego prowadzenia ruchu w trudnych warunkach terenowych, ale także spełnienie rygorystycznych wymagań dotyczących bezpieczeństwa, trwałości i komfortu użytkowników. Rozwój kolei dużych prędkości, rosnące obciążenia od składów towarowych oraz coraz ostrzejsze wymogi środowiskowe sprawiają, że proces projektowania, realizacji i odbioru tego typu konstrukcji staje się złożonym przedsięwzięciem angażującym wielu specjalistów i wymagającym zastosowania nowoczesnych metod kontroli jakości (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Rodzaje konstrukcji kolejowych

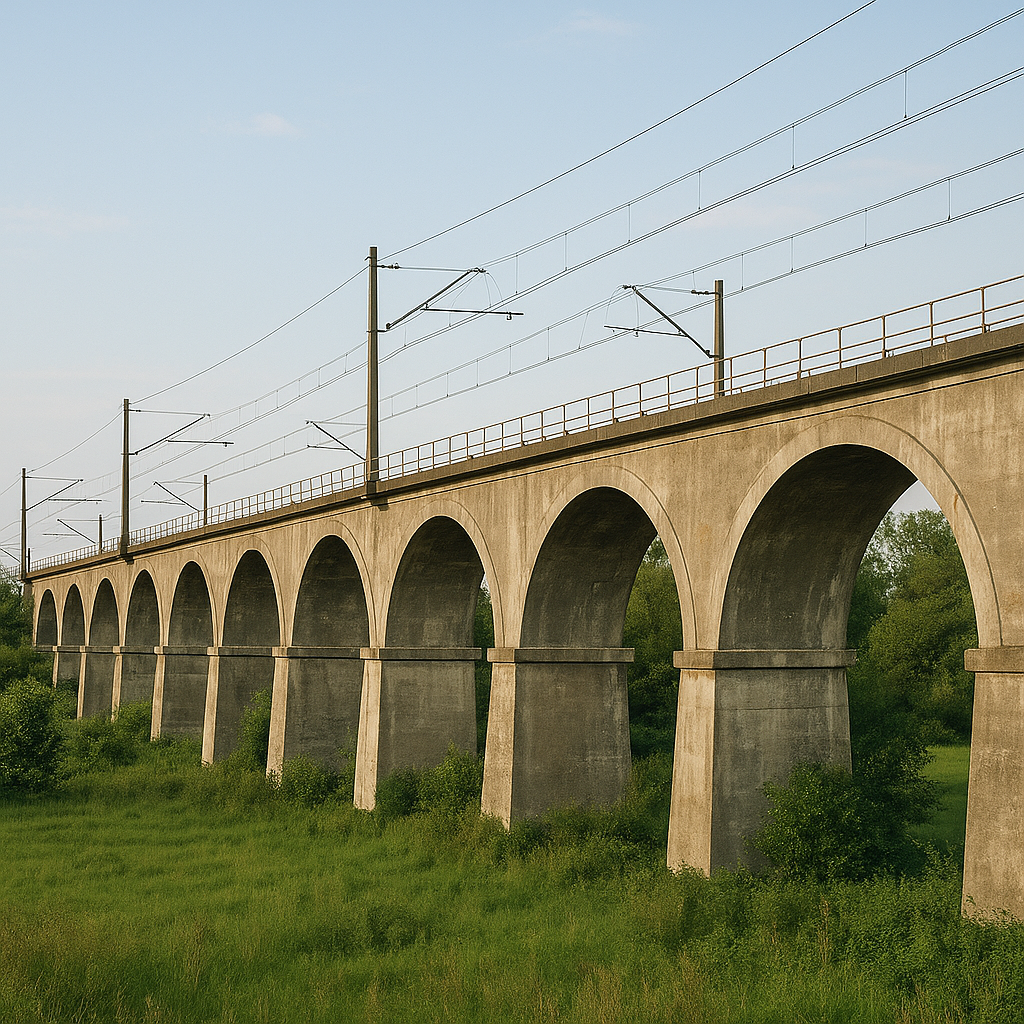

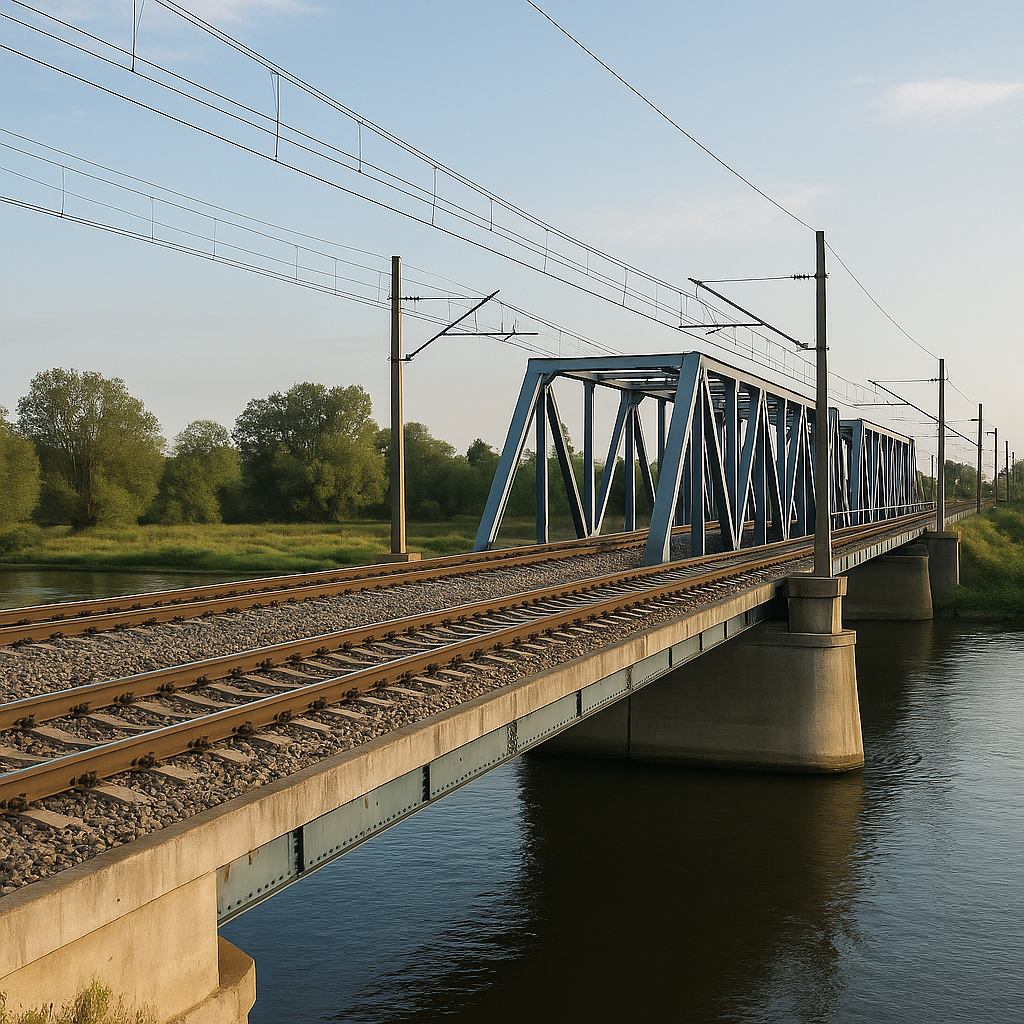

Rodzaje konstrukcji kolejowych zależą od warunków terenowych, charakterystyki linii oraz przyjętych parametrów eksploatacyjnych. Mosty kolejowe w Polsce i Europie wykonuje się najczęściej w technologii żelbetowej lub zespolonej, łączącej stal z płytą betonową. Rozpiętości przęseł mogą wahać się od kilkunastu do ponad stu metrów, a w przypadku wyjątkowych realizacji, takich jak mosty łukowe lub wantowe, możliwe jest osiągnięcie jeszcze większych wartości. W praktyce inżynierskiej spotyka się mosty belkowe, ramowe, łukowe, kratownicowe, extradosed czy wiszące, a wybór zależy od uwarunkowań hydrologicznych, geologicznych, krajobrazowych i ekonomicznych.

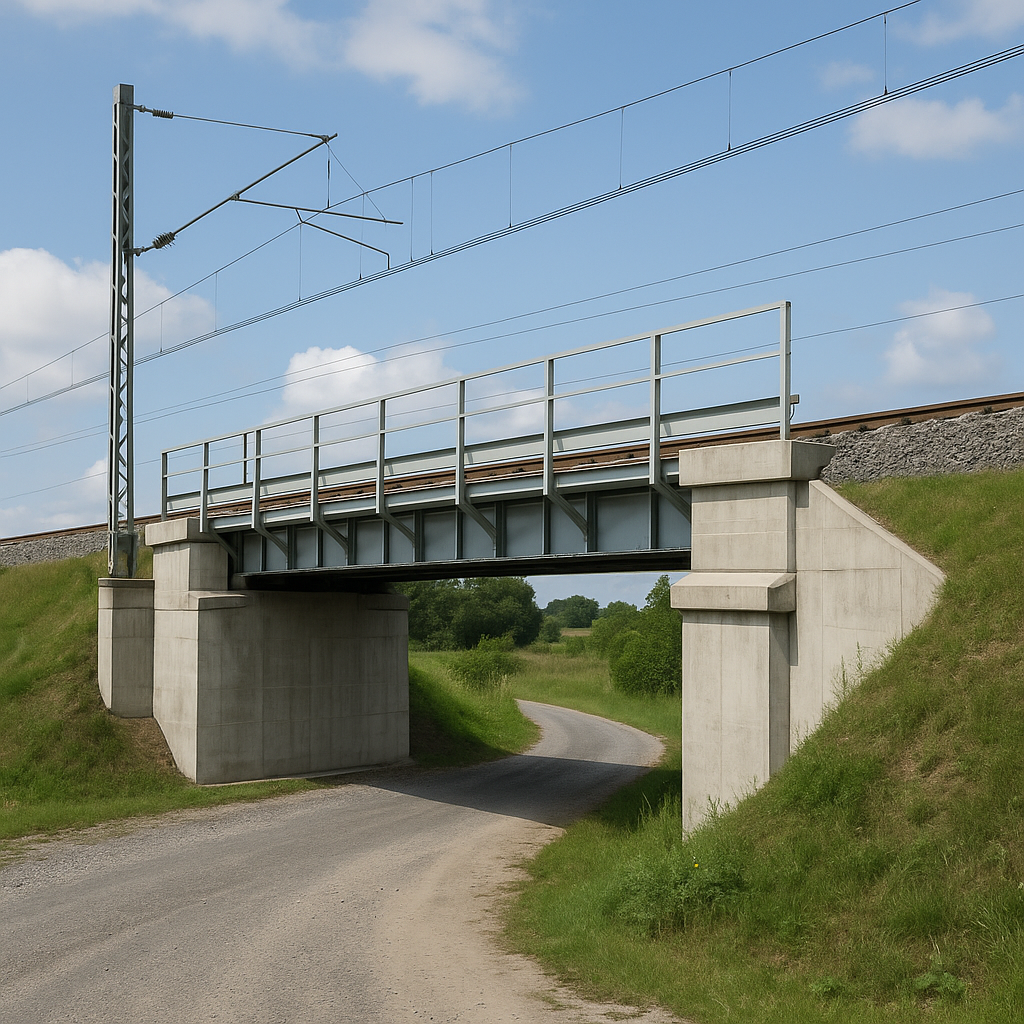

Wiadukty kolejowe to z kolei konstrukcje umożliwiające przeprowadzenie torów nad drogami, innymi liniami kolejowymi lub przeszkodami naturalnymi. Najczęściej projektuje się je jako żelbetowe belkowe lub sprężone, a w przypadku większych rozpiętości wykorzystuje się stal i rozwiązania zespolone. Tunele kolejowe wymagają szczególnej uwagi, ponieważ muszą zapewniać bezpieczeństwo nie tylko pod względem konstrukcyjnym, ale także w zakresie wentylacji, ewakuacji i ochrony przeciwpożarowej. Buduje się je metodą odkrywkową, tarczami TBM albo technikami górniczymi, w zależności od długości, głębokości i rodzaju gruntu (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Wymagania konstrukcyjne

Wymagania konstrukcyjne, jakie stawia się mostom, wiaduktom i tunelom kolejowym, wynikają z obowiązujących norm takich jak Eurokody oraz z przepisów branżowych wydawanych przez zarządców infrastruktury, np. PKP PLK. Kluczowym aspektem jest nośność obiektów, która musi być dostosowana do obciążeń eksploatacyjnych linii kolejowej. W przypadku mostów bierze się pod uwagę naciski osiowe pociągów pasażerskich i towarowych, oddziaływanie dynamiczne wynikające z prędkości, siły podłużne związane z hamowaniem i przyspieszaniem, oddziaływanie wiatru, a w rejonach sejsmicznych także drgania podłoża.

W tunelach oprócz klasycznych obciążeń konstrukcyjnych znaczącą rolę odgrywa ciśnienie aerodynamiczne generowane przez przejazd pociągów z dużą prędkością, które powoduje falę ciśnienia i podciśnienia, wymagającą odpowiedniego ukształtowania przekroju tunelu oraz zastosowania systemów wentylacyjnych. Bardzo istotne są także wymagania geometryczne: minimalne prześwity, wysokość konstrukcji, promienie łuków, dopuszczalne pochylenia toru czy warunki skrajni budowli kolejowych (segregator aktów prawnych).

Odbiory robót zanikających

Proces realizacji takich obiektów jest złożony i wymaga stałej kontroli. Procedury odbioru dzieli się na kilka etapów. Odbiory robót zanikających obejmują kontrolę elementów, które po zakończeniu prac staną się niewidoczne, np. izolacji przeciwwodnych, układu zbrojenia, łożysk mostowych czy systemów odwodnienia tuneli. Kolejnym etapem są odbiory częściowe, prowadzone po zakończeniu poszczególnych fragmentów budowy: fundamentów, przyczółków, przęseł, segmentów tunelu. Dopiero po ich pozytywnym zatwierdzeniu można przejść do kolejnych etapów realizacji. Na końcu następuje odbiór końcowy, w którym sprawdza się zgodność wykonania z projektem i dokumentacją, analizuje wyniki badań laboratoryjnych materiałów, weryfikuje jakość spoin stalowych metodami nieniszczącymi, dokonuje oględzin konstrukcji oraz przeprowadza próby obciążeniowe. W przypadku mostów i wiaduktów próby takie obejmują obciążenia statyczne i dynamiczne z użyciem pociągów próbnych lub odpowiednio dociążonych wagonów. W tunelach sprawdza się szczelność obudowy, skuteczność odwodnienia i funkcjonowanie systemów bezpieczeństwa (program egzamin ustny).

Kontrola jakości w budowie obiektów kolejowych

Kontrola jakości w budowie obiektów kolejowych to proces ciągły. Na każdym etapie wymagane są badania materiałowe: próbki betonu poddawane są testom wytrzymałościowym, stal zbrojeniowa badana jest pod kątem zgodności z normami, a elementy prefabrykowane muszą spełniać wymagania geometryczne i jakościowe. W konstrukcjach stalowych stosuje się badania ultradźwiękowe, radiograficzne czy magnetyczno-proszkowe spoin, aby wyeliminować ryzyko powstawania pęknięć i nieszczelności. W obiektach żelbetowych coraz częściej stosuje się także metody nieniszczące do oceny jakości betonu, takie jak sklerometr, ultradźwięki czy tomografia. W tunelach szczególne znaczenie ma kontrola szczelności izolacji i odwodnienia, ponieważ wszelkie nieszczelności prowadzą do zawilgocenia, korozji zbrojenia i obniżenia trwałości konstrukcji.

Błędy wykonawcze

Mimo rygorystycznych procedur i wymagań, w praktyce zdarzają się typowe błędy wykonawcze. W mostach żelbetowych częstym problemem jest nieprawidłowe ułożenie zbrojenia skutkujące osłabieniem nośności przekroju, niedokładne zagęszczenie mieszanki betonowej powodujące powstawanie raków, czy błędne wykonanie łożysk i urządzeń dylatacyjnych, co prowadzi do zablokowania przemieszczeń konstrukcji. W obiektach stalowych najczęściej spotyka się niezgodności spawalnicze, zbyt cienkie powłoki antykorozyjne lub niedokładności montażu elementów (uprawnienia budowlane).

W tunelach pojawiają się błędy w montażu segmentów obudowy, nieszczelności hydroizolacji, deformacje obudowy tymczasowej wskutek niekontrolowanych przemieszczeń gruntu, a także błędy w systemach odwodnienia, które skutkują gromadzeniem się wody. Wszystkie te niedociągnięcia prowadzą do zwiększonych kosztów utrzymania i mogą w skrajnych przypadkach powodować zagrożenie bezpieczeństwa ruchu kolejowego.

Przestrzeganie procedur budowlanych

Współczesne podejście do budowy obiektów kolejowych wymaga więc nie tylko stosowania nowoczesnych technologii i materiałów, ale także pełnej świadomości projektantów, wykonawców i nadzoru. Cyfrowe narzędzia wspomagające odbiory, takie jak skanowanie laserowe 3D, modelowanie BIM, monitoring drgań czy czujniki odkształceń, pozwalają znacząco podnieść jakość i bezpieczeństwo. Jednocześnie doświadczenie inżynierów i rzetelne przestrzeganie procedur budowlanych pozostają fundamentem sukcesu.

Mosty, wiadukty i tunele kolejowe są nie tylko obiektami technicznymi, ale również elementami krajobrazu i symbolami postępu inżynierii. Ich właściwe zaprojektowanie, budowa i odbiór mają ogromne znaczenie dla całego systemu transportowego (opinie o programie). Wymagania konstrukcyjne zapewniają bezpieczeństwo i trwałość, procedury odbioru i kontroli jakości gwarantują zgodność z projektem i eliminację usterek, a analiza typowych błędów pozwala wyciągać wnioski i podnosić standardy. W czasach intensywnego rozwoju kolei, zarówno w Polsce, jak i w Europie, tylko połączenie wiedzy inżynierskiej, doświadczenia i nowoczesnych narzędzi kontroli pozwoli budować obiekty spełniające oczekiwania społeczne i techniczne, a jednocześnie odporne na upływ czasu i rosnące wymagania eksploatacyjne.
