Najczęstsze błędy przy wibrowaniu betonu – jak ich unikać, aby konstrukcja była trwała i szczelna

Wibrowanie betonu to jeden z najważniejszych etapów procesu betonowania, mający bezpośredni wpływ na wytrzymałość, szczelność i trwałość konstrukcji. Niezależnie od tego, czy chodzi o płytę fundamentową, strop, słup czy ścianę żelbetową – właściwe zagęszczenie mieszanki decyduje o jakości końcowego elementu. Niestety, mimo powszechnej świadomości jego znaczenia, błędy popełniane podczas wibrowania są wciąż częstym zjawiskiem na budowach (segregator na egzamin ustny - pytania i opracowane odpowiedzi). W niniejszym wpisie wyjaśniamy, dlaczego wibrowanie jest tak istotne, jakie błędy są najczęstsze, jakie niosą skutki i jak im zapobiegać.

Pręty zbrojeniowe

Proces wibrowania polega na zagęszczeniu mieszanki betonowej poprzez drgania mechaniczne, które powodują, że z betonu usuwane są pęcherze powietrza, a cząstki kruszywa i cementu układają się w sposób bardziej zwarty. Dzięki temu beton staje się jednorodny, szczelny i osiąga wyższą wytrzymałość na ściskanie. Wibrowanie pozwala też lepiej otulić pręty zbrojeniowe, eliminując ryzyko powstawania pustek powietrznych przy prętach i narożach form. Kluczowe jest jednak, aby proces ten był wykonany prawidłowo – zarówno czas, intensywność, jak i sposób prowadzenia wibratora mają ogromne znaczenie.

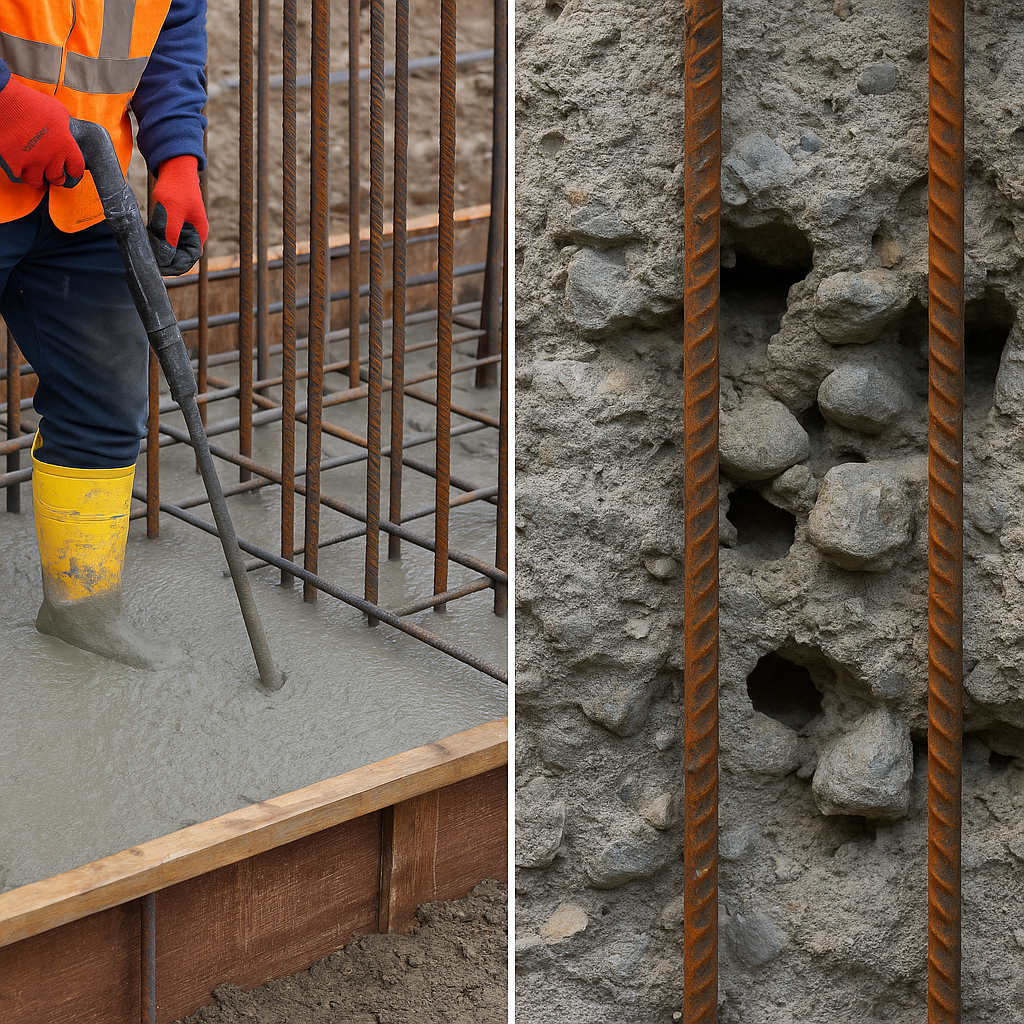

Jednym z najczęstszych błędów jest zbyt krótkie wibrowanie mieszanki. W praktyce oznacza to, że operator kończy proces zanim wszystkie pęcherze powietrza zostaną usunięte. Takie niedostateczne zagęszczenie skutkuje powstaniem kawern i raków w betonie, które nie tylko pogarszają jego wygląd, ale przede wszystkim obniżają szczelność i trwałość konstrukcji. W przypadku elementów narażonych na działanie wody, takich jak płyty fundamentowe, zbiorniki czy ściany piwnic, może to prowadzić do przecieków i korozji zbrojenia (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Nadmierne wibrowanie

Równie niebezpiecznym błędem jest wibrowanie zbyt długie. Wielu pracowników sądzi, że im dłużej pracuje wibrator, tym lepiej – nic bardziej mylnego. Nadmierne wibrowanie prowadzi do rozsegregowania mieszanki, czyli oddzielenia kruszywa od zaczynu cementowego. Lżejsze frakcje wypływają ku górze, a cięższe opadają, co skutkuje powstaniem warstw o różnej gęstości. W efekcie struktura betonu staje się niejednorodna, a wierzchnie warstwy mogą mieć znacznie mniejszą wytrzymałość. Przewibrowany beton może także powodować lokalne osiadanie mieszanki i odkształcenia zbrojenia.

Często spotykanym błędem jest też niewłaściwe wprowadzenie wibratora do masy betonowej. Wibrator należy zanurzać pionowo, powoli i z odpowiednią częstotliwością. Zbyt szybkie wprowadzenie urządzenia powoduje powstawanie kanałów powietrznych, a zbyt płytkie zanurzenie skutkuje niejednorodnym zagęszczeniem. Wibrator powinien być wprowadzany w kolejne warstwy z niewielkim nakładaniem stref oddziaływania, tak aby zapewnić pełne zagęszczenie całej objętości. Pomijanie tej zasady prowadzi do powstania „zimnych styków” pomiędzy warstwami, co osłabia ich współpracę i może powodować rysy w przyszłości.

Zbyt bliskie zagłębianie wibratora

Kolejnym problemem jest zbyt duża odległość między miejscami zagłębiania wibratora. Wielu wykonawców wykonuje za mało punktów zagęszczania, co powoduje, że niektóre fragmenty elementu pozostają niezwibrowane. W efekcie powstają lokalne strefy o obniżonej gęstości i wytrzymałości. Z drugiej strony, zbyt częste i zbyt bliskie zagłębianie wibratora w tym samym miejscu może doprowadzić do przesadnego rozluźnienia mieszanki i lokalnych przemieszczeń zbrojenia. Dlatego tak ważne jest, aby znać zasięg działania konkretnego wibratora i zachować równomierny rytm pracy (segregator aktów prawnych).

Nie bez znaczenia jest także rodzaj używanego wibratora. Dobór sprzętu powinien zależeć od typu konstrukcji i konsystencji betonu. Dla elementów o dużej grubości, jak fundamenty czy masywne słupy, zaleca się wibratory wgłębne o dużej amplitudzie drgań. Z kolei przy cienkich elementach, np. ścianach lub płytach, lepiej sprawdzają się wibratory powierzchniowe lub stołowe. Użycie nieodpowiedniego urządzenia może sprawić, że proces zagęszczania będzie nieskuteczny albo wręcz szkodliwy – zbyt silne drgania mogą powodować wypływ zaczynu cementowego i uszkodzenie deskowania.

Zbyt sztywna mieszanka

Częstym błędem jest także nieprzestrzeganie zasady etapowego betonowania i zbyt długie przerwy między kolejnymi warstwami. Jeżeli beton zaczyna już wiązać, a kolejna warstwa zostaje ułożona bez odpowiedniego połączenia i wibrowania, powstaje tzw. styk roboczy, który nie przenosi obciążeń tak dobrze jak monolityczny beton. W praktyce może to skutkować przeciekami, zarysowaniami i obniżeniem nośności. Dlatego każdą nową warstwę należy zagęszczać w taki sposób, aby wibrator delikatnie wchodził w warstwę poniżej, zapewniając ich pełne zespolenie (uprawnienia budowlane).

Nieprawidłowe wibrowanie betonu często wynika również z braku przeszkolenia pracowników. Operator wibratora powinien znać podstawowe zasady jego obsługi, czas zagęszczania w danym typie mieszanki oraz moment, w którym należy zakończyć pracę. Typowym błędem jest poleganie wyłącznie na intuicji – doświadczenie jest ważne, ale równie istotne są parametry techniczne mieszanki i sprzętu. Warto pamiętać, że każda mieszanka betonowa ma inne właściwości reologiczne i wymaga innego czasu wibrowania. Zbyt sztywna mieszanka może potrzebować dłuższego działania wibratora, natomiast w betonie półpłynnym wystarczy krótki czas, aby uzyskać właściwe zagęszczenie.

Spójność i wytrzymałość

Do błędów należy zaliczyć także wibrowanie w pobliżu elementów wrażliwych, takich jak rury, kanały czy osłony kabli, bez odpowiedniego zabezpieczenia. Drgania mogą spowodować ich przemieszczenie lub uszkodzenie. Nie należy też opierać wibratora o zbrojenie – prowadzi to do przenoszenia drgań na pręty, co może doprowadzić do ich przesunięcia i zmiany rozstawu, a w konsekwencji – do osłabienia całej konstrukcji.

W kontekście praktyki budowlanej często spotyka się także niewłaściwe przerwy technologiczne. Jeśli wibrowanie jest prowadzone zbyt długo po ułożeniu mieszanki, czyli w momencie gdy beton zaczyna już wiązać, drgania mogą zniszczyć strukturę zaczynu cementowego i osłabić wiązanie między kruszywem a cementem. W efekcie beton traci spójność i wytrzymałość, a jego powierzchnia staje się porowata i podatna na pękanie.

Nieprawidłowe wibrowanie

Nieprawidłowe wibrowanie jest jednym z głównych powodów, dla których beton traci zakładaną wytrzymałość projektową. Wbrew pozorom nie jest to etap, który można potraktować jako rutynowy. Każdy błąd popełniony na tym etapie staje się widoczny dopiero po kilku dniach lub tygodniach, gdy beton zaczyna twardnieć. Wtedy nie ma już możliwości naprawienia błędów bez kosztownej ingerencji. Odpowiednie zagęszczanie betonu to nie tylko kwestia estetyki, ale przede wszystkim trwałości, bezpieczeństwa i odporności konstrukcji na czynniki zewnętrzne (program egzamin ustny).

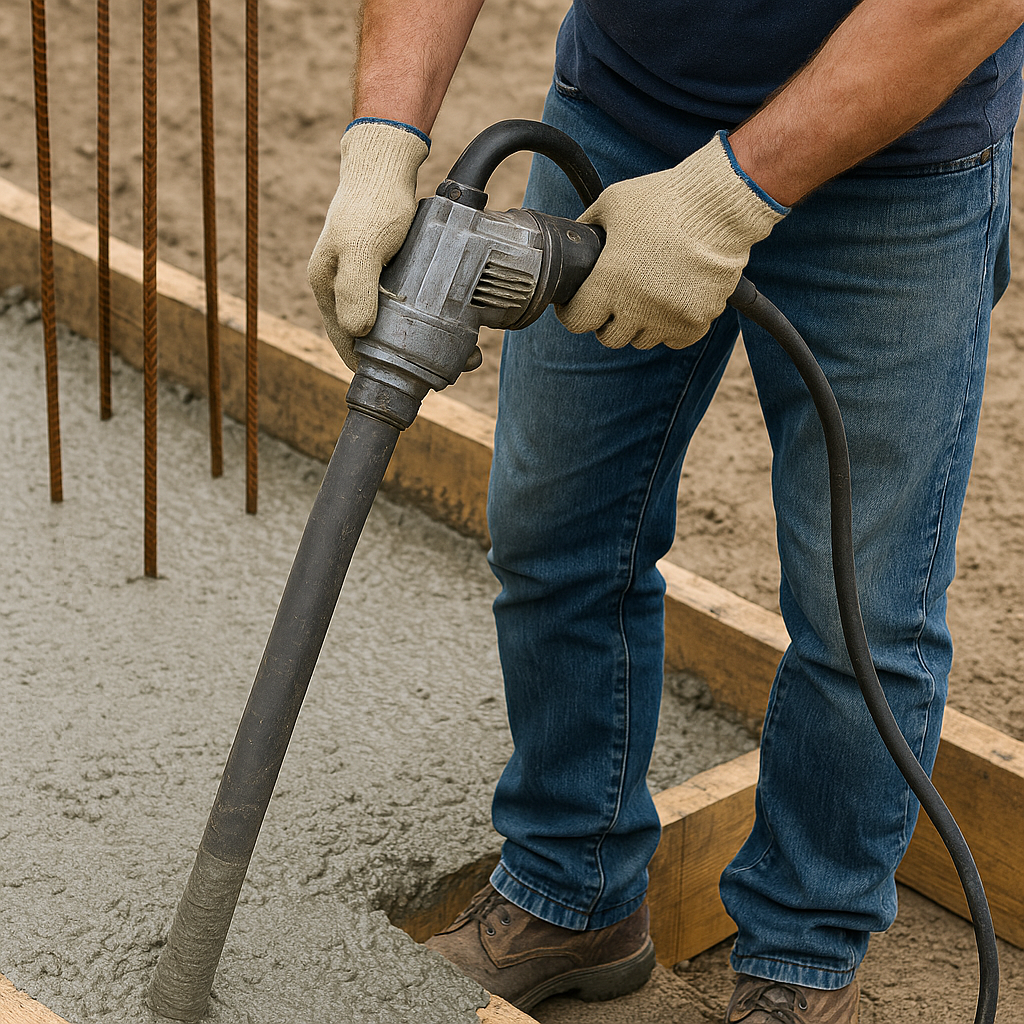

Aby uniknąć najczęstszych błędów, warto pamiętać o kilku zasadach praktycznych. Wibrator należy wprowadzać powoli i pionowo, utrzymując go w jednej pozycji przez kilka sekund – do momentu, aż na powierzchni betonu przestaną pojawiać się pęcherzyki powietrza. Następnie należy go delikatnie wyciągnąć, nie wyłączając urządzenia, aby uniknąć powstawania pustek. Kolejne punkty wibrowania powinny znajdować się w odległości około 1,5-krotności promienia oddziaływania wibratora. Należy też zawsze kontrolować stan techniczny sprzętu – wibrator o zużytej buławie lub uszkodzonym przewodzie nie zapewni odpowiedniej częstotliwości drgań.

Poprawne wibrowanie betonu

Poprawne wibrowanie betonu to połączenie wiedzy technicznej, doświadczenia i precyzji. W dobie coraz bardziej wymagających standardów jakościowych, takich jak PN-EN 13670 „Wykonywanie konstrukcji z betonu”, kontrola tego etapu ma kluczowe znaczenie. Każdy inwestor i kierownik budowy powinien dopilnować, aby prace betonowe były prowadzone zgodnie z zasadami sztuki budowlanej. Właściwie zagęszczony beton to gwarancja trwałości konstrukcji na dziesięciolecia, podczas gdy popełnione błędy mogą skutkować koniecznością kosztownych napraw i utratą zaufania inwestora (opinie o programie).

Wibrowanie to z pozoru prosty proces, ale jego skutki decydują o jakości całego obiektu. Odpowiednie przygotowanie, właściwy dobór sprzętu i świadomość zagrożeń to najskuteczniejsza droga do uniknięcia błędów, które mogą zniweczyć efekty dobrze zaprojektowanej konstrukcji. Warto poświęcić temu etapowi należytą uwagę, bo – jak mawiają doświadczeni inżynierowie – dobry beton to nie tylko odpowiedni skład mieszanki, ale przede wszystkim sposób, w jaki został on ułożony i zagęszczony.
