Nawierzchnie betonowe CRCP bez dylatacji – jak to działa?

Beton od wielu dekad jest jednym z podstawowych materiałów stosowanych w budownictwie drogowym. Jego trwałość, odporność na obciążenia i czynniki atmosferyczne sprawiają, że świetnie sprawdza się na trasach o dużym natężeniu ruchu, szczególnie tam, gdzie dominują pojazdy ciężkie. Klasyczne rozwiązania zakładały jednak konieczność wykonywania dylatacji, czyli szczelin pozwalających na kompensację odkształceń wywołanych zmianami temperatury czy skurczem materiału.

Z biegiem czasu zaczęto poszukiwać technologii, które pozwoliłyby zminimalizować konieczność wykonywania dylatacji, a jednocześnie wydłużyłyby żywotność nawierzchni. Jednym z najbardziej zaawansowanych rozwiązań tego typu są nawierzchnie CRCP (Continuously Reinforced Concrete Pavement), czyli nawierzchnie betonowe z ciągłym zbrojeniem, bez dylatacji (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Ograniczenie problemów eksploatacyjnych

Idea CRCP narodziła się w Stanach Zjednoczonych, gdzie inżynierowie szukali sposobu na ograniczenie problemów eksploatacyjnych związanych z tradycyjnymi nawierzchniami płytowymi. W klasycznych płytach betonowych dylatacje rozmieszczane były co kilkanaście metrów, co z jednej strony pozwalało na przejęcie naprężeń termicznych, ale z drugiej prowadziło do powstawania nierówności, uszkodzeń wypełnień szczelin czy tzw. efektu „pompowania” przy ruchu pojazdów.

Z czasem okazało się, że to właśnie dylatacje stają się najsłabszym punktem konstrukcji, a koszt ich konserwacji i naprawy bywa znaczny. CRCP okazało się rewolucyjnym pomysłem – zamiast próbować panować nad powstawaniem szczelin i dylatacji, inżynierowie zdecydowali się na ich całkowite wyeliminowanie i zastąpienie zbrojeniem ciągłym, które kontroluje sposób, w jaki beton pęka (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Degradacja krawędzi

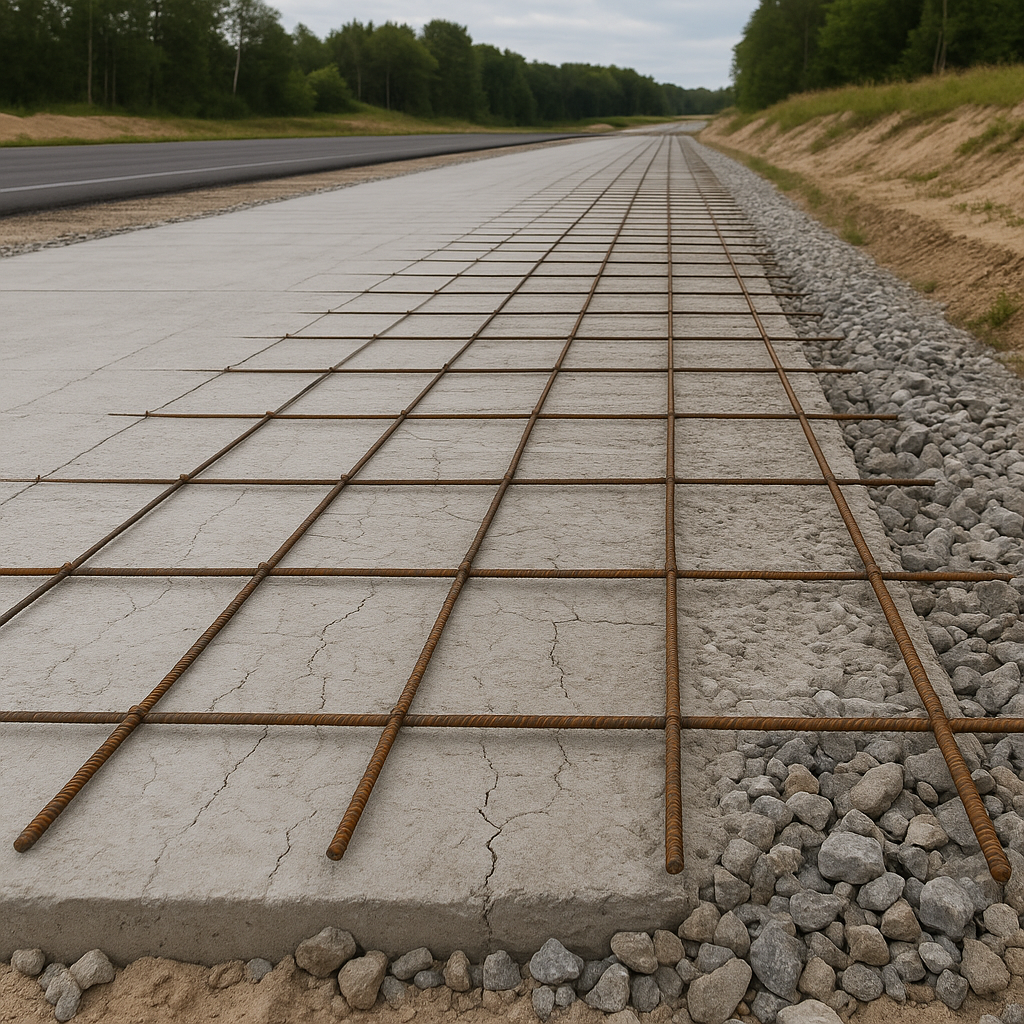

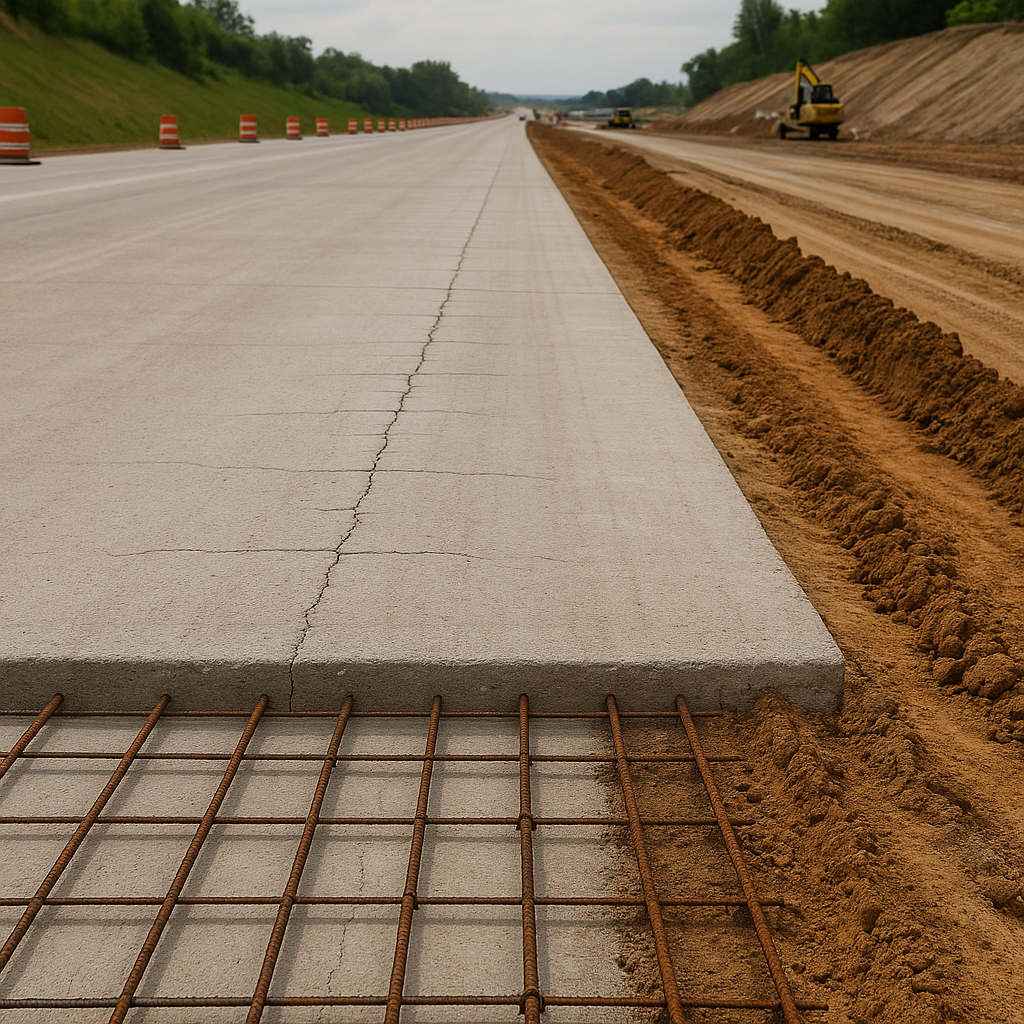

W nawierzchniach CRCP stosuje się zbrojenie w postaci stalowych prętów ułożonych równolegle do osi drogi, zazwyczaj o średnicy kilkunastu milimetrów. Zbrojenie to biegnie nieprzerwanie przez całą długość odcinka drogi i jest rozmieszczone tak, aby utrzymywało powstające rysy w bardzo wąskich odstępach, zazwyczaj co kilkadziesiąt centymetrów. Dzięki temu nawierzchnia nie wymaga wykonywania dylatacji, a ewentualne spękania mają charakter kontrolowany. W praktyce oznacza to, że zamiast kilku dużych szczelin pojawiają się liczne, mikroskopijne rysy o niewielkiej szerokości, które nie wpływają na komfort jazdy ani trwałość konstrukcji. Beton pęka w sposób przewidywalny, a stalowe zbrojenie zapewnia, że szczeliny nie otwierają się i nie prowadzą do degradacji krawędzi.

Kluczowym elementem tej technologii jest właśnie przewidywalność i równomierne rozłożenie spękań. Dzięki temu woda opadowa nie przenika w głąb konstrukcji w takim stopniu, jak w klasycznych płytach z dylatacjami, a nawierzchnia nie ulega przyspieszonej erozji. Dodatkowym atutem jest większy komfort jazdy – brak dylatacji oznacza, że pojazdy nie odczuwają charakterystycznego „stukania” na łączeniach płyt, a droga przypomina bardziej asfaltową, ale z trwałością przewyższającą bitumiczne rozwiązania nawet kilkukrotnie (segregator aktów prawnych).

Odpowiedni dobór parametrów betonu i stali

Ważnym czynnikiem wpływającym na sukces CRCP jest odpowiedni dobór parametrów betonu i stali. Beton musi charakteryzować się odpowiednią odpornością na skurcz i działanie mrozu, natomiast zbrojenie powinno być ułożone na właściwej głębokości, zwykle w górnej części płyty, aby skutecznie kontrolować rozwój rys. Cały system projektowany jest w taki sposób, aby naprężenia powstające w nawierzchni prowadziły do powstania rys o szerokości poniżej 0,5 mm, co praktycznie uniemożliwia poważniejsze wnikanie wody i zanieczyszczeń (program egzamin ustny).

Z perspektywy inwestorów i zarządców dróg CRCP ma wiele zalet. Najważniejszą z nich jest trwałość – dobrze zaprojektowane i wykonane nawierzchnie betonowe z ciągłym zbrojeniem mogą funkcjonować przez 40–50 lat, przy minimalnych nakładach na konserwację. W porównaniu do klasycznych nawierzchni asfaltowych, które wymagają częstych remontów i odnowy warstw ścieralnych, jest to ogromna różnica ekonomiczna. Dodatkowo, eliminacja dylatacji zmniejsza ryzyko występowania nierówności, które często przyczyniają się do pogorszenia komfortu i bezpieczeństwa jazdy.

Ograniczenie transportu i zużycia surowców

Warto również zwrócić uwagę na aspekt ekologiczny. Choć produkcja betonu wiąże się z emisją CO₂, długowieczność nawierzchni CRCP oznacza znacznie mniejsze zużycie materiałów w dłuższej perspektywie. Mniej częste remonty oznaczają ograniczenie transportu i zużycia surowców, a także redukcję utrudnień w ruchu, które pośrednio również mają wpływ na środowisko. W wielu krajach właśnie ta perspektywa sprawia, że betonowe nawierzchnie z ciągłym zbrojeniem zyskują coraz większą popularność, szczególnie na drogach ekspresowych i autostradach (uprawnienia budowlane).

Technologia CRCP nie jest jednak wolna od wyzwań. Jednym z najważniejszych jest wysoka precyzja wykonania. Ułożenie zbrojenia musi być niezwykle dokładne, a betonowanie wymaga zachowania reżimu technologicznego, aby uniknąć powstawania zbyt szerokich spękań. Dużą rolę odgrywa również jakość podbudowy – musi ona zapewniać stabilne i jednorodne oparcie dla całej konstrukcji, gdyż w przeciwnym razie mogą pojawić się deformacje i lokalne uszkodzenia. Inwestycja w CRCP wiąże się także z wyższymi kosztami początkowymi niż tradycyjne nawierzchnie, co bywa barierą, zwłaszcza w krajach o ograniczonych budżetach infrastrukturalnych. Mimo to, w perspektywie kilkudziesięciu lat bilans ekonomiczny wypada na korzyść CRCP, ponieważ nakłady na utrzymanie są znacznie niższe.

Trwałość konstrukcji

W Polsce pierwsze odcinki dróg z nawierzchnią CRCP zaczęły pojawiać się stosunkowo niedawno, ale ich liczba systematycznie rośnie. Szczególnie upodobali je sobie projektanci autostrad i tras ekspresowych, gdzie natężenie ruchu ciężkiego jest bardzo duże, a trwałość konstrukcji nabiera kluczowego znaczenia. Doświadczenia z krajów takich jak Stany Zjednoczone, Belgia czy Holandia pokazują, że dobrze zaprojektowane nawierzchnie CRCP mogą służyć przez dziesięciolecia, co czyni je jednymi z najbardziej niezawodnych rozwiązań dostępnych współcześnie w inżynierii drogowej.

Z punktu widzenia użytkownika różnica między klasyczną nawierzchnią betonową a CRCP jest zauważalna przede wszystkim w komforcie jazdy. Brak dylatacji oznacza płynną i cichszą podróż, bez charakterystycznych uderzeń kół na złączach. Z kolei z punktu widzenia inżynierów i zarządców dróg najważniejsza jest przewidywalność zachowania się nawierzchni. CRCP eliminuje najbardziej problematyczne elementy – dylatacje – i zastępuje je systemem kontrolowanych mikrorys, które nie wymagają praktycznie żadnej ingerencji w czasie eksploatacji.

Brak wypełnień dylatacyjnych

Nie bez znaczenia jest także wpływ CRCP na bezpieczeństwo ruchu. Płynniejsza powierzchnia przekłada się na lepszą przyczepność i stabilność pojazdów. Brak wypełnień dylatacyjnych, które w tradycyjnych płytach mogą się degradować, oznacza także mniejsze ryzyko wypadania kawałków materiału i powstawania lokalnych ubytków. W dłuższej perspektywie CRCP okazuje się więc rozwiązaniem nie tylko trwałym i ekonomicznym, ale również bezpieczniejszym (opinie o programie).

Podsumowując, nawierzchnie betonowe CRCP stanowią jedno z najciekawszych osiągnięć współczesnej inżynierii drogowej. Dzięki zastosowaniu ciągłego zbrojenia eliminują konieczność wykonywania dylatacji, a powstające mikroskopijne spękania są przewidywalne i niegroźne dla konstrukcji. Choć koszt ich budowy jest wyższy niż w przypadku tradycyjnych technologii, to trwałość, komfort jazdy, bezpieczeństwo i niskie koszty utrzymania sprawiają, że CRCP coraz częściej pojawia się na mapie infrastruktury drogowej, w tym także w Polsce. Można przypuszczać, że w nadchodzących dekadach ta technologia stanie się standardem na kluczowych trasach, zapewniając kierowcom bezpieczne i wygodne podróże, a zarządcom dróg – spokój i oszczędności na długie lata.
