Projektowanie instalacji wodociągowej i kanalizacyjnej – wymagania i typowe błędy

Projektowanie instalacji wodociągowych i kanalizacyjnych w budynkach stanowi jeden z najważniejszych etapów procesu inwestycyjnego. Choć dla wielu inwestorów instalacje te pozostają „niewidoczne” po zakończeniu budowy, to od ich prawidłowego zaprojektowania i wykonania zależy nie tylko komfort użytkowania obiektu, ale również jego trwałość, higiena i bezpieczeństwo. W praktyce, błędy popełnione na etapie projektowania lub koordynacji z innymi branżami – zwłaszcza z architekturą i konstrukcją – mogą prowadzić do kosztownych awarii, zalewania pomieszczeń, zatorów, nieprzyjemnych zapachów czy nawet uszkodzenia elementów konstrukcyjnych (segregator na egzamin ustny - pytania i opracowane odpowiedzi). Wymagania dotyczące instalacji wodociągowych i kanalizacyjnych określają zarówno przepisy krajowe (m.in. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie), jak i szereg norm branżowych, takich jak PN-EN 12056 czy PN-EN 806, które definiują zasady projektowania, wykonania i odbioru systemów.

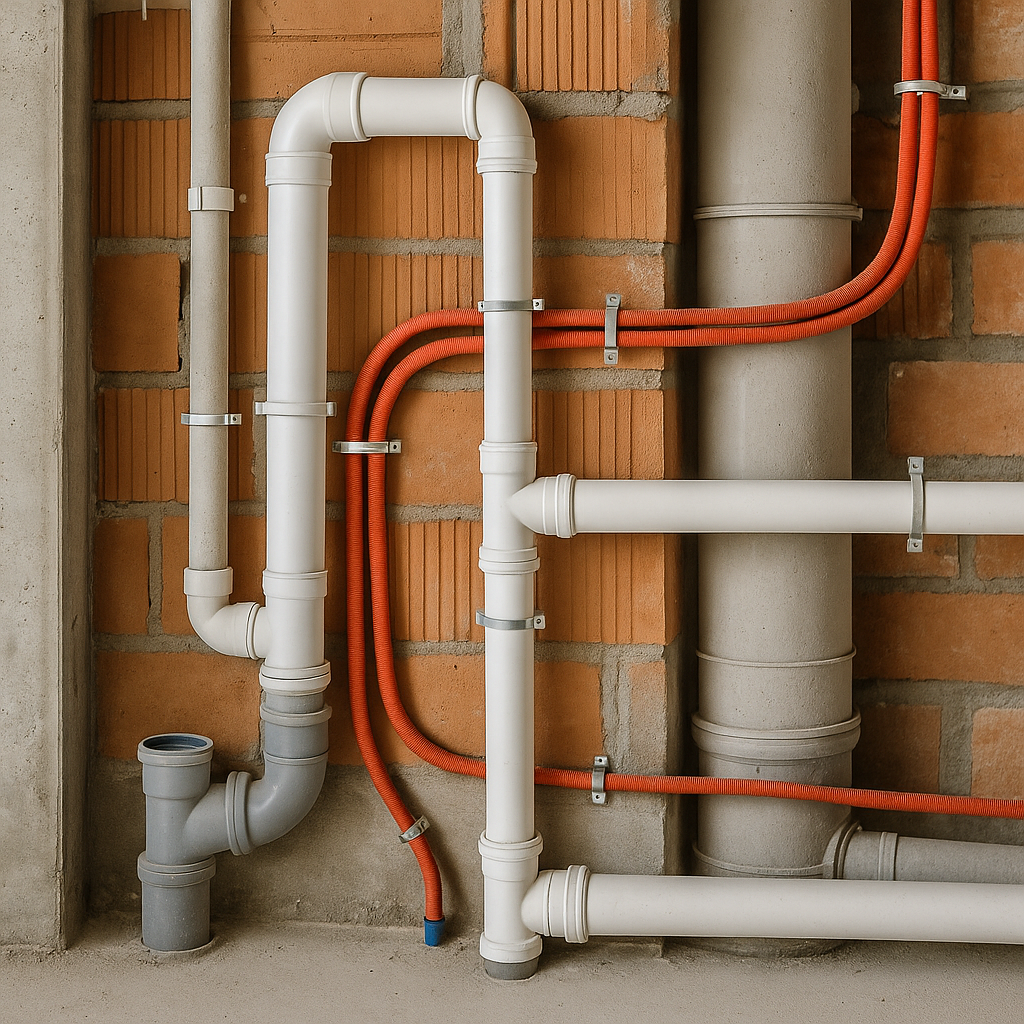

Instalacja wodociągowa i kanalizacyjna

Podstawą poprawnego projektu jest zrozumienie, że instalacja wodociągowa i kanalizacyjna nie może być traktowana jako zestaw przypadkowo prowadzonych przewodów. To układ systemowy, który musi być zoptymalizowany hydraulicznie, skoordynowany przestrzennie i zgodny z wymogami sanitarnymi. Projektant powinien w pierwszej kolejności określić zapotrzebowanie na wodę w budynku, dobierając średnice przewodów na podstawie przewidywanego zużycia oraz strat ciśnienia. W obiektach mieszkalnych jednorodzinnych schemat instalacji jest z reguły prosty, jednak w budynkach wielorodzinnych, użyteczności publicznej czy przemysłowych wymaga on precyzyjnego opracowania tras pionów i poziomów, uwzględnienia odległości od pionów kanalizacyjnych, a także zaplanowania punktów rewizyjnych i zaworów odcinających (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Pionowa koordynacja instalacji

Jednym z najczęstszych błędów w projektowaniu instalacji wodociągowej jest niewłaściwe prowadzenie tras przewodów w przestrzeniach technicznych. Brak koordynacji między projektantem instalacji a architektem lub konstruktorem prowadzi do kolizji z elementami konstrukcyjnymi (belkami, wieńcami, słupami), co często skutkuje koniecznością wykonywania kosztownych i ryzykownych przeróbek na budowie. Niekiedy zdarza się, że przewody prowadzone są w warstwach stropu lub w ścianach nośnych bez odpowiedniego zabezpieczenia, co w przypadku awarii może prowadzić do poważnych uszkodzeń konstrukcji. Wymaga się, by projektant przewidział wszystkie trasy w taki sposób, aby były dostępne do ewentualnych napraw, nie kolidowały z innymi instalacjami i pozwalały na racjonalne wykorzystanie przestrzeni. Szczególnie w budynkach wielokondygnacyjnych ważna jest pionowa koordynacja instalacji – każde piętro powinno mieć powtarzalny układ pionów i podejść, co ułatwia montaż i ogranicza ryzyko błędów wykonawczych.

Projektowanie spadków w instalacji kanalizacyjnej

Równie istotnym aspektem jest projektowanie spadków w instalacji kanalizacyjnej. To właśnie błędny dobór spadku stanowi jeden z najczęściej spotykanych problemów w praktyce budowlanej. Zbyt mały spadek powoduje zaleganie ścieków w przewodach, co z czasem prowadzi do odkładania się osadów i zatorów. Zbyt duży spadek z kolei sprawia, że ciecz odpływa zbyt szybko, nie zabierając cząstek stałych, które osiadają w rurze. Zgodnie z normą PN-EN 12056 spadki przewodów poziomych w instalacjach grawitacyjnych powinny mieścić się zazwyczaj w zakresie od 2 do 3%, w zależności od średnicy przewodu i rodzaju odprowadzanych ścieków (segregator aktów prawnych). Ważne jest, aby spadki były stałe i nie występowały „przewyższenia” – czyli lokalne fragmenty przewodu, w których tworzą się zatory powietrzne lub kieszenie wodne. Prawidłowe zaprojektowanie spadków wymaga uwzględnienia rzeczywistych poziomów posadzki i grubości warstw podłogowych, co często wymaga ścisłej współpracy z architektem i konstruktorem.

Zasysanie wody z syfonów

W praktyce dużym wyzwaniem jest również odpowiednia wentylacja instalacji kanalizacyjnej. Każdy pion kanalizacyjny powinien być zakończony wywiewką wyprowadzoną ponad dach, która zapewnia wyrównanie ciśnienia w instalacji i zapobiega zasysaniu wody z syfonów. Błąd w tym zakresie – np. brak wywiewki lub jej niewłaściwe prowadzenie – powoduje powstawanie tzw. efektu zasysania, czyli zjawiska polegającego na wysysaniu wody z syfonów i przedostawaniu się nieprzyjemnych zapachów do wnętrza budynku. Częstym błędem jest także zbyt mała średnica pionu wentylacyjnego lub podłączenie go do przewodu w miejscu, które uniemożliwia swobodny przepływ powietrza. W nowoczesnych budynkach stosuje się czasem zawory napowietrzające, jednak ich użycie powinno być zawsze uzasadnione, a nie traktowane jako zastępstwo dla prawidłowej wentylacji pionów (program egzamin ustny).

W projektowaniu instalacji wodociągowej równie istotne jest prawidłowe rozmieszczenie punktów czerpalnych i zapewnienie równomiernego ciśnienia w całym układzie. Zbyt duża odległość punktów od pionu, zwłaszcza przy małych średnicach przewodów, może skutkować spadkiem ciśnienia i niewłaściwym działaniem armatury. Projektant musi również uwzględnić możliwość jednoczesnego poboru wody przez kilku użytkowników oraz uwzględnić w obliczeniach straty ciśnienia wynikające z długości przewodów, zmian kierunku przepływu i oporów miejscowych. W przypadku wysokich budynków należy rozważyć podział instalacji na strefy ciśnieniowe oraz zastosowanie hydroforni lub zestawów podnoszących ciśnienie.

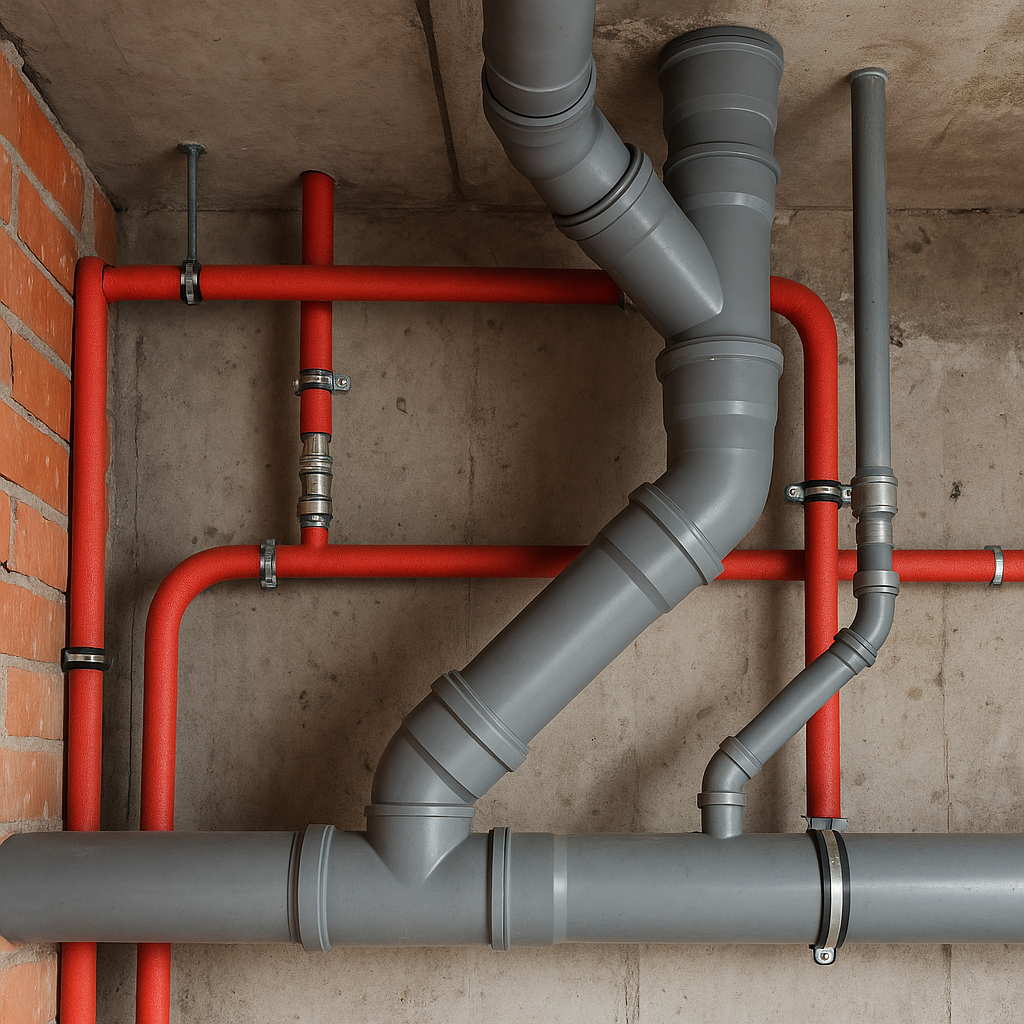

Usytuowanie pionów kanalizacyjnych

Bardzo częstym problemem jest brak odpowiedniego uzgodnienia projektu instalacji z układem architektonicznym. Architekt projektując pomieszczenia sanitarne, kuchenne czy techniczne, musi współpracować z projektantem instalacji już na etapie koncepcji. Tymczasem w praktyce często dochodzi do sytuacji, w której projekt instalacji powstaje po wykonaniu projektu architektonicznego, co prowadzi do konieczności nieplanowanych zmian, zwiększających koszty i komplikujących wykonawstwo. Typowym przykładem jest błędne usytuowanie pionów kanalizacyjnych w miejscach, gdzie brak jest możliwości wykonania odpowiedniego spadku do poziomu głównego, lub sytuacja, w której przewody wodne muszą być prowadzone przez elementy konstrukcyjne. Brak koordynacji powoduje również problemy z lokalizacją przyborów sanitarnych – ich przesunięcie o kilka centymetrów może wymagać całkowitej zmiany przebiegu podejść kanalizacyjnych.

Warto także zwrócić uwagę na błędy dotyczące rozmieszczenia rewizji i czyszczaków w instalacji kanalizacyjnej. Zgodnie z przepisami rewizje powinny być umieszczone na pionach kanalizacyjnych na każdym piętrze, a także w miejscach załamań przewodów i na końcówkach długich odcinków poziomych. Brak rewizji uniemożliwia późniejsze czyszczenie instalacji w przypadku zatorów. Niestety, często są one pomijane z powodów estetycznych lub braku miejsca w ścianach, co stanowi błąd projektowy, który może skutkować poważnymi problemami eksploatacyjnymi (uprawnienia budowlane).

Stosowanie elastycznych mocowań

Nie można również zapominać o kwestiach izolacji termicznej i akustycznej przewodów. W instalacji wodociągowej rury z ciepłą wodą powinny być zaizolowane w sposób ograniczający straty ciepła, natomiast przewody zimnej wody – zabezpieczone przed roszeniem. W budynkach wielorodzinnych niezbędne jest również stosowanie izolacji akustycznej przewodów kanalizacyjnych, ponieważ hałas przepływających ścieków jest jedną z częstszych przyczyn reklamacji ze strony mieszkańców. W projektach często pomija się dobór odpowiednich systemów rur o podwyższonych właściwościach tłumiących dźwięki lub stosowanie elastycznych mocowań, które redukują przenoszenie drgań na konstrukcję.

Ważnym elementem projektu jest także zapewnienie bezpieczeństwa sanitarnego. Instalacja wodociągowa musi być zaprojektowana w sposób eliminujący ryzyko wtórnego zanieczyszczenia wody. Niedopuszczalne jest np. bezpośrednie połączenie przewodów wody pitnej z instalacją wody technologicznej lub przeciwpożarowej bez odpowiednich zabezpieczeń, takich jak zawory antyskażeniowe. W obiektach o podwyższonych wymaganiach higienicznych (np. szpitale, laboratoria) konieczne jest stosowanie rozwiązań umożliwiających okresową dezynfekcję instalacji oraz ograniczenie martwych odcinków przewodów, w których mogłaby rozwijać się bakteria Legionella pneumophila.

Błędy projektowe w instalacjach wodno-kanalizacyjnych

Błędy projektowe w instalacjach wodno-kanalizacyjnych wynikają często z niedostatecznej znajomości przepisów, ale równie często z pośpiechu i braku koordynacji międzybranżowej. W dobie projektowania BIM istnieją narzędzia pozwalające uniknąć kolizji i optymalizować przebieg przewodów, jednak nadal wiele projektów tworzonych jest w sposób tradycyjny, bez pełnej integracji informacji. Tymczasem dobrze skoordynowany projekt pozwala nie tylko uniknąć błędów, ale również zoptymalizować koszty wykonania i eksploatacji budynku (opinie o programie).

Podsumowując, projektowanie instalacji wodociągowej i kanalizacyjnej wymaga nie tylko znajomości norm i przepisów, ale przede wszystkim doświadczenia, wyobraźni przestrzennej i ścisłej współpracy z innymi branżami. Kluczowe znaczenie mają prawidłowe trasy przewodów, zachowanie odpowiednich spadków, zapewnienie wentylacji pionów, uwzględnienie rewizji oraz izolacji. Brak koordynacji z architekturą i konstrukcją to najczęstsze źródło problemów – dlatego każda instalacja powinna być projektowana równolegle z pozostałymi elementami budynku. Tylko wtedy można uniknąć typowych błędów i stworzyć system, który będzie niezawodny, trwały i bezpieczny dla użytkowników przez wiele lat.
