Projektowanie sieci światłowodowych i teletechnicznych w budynkach – topologia, trasy kablowe, normy i zabezpieczenia

Rozwój technologii cyfrowych w ostatnich latach sprawił, że infrastruktura teletechniczna stała się jednym z kluczowych elementów nowoczesnych budynków – zarówno biurowych, jak i mieszkalnych. Coraz większe wymagania dotyczące przesyłu danych, rosnąca liczba urządzeń korzystających z połączenia internetowego oraz potrzeba integracji systemów bezpieczeństwa i automatyki budynkowej sprawiają, że projektowanie sieci światłowodowych i teletechnicznych stało się procesem wymagającym interdyscyplinarnej wiedzy. Dobrze zaprojektowana sieć nie tylko zapewnia szybki transfer informacji, ale także stanowi szkielet wszystkich inteligentnych rozwiązań w budynku – od systemów monitoringu po zarządzanie energią i oświetleniem (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Podstawą skutecznego projektowania jest zrozumienie, że sieć teletechniczna to nie tylko przewody, gniazda i szafy rack. To złożony system obejmujący elementy pasywne (okablowanie strukturalne, trasy kablowe, złącza, panele krosowe) i aktywne (przełączniki, routery, punkty dostępowe), które muszą współpracować zgodnie z określonymi normami i standardami transmisji danych. W przypadku sieci światłowodowych dodatkowo kluczowe staje się zachowanie wysokiej jakości połączeń optycznych, kontrola promieni gięcia oraz odpowiedni dobór rodzaju włókien i złącz. Błąd na etapie projektu może skutkować kosztownymi modernizacjami, spadkiem prędkości transmisji, a nawet całkowitym brakiem kompatybilności między systemami.

Zapas przepustowości

Projektant sieci powinien rozpocząć pracę od analizy potrzeb inwestora i przyszłego użytkownika obiektu. Inaczej wygląda projekt sieci w biurowcu klasy A z serwerownią, a inaczej w budynku mieszkalnym wielorodzinnym, gdzie priorytetem jest dostęp do internetu światłowodowego dla lokatorów. Ważne jest określenie liczby punktów abonenckich, rodzaju usług (internet, telewizja IP, telefonia VoIP, systemy alarmowe), a także przyszłych możliwości rozbudowy. Dobre praktyki nakazują projektować sieci z zapasem przepustowości i przestrzenią na ewentualne modyfikacje, ponieważ technologie teletechniczne rozwijają się znacznie szybciej niż sama infrastruktura budowlana (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Jednym z kluczowych etapów projektu jest opracowanie topologii sieci, czyli określenie sposobu, w jaki poszczególne elementy są połączone. W budynkach najczęściej stosuje się topologię gwiazdy, w której wszystkie punkty abonenckie są połączone z centralnym punktem dystrybucyjnym. Takie rozwiązanie zapewnia łatwą konserwację, szybkie lokalizowanie usterek i prostą rozbudowę. W bardziej rozległych obiektach, takich jak kompleksy biurowe lub kampusy uczelniane, stosuje się hierarchiczną strukturę gwiazdy (tzw. topologię rozszerzoną), w której funkcjonuje kilka podpoziomów dystrybucyjnych. W przypadku instalacji światłowodowych, szczególnie w sieciach typu FTTH (Fiber To The Home) czy FTTB (Fiber To The Building), można spotkać również topologie magistralne lub pierścieniowe, które zapewniają większą niezawodność w przypadku awarii jednego odcinka kabla.

Kable światłowodowe

Równie ważnym zagadnieniem jest projektowanie tras kablowych. To od ich przebiegu i sposobu prowadzenia zależy bezpieczeństwo oraz trwałość całej instalacji. Kable światłowodowe są wrażliwe na promienie gięcia, uszkodzenia mechaniczne i przeciążenia, dlatego powinny być prowadzone w sposób możliwie prosty, z minimalną liczbą skrzyżowań i załamań. Projektant powinien unikać prowadzenia kabli w pobliżu źródeł ciepła, instalacji elektrycznych wysokiego napięcia czy elementów narażonych na wilgoć. W praktyce najczęściej wykorzystuje się kanały kablowe, koryta siatkowe, peszle lub dedykowane listwy instalacyjne, które umożliwiają późniejszą konserwację i wymianę kabli bez konieczności demontażu wykończenia wnętrz. W przypadku przejść przez ściany lub stropy należy stosować przepusty ogniowe z odpowiednimi wkładkami, zapewniające ciągłość klasy odporności ogniowej przegrody (segregator aktów prawnych).

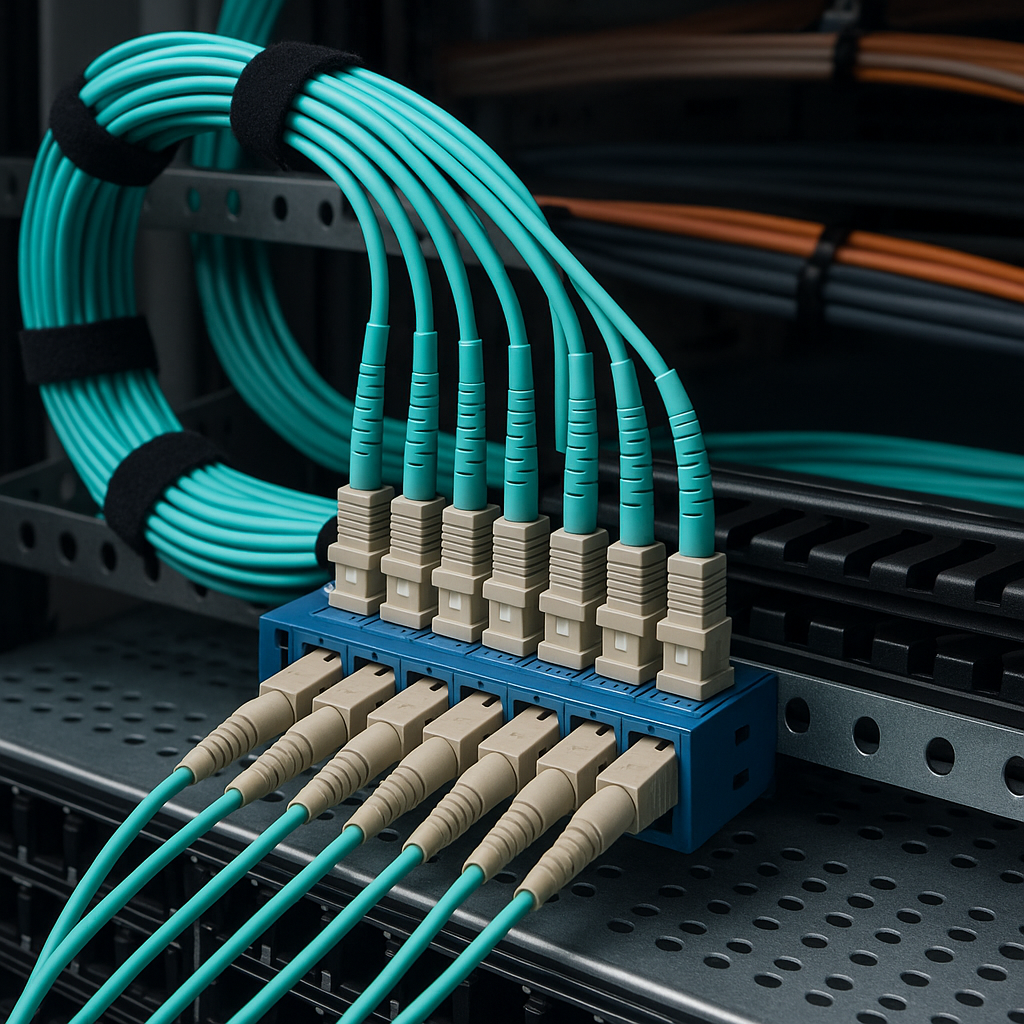

Kolejnym etapem jest właściwy dobór komponentów okablowania strukturalnego, w tym rodzaju kabli światłowodowych. W budynkach stosuje się zazwyczaj kable jednomodowe (SM) do połączeń pionowych i międzybudynkowych oraz wielomodowe (MM) do połączeń poziomych w obrębie kondygnacji. Jednomodowe włókna, zgodne z normą ITU-T G.652D, pozwalają na transmisję na bardzo duże odległości i są stosowane w sieciach operatorów oraz centralach technicznych. Włókna wielomodowe (OM3, OM4, OM5) zapewniają natomiast wysoką przepustowość przy niższych kosztach instalacji na krótkich dystansach. Dobór rodzaju złączy (SC, LC, ST, E2000) powinien być uzależniony od wymagań sprzętu aktywnego oraz przyjętego standardu w danym obiekcie.

Klasy transmisji i parametry wydajności

Projektant musi również uwzględnić obowiązujące normy i przepisy dotyczące instalacji teletechnicznych. Kluczowe znaczenie mają normy serii PN-EN 50173 (Okablowanie strukturalne) oraz PN-EN 50174 (Instalacja okablowania), które precyzują wymagania dotyczące projektowania, montażu, pomiarów i utrzymania sieci. Dla instalacji światłowodowych obowiązują również normy ISO/IEC 11801 oraz wytyczne TIA/EIA-568, które określają klasy transmisji i parametry wydajności. W zakresie bezpieczeństwa pożarowego należy stosować kable z oznaczeniem CPR (Construction Products Regulation), zgodnie z rozporządzeniem UE nr 305/2011. Klasyfikacja ogniowa (np. Dca-s2,d1,a1) wskazuje na poziom emisji dymu i toksycznych gazów oraz odporność na rozprzestrzenianie się ognia – co ma kluczowe znaczenie w budynkach użyteczności publicznej i wysokich (program egzamin ustny).

Istotnym aspektem projektowania jest także zabezpieczenie fizyczne i elektryczne instalacji. Światłowody same w sobie są odporne na zakłócenia elektromagnetyczne, jednak sieci teletechniczne często współistnieją z przewodami elektrycznymi, systemami zasilania UPS, czy instalacjami bezpieczeństwa. Dlatego konieczne jest zachowanie minimalnych odległości pomiędzy trasami kablowymi różnych systemów, a w miejscach ich krzyżowania – stosowanie ekranowanych kanałów lub metalowych separatorów. Wrażliwe urządzenia, takie jak przełączniki sieciowe i serwery, należy podłączyć do zasilania awaryjnego i zabezpieczyć przeciwprzepięciowo. W przypadku obiektów o znaczeniu strategicznym, projektanci przewidują często redundantne trasy światłowodowe – prowadzone różnymi korytarzami technicznymi, tak aby awaria jednego kabla nie powodowała utraty łączności.

Szafy dystrybucyjne

W projektach teletechnicznych nie można pominąć także aspektu bezpieczeństwa danych i kontroli dostępu. Choć sama infrastruktura kablowa nie odpowiada bezpośrednio za szyfrowanie informacji, to jej fizyczne rozmieszczenie ma wpływ na możliwość nieautoryzowanego podłączenia. Szafy dystrybucyjne powinny być zamykane na klucz, a pomieszczenia serwerowni – wyposażone w kontrolę dostępu i systemy klimatyzacji. W dużych budynkach stosuje się często tzw. główny punkt dystrybucyjny (MDF – Main Distribution Frame) oraz lokalne punkty (IDF – Intermediate Distribution Frame), co ułatwia zarządzanie siecią i pozwala na szybkie odłączenie poszczególnych segmentów w razie awarii lub zagrożenia (uprawnienia budowlane).

Coraz większe znaczenie w projektowaniu ma integracja różnych systemów teletechnicznych w ramach jednej infrastruktury. Współczesny budynek nie ogranicza się do sieci komputerowej i internetu – obejmuje również systemy monitoringu CCTV IP, systemy kontroli dostępu, sygnalizacji pożaru (SSP), BMS (Building Management System), a także sieci automatyki przemysłowej. Wszystkie te instalacje mogą korzystać ze wspólnego szkieletu światłowodowego, co wymaga precyzyjnego planowania przepustowości, adresacji IP oraz redundancji zasilania. Coraz częściej projektanci uwzględniają również infrastrukturę dla sieci 5G oraz Wi-Fi 6/7, które wymagają doprowadzenia światłowodów bezpośrednio do punktów nadawczo-odbiorczych.

Zgodność instalacji z dokumentacją

Etap pomiędzy projektem a realizacją to faza, w której teoria spotyka się z praktyką. Projektant musi współpracować z wykonawcą, by zapewnić zgodność instalacji z dokumentacją, a także nadzorować prace związane z pomiarami reflektometrycznymi (OTDR) i testami transmisji. W przypadku sieci światłowodowych kluczowe jest właściwe zarządzanie zapasem kabla – zarówno w punktach dystrybucyjnych, jak i na trasach, gdzie wymagana jest możliwość ewentualnego dospawania złącza. Niedopuszczalne jest pozostawianie kabli zwiniętych w małych pętlach, co mogłoby spowodować mikropęknięcia włókien i degradację sygnału.

Projektowanie sieci teletechnicznych

Nie bez znaczenia pozostaje także estetyka i ergonomia prowadzenia instalacji. W nowoczesnych biurowcach czy obiektach komercyjnych trasy kablowe często są widoczne – prowadzone w sufitach otwartych, pod podłogami technicznymi lub w specjalnych kanałach podtynkowych. Starannie zaprojektowane trasy, z uporządkowanymi wiązkami i odpowiednim oznakowaniem, świadczą o profesjonalizmie i ułatwiają późniejszą eksploatację. Dobrym zwyczajem jest stosowanie trwałych oznaczeń kabli oraz prowadzenie dokumentacji powykonawczej w formie cyfrowej, która pozwala w przyszłości na szybkie lokalizowanie poszczególnych połączeń (opinie o programie).

Projektowanie sieci teletechnicznych i światłowodowych wymaga zatem nie tylko znajomości norm i zasad technicznych, ale także wizji – umiejętności przewidywania przyszłych potrzeb użytkowników i zmian technologicznych. W erze Internetu Rzeczy (IoT), automatyki budynkowej i zdalnego zarządzania obiektami, sieć światłowodowa staje się kręgosłupem nowoczesnej infrastruktury, a błędy popełnione na etapie projektu mogą mieć konsekwencje przez wiele lat. Dlatego każdy projekt powinien być traktowany jako inwestycja w przyszłość – zaprojektowany z myślą o elastyczności, bezpieczeństwie i trwałości. Dobrze wykonany projekt sieci teletechnicznej nie jest widoczny gołym okiem, ale jego efekty można odczuć każdego dnia – w stabilnym połączeniu, szybkim transferze danych i niezawodności działania wszystkich systemów, które czynią budynek naprawdę inteligentnym.
