Projektowanie torowisk – standardy i obowiązki uprawnionego

Projektowanie torowisk kolejowych jest jednym z najbardziej odpowiedzialnych zadań, jakie może podjąć inżynier posiadający uprawnienia budowlane w specjalności kolejowej. Od jakości i dokładności przygotowanej dokumentacji zależy bezpieczeństwo przewozów pasażerskich i towarowych, trwałość infrastruktury oraz ekonomika jej utrzymania. Torowisko stanowi bowiem nie tylko prosty układ szyn i podkładów, ale rozbudowany system techniczny, w którym współpracują elementy nawierzchni, podtorza, systemów odwodnienia i urządzeń sterowania ruchem. Każdy z tych komponentów musi być uwzględniony na etapie obliczeń i projektowania, a projektant, działając w oparciu o przepisy prawa, normy krajowe i europejskie oraz wytyczne zarządcy infrastruktury, zobowiązany jest do stworzenia rozwiązania spełniającego rygorystyczne wymagania bezpieczeństwa i interoperacyjności (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Torowiska w praktyce

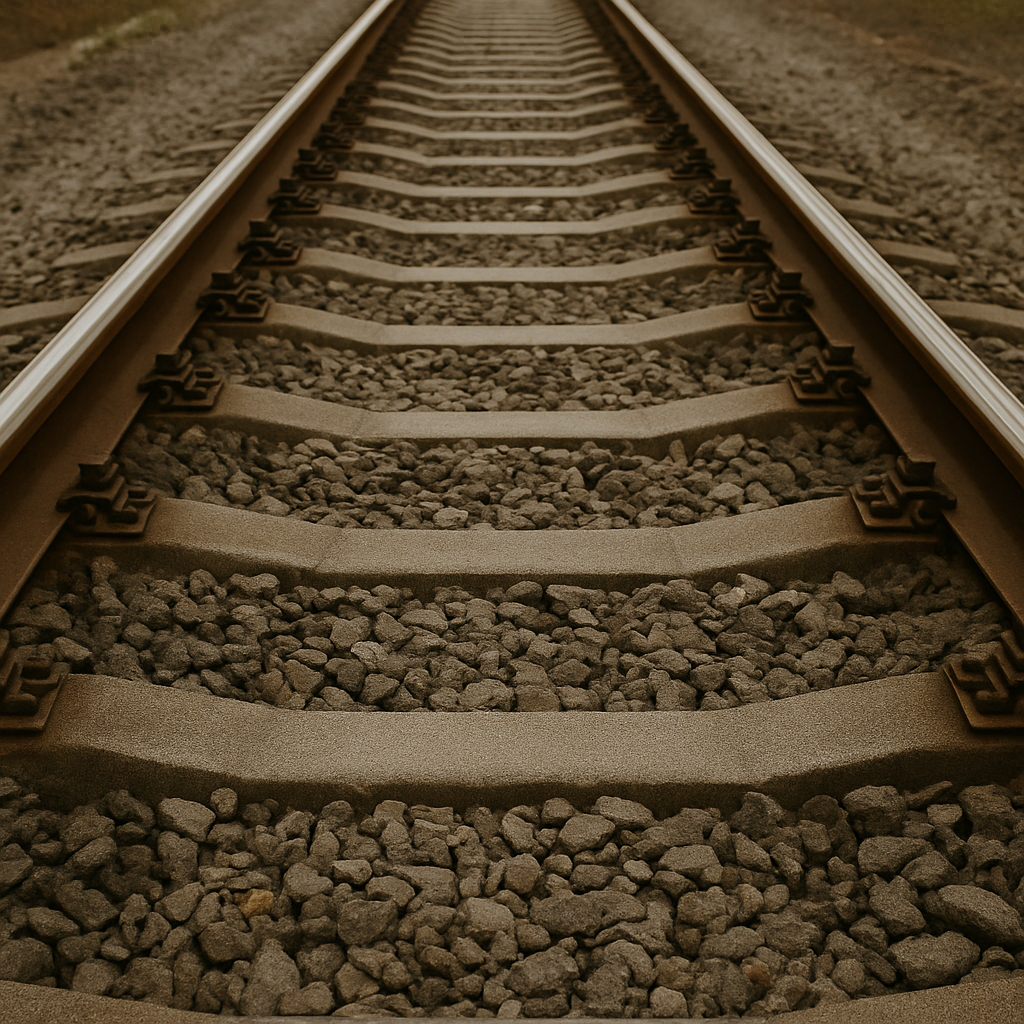

Torowiska w praktyce można podzielić na kilka zasadniczych typów, z których najpowszechniejszym jest tor klasyczny na podsypce tłuczniowej. Rozwiązanie to stosowane jest na liniach kolejowych na całym świecie, charakteryzuje się stosunkowo niskim kosztem budowy, łatwością regulacji geometrii i możliwością wymiany poszczególnych elementów nawierzchni. Tłuczeń pełni funkcję sprężystej warstwy przenoszącej i rozpraszającej obciążenia od przejeżdżających pociągów, zapewnia odpowiednie odwodnienie i stabilizację układu. Wymaga jednak systematycznego utrzymania, gdyż z czasem ulega degradacji, zagęszczeniu i zanieczyszczeniu drobnymi frakcjami (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Tor bezpodsypkowy

Drugim podstawowym rodzajem torowiska jest tor bezpodsypkowy, w którym szyny wraz z blokami podszynowymi są zakotwione w płycie betonowej. Rozwiązanie to stosuje się tam, gdzie wymagana jest wyjątkowa stabilność, jak w tunelach, na mostach czy na liniach dużych prędkości. Choć koszt jego budowy jest wyższy, cechuje się znacznie większą trwałością i mniejszymi potrzebami utrzymaniowymi. W miastach spotykamy także torowiska tramwajowe, które muszą być integrowane z układem ulicznym, a dodatkowo projektowane w taki sposób, aby ograniczyć hałas i drgania oddziałujące na otoczenie. Istnieją także torowiska przemysłowe i bocznicowe, które muszą przenosić szczególne obciążenia od ciężkich pojazdów manewrowych i wagonów towarowych.

Instrukcja utrzymania podtorza kolejowego

Normy i przepisy odgrywają kluczową rolę w procesie projektowym. Każdy projektant torowiska musi znać nie tylko zapisy Prawa budowlanego i ustawy o transporcie kolejowym, ale również instrukcje zarządcy infrastruktury, w Polsce przede wszystkim PKP Polskie Linie Kolejowe S.A. Dokumenty takie jak Id-1 „Warunki techniczne utrzymania nawierzchni kolejowej”, Id-2 „Instrukcja utrzymania podtorza kolejowego” czy katalogi typowych konstrukcji torów określają wymagania dla poszczególnych elementów oraz minimalne parametry geometryczne. Coraz większą rolę odgrywają także normy europejskie EN, które regulują wymagania dla szyn, podkładów, złączek, rozjazdów czy systemów mocowania. Szczególne znaczenie mają Techniczne Specyfikacje Interoperacyjności (TSI), które określają jednolite zasady projektowania i oceny zgodności infrastruktury kolejowej w Unii Europejskiej. To właśnie TSI gwarantują, że pojazd wyprodukowany w jednym kraju będzie mógł bezpiecznie poruszać się po torach w innym kraju członkowskim (segregator aktów prawnych).

Naciski osiowe

Kluczowym zadaniem projektanta jest dostosowanie konstrukcji toru do przewidywanych obciążeń i prędkości pociągów. Obciążenia pionowe wynikają z nacisków osiowych taboru. W obliczeniach przyjmuje się zwykle naciski do 225 kN na oś dla linii głównych, a nawet 250 kN dla linii towarowych o dużym znaczeniu. Jednakże coraz częściej naciski osiowe są zestawiane z dynamicznymi efektami ruchu pociągów, które przy wysokich prędkościach generują dodatkowe siły pionowe, poprzeczne i podłużne. Na przykład pociąg poruszający się z prędkością 200 km/h generuje znacznie większe oddziaływania dynamiczne niż pociąg towarowy jadący z prędkością 80 km/h, mimo że jego naciski osiowe mogą być mniejsze. Projektant musi uwzględnić te różnice, aby konstrukcja toru spełniała kryteria bezpieczeństwa i komfortu (program egzamin ustny).

Projektowanie geometrii toru obejmuje wyznaczenie promieni łuków, długości krzywych przejściowych i wartości przechyłek, które kompensują działanie siły odśrodkowej. Oblicza się przyspieszenia poprzeczne działające na pasażerów według zależności a=v²/(R·g), gdzie v oznacza prędkość pociągu, R promień łuku, a g przyspieszenie ziemskie. Dopuszczalne wartości przyspieszeń określają normy, aby zapewnić odpowiedni komfort jazdy. W przypadku linii dużych prędkości minimalne promienie łuków przekraczają często 1800 m, a przechyłki dochodzą do 150 mm. Torowisko projektuje się więc nie tylko pod kątem nośności konstrukcji, ale również dynamiki jazdy i komfortu podróżnych.

Stabilność geometrii toru

Obliczenia obejmują także analizę podtorza. Nośność gruntu musi być wystarczająca, aby przenosić obciążenia przekazywane przez tłuczeń i podkłady. W przypadku słabego podłoża stosuje się wzmocnienia w postaci warstw geosyntetycznych, wymiany gruntu, kolumn żwirowych czy pali fundamentowych. Projektant oblicza naprężenia na granicy podsypki i podtorza, które nie powinny przekraczać określonych wartości, np. 0,2 MPa. Sprawdza się także odkształcenia sprężyste, które muszą mieścić się w granicach kilku milimetrów, aby zapewnić stabilność geometrii toru. Dla torów bezpodsypkowych wykonuje się obliczenia wytrzymałościowe płyty betonowej, uwzględniając dylatacje, naprężenia termiczne oraz koncentracje sił w punktach mocowania szyn.

Obowiązki projektanta posiadającego uprawnienia budowlane obejmują nie tylko przygotowanie dokumentacji, ale także współpracę z inwestorem, uzgodnienia z gestorami sieci technicznych, opracowanie opinii środowiskowych i geotechnicznych, a także nadzór autorski podczas realizacji. Nadzór autorski polega na czuwaniu nad zgodnością robót z projektem, zatwierdzaniu ewentualnych zmian materiałowych czy technologicznych i rozwiązywaniu problemów pojawiających się w trakcie budowy. Projektant ma obowiązek sprawdzać jakość używanych materiałów, takich jak szyny, podkłady, tłuczeń czy elementy mocujące, które muszą spełniać wymagania odpowiednich norm (uprawnienia budowlane).

Kontrola realizacji obejmuje także geodezyjne pomiary geometrii toru. Tolerancje są niezwykle rygorystyczne, szczególnie w przypadku linii dużych prędkości. Odchyłki w planie czy profilu nie mogą przekraczać kilku milimetrów, a dopuszczalne nierówności toru określają szczegółowe przepisy. Projektant uczestniczy w odbiorach technicznych i próbach obciążeniowych, w których sprawdza się zachowanie torowiska pod rzeczywistymi obciążeniami generowanymi przez przejeżdżające pociągi.

Obowiązki uprawnionego projektanta

Przykład obliczeniowy pokazuje, jak skomplikowany jest proces projektowania. Załóżmy, że projektujemy tor na prędkość 200 km/h i obciążenia osiowe 225 kN. Minimalny promień łuku wynosi około 1800 m, a przechyłka 150 mm. Przy obliczeniu przyspieszenia poprzecznego otrzymujemy wartość około 1,1 m/s², co mieści się w dopuszczalnym zakresie. Dodatkowo obliczamy naprężenia w podsypce na granicy z podtorzem, które przy założeniu sprężystego podłoża wynoszą 0,18 MPa, czyli poniżej granicy 0,2 MPa. Dzięki temu projekt możemy uznać za spełniający wymagania (opinie o programie).

Projektowanie torowisk jest więc procesem interdyscyplinarnym, w którym łączy się wiedzę z zakresu budownictwa, geotechniki, dynamiki pojazdów szynowych, a także prawa i norm technicznych. Obowiązki uprawnionego projektanta nie ograniczają się do pracy przy biurku, lecz obejmują także realną odpowiedzialność za bezpieczeństwo przyszłych użytkowników. Infrastruktura kolejowa projektowana dziś ma służyć przez dziesięciolecia, dlatego każdy błąd lub niedopatrzenie może prowadzić do poważnych konsekwencji technicznych i ekonomicznych. Wysokie standardy i rygorystyczne przepisy, choć wymagające, pełnią rolę gwaranta jakości i bezpieczeństwa. Projektant torowisk nie jest więc jedynie autorem dokumentacji, ale strażnikiem stabilności i niezawodności systemu transportowego, którego rola w rozwoju gospodarczym i społecznym jest nie do przecenienia.
