Stal mostowa – rodzaje, zabezpieczenie antykorozyjne, trwałość

Stal jest jednym z najczęściej stosowanych materiałów konstrukcyjnych w budownictwie mostowym. Od ponad stu lat wykorzystuje się ją w konstrukcjach, które mają sprostać ogromnym obciążeniom, zmiennym warunkom środowiskowym i wymaganiom trwałości. Mosty stalowe, dzięki swoim właściwościom mechanicznym, wysokiej wytrzymałości na rozciąganie i elastyczności, pozwalają projektować lekkie i smukłe konstrukcje o dużych rozpiętościach. Jednak stal jako materiał podatny na korozję wymaga odpowiedniego doboru gatunku oraz skutecznego zabezpieczenia antykorozyjnego, aby zapewnić długowieczność obiektu (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Rodzaje stali mostowej

Współczesne mosty stalowe wykonuje się głównie ze stali konstrukcyjnych niskostopowych o podwyższonej wytrzymałości i odporności na warunki atmosferyczne. Najczęściej stosowane są stale z grupy S355, S420 i S460 zgodne z normą PN-EN 10025. Wybór gatunku stali uzależniony jest od wymagań konstrukcyjnych, rodzaju obciążenia, warunków środowiskowych oraz technologii spawania. Dla większości konstrukcji mostowych stosuje się stal S355, która zapewnia bardzo dobrą relację pomiędzy wytrzymałością, spawalnością i ceną. W przypadku konstrukcji narażonych na większe obciążenia dynamiczne lub zlokalizowanych w trudnych warunkach środowiskowych stosuje się stal o wyższej granicy plastyczności, np. S420 lub S460, co pozwala na redukcję przekrojów i masy całkowitej obiektu (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

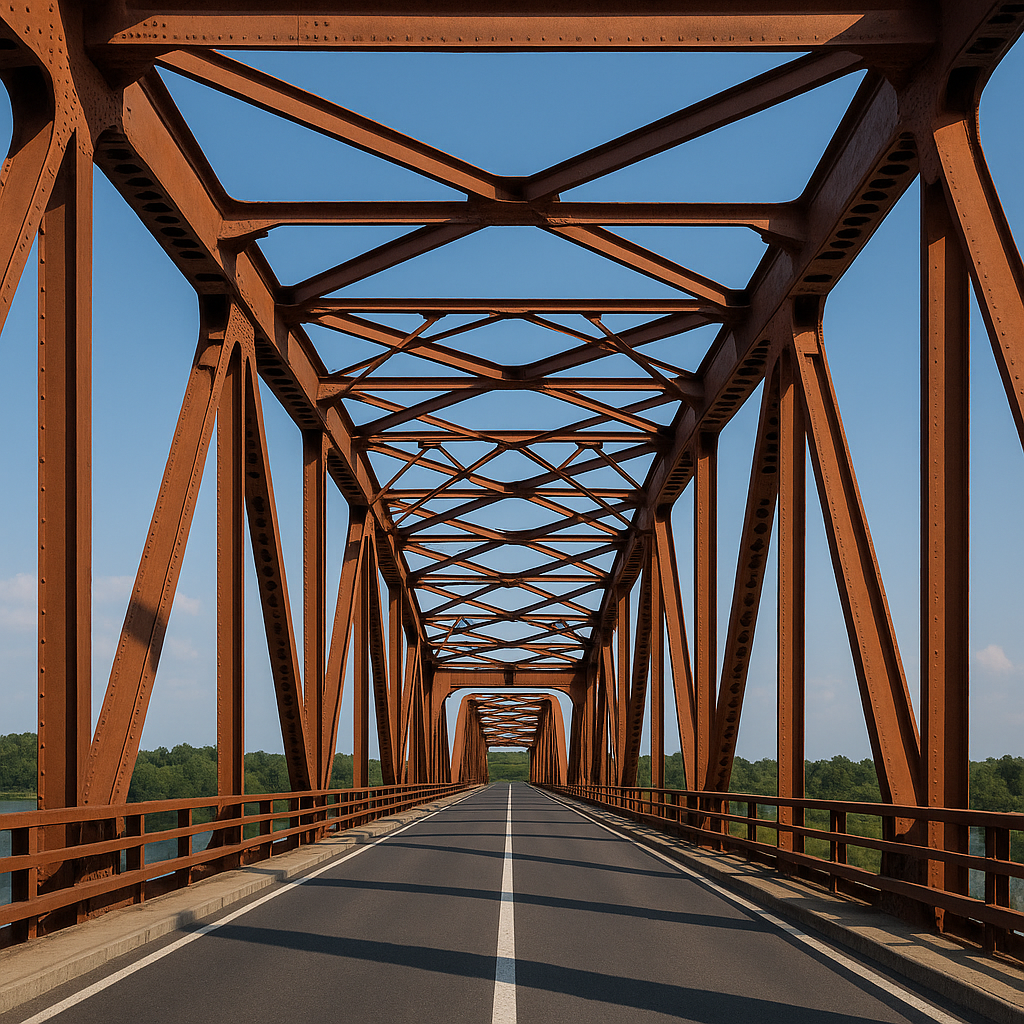

Szczególną grupę stanowią stale odporne na korozję atmosferyczną, tzw. stale kortenowskie (ang. weathering steels), oznaczane najczęściej jako S355J2W lub S355K2W. Ich charakterystyczną cechą jest zdolność do tworzenia ochronnej warstwy patyny, która zatrzymuje dalszy rozwój korozji. Dzięki temu tego typu stale nie wymagają klasycznego malowania, a ich naturalny, brunatny odcień nadaje mostom niepowtarzalny charakter. Konstrukcje z kortenu można spotkać m.in. w Skandynawii, Niemczech i coraz częściej również w Polsce, szczególnie w obiektach o nowoczesnej architekturze.

Zabezpieczenia antykorozyjne stali mostowej

Największym wrogiem konstrukcji stalowych jest korozja, dlatego kluczowe znaczenie ma odpowiedni dobór i wykonanie systemu ochrony antykorozyjnej. W praktyce stosuje się dwa główne podejścia: ochronę pasywną i ochronę aktywną.

Ochrona pasywna polega na odizolowaniu stali od czynników atmosferycznych poprzez powłoki malarskie lub metaliczne. Najczęściej stosowanym rozwiązaniem jest wielowarstwowy system malarski, który składa się z warstwy podkładowej, pośredniej i nawierzchniowej. Powłoka podkładowa, zwykle na bazie cynku lub fosforanów, zapewnia ochronę elektrochemiczną, natomiast kolejne warstwy tworzą szczelną barierę dla tlenu i wilgoci. Do malowania konstrukcji mostowych wykorzystuje się farby epoksydowe, poliuretanowe lub poliasparaginowe, które cechują się dużą odpornością mechaniczną i chemiczną.

Alternatywą dla systemów malarskich jest cynkowanie ogniowe, szczególnie w przypadku elementów mniejszych i prefabrykowanych. Zanurzenie elementu stalowego w ciekłym cynku powoduje powstanie na jego powierzchni powłoki o dużej trwałości i odporności na uszkodzenia. W wielu przypadkach stosuje się połączenie cynkowania z malowaniem, tworząc tzw. system duplex, który łączy zalety obu metod – ochronę katodową cynku i barierową powłoki malarskiej (segregator aktów prawnych).

Ochrona aktywna, rzadziej stosowana w mostach drogowych, polega na wykorzystaniu prądu ochronnego lub anod galwanicznych, które przejmują proces korozji na siebie. Takie rozwiązania można spotkać w mostach morskich, gdzie konstrukcja narażona jest na stały kontakt z wodą morską i solami.

Niezależnie od zastosowanego systemu, kluczowym elementem jest prawidłowe przygotowanie powierzchni stali. Norma PN-EN ISO 8501 określa wymagania dotyczące stopnia czystości, chropowatości i odtłuszczenia, które są niezbędne, aby powłoka antykorozyjna mogła spełniać swoje zadanie. Niedokładne oczyszczenie powierzchni prowadzi do osłabienia przyczepności farby, a w konsekwencji – do przyspieszonej degradacji systemu.

Trwałość konstrukcji stalowych

Trwałość mostu stalowego zależy od wielu czynników: rodzaju zastosowanej stali, jakości zabezpieczenia, warunków eksploatacji i utrzymania. W nowoczesnym budownictwie mostowym przyjmuje się, że okres trwałości konstrukcji stalowej powinien wynosić co najmniej 100 lat, przy odpowiednio zaplanowanej konserwacji i okresowej renowacji powłok. W praktyce jednak wiele mostów wymaga odnowienia już po 20–30 latach, zwłaszcza w środowiskach o dużej agresywności korozyjnej, takich jak tereny nadmorskie, rejony przemysłowe czy mosty narażone na kontakt z solami drogowymi.

Trwałość można znacząco wydłużyć poprzez odpowiedni projekt detali konstrukcyjnych. Unikanie szczelin kapilarnych, zakamarków i nieodpowiednich połączeń śrubowych, w których gromadzi się woda, ma ogromne znaczenie dla ograniczenia korozji lokalnej. Właściwe odwodnienie pomostu, spadki powierzchni i zabezpieczenie miejsc styku stali z betonem lub asfaltem to podstawowe elementy długowiecznego mostu stalowego (uprawnienia budowlane).

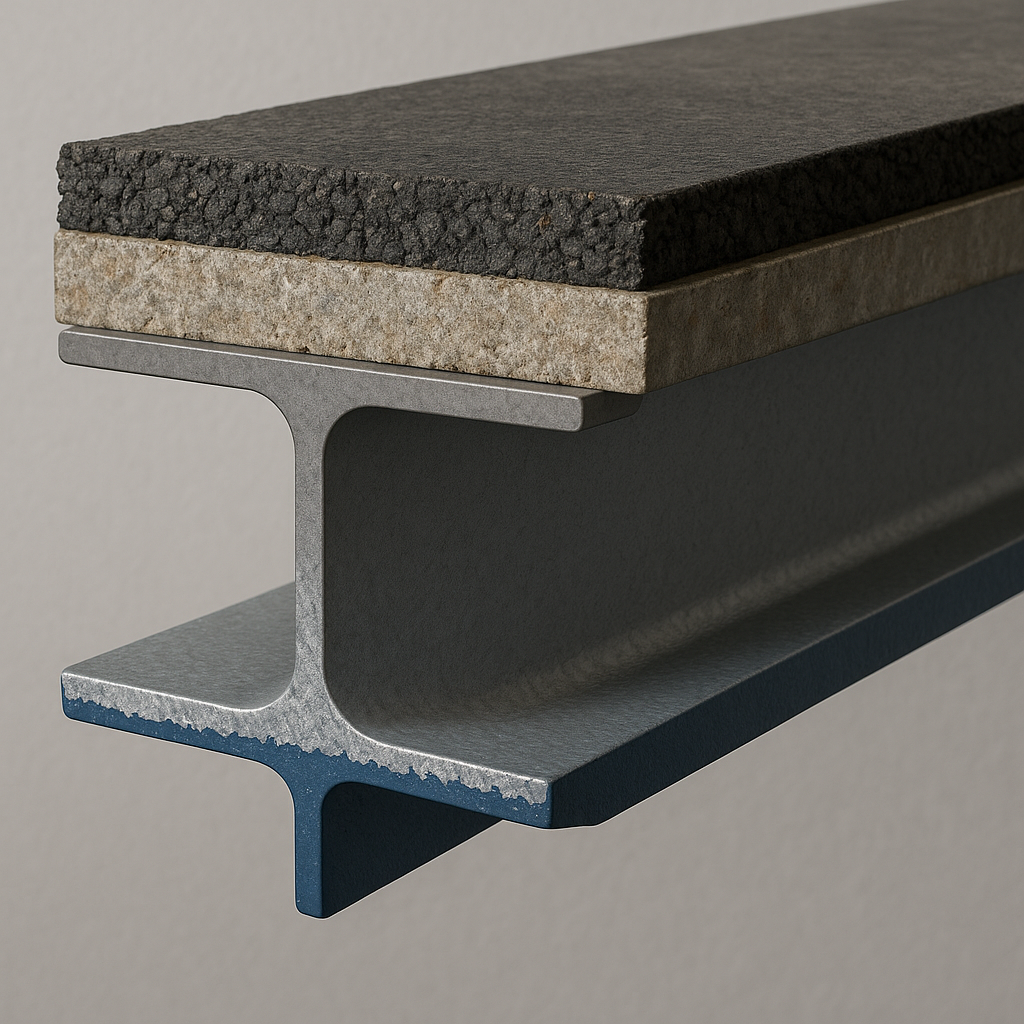

Coraz częściej projektanci stosują stal o podwyższonej odporności na korozję lub rozwiązania hybrydowe, w których stal współpracuje z betonem. Przykładem są mosty zespolone, w których stalowe dźwigary łączone są z betonową płytą pomostową. Takie konstrukcje wykorzystują zalety obu materiałów – stal przenosi rozciąganie, beton ściskanie, a jednocześnie stalowa część konstrukcji jest lepiej chroniona przed bezpośrednim działaniem warunków atmosferycznych.

Kontrola i konserwacja mostów stalowych

Systematyczna kontrola stanu powłok i konstrukcji to klucz do utrzymania długiej trwałości mostu. Inspekcje powinny być prowadzone co najmniej raz w roku, a w środowiskach agresywnych – częściej. Wykrycie wczesnych oznak korozji pozwala na szybką interwencję, zanim dojdzie do osłabienia nośności elementów.

Współcześnie wykorzystuje się także metody nieniszczące (NDT), takie jak ultradźwięki, badania magnetyczno-proszkowe, pomiary grubości powłok i dronową fotogrametrię, które umożliwiają dokładną ocenę stanu konstrukcji bez konieczności demontażu elementów. Dzięki nim można monitorować proces starzenia się powłok, lokalizować ogniska korozji i planować konserwację w sposób przewidywalny i ekonomiczny.

Nowe trendy w zabezpieczeniach antykorozyjnych

Rozwój technologii malarskich i materiałowych wpływa bezpośrednio na trwałość mostów stalowych. Nowoczesne farby epoksydowe i poliuretanowe zawierają dodatki ceramiczne i inhibitory korozji, które znacząco wydłużają czas ochrony. Stosowane są również systemy inteligentne, reagujące na zmiany pH lub wilgotności, które samoczynnie „naprawiają” mikrouszkodzenia powłoki (program egzamin ustny).

W konstrukcjach o wysokich wymaganiach eksploatacyjnych stosuje się powłoki fluoropolimerowe o wyjątkowej odporności chemicznej i termicznej. Coraz częściej pojawiają się także powłoki metaliczne nanoszone metodą natrysku cieplnego, np. cynkowo-aluminiowe, które tworzą szczelną, twardą i odporną barierę ochronną.

Stal mostowa

Stal mostowa to materiał o ogromnym potencjale, pozwalający tworzyć konstrukcje trwałe, efektowne i ekonomiczne, pod warunkiem właściwego doboru gatunku oraz skutecznego zabezpieczenia antykorozyjnego. Nowoczesne technologie, systemy ochrony powierzchni i narzędzia diagnostyczne umożliwiają projektowanie mostów o trwałości przekraczającej sto lat, jednak kluczem do ich długowieczności pozostaje regularna konserwacja i racjonalne użytkowanie (opinie o programie). Współczesne obiekty stalowe, dzięki postępowi w dziedzinie inżynierii materiałowej, są nie tylko bezpieczniejsze i trwalsze, ale także estetycznie dopasowane do krajobrazu, łącząc funkcjonalność z architekturą inżynierską najwyższej klasy.
