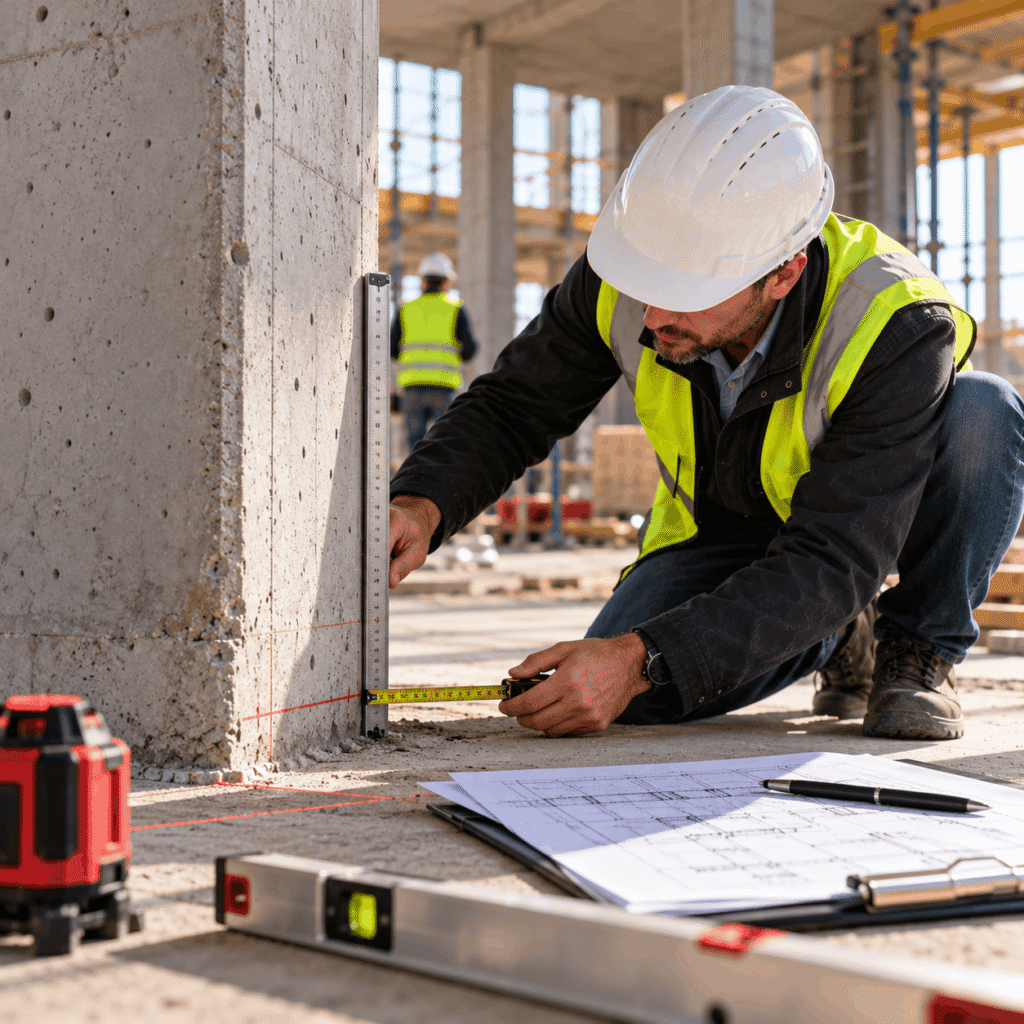

Tolerancja wykonawcza czy wada? Kiedy odchyłka na budowie wymaga oceny projektanta?

Podczas realizacji inwestycji budowlanych nie zawsze udaje się wykonać wszystkie elementy dokładnie w wymiarach i położeniu określonym w dokumentacji projektowej. Niewielkie różnice mogą pojawiać się podczas betonowania, murowania, montażu konstrukcji stalowych, wykonywania prefabrykatów czy prowadzenia robót instalacyjnych. Wynikają między innymi z właściwości materiałów, stosowanej technologii oraz dokładności pomiarów i montażu.

Nie każda odchyłka oznacza jednak wadę wykonawczą.

W budownictwie stosuje się określone tolerancje, które pozwalają uwzględnić dopuszczalne różnice pomiędzy wymiarami projektowymi a rzeczywistymi.

Problem pojawia się wtedy, gdy stwierdzona odchyłka przekracza przyjęte wymagania albo może wpływać na bezpieczeństwo i prawidłowe funkcjonowanie konstrukcji.

Czy w takiej sytuacji kierownik budowy może samodzielnie zaakceptować wykonany element?

Czy konieczne jest wykonanie dodatkowych pomiarów lub obliczeń?

A może każda niezgodność wymiarowa wymaga uzyskania stanowiska projektanta?

Odpowiedź zależy od charakteru odchyłki, wymagań dokumentacji oraz konsekwencji technicznych stwierdzonej niezgodności.

Dla kandydatów przygotowujących się do egzaminu na uprawnienia budowlane jest to szczególnie ważne zagadnienie. Pokazuje bowiem, że prawidłowa ocena robót nie polega wyłącznie na porównaniu wymiarów z projektem, ale również na rozumieniu wpływu odchyłek na pracę całego obiektu.

Tolerancje wykonawcze uwzględniają rzeczywistą dokładność robót budowlanych

Tolerancja wykonawcza określa dopuszczalny zakres odchylenia określonej cechy elementu od wartości przyjętej w dokumentacji lub wymaganiach technicznych.

Może dotyczyć wymiarów, położenia, pionowości, poziomu, prostoliniowości albo geometrii połączeń.

W praktyce nie istnieje jedna uniwersalna tolerancja odpowiednia dla wszystkich rodzajów robót.

Inne wymagania mogą obowiązywać podczas wykonywania konstrukcji żelbetowych, inne przy montażu elementów stalowych, a jeszcze inne podczas wykonywania robót murowych.

Znaczenie mają właściwe normy, specyfikacje techniczne, dokumentacja projektowa oraz wymagania dotyczące konkretnego systemu.

Przykładowo niewielkie przesunięcie elementu może być dopuszczalne w jednym rodzaju konstrukcji, ale niedopuszczalne w innym, jeżeli wpływa na sposób wykonania połączenia.

Dlatego ocena tolerancji nie powinna polegać na mechanicznym stosowaniu jednej wartości do wszystkich sytuacji (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Ważne jest również ustalenie sposobu pomiaru.

Odchyłka może być oceniana względem osi konstrukcyjnej, powierzchni odniesienia albo innego elementu określonego w dokumentacji.

Nieprawidłowe przyjęcie punktu odniesienia może prowadzić do błędnej oceny wykonania.

Podczas egzaminu kandydat powinien rozumieć, że tolerancje wykonawcze stanowią element systemu kontroli jakości, ale nie zastępują oceny pozostałych wymagań dotyczących konstrukcji.

Przekroczenie tolerancji nie zawsze oznacza konieczność rozbiórki elementu

Jednym z częstych uproszczeń jest przekonanie, że każda odchyłka przekraczająca dopuszczalną tolerancję automatycznie oznacza konieczność usunięcia wykonanego elementu.

W rzeczywistości sytuacja może wymagać bardziej szczegółowej analizy.

Przekroczenie tolerancji oznacza niezgodność z określonym wymaganiem wykonawczym.

Nie przesądza jednak samo w sobie, że element utracił nośność albo nie może zostać wykorzystany.

Przykładowo po wykonaniu słupa żelbetowego może zostać stwierdzone niewielkie przesunięcie jego osi względem położenia projektowego.

Jeżeli odchyłka przekracza wymagania, konieczne jest ustalenie jej rzeczywistych konsekwencji.

Znaczenie może mieć wpływ na mimośrodowe przekazywanie obciążeń, geometrię połączeń oraz współpracę z pozostałymi elementami konstrukcji.

W niektórych przypadkach możliwe będzie opracowanie rozwiązania pozwalającego pozostawić element bez przebudowy (segregator aktów prawnych).

W innych konieczne mogą być odpowiednie działania naprawcze.

Nie można jednak zakładać, że każda niezgodność może zostać zaakceptowana wyłącznie dlatego, że konstrukcja nie wykazuje widocznych uszkodzeń.

Decyzja powinna wynikać z odpowiedniej oceny technicznej.

Podczas egzaminu warto rozumieć różnicę pomiędzy stwierdzeniem niezgodności wykonawczej a oceną możliwości dalszego wykorzystania elementu.

Są to powiązane, ale odrębne zagadnienia.

Odchyłka geometryczna może zmienić sposób pracy konstrukcji

Niektóre odchyłki wykonawcze mają znaczenie wykraczające poza dokładność montażu.

Mogą wpływać na schemat statyczny, sposób przekazywania obciążeń oraz warunki pracy elementów konstrukcyjnych.

Przykładowo przesunięcie podpory może zmienić rzeczywistą rozpiętość elementu.

Nieprawidłowe położenie słupa może powodować dodatkowy mimośród obciążenia.

Z kolei zmiana geometrii połączenia stalowego może wpływać na rozkład sił i sposób ich przekazywania pomiędzy elementami.

Nie oznacza to, że każda niewielka różnica geometryczna prowadzi do istotnego pogorszenia bezpieczeństwa (program egzamin ustny).

Znaczenie mają wielkość odchyłki, charakter konstrukcji oraz przyjęte rozwiązania projektowe.

Właśnie dlatego ocena powinna uwzględniać rzeczywiste konsekwencje techniczne.

Nie wystarczy stwierdzić, że element został przesunięty o określoną liczbę milimetrów.

Trzeba również rozumieć, czy takie przesunięcie wpływa na warunki pracy konstrukcji.

Szczególnego znaczenia nabiera to w przypadku elementów o dużych obciążeniach, połączeń wymagających precyzyjnego montażu oraz konstrukcji wrażliwych na zmiany geometrii.

Dla przyszłego inżyniera jest to ważny przykład pokazujący, że dokładność wykonania może mieć bezpośredni związek z bezpieczeństwem konstrukcyjnym.

Kiedy odchyłka wymaga udziału projektanta?

Nie każda odchyłka wykonawcza wymaga automatycznie uzyskania odrębnej opinii projektanta.

Jeżeli element został wykonany w granicach właściwych tolerancji i spełnia pozostałe wymagania, jego ocena może odbywać się w ramach zwykłej kontroli jakości robót.

Inaczej wygląda sytuacja, gdy stwierdzona niezgodność może wpływać na rozwiązania projektowe.

Przykładowo przesunięcie elementu może uniemożliwiać wykonanie połączenia zgodnie z dokumentacją.

W innym przypadku zmiana geometrii może powodować konieczność zastosowania dodatkowego wzmocnienia albo modyfikacji sposobu podparcia.

Takie działania mogą wymagać odpowiedniej analizy projektowej.

Kierownik budowy nie powinien samodzielnie podejmować decyzji, które w rzeczywistości oznaczają zmianę rozwiązania konstrukcyjnego wymagającą odpowiednich uprawnień projektowych.

Konieczne może być uzyskanie stanowiska projektanta albo opracowanie odpowiedniego rozwiązania naprawczego przez uprawnioną osobę.

Warto również pamiętać, że samo przekroczenie tolerancji nie przesądza jeszcze o konieczności zmiany projektu.

Najpierw należy ustalić charakter niezgodności i jej wpływ na przyjęte rozwiązania.

Podczas egzaminu kandydat powinien rozumieć, dlaczego udział projektanta zależy od rzeczywistych konsekwencji odchyłki, a nie wyłącznie od samego faktu wystąpienia różnicy wymiarowej.

Kierownik budowy nie powinien samodzielnie akceptować każdej niezgodności

Kierownik budowy odpowiada za organizację i prowadzenie robót zgodnie z obowiązkami wynikającymi z Prawa budowlanego (uprawnienia budowlane aplikacja).

W ramach swoich czynności powinien reagować na stwierdzone nieprawidłowości oraz zapewniać prowadzenie robót zgodnie z właściwą dokumentacją.

Nie oznacza to jednak, że może samodzielnie zatwierdzać dowolne odstępstwa od rozwiązań projektowych.

Jeżeli odchyłka dotyczy wyłącznie zagadnienia wykonawczego i mieści się w przyjętych wymaganiach, jej ocena może odbywać się w ramach właściwych procedur kontroli.

Jeżeli natomiast niezgodność wpływa na bezpieczeństwo albo wymaga zmiany rozwiązania technicznego, konieczne może być zaangażowanie projektanta.

Przykładowo nieprawidłowo wykonany otwór w elemencie żelbetowym może wpływać na rozmieszczenie zbrojenia i nośność przekroju.

Nie wystarczy wtedy stwierdzić, że otwór znajduje się tylko nieznacznie poza położeniem projektowym.

Trzeba ustalić, jakie konsekwencje ma jego rzeczywista lokalizacja.

Podobnie w przypadku konstrukcji stalowych przesunięcie otworów montażowych może prowadzić do konieczności zmiany detalu połączenia.

Nie każda korekta może zostać wykonana bez odpowiedniego uzgodnienia.

Dla kandydata przygotowującego się do egzaminu ważne jest rozróżnienie bieżącej kontroli jakości od podejmowania decyzji projektowych.

Ocena odchyłki może wymagać dodatkowych pomiarów i obliczeń

Nie zawsze możliwe jest jednoznaczne rozstrzygnięcie problemu wyłącznie na podstawie oględzin.

W niektórych przypadkach konieczne jest wykonanie dodatkowych pomiarów geodezyjnych, sprawdzenie geometrii elementu albo przeprowadzenie odpowiedniej analizy konstrukcyjnej.

Znaczenie ma również dokładność zastosowanej metody pomiarowej.

Przed podjęciem decyzji trzeba upewnić się, że stwierdzona odchyłka została prawidłowo określona.

W przypadku elementów konstrukcyjnych dodatkowa analiza może obejmować ocenę nośności, stateczności lub użytkowalności (uprawnienia budowlane).

Nie zawsze oznacza to konieczność opracowania rozbudowanego modelu obliczeniowego.

Zakres analizy powinien odpowiadać charakterowi problemu.

Przykładowo przy przesunięciu elementu podporowego może być konieczne sprawdzenie rzeczywistych warunków przekazywania obciążeń.

W przypadku nieprawidłowej geometrii połączenia można potrzebować dodatkowej oceny jego nośności.

Nie należy jednak automatycznie zakładać, że pozytywny wynik obliczeń pozwala pominąć wszystkie pozostałe wymagania.

Element musi również spełniać właściwe wymagania dotyczące wykonania, trwałości i współpracy z innymi częściami obiektu.

Dlatego decyzja o pozostawieniu elementu powinna wynikać z całościowej oceny.

Podczas egzaminu warto umieć wyjaśnić, dlaczego sama wielkość odchyłki nie zawsze wystarcza do określenia sposobu dalszego postępowania.

Jak dokumentować odchyłki wykonawcze i przyjęte rozwiązania?

W praktyce budowlanej istotne znaczenie ma odpowiednie dokumentowanie stwierdzonych niezgodności.

Nie wystarczy ustnie uzgodnić, że określona odchyłka jest niewielka i nie wymaga dalszych działań.

Jeżeli problem ma znaczenie techniczne, warto zapewnić możliwość odtworzenia podstaw podjętej decyzji.

Dokumentacja może obejmować wyniki pomiarów, opis stwierdzonej niezgodności oraz odpowiednie stanowisko osoby dokonującej oceny.

Jeżeli konieczne jest opracowanie rozwiązania naprawczego, powinno ono zostać odpowiednio udokumentowane.

Znaczenie ma również ustalenie, czy wykonane roboty wymagają aktualizacji dokumentacji projektowej lub powykonawczej.

Nie każda odchyłka powoduje konieczność sporządzenia nowego projektu.

Jednocześnie nie można zakładać, że ustne potwierdzenie dopuszczalności wykonania zawsze jest wystarczające.

W przypadku zmian wpływających na rozwiązania projektowe należy uwzględnić właściwe wymagania prawne.

Ważne jest również rozróżnienie niezgodności wykonawczej od odstąpienia od zatwierdzonego projektu w rozumieniu Prawa budowlanego.

Nie każda różnica wymiarowa stanowi istotne odstąpienie wymagające zmiany pozwolenia na budowę.

Nie oznacza to jednak, że można pominąć obowiązek odpowiedniego udokumentowania zmian.

Dla przyszłego inżyniera jest to istotna umiejętność związana z odpowiedzialnym prowadzeniem procesu budowlanego.

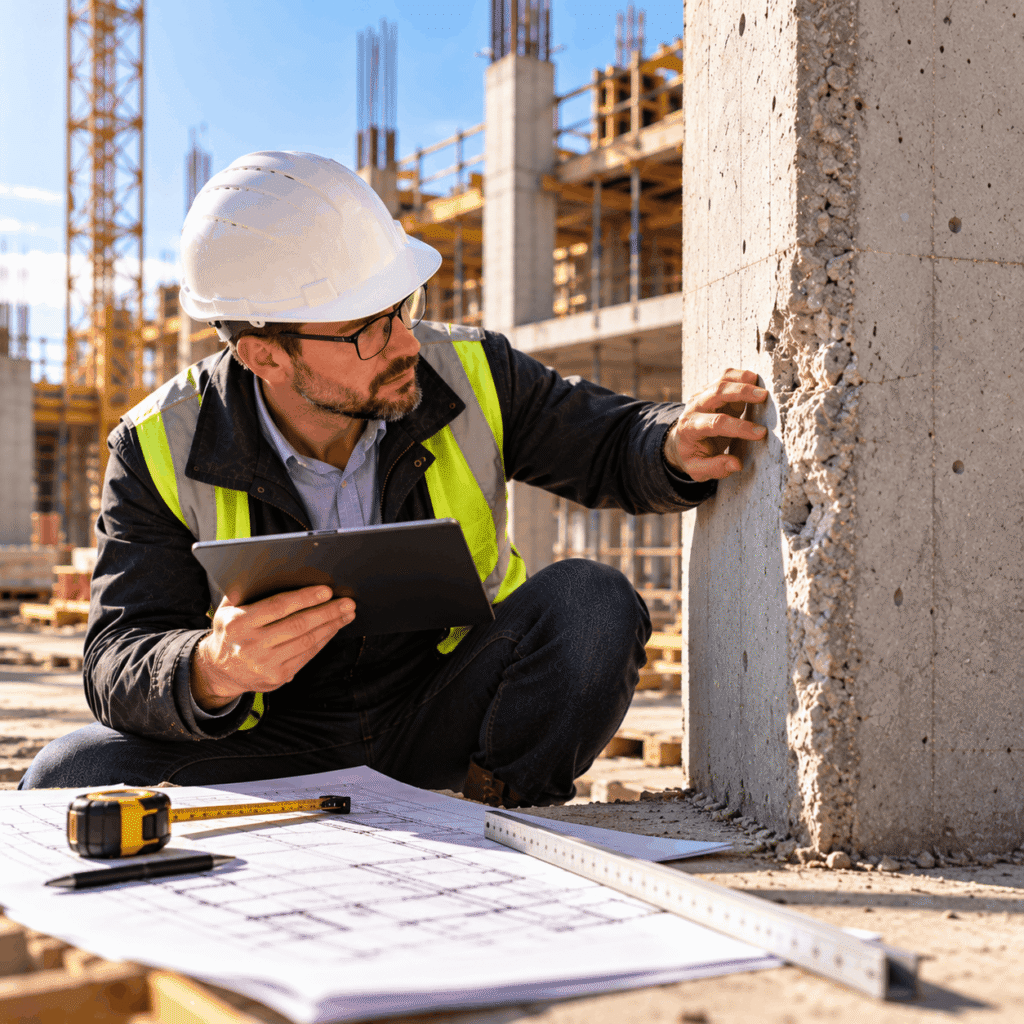

Tolerancja wykonawcza nie zastępuje oceny rzeczywistego bezpieczeństwa elementu

Tolerancja wykonawcza czy wada? Kiedy odchyłka na budowie wymaga oceny projektanta?

Przede wszystkim wtedy, gdy stwierdzona niezgodność może wpływać na rozwiązania projektowe, bezpieczeństwo konstrukcji albo prawidłową współpracę poszczególnych elementów.

Nie każda odchyłka oznacza wadę.

Wiele różnic wymiarowych mieści się w dopuszczalnych tolerancjach i stanowi naturalny element procesu wykonawczego (opinie o programie).

Jednocześnie przekroczenie tolerancji nie zawsze oznacza konieczność rozbiórki elementu.

W niektórych przypadkach możliwe jest przeprowadzenie dodatkowej oceny i opracowanie rozwiązania pozwalającego na dalsze wykorzystanie wykonanej konstrukcji.

Nie oznacza to jednak, że każdą niezgodność można zaakceptować bez analizy.

Znaczenie ma jej rzeczywisty wpływ na nośność, stateczność, użytkowalność i pozostałe wymagania techniczne.

Dla przyszłego inżyniera zdobywającego uprawnienia budowlane jest to szczególnie ważne zagadnienie.

Podczas egzaminu ustnego kandydat może spotkać się z pytaniem dotyczącym elementu wykonanego niezgodnie z dokumentacją.

Prawidłowa odpowiedź nie powinna ograniczać się do stwierdzenia, że każdą odchyłkę należy poprawić albo że niewielkie różnice można zawsze zaakceptować.

Trzeba najpierw ustalić wymagania dotyczące danego elementu.

Następnie należy określić rzeczywistą wielkość odchyłki i ocenić jej konsekwencje.

Dopiero na tej podstawie można zdecydować o dalszym postępowaniu.

Ma to również znaczenie podczas późniejszej pracy zawodowej.

Projektant powinien rozumieć wpływ zmian geometrycznych na przyjęte rozwiązania konstrukcyjne.

Kierownik budowy powinien reagować na niezgodności i zapewniać właściwy sposób ich wyjaśnienia.

Wykonawca nie powinien natomiast zakładać, że niewielka różnica wymiarowa automatycznie oznacza dopuszczalność wykonania.

Ostatecznie prawidłowa ocena odchyłek wymaga połączenia znajomości tolerancji wykonawczych z rozumieniem rzeczywistej pracy konstrukcji.

Nie wystarczy porównać zmierzonej wartości z dopuszczalnym zakresem.

Trzeba również wiedzieć, jakie znaczenie ma stwierdzona różnica dla konkretnego elementu i całego obiektu.

To właśnie takie podejście może pomóc kandydatowi lepiej przygotować się do egzaminu na uprawnienia budowlane i późniejszego samodzielnego wykonywania funkcji technicznych w budownictwie.
