Typowe błędy przy wykonywaniu nadproży – jak ich uniknąć, zanim pojawią się pęknięcia

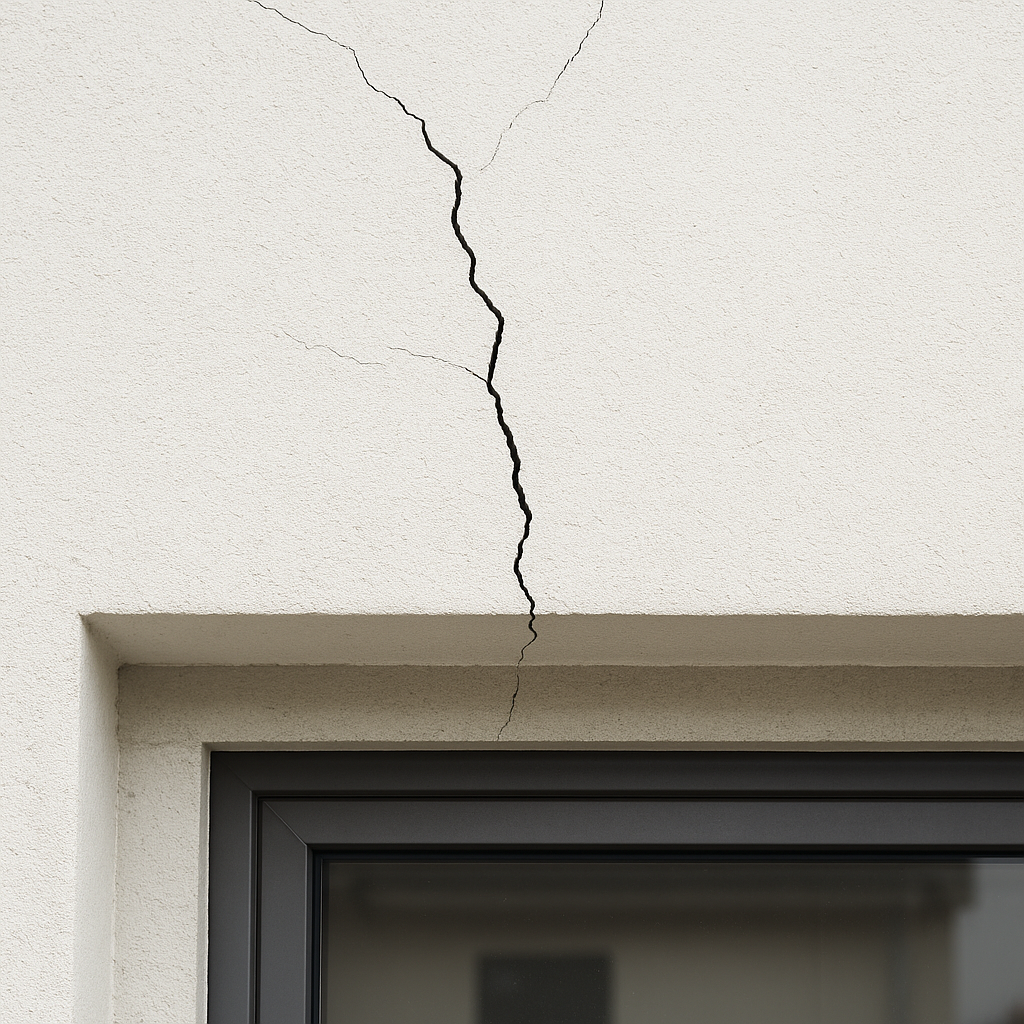

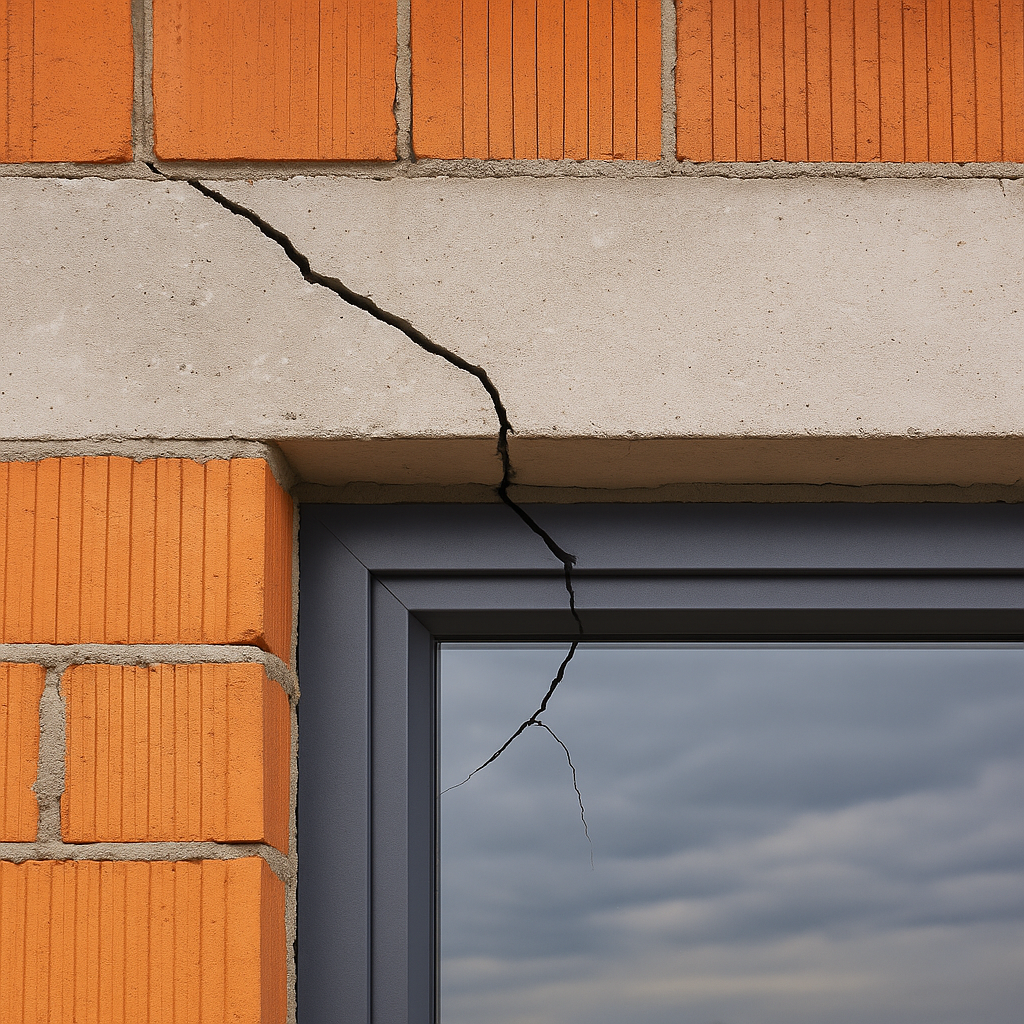

Nadproże to jeden z tych elementów konstrukcyjnych, o których rzadko się myśli podczas budowy domu, dopóki nie pojawi się problem. Pęknięcie nad oknem, zarysowania tynku, odspajające się narożniki – to typowe objawy, że coś z nadprożem poszło nie tak. Choć sam element wydaje się prosty, błędy przy jego wykonywaniu należą do najczęstszych w praktyce budowlanej. Warto więc przyjrzeć się, skąd się biorą i jak można ich uniknąć już na etapie murowania ścian (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Najczęstszą przyczyną problemów z nadprożami jest niewłaściwe zaprojektowanie lub dobór jego rodzaju do konkretnego otworu i rodzaju ściany. W domach jednorodzinnych stosuje się najczęściej nadproża prefabrykowane z betonu komórkowego, keramzytobetonu lub żelbetowe belki gotowe do wmurowania. W starszych rozwiązaniach nadproża wykonywano na mokro – z betonu układanego w deskowaniu nad otworem okiennym lub drzwiowym. Błąd pojawia się wtedy, gdy inwestor lub wykonawca dobiera nadproże „na oko”, bez sprawdzenia nośności, długości oparcia i właściwego zbrojenia. Zbyt krótkie oparcie belki w murze prowadzi do koncentracji naprężeń na styku i w konsekwencji do zarysowań przy narożach otworów. Minimalne długości oparcia określone są w projektach i dokumentacjach technicznych producentów, a ich pominięcie jest jednym z częstszych grzechów na budowie.

Doszczelnienie strefy podparcia

Drugim błędem, który pojawia się zaskakująco często, jest brak zachowania ciągłości konstrukcyjnej między nadprożem a murem. W praktyce oznacza to, że murarze pozostawiają zbyt grube spoiny pod nadprożem, niewłaściwie wypełniają zaprawą styk między prefabrykatem a ścianą lub zapominają o dokładnym doszczelnieniu strefy podparcia. W efekcie nadproże nie współpracuje ze ścianą, a ciężar nad nim przenoszony jest nierównomiernie. Szczególnie niebezpieczne jest to w ścianach z bloczków betonu komórkowego, które są kruche i wrażliwe na miejscowe naprężenia. Z czasem może dojść do powstania rys nad narożnikami okien, które często są mylone z osiadaniem budynku, podczas gdy problem tkwi w błędnie wykonanym oparciu nadproża (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Wielu wykonawców zapomina również, że żelbetowe nadproże musi mieć odpowiednią otulinę zbrojenia, czyli warstwę betonu zabezpieczającą pręty przed korozją. Zbyt mała otulina – często spotykana w nadprożach wylewanych w deskowaniu bez dokładnego ułożenia prętów – powoduje, że zbrojenie z czasem zaczyna korodować, co prowadzi do pękania betonu, a w skrajnych przypadkach do utraty nośności elementu. Problem nasila się, gdy beton jest wykonany zbyt rzadki lub nie został odpowiednio zagęszczony. Nadproże to element, który pracuje zginając się – jego dolna strefa jest stale rozciągana, więc każde osłabienie tej części może mieć poważne konsekwencje dla bezpieczeństwa konstrukcji.

Brak zachowania przerwy technologicznej

Kolejnym błędem jest brak zachowania przerwy technologicznej i zbyt wczesne usuwanie podpór po wylaniu nadproża. Beton wymaga czasu na uzyskanie odpowiedniej wytrzymałości – przynajmniej 7 dni w warunkach letnich, zanim można zdjąć deskowanie, a pełną nośność osiąga dopiero po 28 dniach. Zdarza się jednak, że ekipy budowlane z pośpiechu usuwają podpory już po dwóch, trzech dniach, ponieważ „beton już związał”. Takie działanie prowadzi do mikropęknięć w dolnej strefie nadproża, które mogą nie być widoczne od razu, ale po kilku miesiącach lub latach ujawnią się w postaci charakterystycznych rys i ugięć. W skrajnych przypadkach może dojść nawet do powolnego odkształcania się nadproża i osiadania ościeżnicy okiennej (segregator aktów prawnych).

Nie mniej istotnym problemem jest niewłaściwe połączenie nadproża z warstwą ocieplenia lub z tynkiem zewnętrznym. W domach energooszczędnych i pasywnych błędne rozwiązania w tej strefie prowadzą do powstawania mostków termicznych. Jeśli nadproże nie jest ocieplone od zewnątrz lub zastosowano beton o znacznie większym współczynniku przewodzenia ciepła niż reszta ściany, pojawia się lokalne wychłodzenie muru. W praktyce skutkuje to wykraplaniem pary wodnej i zawilgoceniem tynku w narożach okien, co sprzyja rozwojowi grzybów i pleśni. Błąd ten można łatwo wyeliminować, stosując nadproża systemowe z wkładką termoizolacyjną lub dodatkową warstwą ocieplenia na zewnątrz.

Konkretne średnice i rozstawy prętów

Z punktu widzenia inżyniera konstrukcji poważnym, choć często bagatelizowanym problemem, jest brak odpowiedniego zbrojenia w nadprożach wykonywanych „na budowie”. W projektach pojawiają się konkretne średnice i rozstawy prętów, ale w praktyce bywa, że wykonawca używa przypadkowych kawałków stali zbrojeniowej, kierując się zasadą „im więcej, tym lepiej”. Tymczasem nadmierne zbrojenie bez zachowania odpowiednich odległości i otulin prowadzi do osłabienia przekroju, powstawania rys skurczowych i niekontrolowanych naprężeń. Równie niebezpieczne jest odwrotne zjawisko – całkowity brak zbrojenia w cienkich nadprożach murowanych z kształtek U, w których zapomniano ułożyć prętów przed zalaniem betonem (uprawnienia budowlane).

W ścianach z ceramiki poryzowanej częstym błędem jest także nieprawidłowe wykonanie wieńca nad otworem. Wieńce żelbetowe powinny być w sposób ciągły połączone z nadprożami i stropem, by cała konstrukcja ściany pracowała jako jeden układ. Jeżeli nadproże jest oddzielone od wieńca warstwą zaprawy lub pozostawiono przerwę, pojawia się ryzyko różnej pracy tych elementów pod obciążeniem. W efekcie tynk w tym miejscu pęka, a szczeliny przy narożnikach okien stają się widoczne już po pierwszym sezonie grzewczym.

Wprowadzenie stalowych belek

Na błędy w nadprożach wpływa również etap wykańczania budynku. Przy zbyt intensywnym tynkowaniu świeżych murów, bez zachowania przerw technologicznych, nadproża mogą się jeszcze minimalnie odkształcać, co powoduje rysy na tynku lub odspajanie narożników z siatki zbrojącej. Również nieprawidłowy montaż okien i drzwi – np. bez zachowania dylatacji między ramą a nadprożem – prowadzi do problemów. Jeśli nadproże ulegnie nawet niewielkiemu ugięciu, a ościeżnica zostanie sztywno „zapieczętowana” pianą montażową, pojawiają się naprężenia, które z czasem rozszczelniają połączenie (program egzamin ustny).

W budynkach modernizowanych błędy przy wykonywaniu nowych nadproży w istniejących ścianach mają szczególne znaczenie. Często podczas przebudów wykonuje się nowe otwory drzwiowe lub okienne w ścianach nośnych, nie zabezpieczając konstrukcji przed ich osłabieniem. W takich sytuacjach konieczne jest wykonanie tymczasowych podpór, a następnie wprowadzenie stalowych belek lub żelbetowego nadproża o odpowiedniej długości oparcia. Pominięcie etapu podstemplowania muru lub zbyt płytkie osadzenie belki prowadzi do uszkodzenia przyległych fragmentów ściany i utraty nośności nad otworem. W starszych murach ceglanych bywa, że nadproża wykonywane są z samej zaprawy cementowej lub z cegieł ułożonych na płasko – to rozwiązanie pozbawione jakiejkolwiek nośności w dłuższej perspektywie.

Nierówne spoiny

Wreszcie nie można pominąć błędów estetycznych i wykończeniowych, które często zdradzają problemy konstrukcyjne. Nierówne spoiny, brak zachowania poziomu nadproży, przesunięcia względem osi otworu – to sygnały, że prace wykonano bez dokładnego niwelowania. Choć wydają się drobiazgami, mogą powodować trudności przy montażu stolarki i wymuszać późniejsze korekty w warstwach tynków czy ocieplenia. W nowoczesnym budownictwie, gdzie stosuje się cienkie zaprawy klejowe i bloczki o dużej dokładności wymiarowej, takie błędy są szczególnie widoczne.

Estetyczny wygląd elewacji

Podsumowując, nadproże to niewielki, ale niezwykle istotny element konstrukcji budynku. Jego poprawne wykonanie wymaga nie tylko przestrzegania dokumentacji projektowej, ale także zrozumienia zasad przenoszenia obciążeń i zachowania reżimu technologicznego. Błędy przy wykonywaniu nadproży mogą przez długi czas pozostawać niewidoczne, ale prędzej czy później dadzą o sobie znać – najczęściej wtedy, gdy naprawa jest już trudna i kosztowna (opinie o programie). Dlatego warto poświęcić więcej uwagi temu fragmentowi budowy, konsultując rozwiązania z kierownikiem budowy lub konstruktorem. Właściwe zbrojenie, odpowiednie oparcie, staranne wypełnienie spoin i właściwa izolacja termiczna to drobiazgi, które decydują o trwałości całej przegrody. Dobrze wykonane nadproże nie tylko przeniesie obciążenia z wyższych kondygnacji, ale też zapewni estetyczny wygląd elewacji i bezproblemowy montaż stolarki okiennej na długie lata.
