Wieńce i podciągi – niewidoczni bohaterowie konstrukcji

Choć w projekcie budynku największą uwagę zwracają ściany, stropy, dach czy fundamenty, to o jego rzeczywistej trwałości i bezpieczeństwie decydują często elementy, których nie widać gołym okiem. Do takich należą właśnie wieńce i podciągi – ukryte w konstrukcji, a jednak kluczowe dla jej pracy i wytrzymałości. Bez nich nawet najlepiej zaprojektowany budynek mógłby ulec zarysowaniom, deformacjom lub nawet katastrofie konstrukcyjnej. To właśnie one stanowią spoiwo między poszczególnymi elementami budynku i odpowiadają za jego stabilność przestrzenną (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Poziome elementy żelbetowe

Wieńce to poziome elementy żelbetowe wykonywane najczęściej na szczycie ścian nośnych, w poziomie stropów oraz wzdłuż obwodu budynku. Ich podstawowym zadaniem jest usztywnienie konstrukcji oraz równomierne rozprowadzenie obciążeń ze stropów na ściany. Dzięki nim ściany nie rozchodzą się pod wpływem sił poziomych, takich jak parcie wiatru, nierównomierne osiadanie gruntu czy obciążenia termiczne. Można powiedzieć, że wieniec działa jak pas opasający budynek – spina całą konstrukcję, zapobiegając jej rozchyleniu lub pękaniu.

W budownictwie jednorodzinnym wieńce wykonuje się zwykle w poziomie każdego stropu, a także pod konstrukcją dachu. W przypadku dachów płatwiowo-kleszczowych lub więźb krokwiowych wieniec górny stabilizuje ściany kolankowe i przejmuje siły rozporowe od konstrukcji dachu. Z kolei wieńce dolne w poziomie stropu żelbetowego zapobiegają jego deformacjom i pełnią funkcję podparcia dla płyt stropowych. Ich przekrój i zbrojenie dobiera się indywidualnie w zależności od rodzaju ścian, rozpiętości stropów, rozstawu podpór oraz przewidywanych obciążeń (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

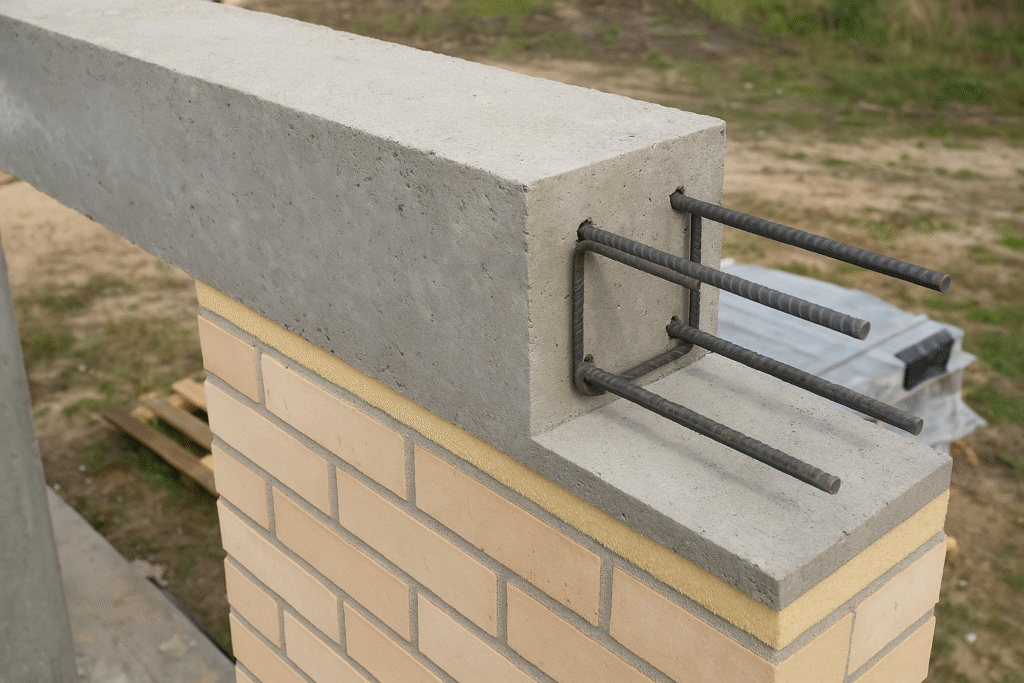

Wieniec żelbetowy

Wieniec żelbetowy to w praktyce belka o przekroju prostokątnym, zbrojona czterema prętami podłużnymi oraz strzemionami, które zapewniają jej odpowiednią sztywność i nośność. Beton stosowany do wykonania wieńców powinien mieć odpowiednią klasę wytrzymałości – najczęściej C20/25 lub wyższą, a jego otulina musi chronić zbrojenie przed korozją. Częstym błędem wykonawczym jest pozostawienie zbyt małej otuliny lub nieprawidłowe ułożenie prętów, co może prowadzić do pękania ścian i strat ciepła w miejscach, gdzie wieniec przebiega przez przegrodę zewnętrzną. Dlatego coraz częściej stosuje się termoizolowane wieńce, w których żelbetowy rdzeń zostaje odizolowany od zewnętrznej ściany warstwą styropianu lub wełny mineralnej, co eliminuje mostki cieplne.

Z kolei podciągi pełnią funkcję podobną do belek nośnych – przenoszą obciążenia z części stropu lub ścian na inne elementy konstrukcyjne, najczęściej słupy lub ściany nośne. W praktyce spotykamy je w miejscach, gdzie nie ma możliwości oparcia stropu bezpośrednio na ścianach – na przykład nad dużymi otworami drzwiowymi, w salonach z otwartą przestrzenią, nad garażami czy w halach przemysłowych. Dzięki podciągom możliwe jest tworzenie większych przęseł bez konieczności wstawiania dodatkowych ścian (segregator aktów prawnych).

Podciągi wykonane z profili stalowych

Podciąg pracuje na zginanie, dlatego jego przekrój i zbrojenie muszą być dobrane do obciążeń, które przenosi. Najczęściej projektuje się go jako belkę żelbetową, choć w konstrukcjach stalowych czy drewnianych spotyka się również podciągi wykonane z profili stalowych lub z drewna klejonego. W budownictwie mieszkalnym najczęściej spotykanym rozwiązaniem jest podciąg żelbetowy monolityczny, wylany razem ze stropem. Jego szerokość dostosowuje się do grubości ścian, aby zachować ciągłość izolacji i estetykę wnętrza.

Kluczową różnicą między wieńcem a podciągiem jest kierunek i charakter pracy tych elementów. Wieniec pełni funkcję usztywniającą i rozprowadzającą siły poziome, natomiast podciąg przenosi siły pionowe i zginające. Oba jednak pełnią wspólną misję – utrzymanie integralności i stabilności konstrukcji. W praktyce często współpracują ze sobą: wieniec wieńczy ścianę, a podciąg podtrzymuje strop, tworząc system zamknięty, który sprawia, że budynek pracuje jako całość.

Błędy wykonawcze

W projektowaniu tych elementów niezwykle ważne jest uwzględnienie ich połączeń z pozostałą konstrukcją. Wieniec powinien być monolitycznie połączony z płytą stropową, natomiast podciąg z elementami, które podtrzymuje. Takie połączenia zapewniają przenoszenie sił bez koncentracji naprężeń i bez niekontrolowanych przemieszczeń. Błędy wykonawcze w tym zakresie mogą prowadzić do poważnych konsekwencji – od zarysowań tynków, przez deformacje stropów, aż po lokalne uszkodzenia konstrukcji.
Podczas realizacji często popełnianym błędem jest pomijanie wieńców w domach o konstrukcji murowanej, szczególnie tam, gdzie stosuje się stropy gęstożebrowe (uprawnienia budowlane). Wykonawcy próbują oszczędzać materiał, uznając, że sam strop zapewnia odpowiednie usztywnienie. Tymczasem brak wieńca powoduje, że ściany mogą się rozchylać, a strop ulegać deformacjom. Z kolei w przypadku podciągów niebezpieczne jest zbyt małe zbrojenie lub błędne oparcie, co prowadzi do zarysowań i ugięć stropu.

Oprócz funkcji nośnej i usztywniającej, wieńce i podciągi pełnią również rolę łączników architektonicznych – pozwalają na estetyczne i funkcjonalne rozmieszczenie przestrzeni wewnętrznych. Dzięki podciągom można tworzyć wnętrza typu open space, łączyć kuchnię z salonem, usuwać ściany działowe bez ryzyka utraty stabilności. W nowoczesnych projektach architektonicznych, gdzie dąży się do lekkości i otwartości przestrzeni, rola podciągów jest wręcz kluczowa.

Długość zakotwień i warunki otuliny

Z punktu widzenia bezpieczeństwa, prawidłowe zaprojektowanie wieńców i podciągów jest wymogiem normowym. Eurokody (w szczególności PN-EN 1992-1-1) precyzują zasady ich wymiarowania, określając minimalne przekroje, rozstaw zbrojenia, długość zakotwień i warunki otuliny. Dla inżyniera konstrukcji to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa użytkowników budynku.

Warto też podkreślić, że wieńce i podciągi są elementami trudnymi do wymiany czy naprawy po zakończeniu budowy. Jeśli zostaną wykonane niezgodnie z projektem, ich korekta wymaga często rozkucia ścian, wzmocnień żelbetowych lub zastosowania materiałów kompozytowych, takich jak taśmy CFRP. Dlatego tak ważna jest współpraca między projektantem a wykonawcą oraz ścisłe przestrzeganie projektu i zasad technologicznych podczas betonowania i zbrojenia.

Nowoczesne technologie wprowadzają też coraz częściej prefabrykowane wieńce i podciągi, które skracają czas realizacji i gwarantują dokładność wymiarową. Prefabrykowane belki żelbetowe lub sprężone, z wbudowanymi prętami zbrojeniowymi, są montowane na budowie i łączone z pozostałą konstrukcją. Dzięki temu eliminowane są błędy związane z ręcznym układaniem zbrojenia, a jakość betonu jest kontrolowana w warunkach fabrycznych.

Wieńce i podciągi

Pod względem energetycznym wieńce i podciągi muszą być dobrze zaizolowane. W miejscach, gdzie przebiegają przez ściany zewnętrzne, stanowią potencjalny mostek cieplny. Dlatego stosuje się elementy termoizolacyjne, które zapewniają ciągłość izolacji. W domach energooszczędnych i pasywnych rozwiązania te są nieodzowne – odpowiednio zaprojektowany wieniec nie tylko stabilizuje konstrukcję, ale również pomaga utrzymać komfort cieplny wnętrza (opinie o programie).

Podsumowując, choć wieńce i podciągi pozostają niewidoczne pod warstwą tynku i betonu, to właśnie one stanowią fundament bezpieczeństwa, trwałości i estetyki każdego budynku. To one sprawiają, że ściany nie pękają, stropy nie uginają się, a dach zachowuje swoją stabilność nawet przy silnym wietrze. Można więc śmiało powiedzieć, że są to niewidoczni bohaterowie konstrukcji, bez których żadna nowoczesna architektura nie mogłaby istnieć.

Dla inwestora ich obecność może wydawać się jedynie technicznym szczegółem, ale dla inżyniera to serce konstrukcji, które utrzymuje całą bryłę w równowadze. Dlatego podczas każdej budowy warto pamiętać, że prawidłowo zaprojektowany i wykonany wieniec czy podciąg to inwestycja nie tylko w trwałość budynku, ale i w spokój jego użytkowników na długie lata.
