Więźba dachowa jako szkielet konstrukcyjny dachu

Więźba dachowa stanowi szkielet konstrukcyjny dachu, który przenosi obciążenia działające na pokrycie dachowe, a także zabezpiecza całą konstrukcję budynku przed wpływem czynników zewnętrznych. To zespół drewnianych elementów krokwi, jętek, murłat, płatwi i zastrzałów składający się w wytrzymałą i stabilną całość, zaprojektowaną tak, aby sprostać zarówno wartości obciążeń stałych (masa pokrycia, warstwy izolacji, ciężar samej więźby), jak i zmiennych (śnieg, wiatr) (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Konstrukcja więźby może przyjmować różne formy: od klasycznej więźby krokwiowej, poprzez jętkową czy płatwiowo‑krokwiową, aż po coraz popularniejsze prefabrykowane kratownice, dostosowywane do specyfiki projektowanego dachu i wymagań inwestora. Niezależnie od typu, głównym celem jest uzyskanie konstrukcji o odpowiedniej nośności, sztywności i trwałości, minimalizującej ugięcia oraz odkształcenia pod wpływem zróżnicowanych warunków atmosferycznych.

Projektowanie więźby dachowej

Projektowanie więźby dachowej rozpoczyna się od wnikliwej analizy architektonicznej i konstrukcyjnej obiektu. Na podstawie rzutu dachu określa się geometrię połaci, kąty nachylenia, wysokość kalenicy oraz układ ścian nośnych i stropów. Do obliczeń statycznych wykorzystuje się normy PN‑EN 1995‑1‑1 (Eurokod 5) i krajowe przepisy wykonawcze, które nakładają wymagania co do wielkości obciążeń wiatrem i śniegiem, a także do wartości współczynników bezpieczeństwa dla drewna konstrukcyjnego (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Na etapie projektowania inżynier definiuje rodzaj przekrojów belek, dystanse między krokwiami, odległości między płatwiami i dobiera odpowiednie materiały, uwzględniając dopuszczalne ugięcia i wytrzymałość. Prace projektowe uwzględniają także detale, takie jak połączenia krokwi z murłatą, mocowania jętek i podciągów, a także sposób kotwienia więźby do ścian nośnych, konieczny do przenoszenia sił poziomych generowanych przez składowanie śniegu czy działanie wiatru.

Drewno iglaste

Materiałem dominującym w tradycyjnych konstrukcjach więźby dachowej jest drewno iglaste klasy co najmniej C24, suszone komorowo do wilgotności nieprzekraczającej 18%. W praktyce najczęściej stosuje się drewno świerkowe lub sosnowe, czasami jednak wykorzystuje się drewno modrzewiowe, bardziej odporne na warunki atmosferyczne i grzyby, czy drewno z drzew liściastych o wyższej gęstości. Klasa C24 oznacza, że drewno charakteryzuje się wytrzymałością zmierzona statyczno‑wytrzymałościowym testem co najmniej 24 N/mm² na zginanie (segregator aktów prawnych).

Przed użyciem każdy element przechodzi wizualną i elektroniczną kontrolę jakości – sprawdza się występowanie sęków, pęknięć, przebarwień i ewentualnych wad strukturalnych. Ważnym etapem jest impregnacja drewna bogatymi w sól miedziową lub związki boru preparatami ciśnieniowymi, chroniącymi je przed grzybami, owadami i korozją biologiczną. Dodatkowo może być stosowane zabezpieczenie przeciwogniowe, szczególnie w obiektach o podwyższonych wymaganiach przeciwpożarowych.

Produkcja więźby w warsztacie stolarskim

Produkcja więźby w warsztacie stolarskim lub bezpośrednio na terenie budowy wymaga precyzji i odpowiedniego zestawu narzędzi. Niezbędne są piły tarczowe, strugarki, frezarki i wiertarki do wykonywania czopów, gniazd i otworów technicznych. W przypadku prefabrykowanych dachów kratowych najpierw na specjalistycznych maszynach CNC wycina się poszczególne elementy i wykonuje metalowe łączniki z blaszek z kolcami (tzw. płytki kolczaste), a następnie łączy się je w kontrolowanym środowisku w fabryce. To rozwiązanie skraca czas montażu na budowie i minimalizuje błędy wykonawcze. W tradycyjnym rzemiośle ciesielskim stosuje się klasyczne połączenia na czopy i wpusty, wzmacniane stalowymi łącznikami ciesielskimi, metalowymi kątownikami i gwoździami konstrukcyjnymi (program egzamin ustny).

Proces budowy więźby dachowej

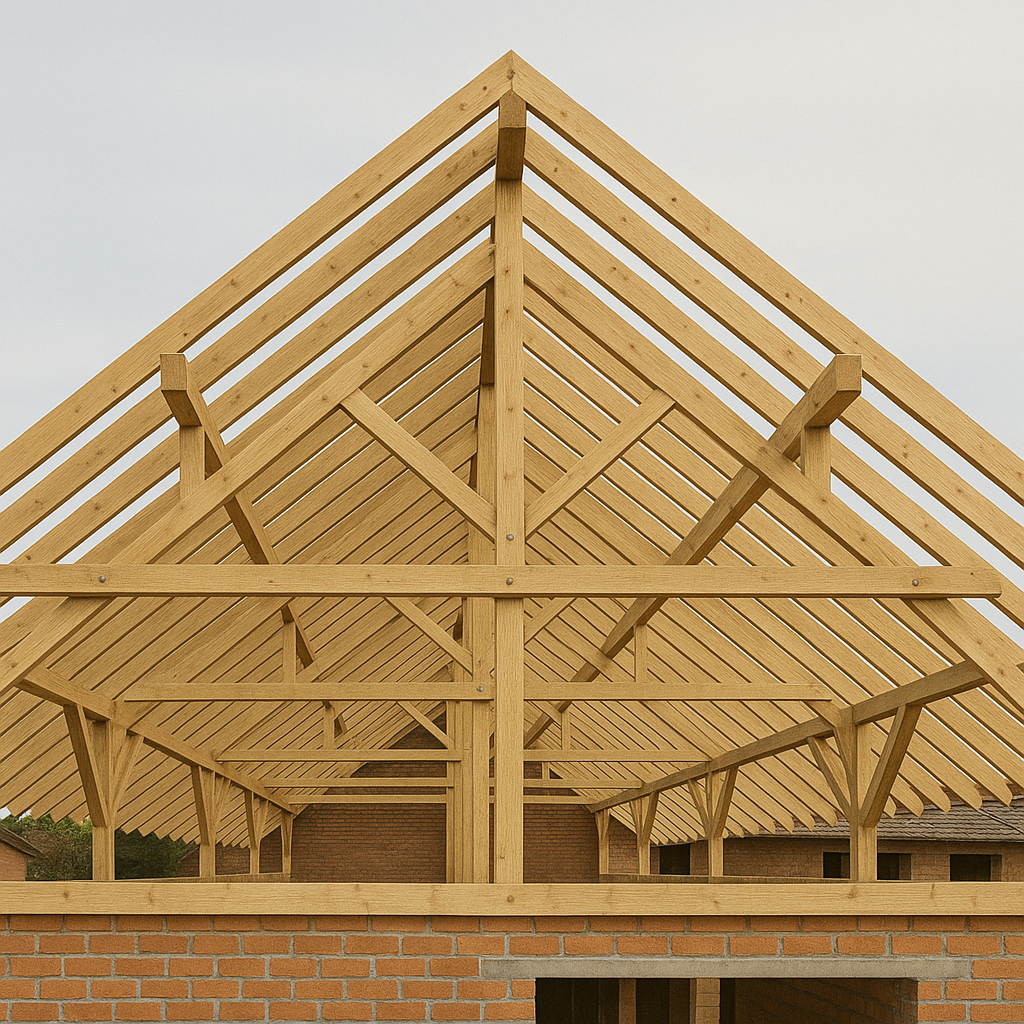

Proces budowy więźby dachowej zaczyna się od montażu murłat, które układa się na ścianach nośnych, jako element pośredni rozkładający ciężar krokwi i przekazujący je równomiernie na ściany. Murłaty osadza się w zaprawie cementowej i kotwi do wieńca żelbetowego za pomocą stalowych kotew. Kolejnym etapem jest rozkładanie i ustawianie krokwi elementów skośnych biegnących od murłaty do kalenicy. W tradycyjnej więźbie krokwiowej każda krokiew jest indywidualnie mocowana do murłaty przez nakładki czopowe lub metalowe łączniki.

W konstrukcjach jętkowych niższe krokwie łączą się z jętkami, poziomymi belkami, co pozwala na redukcję grubości i liczby krokwi przy zachowaniu wymaganej nośności. Płatwie, czyli belki poziome podpierające krokwie, układa się poprzecznie do kalenicy, a następnie spina je podciągami – pionowymi słupkami podtrzymującymi środek płatwi. Zastosowanie układu płatwiowo‑jętkowego pozwala na optymalizację przekrojów i oszczędność materiału (uprawnienia budowlane).

Usztywnienie konstrukcji

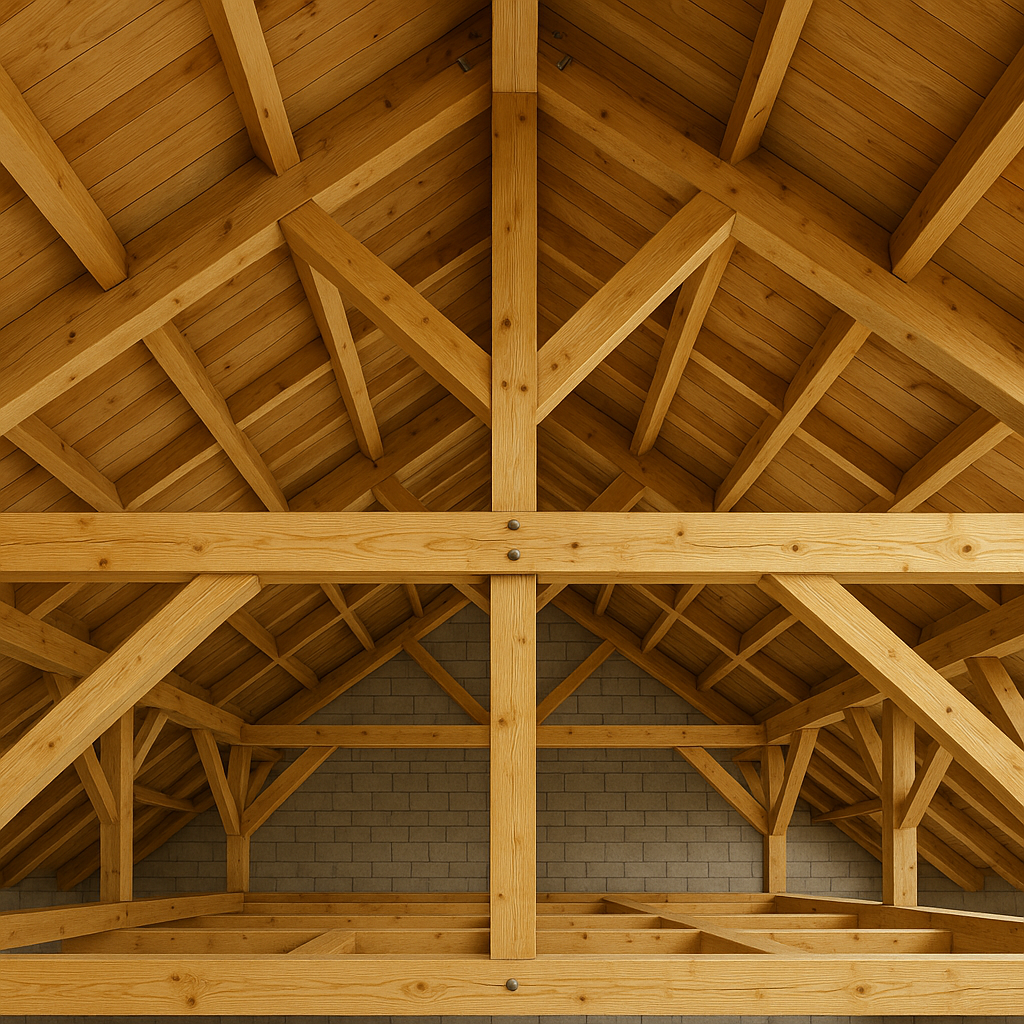

Podczas montażu więźby niezwykle istotne jest zachowanie odpowiednich odległości między elementami oraz pionowo‑poziomych kątów. Do kontroli używa się klasycznych poziomic i łaty, ale także odciągów laserowych, zapewniających precyzję rzędu milimetrów. Po ustawieniu i wstępnym przykręceniu krokwi i jętek następuje usztywnienie konstrukcji przez montaż zastrzałów skosów biegnących między krokwią a belką poziomą, diagonali pod kątem około 45 stopni, co przeciwdziała odkształceniom i przesunięciom na skutek działania wiatru.

W miejscach przecięć elementów wykonuje się połączenia ciesielskie: czopy, gniazda, wycięcia, wzmacniane stalowymi płytkami kolczastymi oraz kątownikami. Dodatkowo każda istotna strefa – na przykład węzeł murłata‑krokiew czy kalenica może być wzmocniona stalowymi prętami oraz łącznikami kotwionymi za pomocą śrub i nakrętek z podkładkami sprężystymi.

Kolejność montażu pokrycia

Po zamontowaniu nośnej części więźby dachowej przystępuje się do montażu łat i kontrłat, które tworzą ruszt pod pokrycie dachowe. Kontrłaty układa się prostopadle do krokwi, zapewniając wentylację przestrzeni pod pokryciem. Następnie na kontrłaty przybija się łaty poziome listwy o określonym przekroju i rozstawie dostosowanym do rodzaju pokrycia. Rozstaw łat musi odpowiadać wymiarom dachówek lub paneli blachodachówki oraz zapewniać odpowiednie podparcie i odprowadzenie wody.

Kolejność montażu pokrycia zależy od jego specyfikacji najpierw układa się odpowiednie folie paroprzepuszczalne, a potem materiał pokryciowy: ceramiczne dachówki, blachodachówkę, gont bitumiczny lub inne. Folie dachowe pełnią funkcję warstwy ochronnej przed wilgocią i wiatrem oraz pozwalają odprowadzać parę wodną z wnętrza budynku (opinie o programie).

Zabezpieczenie i impregnacja gotowej konstrukcji

Ważnym etapem jest zabezpieczenie i impregnacja gotowej konstrukcji. Choć drewno było już impregnowane w fabryce, po montażu warto uzupełnić powłokę ochronną na miejscu, szczególnie w miejscach cięć, węzłów i miejsc narażonych na wodę opadową. Używa się wówczas preparatów w sprayu lub pędzlu, zgodnych ze wcześniejszymi impregnacjami, dzięki czemu zachowany jest jednolity poziom zabezpieczenia. Impregnacja przeciwogniowa wykonywana jest zazwyczaj na sucho, a jej intensywność zależy od wymagań klasy odporności ogniowej określonej w projekcie budowlanym.

Zakończenie budowy więźby dachowej

Na zakończenie budowy więźby dachowej przeprowadza się szczegółową kontrolę jakości i odbiór techniczny. Inżynier konstrukcji sprawdza, czy wszystkie połączenia są poprawnie wykonane, elementy docięte zgodnie z projektem, a konstrukcja jest stabilnie spięta i wypoziomowana. Weryfikuje się zgodność użytych materiałów z dokumentacją techniczną, wilgotność drewna, klasę wytrzymałości, rozstaw łączników i szczelność systemu montażu kontrłat oraz łat. Dopiero po wykonaniu tych czynności i usunięciu ewentualnych usterek konstrukcja jest przekazywana ekipie montującej pokrycie dachowe i izolacje.

Cały proces budowy więźby dachowej, od etapu projektowania aż po odbiór końcowy, wymaga skoordynowanej współpracy architektów, inżynierów i wykonawców, a także precyzji stolarskiej i przestrzegania norm. Właściwy dobór materiałów, dokładne obliczenia statyczne, staranne cięcie i łączenie elementów oraz prawidłowy montaż na budowie wpływają nie tylko na wytrzymałość i trwałość konstrukcji, ale także na komfort użytkowania budynku i bezpieczeństwo jego mieszkańców. Poprawnie zaprojektowana i wykonana więźba dachowa to fundament nie tylko dla samego dachu, ale również dla całej struktury budynku, chroniącej go przed wpływem czasu i niekorzystnych warunków atmosferycznych.
