Zasilanie i sieć trakcyjna – projekt i nadzór z uprawnieniami kolejowymi

Projektowanie i nadzór nad systemami zasilania trakcyjnego należą do najbardziej wymagających i odpowiedzialnych zadań w inżynierii kolejowej. Sieć trakcyjna to nie tylko przewody jezdne, które dostarczają energię elektryczną do pantografów lokomotyw, ale także cały złożony system infrastruktury technicznej: linie zasilające, podstacje trakcyjne, systemy uziemień, urządzenia ochronne i zabezpieczenia przed przepięciami (segregator na egzamin ustny - pytania i opracowane odpowiedzi). Od poprawności zaprojektowania i wykonania tych elementów zależy bezpieczeństwo ruchu kolejowego, niezawodność dostaw energii, trwałość infrastruktury oraz ochrona ludzi i środowiska.

Zasilanie trakcyjne

Zasilanie trakcyjne to krwiobieg nowoczesnej kolei. W Polsce, podobnie jak w większości krajów europejskich, sieć trakcyjna zasilana jest prądem stałym o napięciu 3 kV. Energia elektryczna doprowadzana jest do torów z podstacji trakcyjnych rozmieszczonych co kilka lub kilkanaście kilometrów. Podstacje te przekształcają napięcie z sieci energetycznej średniego lub wysokiego napięcia w odpowiednie parametry zasilania trakcji. Następnie energia przesyłana jest kablami zasilającymi i przewodami powrotnymi do sieci trakcyjnej, skąd pobierają ją pantografy pojazdów trakcyjnych. Wymaga to nie tylko precyzyjnego zaprojektowania układu elektrycznego, ale także odpowiedniego rozmieszczenia punktów zasilania i sekcjonowania sieci, tak aby zapewnić ciągłość pracy i bezpieczeństwo w razie awarii.

Każdy projekt sieci trakcyjnej musi uwzględniać zarówno parametry techniczne linii kolejowej, jak i jej ukształtowanie terenowe oraz planowane obciążenie ruchem. W praktyce projektant analizuje szereg czynników: długości sekcji zasilających, przekroje przewodów jezdnych i nośnych, dobór izolatorów, wysokość zawieszenia sieci nad główką szyny, ugięcia przewodów, a także dynamiczne oddziaływania pantografów. Istotne znaczenie mają również aspekty środowiskowe i ochrony przed oddziaływaniem elektromagnetycznym, szczególnie w rejonach zabudowanych oraz w sąsiedztwie innych sieci infrastrukturalnych (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Kwestie konstrukcyjne

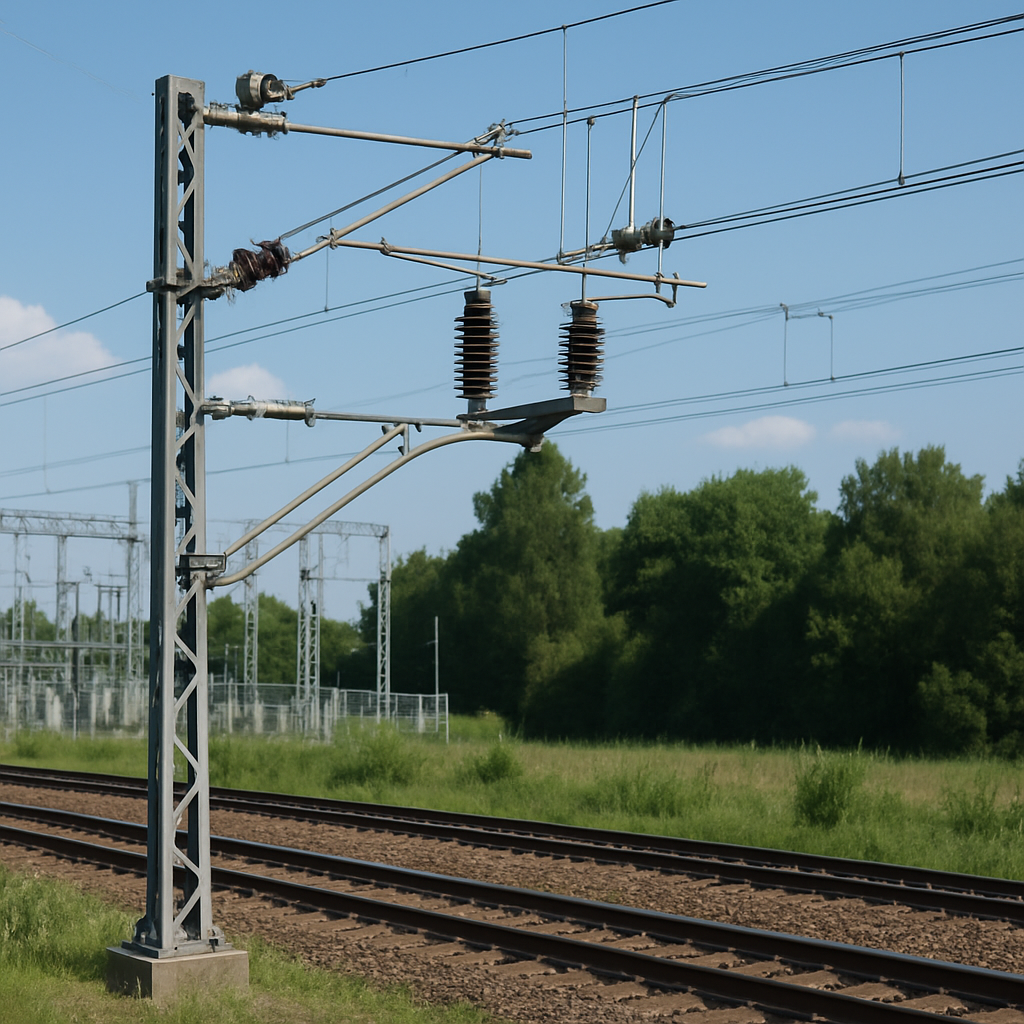

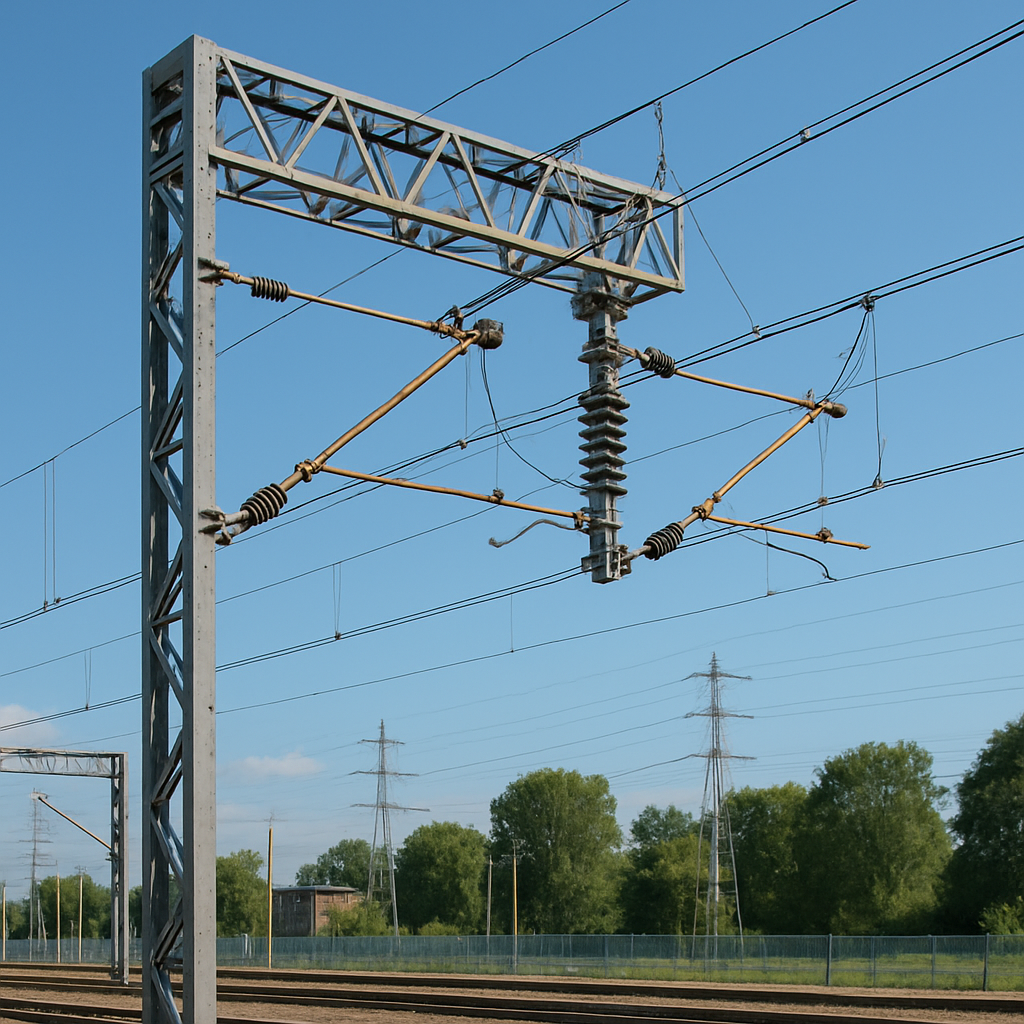

Oprócz zagadnień czysto elektrycznych projekt sieci trakcyjnej obejmuje również kwestie konstrukcyjne. Maszty, wysięgniki i fundamenty muszą być odpowiednio zaprojektowane pod względem statycznym i dynamicznym. Wymaga to współpracy międzybranżowej – elektrycznej, konstrukcyjnej, geotechnicznej i torowej. Każdy element konstrukcji wsporczej musi spełniać wymagania norm PN-EN 50119, PN-EN 50317 i PN-EN 50318, które określają m.in. geometrię sieci, zasady zawieszenia przewodów, a także procedury weryfikacji dynamicznej współpracy z pantografem (segregator aktów prawnych).

Nieodzownym elementem systemu trakcyjnego są linie zasilające i powrotne. Linie te, często prowadzone w ziemi lub na słupach, łączą podstacje z siecią jezdną, umożliwiając przepływ prądu trakcyjnego w obie strony. Z uwagi na duże natężenia prądu (rzędu kilku tysięcy amperów) muszą one być zaprojektowane z zastosowaniem przewodów o wysokiej przewodności i odpowiedniej odporności termicznej. W wielu przypadkach stosuje się przewody miedziane, aluminiowe lub stalowo-aluminiowe, dobierane w zależności od długości i obciążenia linii. Szczególne znaczenie mają połączenia powrotne z szynami kolejowymi, które muszą zapewniać niską rezystancję oraz bezpieczeństwo w razie zwarć lub awarii.

Podstacje trakcyjne

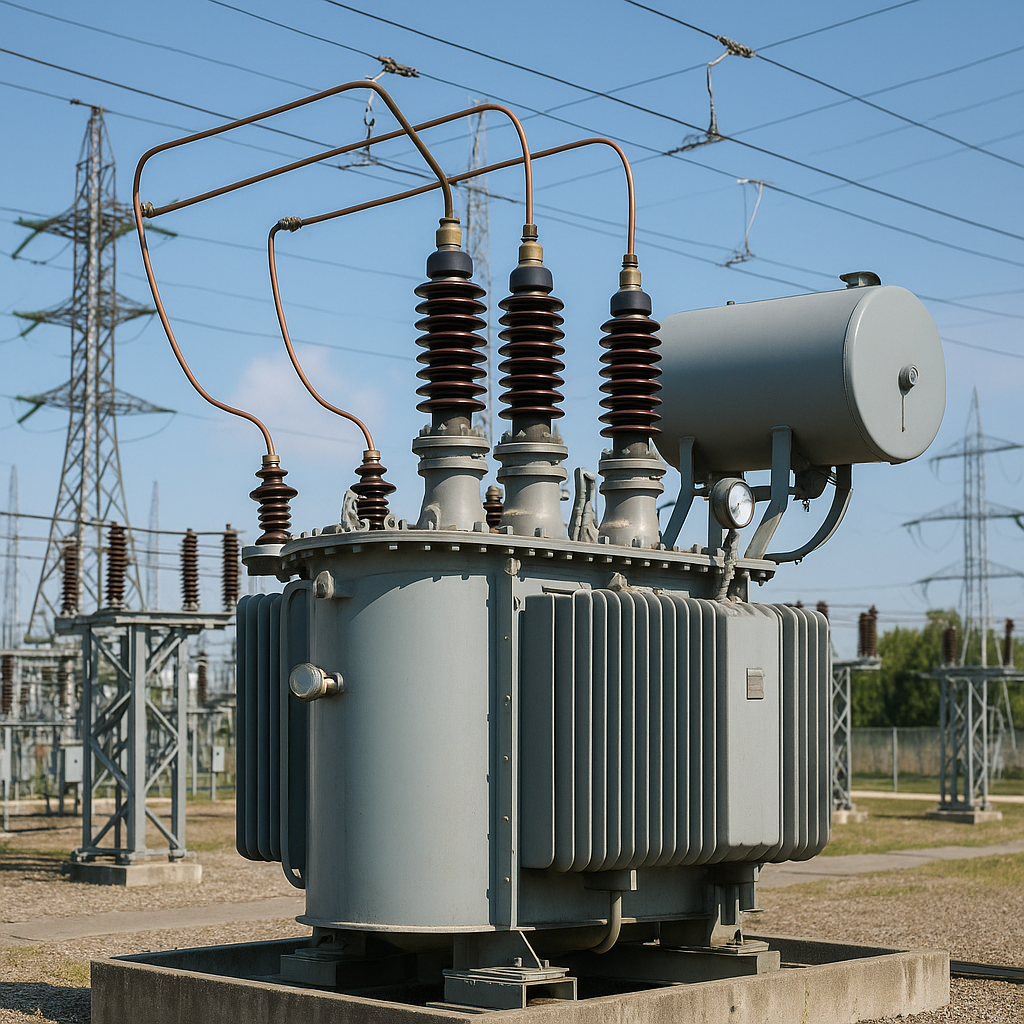

Podstacje trakcyjne to centra energetyczne kolei. Ich projekt wymaga szczególnej wiedzy w zakresie elektroenergetyki wysokich napięć. Każda podstacja składa się z transformatorów, prostowników, rozdzielni, układów zabezpieczeń, aparatury sterującej oraz systemów monitoringu i telekomunikacji. Zasady projektowania określają m.in. normy PN-EN 50122 (dotyczące uziemienia i ochrony przeciwporażeniowej) oraz wytyczne PKP Polskie Linie Kolejowe S.A. Z uwagi na kluczową rolę tych obiektów w systemie zasilania, ich lokalizacja, układ technologiczny i zabezpieczenia muszą być opracowane w sposób gwarantujący ciągłość zasilania nawet w przypadku awarii jednej sekcji. Coraz częściej stosuje się rozwiązania z automatyką samoczynnego przełączania sekcji (tzw. APS), które umożliwiają zdalne zarządzanie siecią i skracają czas reakcji na uszkodzenia (program egzamin ustny).

Kolejnym istotnym elementem każdego projektu jest system uziemień. W sieci trakcyjnej uziemienie pełni kilka funkcji: odprowadza prądy upływowe, zabezpiecza przed porażeniem elektrycznym, chroni urządzenia przed przepięciami i ogranicza różnice potencjałów między elementami metalowymi w pobliżu torów. Uziemienia wykonuje się z zastosowaniem bednarki stalowej ocynkowanej, prętów lub siatek, połączonych z szynami powrotnymi, słupami trakcyjnymi oraz konstrukcjami stalowymi. W rejonach podstacji i przejazdów kolejowych konieczne jest wykonanie tzw. strefy ekwipotencjalnej, czyli obszaru o wyrównanym potencjale elektrycznym, co chroni pieszych i obsługę techniczną przed niebezpiecznymi napięciami krokowymi.

Bezpieczeństwo użytkowników

Bezpieczeństwo użytkowników i obsługi technicznej stanowi nadrzędny cel wszystkich rozwiązań projektowych. Każdy element sieci musi być zgodny z wymaganiami bezpieczeństwa elektrycznego i mechanicznego. Odległości izolacyjne, wysokości zawieszenia, przekroje przewodów, a także uziemienia ochronne są precyzyjnie określone w przepisach i normach branżowych. Zgodnie z PN-EN 50122-1, wszystkie metalowe elementy w strefie dostępnej dla ludzi muszą być połączone z systemem uziemiającym, aby zapobiec pojawieniu się niebezpiecznego napięcia dotykowego. Ponadto w projektach stosuje się ograniczniki przepięć, separatory torowe oraz filtry, które redukują zakłócenia elektromagnetyczne mogące wpływać na urządzenia sterowania ruchem kolejowym (SRK) (uprawnienia budowlane).

Realizacja inwestycji w zakresie zasilania i sieci trakcyjnej wymaga nie tylko precyzyjnego projektu, ale także sprawnego nadzoru technicznego. Nadzór nad robotami elektrotrakcyjnymi może być prowadzony wyłącznie przez osoby posiadające odpowiednie uprawnienia budowlane w specjalności kolejowej – elektrycznej. Osoby te odpowiadają za zgodność prac z projektem, przepisami techniczno-budowlanymi, normami oraz zasadami bezpieczeństwa. W praktyce nadzór obejmuje kontrolę montażu sieci jezdnej, poprawności uziemień, połączeń elektrycznych, izolatorów, odciągów i naprężeń w przewodach. Każdy etap prac musi być dokumentowany i odbierany częściowo, a cała sieć przed oddaniem do eksploatacji poddawana jest pomiarom elektrycznym oraz próbom obciążeniowym.

Zawód projektanta i inspektora

Zawód projektanta i inspektora nadzoru sieci trakcyjnej wiąże się z dużą odpowiedzialnością i wymaga doświadczenia w pracy z wysokimi napięciami. Wymagane są uprawnienia budowlane w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych w zakresie kolejowym, potwierdzone przez właściwą izbę inżynierów. Uzyskanie takich uprawnień wymaga odbycia praktyki zawodowej na budowie oraz przy sporządzaniu dokumentacji technicznej, a także zdania egzaminu państwowego obejmującego prawo budowlane, przepisy techniczne, BHP i zasady projektowania.

Projektowanie i eksploatacja sieci trakcyjnych to dziedzina, w której tradycja i doświadczenie spotykają się z nowoczesną technologią. Coraz większe znaczenie zyskują systemy monitoringu online, które umożliwiają bieżące śledzenie parametrów napięcia, prądu i temperatury przewodów. Zastosowanie czujników światłowodowych, kamer termowizyjnych oraz dronów inspekcyjnych pozwala na wczesne wykrywanie uszkodzeń i minimalizowanie ryzyka awarii. Jednocześnie rośnie rola modelowania komputerowego i symulacji przepływu energii, które wspierają projektantów w optymalizacji rozmieszczenia podstacji i obwodów zasilających.

Prace analityczne

Współczesna kolej dąży do pełnej elektryfikacji, co stawia coraz większe wymagania przed projektantami sieci trakcyjnych. Oprócz klasycznych układów 3 kV DC, w wielu krajach rozwija się zasilanie prądem przemiennym 25 kV 50 Hz, które umożliwia dłuższe odstępy między podstacjami i mniejsze straty przesyłu. W Polsce prowadzone są prace analityczne dotyczące modernizacji wybranych magistrali w kierunku systemu AC, zwłaszcza na liniach dużych prędkości. Wymaga to jednak przebudowy istniejącej infrastruktury i przystosowania taboru (opinie o programie)..

Zasilanie trakcyjne stanowi zatem jeden z kluczowych filarów nowoczesnej infrastruktury kolejowej. Jego poprawne zaprojektowanie i utrzymanie wymaga nie tylko wiedzy inżynierskiej, lecz także odpowiedzialności, uprawnień zawodowych i zrozumienia złożonych procesów elektrycznych oraz mechanicznych zachodzących w systemie. To dziedzina, w której bezpieczeństwo, niezawodność i precyzja mają znaczenie absolutne, a każdy detal – od przekroju przewodu po rezystancję uziemienia – decyduje o sprawnym i bezpiecznym funkcjonowaniu całej sieci kolejowej.
