Zmęczenie stali w mostach – jak inżynierowie przedłużają żywotność konstrukcji

Mosty stalowe od ponad stu lat stanowią jedne z najważniejszych elementów infrastruktury komunikacyjnej. Ich rola w rozwoju transportu drogowego i kolejowego jest nie do przecenienia – umożliwiają szybkie i bezpieczne pokonywanie przeszkód terenowych, takich jak rzeki, doliny czy inne drogi. Jednocześnie są to konstrukcje narażone na nieustanne oddziaływania dynamiczne, których charakter różni się zasadniczo od statycznego obciążenia budynków (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

To właśnie cykliczne zmiany naprężeń, powtarzające się w milionach cykli podczas codziennej eksploatacji, prowadzą do zjawiska znanego jako zmęczenie stali. Proces ten, choć niewidoczny na pierwszy rzut oka, jest jednym z najważniejszych czynników ograniczających trwałość konstrukcji mostowych. Dlatego inżynierowie od dekad poszukują metod, które pozwalają przewidywać, kontrolować i spowalniać rozwój uszkodzeń zmęczeniowych, wydłużając życie obiektów o kolejne dziesięciolecia.

Zmęczenie materiału

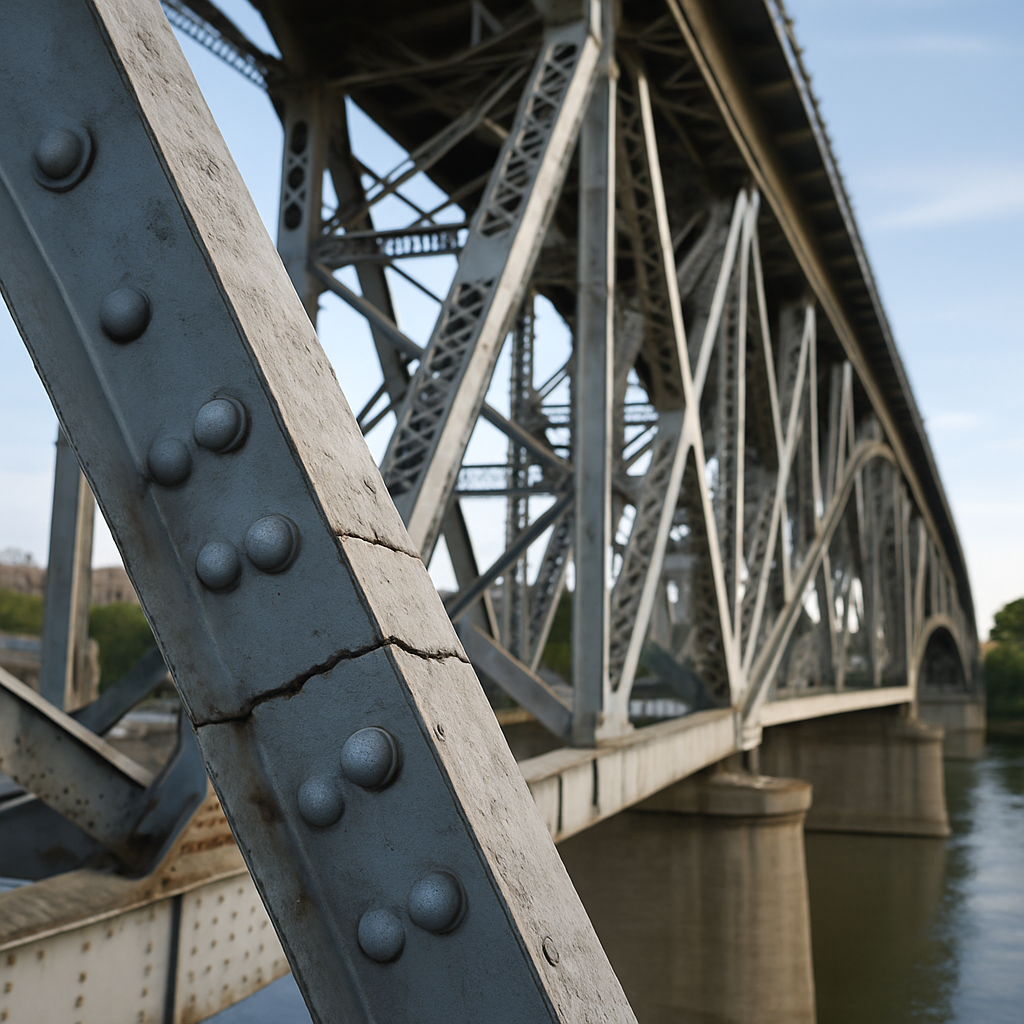

Zmęczenie materiału polega na tym, że nawet naprężenia znacznie niższe od granicy plastyczności, jeśli powtarzają się wielokrotnie, mogą wywołać uszkodzenie. W stali z czasem rozwijają się mikrodefekty, które pod wpływem kolejnych cykli przekształcają się w pęknięcia zmęczeniowe. Te z kolei rosną, aż w pewnym momencie osiągną długość krytyczną, prowadząc do gwałtownego zerwania elementu. To właśnie czyni zmęczenie tak zdradliwym – most nie musi być przeciążony, aby doszło do awarii. Wystarczy wieloletnie powtarzanie obciążeń, które same w sobie nie wydają się groźne. Klasycznym przykładem są mosty eksploatowane od kilkudziesięciu lat, które pierwotnie projektowano na mniejszy ruch, a dziś mierzą się z wielokrotnie większą liczbą ciężarówek i pojazdów o masach, których dawni projektanci nawet nie brali pod uwagę (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Żebra w ortotropowych pomostach

Podstawowym narzędziem, które inżynierowie stosują do opisu trwałości zmęczeniowej, są krzywe S–N, łączące amplitudę naprężeń ze spodziewaną liczbą cykli do zniszczenia. W praktyce oznacza to, że nie tyle materiał sam w sobie, ile konkretny detal konstrukcyjny – złącze spawane, otwór w blasze, zakończenie żebra – ma swoją charakterystyczną odporność zmęczeniową. Dwa mosty wykonane z tej samej stali mogą mieć zupełnie różną trwałość w zależności od tego, jak zaprojektowano i wykonano detale. Największym problemem są tzw. karby, czyli miejsca, w których koncentracja naprężeń powoduje, że zmęczenie rozwija się znacznie szybciej. Typowymi przykładami są ostre zakończenia spoin, naroża otworów, spawane żebra w ortotropowych pomostach czy węzły kratownic, w których siły przekazywane są w sposób złożony. Inżynierowie doskonale wiedzą, że to właśnie tam należy spodziewać się pierwszych pęknięć.

Prognozowanie trwałości zmęczeniowej

Prognozowanie trwałości zmęczeniowej to jednak tylko część wyzwania. Wraz z upływem lat i milionami cykli naprężeń konieczne staje się monitorowanie stanu technicznego konstrukcji. Tradycyjnie opierano się na przeglądach wizualnych, podczas których inżynierowie sprawdzali powierzchnie spoin i detali pod kątem pojawienia się rys czy ubytków (segregator aktów prawnych). Choć taka metoda jest wciąż stosowana, coraz częściej sięga się po zaawansowane techniki nieniszczące, takie jak badania ultradźwiękowe, emisja akustyczna czy wykorzystanie fal prowadzących, które pozwalają wykryć rozwijające się pęknięcia zanim staną się widoczne gołym okiem.

W wielu krajach standardem stają się także systemy monitoringu ciągłego, w których czujniki tensometryczne i światłowodowe mierzą na bieżąco odkształcenia i drgania mostu, a dane są analizowane w celu wyłapania niepokojących zmian. Dzięki temu możliwe jest przewidywanie tempa rozwoju uszkodzeń i planowanie działań naprawczych zanim dojdzie do poważnych awarii.

Gdy w konstrukcji pojawią się pęknięcia zmęczeniowe, inżynierowie mają do dyspozycji różne metody ich powstrzymywania. Najprostszą z nich bywa wiercenie otworu na końcu pęknięcia, co zmniejsza koncentrację naprężeń i spowalnia dalszy rozwój uszkodzenia. Często stosuje się także obróbkę powierzchni, na przykład szlifowanie spoin czy kulkowanie wysokoczęstotliwościowe, które wprowadzają w materiale korzystne naprężenia ściskające.

Innym podejściem są lokalne wzmocnienia – nakładki stalowe, dodatkowe blachy lub elementy kompozytowe z włókna węglowego, które przejmują część sił i odciążają pękający detal. W przypadkach bardziej zaawansowanych w grę wchodzą modyfikacje całego układu konstrukcyjnego: dodawanie nowych podłużnic, wzmocnienia dźwigarów czy nawet częściowa wymiana ortotropowych płyt pomostowych. Wybór rozwiązania zależy od stopnia zaawansowania uszkodzeń, dostępności do elementów oraz opłacalności w stosunku do planowanego okresu dalszej eksploatacji mostu.

Programy przedłużania żywotności mostów stalowych

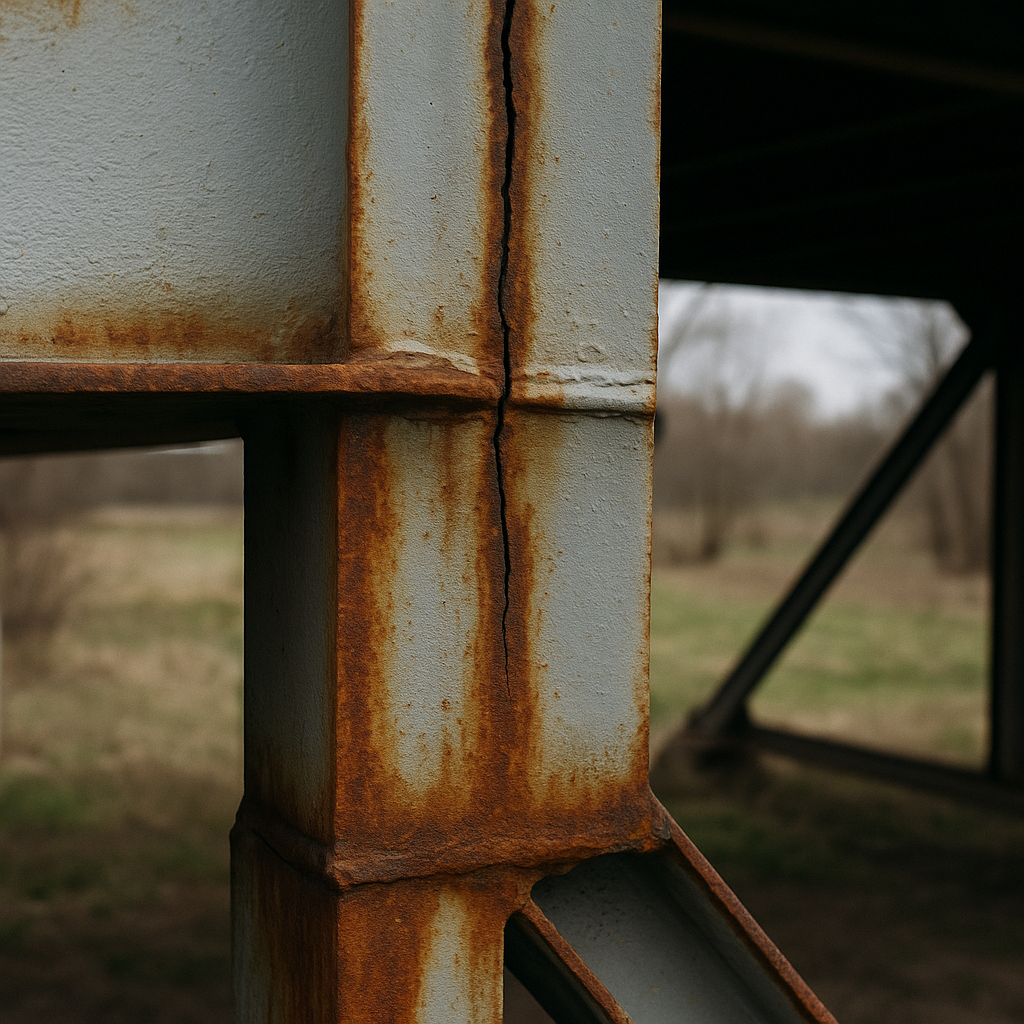

Nie można jednak zapominać, że zmęczenie stali bardzo często idzie w parze z korozją. Wystarczy wilgoć, sól drogową i drobne uszkodzenia powłoki ochronnej, aby stal zaczęła ulegać degradacji. Korozja powoduje ubytki przekroju, ale także tworzy mikrowżery, które działają jak karby i znacząco przyspieszają rozwój pęknięć zmęczeniowych. Dlatego programy przedłużania żywotności mostów stalowych obejmują zawsze działania antykorozyjne – od regularnego odnawiania powłok malarskich, przez stosowanie stali o podwyższonej odporności, aż po systemy osuszania wnętrz skrzynek stalowych. W niektórych krajach z powodzeniem stosuje się również ochronę katodową, szczególnie w elementach narażonych na kontakt z wodą. Połączenie strategii przeciwko zmęczeniu i korozji daje najlepsze efekty i pozwala skutecznie wydłużać okres bezpiecznej eksploatacji obiektów.

Współczesna inżynieria mostowa

Współczesna inżynieria mostowa coraz częściej korzysta także z cyfrowych narzędzi analitycznych. Modele numeryczne odwzorowujące rzeczywiste zachowanie konstrukcji pod obciążeniem, tak zwane cyfrowe bliźniaki, pozwalają nie tylko prognozować trwałość zmęczeniową, lecz także symulować skuteczność różnych wariantów napraw. Dane z czujników wprowadzane są bezpośrednio do modeli, które uczą się w czasie rzeczywistym i pomagają podejmować decyzje dotyczące planowanych działań. Dzięki temu inżynierowie mogą wyprzedzać problemy, zamiast reagować dopiero wtedy, gdy pojawią się widoczne uszkodzenia. To podejście wpisuje się w szerszy trend zarządzania infrastrukturą oparty na analizie ryzyka, gdzie każdy obiekt ma indywidualny plan utrzymania dostosowany do jego historii, obciążeń i aktualnego stanu technicznego.

Regularne czyszczenie

Nie można także pominąć aspektu organizacyjnego. Przedłużanie życia mostów stalowych nie polega jedynie na spektakularnych remontach, ale przede wszystkim na konsekwentnym monitorowaniu i systematycznej konserwacji. Regularne czyszczenie, utrzymywanie sprawnych systemów odwodnienia, kontrola dylatacji i łożysk, szybkie reagowanie na drobne uszkodzenia powłok ochronnych – wszystko to ma bezpośredni wpływ na tempo narastania szkód zmęczeniowych (uprawnienia budowlane).. Inżynierowie podkreślają, że koszt niewielkiej naprawy wykonanej na wczesnym etapie jest wielokrotnie niższy niż koszt późniejszej interwencji, kiedy pęknięcia się rozwiną i obejmą większą część konstrukcji. Dlatego nowoczesne zarządzanie mostami stawia na prewencję i długofalowe planowanie.

Przedłużanie życia konstrukcji

Zmęczenie stali w mostach nie jest zjawiskiem, którego można całkowicie uniknąć. Każda konstrukcja poddana milionom cykli obciążeń w końcu ulegnie zmęczeniu, podobnie jak każdy materiał w laboratorium. Różnica polega na tym, że dzięki wiedzy, doświadczeniu i nowoczesnym technologiom można ten proces kontrolować i spowalniać. Inżynierowie opracowują coraz doskonalsze metody prognozowania, monitoringu i napraw, które sprawiają, że mosty stalowe mogą służyć przez znacznie dłuższy czas, niż pierwotnie zakładano. Dzięki temu możliwe jest nie tylko zapewnienie bezpieczeństwa użytkowników, lecz także oszczędność ogromnych kosztów związanych z budową nowych obiektów. Przedłużanie życia konstrukcji to dziś jeden z filarów zrównoważonego podejścia do infrastruktury – pokazuje, że inżynieria nie polega wyłącznie na budowaniu od nowa, lecz także na umiejętnym dbaniu o to, co już istnieje (opinie o programie).

W efekcie powstaje fascynujący obraz mostu jako organizmu, który żyje w rytmie ruchu drogowego i kolejowego, podlega nieustannym przemianom, a zarazem może funkcjonować bezpiecznie przez dziesięciolecia, jeśli tylko poświęci się mu wystarczająco dużo uwagi. Zmęczenie stali to nie wyrok, lecz wyzwanie, które można oswoić, a praca inżynierów przedłużających żywotność konstrukcji staje się cichym, ale niezwykle ważnym fundamentem nowoczesnego transportu.
