Akustyka w projektach architektonicznych – jak zaplanować komfort akustyczny budynku

Akustyka w architekturze jest zagadnieniem, które przez wiele lat traktowane było marginalnie w procesie projektowym, ustępując miejsca kwestiom konstrukcyjnym, energetycznym czy estetycznym. Tymczasem komfort akustyczny użytkowników budynków ma bezpośredni wpływ na jakość życia, zdrowie i efektywność pracy (segregator na egzamin ustny - pytania i opracowane odpowiedzi). Dźwięki otoczenia, hałas komunikacyjny, pogłos wewnątrz pomieszczeń czy przenikanie rozmów między mieszkaniami stają się czynnikami kształtującymi poczucie prywatności i dobrostanu. Współczesne normy projektowe oraz rosnąca świadomość inwestorów sprawiają, że problematyka akustyczna znajduje dziś należne jej miejsce w procesie projektowania i realizacji obiektów zarówno mieszkalnych, jak i użyteczności publicznej.

Ograniczania przenikania dźwięków powietrznych

Podstawą wszelkich rozważań o akustyce budowlanej są przepisy prawne i normy techniczne. W Polsce kluczowe znaczenie ma Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki, oraz powiązane normy PN-B i PN-EN, które określają wymagania dotyczące izolacyjności akustycznej przegród. Normy te opierają się na europejskich standardach EN i są sukcesywnie harmonizowane z wymaganiami unijnymi. Wyróżnia się w nich dwa podstawowe aspekty: izolacyjność akustyczną przegród budowlanych, a więc zdolność ścian, stropów, okien i drzwi do ograniczania przenikania dźwięków powietrznych oraz uderzeniowych, oraz czas pogłosu, który kształtuje akustykę wnętrza (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer). Dla budynków mieszkalnych normy określają minimalne wartości wskaźnika izolacyjności akustycznej od dźwięków powietrznych R’A1 między mieszkaniami, wynoszące najczęściej 50–55 dB, oraz dopuszczalny poziom dźwięków uderzeniowych L’n,w, który dla stropów międzymieszkaniowych nie powinien przekraczać około 58 dB. W obiektach użyteczności publicznej wymagania są różnicowane w zależności od funkcji – w szkołach, salach wykładowych czy salach koncertowych szczególną rolę odgrywa kontrola pogłosu i równomierność rozchodzenia się dźwięku, podczas gdy w biurach czy hotelach kluczowa jest izolacyjność między pomieszczeniami.

Planowanie komfortu akustycznego

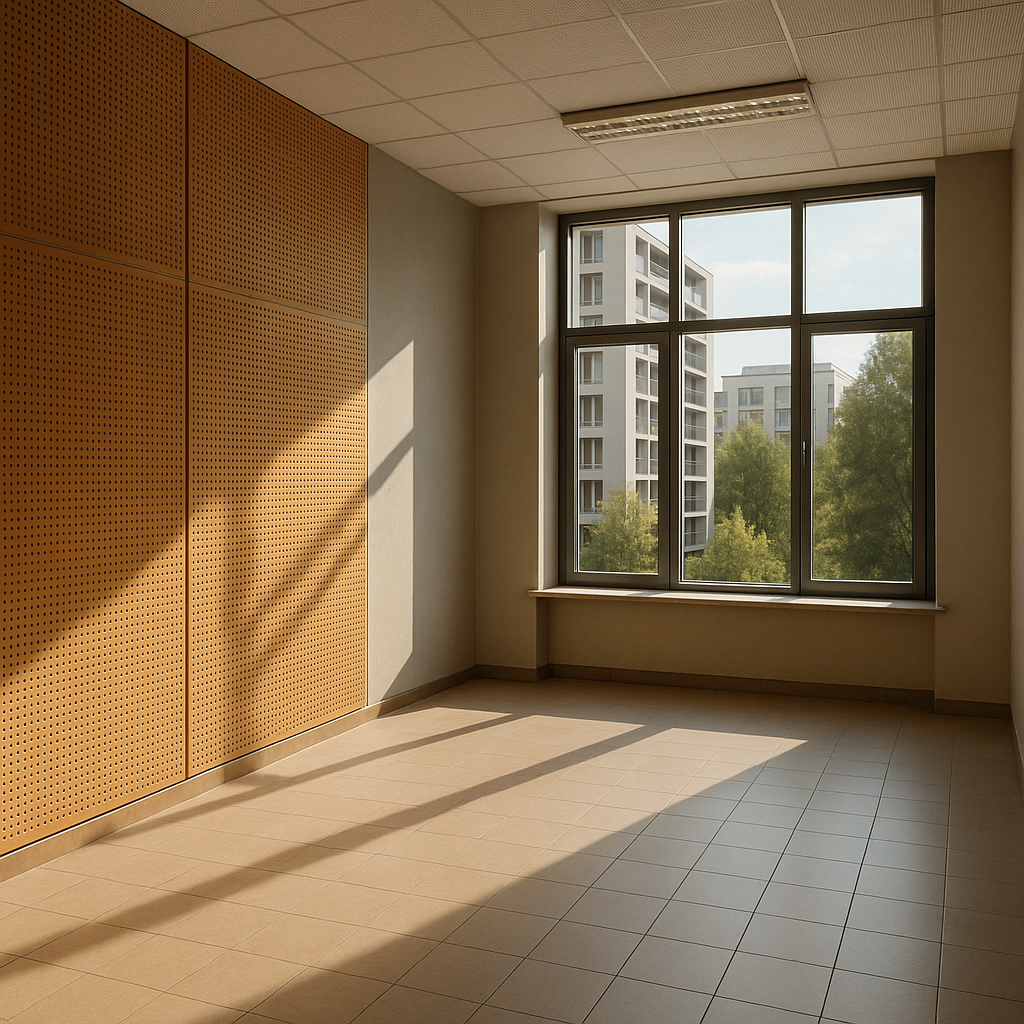

Planowanie komfortu akustycznego wymaga podejścia kompleksowego już na etapie koncepcji architektonicznej. Lokalizacja budynku w strukturze urbanistycznej determinuje ekspozycję na hałas zewnętrzny, głównie komunikacyjny i przemysłowy. Z tego względu projektanci muszą uwzględnić mapy akustyczne miasta i analizę tła dźwiękowego. W budynkach mieszkalnych sypialnie i pokoje dzienne powinny być sytuowane po stronie zacisznej, a przestrzenie pomocnicze – kuchnie, łazienki czy korytarze – od strony bardziej narażonej na hałas (segregator aktów prawnych). Odpowiednie ukształtowanie bryły, zastosowanie ekranów akustycznych, zieleni wysokiej czy barier w postaci innych budynków to jedne z pierwszych działań pozwalających zminimalizować wpływ zewnętrznych źródeł dźwięku. Ważnym narzędziem projektowym są okna o podwyższonej izolacyjności akustycznej, w których stosuje się szkło laminowane, zespolone pakiety o zróżnicowanej grubości tafli oraz szczelne ramy z przekładkami akustycznymi. Wskaźnik izolacyjności akustycznej okien Rw w takich przypadkach powinien wynosić 40–45 dB, co zapewnia skuteczną ochronę przed ruchem ulicznym czy kolejowym.

Izolacyjność przegród międzymieszkaniowych

Wewnątrz budynku podstawowym zagadnieniem jest odpowiednia izolacyjność przegród międzymieszkaniowych i międzylokalowych. Wymagania dotyczą nie tylko ścian, ale także stropów, drzwi i wszelkich elementów instalacyjnych. Ściany oddzielające mieszkania powinny mieć odpowiednią masę powierzchniową, a więc grubość i gęstość materiału zapewniające tłumienie fal dźwiękowych. Typowym rozwiązaniem są ściany z bloczków silikatowych, betonu komórkowego wysokiej gęstości czy tradycyjnego muru ceglanego o grubości 18–25 cm, często uzupełnione warstwą izolacji akustycznej w postaci wełny mineralnej i podwójnej okładziny z płyt gipsowo-kartonowych na ruszcie stalowym. Równie istotna jest szczelność połączeń, uszczelnianie spoin oraz eliminacja mostków akustycznych, które mogą skutecznie obniżyć deklarowaną izolacyjność (program egzamin ustny).

Stropy międzymieszkaniowe

Stropy międzymieszkaniowe są szczególnie narażone na przenikanie dźwięków uderzeniowych, powstających przy chodzeniu, przesuwaniu mebli czy upadkach przedmiotów. Aby ograniczyć ich transmisję, stosuje się tzw. podłogi pływające, czyli systemy, w których warstwa użytkowa jest oddzielona od konstrukcji elastyczną warstwą izolacyjną, np. z wełny mineralnej, styropianu akustycznego lub mat gumowych. Dzięki temu drgania mechaniczne nie są bezpośrednio przenoszone do stropu, a wskaźnik L’n,w obniża się nawet o kilkanaście decybeli. W nowoczesnym budownictwie powszechnie stosuje się też systemowe rozwiązania z gotowymi panelami akustycznymi, które przyspieszają montaż i zapewniają powtarzalne parametry.

Redukcja hałasu

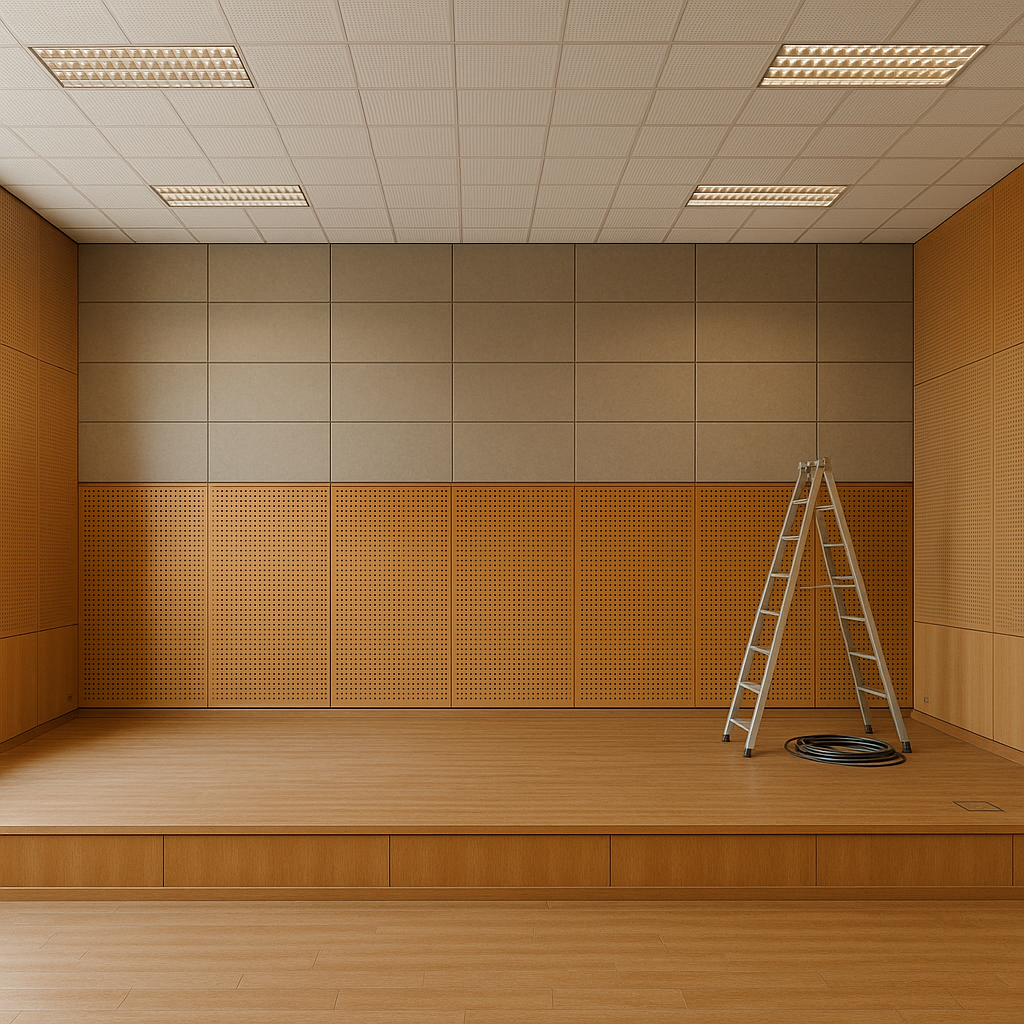

W obiektach użyteczności publicznej wyzwania akustyczne są zróżnicowane i zależą od funkcji budynku. W szkołach i przedszkolach szczególne znaczenie ma redukcja hałasu w klasach i korytarzach. Zbyt długi czas pogłosu prowadzi do zjawiska kumulacji dźwięków, co zwiększa poziom hałasu i utrudnia zrozumiałość mowy. Normy PN-EN zalecają, aby czas pogłosu w klasach wynosił około 0,6–0,8 s, co można osiągnąć poprzez zastosowanie sufitów podwieszanych z płyt akustycznych, paneli ściennych z wełny mineralnej czy perforowanych powierzchni z warstwą chłonną. W salach koncertowych i teatrach wymagania są jeszcze bardziej restrykcyjne – akustyka musi zapewniać zarówno odpowiednią głośność, jak i równomierne rozprzestrzenianie się fal dźwiękowych, bez niepożądanych odbić i echa.

Zbyt niski poziom prywatności akustycznej

W takich przestrzeniach projektuje się złożone układy paneli odbijających, dyfuzorów i absorberów, które tworzą zrównoważone warunki akustyczne dostosowane do specyfiki wykonywanej muzyki czy mowy. W biurowcach typu open space problemem dominującym jest hałas generowany przez rozmowy i urządzenia biurowe. Zbyt niski poziom prywatności akustycznej obniża komfort pracy i wydajność. Dlatego stosuje się ścianki działowe o wysokiej izolacyjności akustycznej, wykładziny tłumiące dźwięki uderzeniowe oraz systemy maskowania akustycznego, które wprowadzają do przestrzeni kontrolowany szum tła, poprawiając subiektywne odczucia użytkowników (uprawnienia budowlane).

W hotelach kluczowa jest ochrona prywatności i intymności gości. Ściany między pokojami muszą charakteryzować się wskaźnikiem izolacyjności powietrznej R’A1 na poziomie co najmniej 55 dB, a drzwi wejściowe powinny być odpowiednio uszczelnione i masywne. Istotne są także piony instalacyjne, które w przypadku nieodpowiedniego zaprojektowania mogą stanowić źródło uciążliwego hałasu. Stosuje się wówczas rury kanalizacyjne o podwyższonej izolacyjności, obudowy z materiałów dźwiękochłonnych oraz oddzielanie przewodów od konstrukcji poprzez elastyczne podkładki.

Wyzwania akustyczne

Nowoczesna architektura stawia coraz większe wyzwania akustyczne ze względu na powszechne stosowanie dużych przeszkleń, otwartych przestrzeni i lekkich konstrukcji. Tradycyjne masywne ściany murowane były naturalnie dobrymi izolatorami dźwięku, jednak konstrukcje szkieletowe czy lekkie ściany działowe wymagają zastosowania zaawansowanych technologii. Rozwiązaniem stają się systemy warstwowe, w których kluczowe znaczenie ma zasada masy–sprężyny–masy: dwie przegrody oddzielone warstwą elastyczną skutecznie tłumią dźwięki w szerokim zakresie częstotliwości. Architekci coraz częściej korzystają również z symulacji komputerowych i modeli akustycznych, które pozwalają przewidzieć zachowanie dźwięku w projektowanej przestrzeni. Programy takie jak Odeon, CATT-Acoustic czy EASE umożliwiają analizę czasu pogłosu, zrozumiałości mowy czy rozkładu energii dźwiękowej w sali jeszcze przed rozpoczęciem budowy.

Ważnym elementem planowania komfortu akustycznego jest także integracja akustyki z innymi aspektami projektowymi, w tym energooszczędnością i estetyką. Materiały akustyczne mogą pełnić funkcję dekoracyjną – panele ścienne i sufitowe projektowane są dziś w atrakcyjnych formach i kolorystyce, dzięki czemu stają się elementem designu wnętrza. Z kolei energooszczędne okna trzyszybowe zapewniają jednocześnie wysoką izolacyjność termiczną i akustyczną. Architekci muszą jednak umiejętnie łączyć te wymagania, aby nie dochodziło do konfliktów, np. nadmiernego uszczelnienia pomieszczeń kosztem wentylacji i komfortu higienicznego.

Akustyka architektoniczna

Akustyka architektoniczna wymaga ścisłej współpracy wielu specjalistów – architektów, inżynierów budowlanych, akustyków, projektantów instalacji oraz producentów materiałów. Tylko kompleksowe podejście pozwala osiągnąć optymalne rezultaty. W dobie rosnących wymagań użytkowników i coraz bardziej restrykcyjnych przepisów prawnych projektowanie akustyki staje się integralnym elementem procesu inwestycyjnego. Należy pamiętać, że koszt wprowadzenia odpowiednich rozwiązań na etapie projektu i budowy jest nieporównywalnie niższy niż koszt późniejszych działań naprawczych i adaptacyjnych (opinie o programie).

Podsumowując, komfort akustyczny budynków to nie luksus, lecz konieczność w nowoczesnym projektowaniu. Odpowiednia izolacyjność akustyczna przegród, kontrola czasu pogłosu, właściwe rozmieszczenie pomieszczeń i zastosowanie materiałów dźwiękochłonnych tworzą przestrzenie przyjazne użytkownikom. W budynkach mieszkalnych zapewniają one spokój i prywatność, w szkołach i salach widowiskowych – zrozumiałość mowy i czystość odbioru muzyki, w biurach – komfort pracy, a w hotelach – poczucie intymności. Architektura, która ignoruje akustykę, skazuje swoich użytkowników na dyskomfort i frustrację, podczas gdy dobrze zaplanowana akustyka staje się niewidzialnym, lecz nieodzownym fundamentem jakości przestrzeni.
