Belka ciągła a belka swobodnie podparta – czym się różnią i kiedy stosuje się je w praktyce?

W projektowaniu konstrukcji budowlanych jednym z najważniejszych elementów pracy inżyniera jest prawidłowe rozpoznanie statycznego schematu pracy belek. W praktyce budowlanej bardzo często pojawiają się dwa podstawowe typy: belka ciągła oraz belka swobodnie podparta. Choć oba elementy na pierwszy rzut oka mogą wyglądać podobnie, ich zachowanie konstrukcyjne, rozkład sił wewnętrznych oraz sposób projektowania znacząco się różnią. Zrozumienie tych różnic jest kluczowe zarówno dla studentów przygotowujących się do egzaminów na uprawnienia budowlane, jak i dla projektantów realizujących codzienną pracę przy obiektach mieszkalnych, przemysłowych czy infrastrukturalnych (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Belka swobodnie podparta

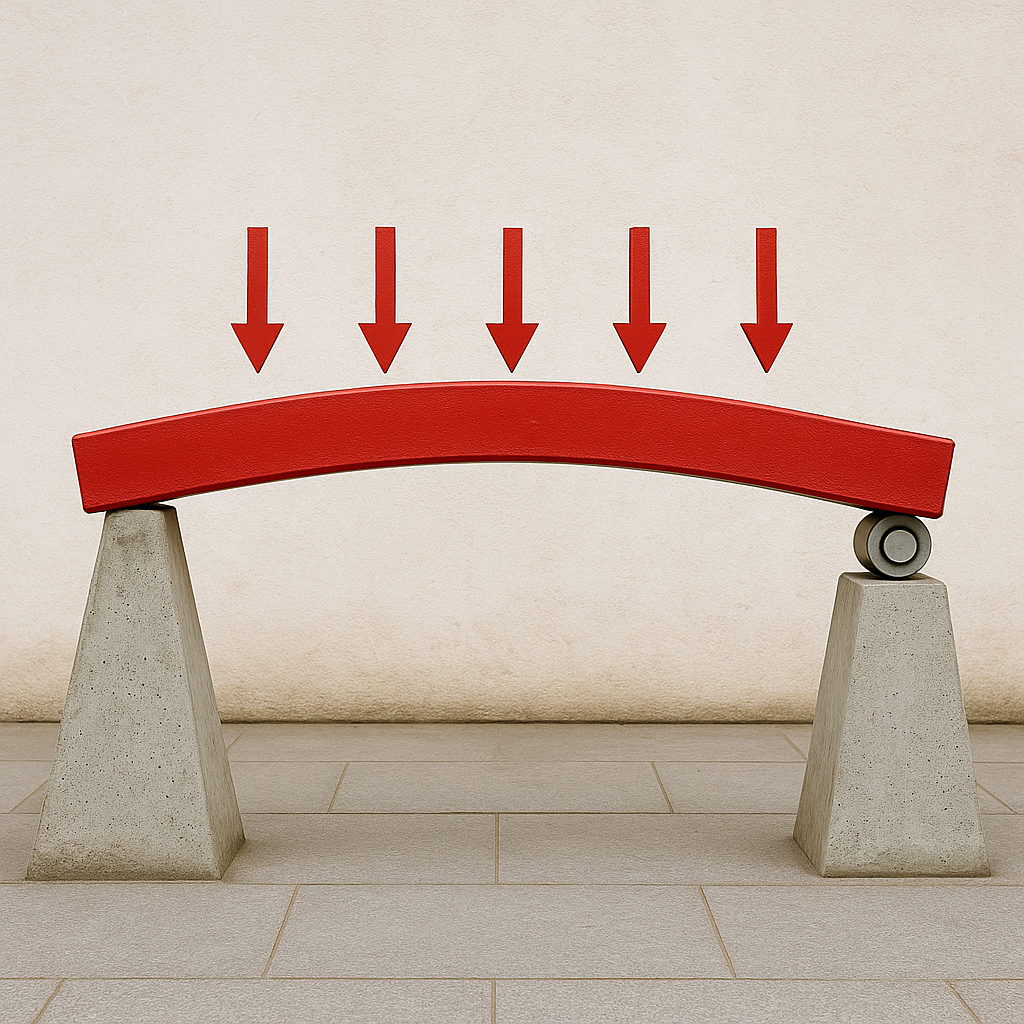

Belka swobodnie podparta to najprostszy i najbardziej intuicyjny schemat statyczny stosowany w konstrukcjach. Jej końce oparte są na dwóch podporach – jednej stałej i jednej przegubowej – dzięki czemu element jest statycznie wyznaczalny. Oznacza to, że reakcje podporowe i siły wewnętrzne w belce można obliczyć wyłącznie na podstawie równań równowagi. W praktyce projektowej belki swobodnie podparte stosuje się tam, gdzie konstrukcja ma pracować w sposób prosty, przewidywalny i gdzie nie ma potrzeby komplikowania układu statycznego, a warunki architektoniczne pozwalają na swobodne zaprojektowanie dwóch niezależnych podpór (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Belki tego typu znajdują zastosowanie m.in. w stropach drewnianych, w wielu typowych stropach gęstożebrowych, w drobnych konstrukcjach wsporczych oraz tam, gdzie wymagane jest ograniczenie momentów ujemnych nad podporami. Schemat ten jest również szczególnie popularny w nauczaniu podstaw statyki, ponieważ pozwala szybko zrozumieć wpływ obciążeń na ugięcia oraz kształt wykresów sił tnących i momentów zginających.

Zaawansowany schemat statyczny

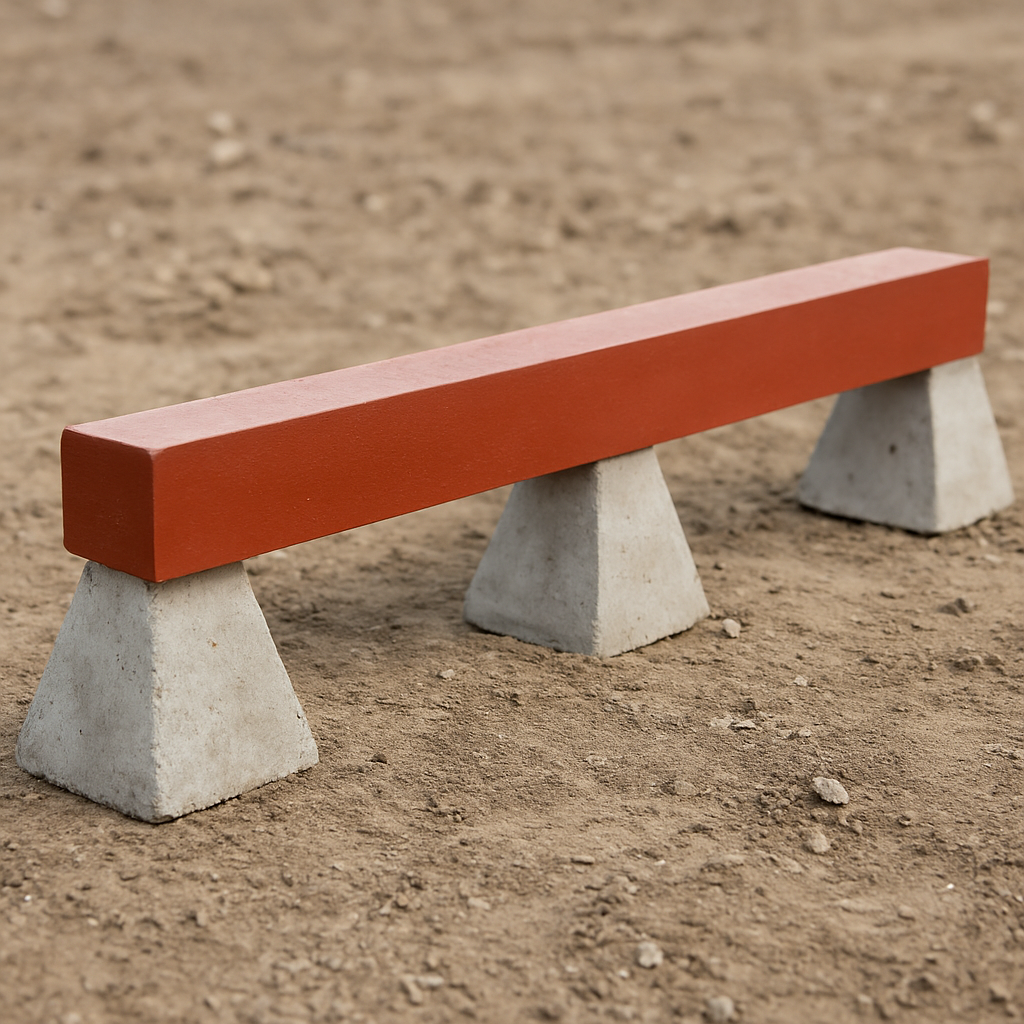

Belka ciągła to bardziej zaawansowany schemat statyczny. Występuje wtedy, gdy belka opiera się na więcej niż dwóch podporach i przechodzi nad nimi w sposób nieprzerwany. Taki układ statyczny jest już statycznie niewyznaczalny, co oznacza, że jego analiza wymaga uwzględnienia warunków odkształcalności oraz zgodności przemieszczeń. Rozkład sił wewnętrznych w belce ciągłej staje się korzystniejszy z punktu widzenia nośności, ponieważ część momentów zginających przenosi się w obszary podporowe, tworząc momenty ujemne, a przęsła pracują z mniejszymi momentami dodatnimi. W praktyce oznacza to, że belka ciągła może być lżejsza, mieć mniejsze ugięcia i pozwala na efektywniejsze wykorzystanie materiału, szczególnie w konstrukcjach żelbetowych. To właśnie dlatego stropy monolityczne oraz prefabrykowane często projektuje się jako układy wieloprzęsłowe, w których ciągłość konstrukcji znacząco zwiększa jej sztywność (segregator aktów prawnych).

Momenty ujemne

Najważniejsza różnica pomiędzy belką ciągłą a belką swobodnie podpartą wynika więc z charakteru reakcji podporowych oraz rozkładu momentów zginających. W belce swobodnie podpartej maksymalny moment dodatni pojawia się zazwyczaj w środku rozpiętości, natomiast przy podporach moment wynosi zero, co upraszcza projektowanie zbrojenia. W belce ciągłej sytuacja jest inna: nad podporami pośrednimi powstają momenty ujemne, które wymagają zbrojenia górą, a momenty dodatnie w przęsłach ulegają znacznemu zmniejszeniu. Ta cecha ma ogromne znaczenie w projektowaniu stropów żelbetowych, ponieważ redukcja momentów w środku przęsła pozwala ograniczyć ilość zbrojenia dolnego, a odpowiedni dobór zbrojenia w strefach nad podporami pozwala uzyskać konstrukcję o dobrej sztywności i zwiększonej trwałości. Belki ciągłe są także mniej podatne na nadmierne ugięcia, co bywa kluczowym wymaganiem użytkowym (uprawnienia budowlane).

Wybór schematu statycznego

Oczywiście wybór schematu statycznego nie jest jedynie kwestią chwili. Belka swobodnie podparta jest dużo łatwiejsza do obliczenia ręcznie, przydatna w konstrukcjach etapowanych lub tam, gdzie przerwy technologiczne uniemożliwiają zapewnienie pełnej ciągłości. Bywa szczególnie korzystna w konstrukcjach stalowych oraz drewnianych, które często projektuje się w postaci pojedynczych, niezależnych elementów. Belka ciągła wymaga natomiast precyzyjnego wykonawstwa, odpowiedniej kolejności betonowania oraz prawidłowego opracowania połączeń między przęsłami. W konstrukcjach żelbetowych zapewnienie ciągłości jest jednak stosunkowo łatwe, a korzyści w postaci redukcji materiału i zwiększenia sztywności są bardzo duże, dlatego układy ciągłe dominują w wielokondygnacyjnych budynkach mieszkalnych czy biurowych.

Instalacje techniczne

W analizie różnic warto zwrócić uwagę na kwestię przemieszczeń i ugięć. W belce swobodnie podpartej ugięcie w środku przęsła może być znaczne, zwłaszcza przy większej rozpiętości i obciążeniu użytkowym. W belce ciągłej momenty ujemne nad podporami usztywniają cały układ, zmniejszając ugięcia w kluczowych miejscach. W praktyce projektowej różnica ta może decydować o wyborze rozwiązania, szczególnie w obiektach, w których ugięcia użytkowe są ograniczone, takich jak parkingi wielopoziomowe, budynki użyteczności publicznej czy stropy pod instalacje techniczne (program egzamin ustny).

Znaczącą rolę odgrywa również sposób kształtowania zbrojenia. W belce swobodnie podpartej zbrojenie główne znajduje się na dole w środku przęsła, natomiast w belce ciągłej zbrojenie górne nad podporami jest równie ważne, jeśli nie ważniejsze. Projektant musi starannie przeanalizować przebieg wykresu momentów, a następnie umieścić zbrojenie w miejscach, gdzie występują maksymalne wartości momentów dodatnich i ujemnych. W praktyce oznacza to, że stropy wieloprzęsłowe wymagają bardziej precyzyjnego projektowania, jednak ich efektywność materiałowa i sztywność w dłuższej perspektywie są nieporównywalnie korzystniejsze.

Właściwe rozmieszczenie zbrojenia

Różnica między belką ciągłą a swobodnie podpartą ma również znaczenie w analizie uszkodzeń i trwałości. W belkach swobodnie podpartych pęknięcia zwykle pojawiają się w środku przęsła i mają charakter zginający. W belkach ciągłych pęknięcia mogą pojawiać się nad podporami, co jest naturalnym efektem pracy układu wieloprzęsłowego. Właściwe rozmieszczenie zbrojenia oraz kontrola szerokości rys zapewniają trwałość i bezpieczeństwo konstrukcji. W nowoczesnym projektowaniu, szczególnie przy wykorzystaniu Eurokodów, belki ciągłe analizuje się z uwzględnieniem zarysowania, ugięć długotrwałych oraz efektów reologicznych, co jeszcze bardziej podkreśla różnicę w podejściu projektowym (opinie o programie).

W praktyce współczesnego budownictwa oba schematy mają swoje miejsce i zastosowanie. Belka swobodnie podparta sprawdza się wszędzie tam, gdzie prostota układu i brak momentów negatywnych są kluczowe. Belka ciągła natomiast jest rozwiązaniem dominującym w stropach żelbetowych i konstrukcjach, w których konieczne jest ograniczenie ugięć oraz efektywne wykorzystanie materiału. Zrozumienie, jak pracują oba schematy, pomaga podejmować świadome decyzje projektowe, które wpływają na nośność, ekonomikę oraz trwałość całego obiektu.
