Budowle hydrotechniczne - klasyfikacja, przepisy i odpowiedzialność projektanta

Budowle hydrotechniczne stanowią jeden z najbardziej wymagających i odpowiedzialnych obszarów inżynierii budowlanej. Ich głównym celem jest gospodarowanie zasobami wodnymi w sposób bezpieczny, racjonalny i trwały. Od jakości zaprojektowania i wykonania takich obiektów zależy nie tylko efektywność wykorzystania wód, lecz także bezpieczeństwo ludzi, mienia oraz środowiska naturalnego. Projektant budowli hydrotechnicznych musi łączyć szeroką wiedzę z zakresu hydrauliki, geotechniki, konstrukcji, materiałoznawstwa, a także prawa budowlanego i ochrony środowiska. Współczesne realizacje w tym zakresie podlegają precyzyjnym regulacjom prawnym oraz normatywnym, które określają zarówno zasady projektowania, jak i odpowiedzialność zawodową uczestników procesu inwestycyjnego (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Budowle hydrotechniczne można klasyfikować według różnych kryteriów, w zależności od ich funkcji, lokalizacji, oddziaływania na środowisko czy sposobu piętrzenia i przepływu wody. Najczęściej wyróżnia się budowle piętrzące, ochronne, regulacyjne, upustowe oraz zaopatrzeniowe. Do najważniejszych z nich należą zapory, jazy, wały przeciwpowodziowe i zbiorniki retencyjne, które stanowią podstawę krajowego systemu ochrony przeciwpowodziowej i gospodarki wodnej.

Spiętrzenie wody w rzece

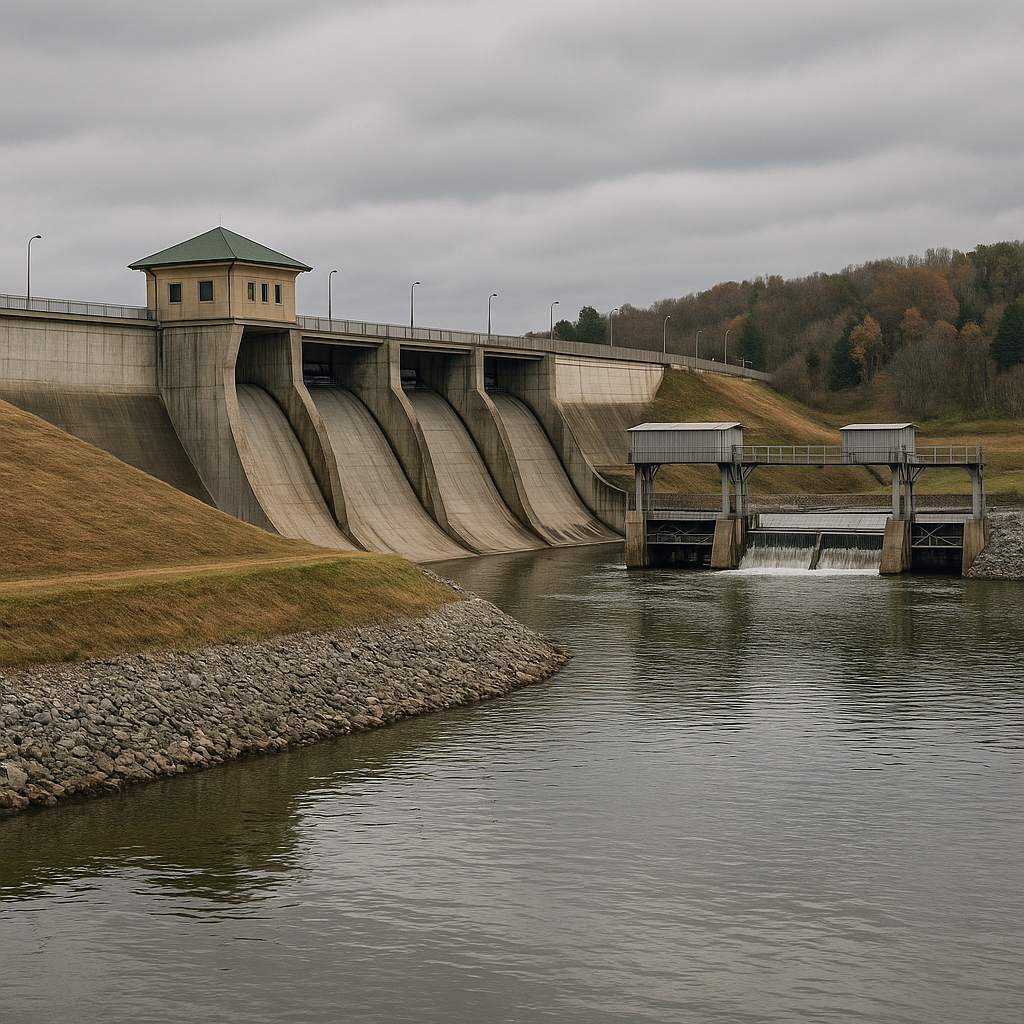

Zapory są jednymi z najbardziej charakterystycznych i technicznie złożonych obiektów hydrotechnicznych. Ich podstawową funkcją jest spiętrzenie wody w rzece lub dolinie, co umożliwia tworzenie zbiorników retencyjnych, elektrowni wodnych czy zabezpieczenie dolin przed powodzią. W zależności od materiału i konstrukcji wyróżnia się zapory ziemne, betonowe, kamienno-ziemne, żelbetowe oraz kombinowane. Ich projektowanie wymaga szczegółowych analiz geotechnicznych, hydrologicznych i sejsmicznych, a także uwzględnienia wpływu na środowisko naturalne i lokalne społeczności. W Polsce szczególne znaczenie mają zapory w Solinie, Czorsztynie, Tresnej czy Włocławku - obiekty te stanowią kluczowe elementy krajowej infrastruktury wodnej, poddawane stałemu monitoringowi technicznemu i kontrolom bezpieczeństwa zgodnie z wymogami Państwowego Gospodarstwa Wodnego Wody Polskie (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Zautomatyzowane układy sterowania

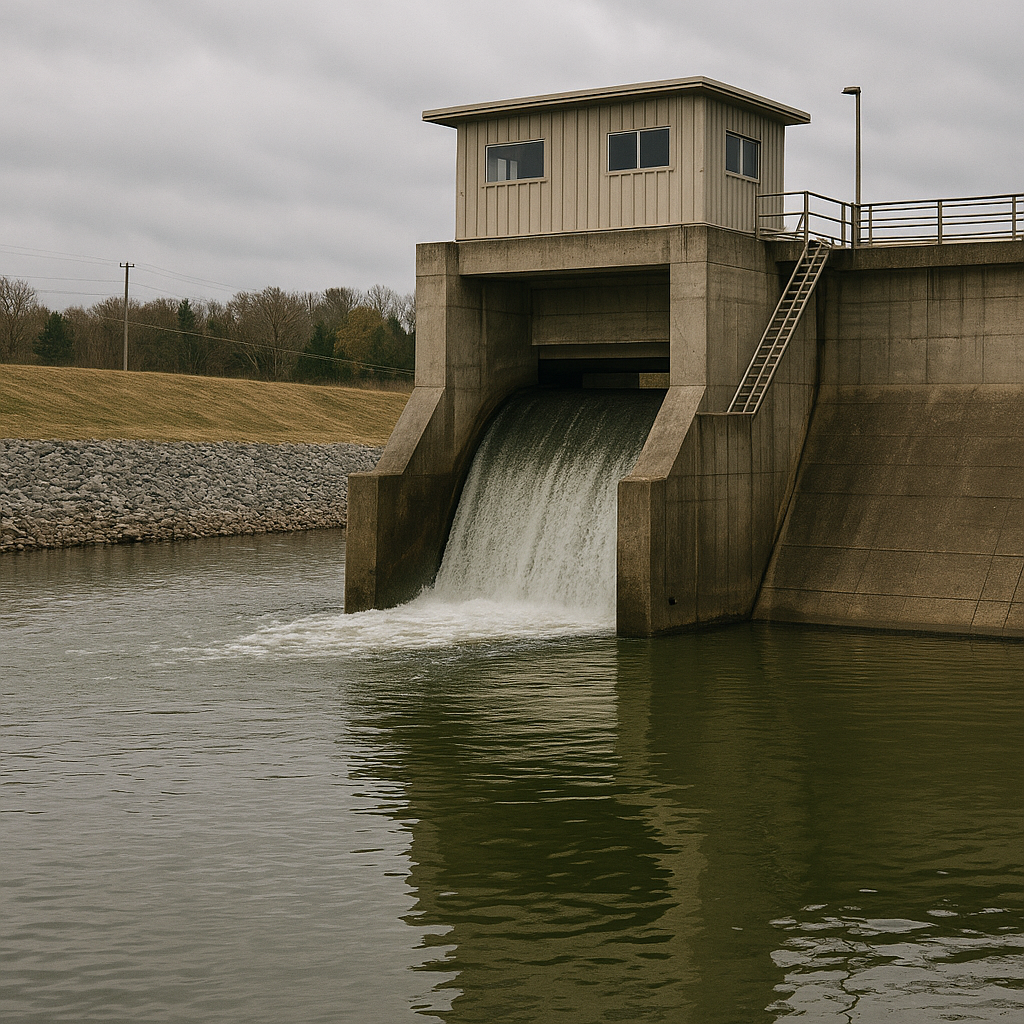

Kolejnym typem budowli hydrotechnicznych są jazy, czyli urządzenia służące do regulacji przepływu wody w rzece lub kanale. W przeciwieństwie do zapór, jazy zazwyczaj nie tworzą dużych zbiorników retencyjnych, lecz utrzymują określony poziom wody w celach żeglugowych, melioracyjnych lub energetycznych. Występują w różnych odmianach - jako jazy stałe, ruchome lub segmentowe. Nowoczesne jazy wyposażane są w zautomatyzowane układy sterowania, które umożliwiają precyzyjną regulację przepływu wody i reagowanie na zmienne warunki hydrologiczne. Wymagania dotyczące ich bezpieczeństwa i eksploatacji określają m.in. przepisy Prawa wodnego oraz normy PN-EN 1997-1, PN-EN 1998-5 czy PN-EN 1992-1-1 dotyczące konstrukcji betonowych i żelbetowych (segregator aktów prawnych).

Wały przeciwpowodziowe pełnią funkcję ochronną i stanowią liniowe budowle ziemne zapobiegające wylewom rzek. Ich projektowanie wymaga uwzględnienia uwarunkowań geotechnicznych, poziomu wód gruntowych, przepuszczalności gruntu, stabilności skarp oraz odporności na filtrację. Zgodnie z polskim prawem wały zaliczane są do budowli hydrotechnicznych piętrzących lub ochronnych i podlegają szczególnemu reżimowi prawnemu. Wymagają one okresowych przeglądów technicznych, a projektant zobowiązany jest do zapewnienia odpowiednich współczynników bezpieczeństwa, także w warunkach nadzwyczajnych, takich jak powódź tysiącletnia. Współczesne standardy zalecają stosowanie technologii monitoringu geotechnicznego i czujników piezometrycznych, które umożliwiają bieżące śledzenie ciśnienia wody w korpusie wału oraz jego przemieszczeń.

Procedury oceny oddziaływania na środowisko

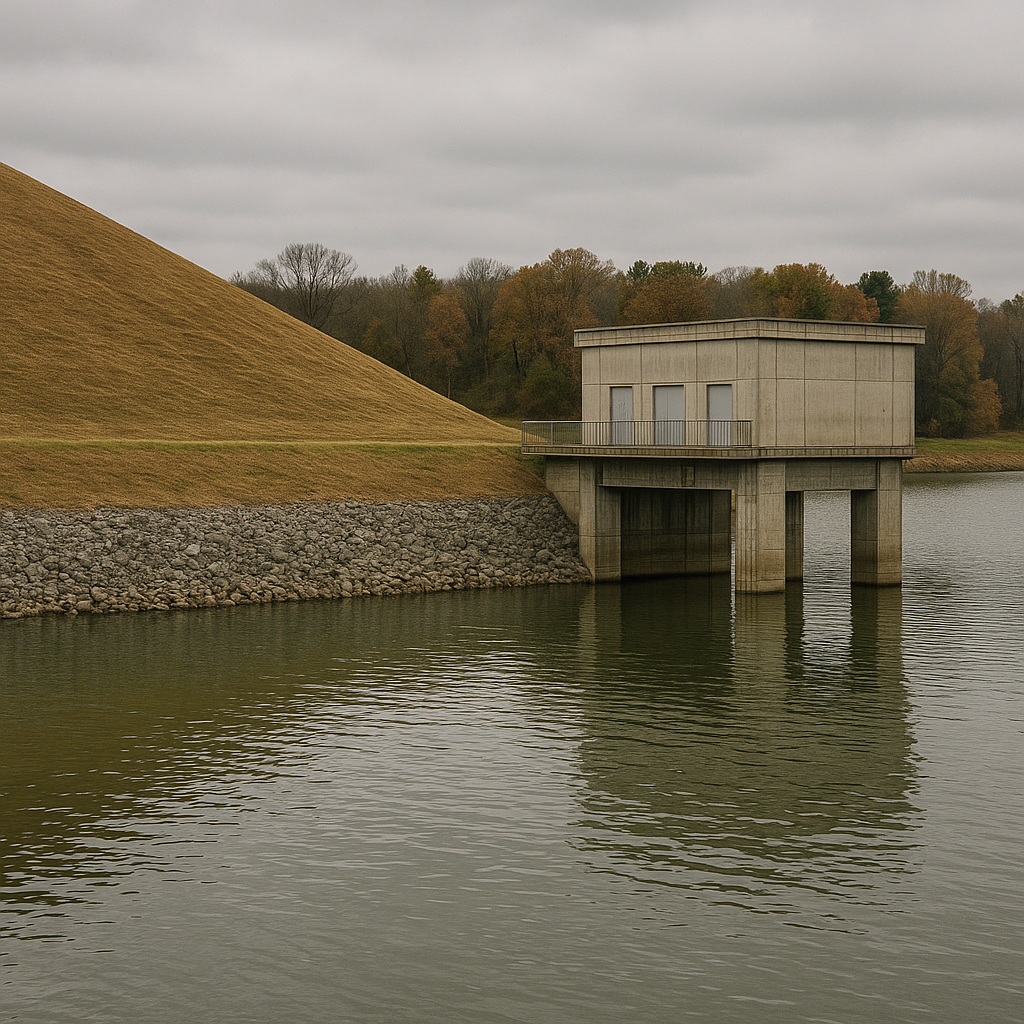

Istotną kategorię stanowią również zbiorniki wodne, które mogą pełnić funkcję retencyjną, przeciwpowodziową, energetyczną, rekreacyjną lub zaopatrzeniową. Projektowanie zbiorników wymaga nie tylko obliczeń pojemności i krzywej piętrzenia, ale również analizy oddziaływania na środowisko - w tym zmian reżimu wodnego, wpływu na ekosystemy i osadnictwo. Zbiorniki wodne, zwłaszcza te o dużej pojemności, podlegają ścisłym procedurom oceny oddziaływania na środowisko (OOŚ) oraz nadzorowi organów administracji wodnej. Projektant ma obowiązek zapewnić, że zarówno czasza zbiornika, jak i konstrukcje towarzyszące - wloty, wyloty, przelewy czy upusty dennie - spełniają wszystkie wymagania bezpieczeństwa określone w przepisach (program egzamin ustny).

Podstawy prawne projektowania budowli hydrotechnicznych w Polsce wynikają przede wszystkim z Prawa budowlanego, Prawa wodnego oraz szeregu rozporządzeń technicznych i branżowych. Zgodnie z ustawą Prawo budowlane budowle hydrotechniczne zaliczane są do obiektów budowlanych o szczególnym znaczeniu dla bezpieczeństwa publicznego, co oznacza, że ich projektowanie i realizacja mogą być prowadzone wyłącznie przez osoby posiadające odpowiednie uprawnienia budowlane w specjalności hydrotechnicznej. Ponadto przepisy nakładają obowiązek opracowania dokumentacji geotechnicznej, ekspertyz środowiskowych, a także planów bezpieczeństwa powodziowego i awaryjnego.

Zbiorniki retencyjne

Wymogi dotyczące klasyfikacji budowli hydrotechnicznych określa rozporządzenie Ministra Środowiska w sprawie warunków technicznych, jakim powinny odpowiadać budowle hydrotechniczne i ich usytuowanie. Wyróżnia ono cztery klasy budowli - od I do IV - zależnie od stopnia zagrożenia dla ludzi i środowiska w przypadku awarii. Klasa I obejmuje obiekty o największym znaczeniu i potencjalnym ryzyku (np. zapory o wysokości powyżej 15 m, duże zbiorniki retencyjne, tamy energetyczne), natomiast klasa IV dotyczy budowli niewielkich, o lokalnym znaczeniu. Klasa budowli determinuje wymagania projektowe, zakres kontroli technicznej, częstotliwość przeglądów oraz procedury eksploatacyjne.

Projektant budowli hydrotechnicznych ponosi szczególną odpowiedzialność zawodową i prawną. Zgodnie z art. 20 ustawy Prawo budowlane jest on zobowiązany do opracowania projektu zgodnie z obowiązującymi przepisami, normami i zasadami wiedzy technicznej, a także do zapewnienia bezpieczeństwa konstrukcji w całym okresie jej użytkowania. Odpowiedzialność ta obejmuje zarówno skutki ewentualnych błędów projektowych, jak i pominięcie istotnych uwarunkowań terenowych czy środowiskowych. W praktyce projektant musi współpracować z wieloma specjalistami - hydrologami, geotechnikami, konstruktorami, architektami i ekspertami ds. ochrony środowiska - co wymaga koordynacji międzybranżowej i kompleksowego podejścia do procesu inwestycyjnego (uprawnienia budowlane).

Wykształcenie techniczne

W zakresie uprawnień zawodowych projektowanie budowli hydrotechnicznych jest domeną osób posiadających uprawnienia budowlane w specjalności inżynieryjnej hydrotechnicznej. Uprawnienia te nadawane są przez właściwą Okręgową Izbę Inżynierów Budownictwa po spełnieniu określonych wymogów kwalifikacyjnych, obejmujących wykształcenie techniczne, odbycie praktyki zawodowej oraz zdanie egzaminu państwowego. W zależności od zakresu uprawnień można je uzyskać w ograniczonym lub nieograniczonym zakresie, co warunkuje możliwość samodzielnego projektowania bądź kierowania robotami budowlanymi przy budowlach hydrotechnicznych o określonej klasie.

W praktyce projektant musi również znać i stosować normy branżowe, które stanowią uszczegółowienie wymagań prawnych. Wśród nich kluczowe znaczenie mają normy PN-EN dotyczące projektowania konstrukcji betonowych, żelbetowych i stalowych, normy geotechniczne (PN-EN 1997 Eurokod 7), normy hydrauliczne i hydrologiczne, a także krajowe wytyczne opracowywane przez Instytut Meteorologii i Gospodarki Wodnej, Instytut Ochrony Środowiska czy Wody Polskie. Wymagania w zakresie bezpieczeństwa konstrukcji i ich odporności na obciążenia wodne, sejsmiczne czy filtracyjne wynikają bezpośrednio z zapisów Eurokodów oraz krajowych aneksów normalizacyjnych.

Odpowiedzialność projektanta budowli hydrotechnicznych

Odpowiedzialność projektanta budowli hydrotechnicznych ma charakter nie tylko techniczny, ale również etyczny i społeczny. Projektując zapory, wały czy jazy, inżynier nie tylko odpowiada za trwałość konstrukcji, ale i za bezpieczeństwo całych obszarów nadrzecznych. Każde zaniedbanie, błędna ocena warunków gruntowych lub niedoszacowanie przepływów może prowadzić do katastrofalnych skutków. Historia pokazuje, że awarie obiektów hydrotechnicznych - jak pęknięcie tamy Vajont we Włoszech w 1963 roku czy katastrofa zapory w Banqiao w Chinach w 1975 - niosły ze sobą tysiące ofiar i olbrzymie straty gospodarcze. Dlatego projektant powinien kierować się zasadą przezorności, rzetelności i stałego podnoszenia kwalifikacji zawodowych.

W dobie zmian klimatycznych, zwiększającej się częstotliwości ekstremalnych zjawisk pogodowych oraz rosnących wymagań środowiskowych znaczenie budowli hydrotechnicznych stale rośnie. Inżynierowie muszą projektować obiekty bardziej odporne, elastyczne i zrównoważone, zdolne do współistnienia z ekosystemami i pełnienia wielu funkcji jednocześnie - od ochrony przeciwpowodziowej, przez retencję wód, po wytwarzanie energii odnawialnej. Wymaga to integracji nowoczesnych technologii, takich jak modelowanie numeryczne przepływów, monitoring satelitarny, systemy wczesnego ostrzegania oraz materiały o zwiększonej trwałości.

Budowle hydrotechniczne

Budowle hydrotechniczne są więc nie tylko wyzwaniem technicznym, ale również elementem polityki zrównoważonego rozwoju i bezpieczeństwa państwa. Ich prawidłowe zaprojektowanie i utrzymanie wymaga ścisłej współpracy projektanta, inwestora, służb wodnych i administracji publicznej. Każdy etap - od koncepcji po eksploatację - musi być zgodny z przepisami prawa, normami technicznymi i zasadami dobrej praktyki inżynierskiej. Odpowiedzialność projektanta jest tu szczególna: to on, w oparciu o wiedzę i doświadczenie, wyznacza granice bezpieczeństwa i trwałości obiektów, od których zależy życie i dorobek wielu ludzi (opinie o programie).

Łącząc naukę, technikę i prawo, współczesna hydrotechnika staje się dziedziną interdyscyplinarną, w której odpowiedzialność zawodowa nabiera wymiaru społecznego. Klasyfikacja, normy i przepisy są nie tylko formalnym obowiązkiem, lecz fundamentem etyki inżynierskiej, gwarantującym, że każdy wał, jaz czy zapora będzie służył nie tylko efektywnej gospodarce wodnej, ale przede wszystkim bezpieczeństwu przyszłych pokoleń.
