Czym różni się wiadukt od mostu i estakady – klasyfikacja obiektów inżynierskich

W codziennym języku pojęcia most, wiadukt i estakada bywają używane zamiennie, jednak w inżynierii lądowej każdy z nich ma precyzyjne znaczenie techniczne, wynikające z przepisów i tradycji budownictwa mostowego. Choć wszystkie te konstrukcje zaliczają się do grupy obiektów inżynierskich, ich zastosowanie, usytuowanie i funkcja różnią się w sposób zasadniczy. Współczesne przepisy oraz klasyfikacje techniczne pozwalają na jednoznaczne określenie, kiedy mamy do czynienia z mostem, kiedy z wiaduktem, a kiedy z estakadą (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Most – najstarszy i najbardziej uniwersalny obiekt inżynierski

Most jest konstrukcją, której podstawowym zadaniem jest umożliwienie przeprowadzenia drogi, linii kolejowej lub ciągu pieszo-rowerowego nad przeszkodą naturalną, taką jak rzeka, jezioro, kanał, rów lub dolina. Właśnie ten kontakt z elementem wodnym jest kluczowy dla definicji mostu. To właśnie z potrzeby przekraczania cieków wodnych narodziła się sztuka budowy mostów, rozwijana od starożytności przez cywilizacje grecką i rzymską.

Mosty od wieków stanowiły nie tylko konstrukcje użytkowe, ale i symbole postępu cywilizacyjnego. Kamienne łuki, drewniane belki, później konstrukcje stalowe i żelbetowe – wszystkie te rozwiązania miały jeden wspólny cel: umożliwić bezpieczne i trwałe pokonanie wody. Współczesne mosty drogowe i kolejowe są często elementami większych ciągów komunikacyjnych, łącząc brzegi rzek i kanałów, ale także stanowią charakterystyczne punkty krajobrazu i wizytówki miast. Mostem określa się zatem każdy obiekt, który przekracza przeszkodę wodną lub dolinę z ciekiem, niezależnie od jego długości czy liczby przęseł (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

W dokumentach technicznych i przepisach (np. „Wytyczne projektowania obiektów mostowych GDDKiA”) most to obiekt inżynierski służący do przenoszenia drogi lub toru nad ciekiem wodnym. W praktyce o tym, czy dany obiekt jest mostem, decyduje nie jego kształt, lecz rodzaj przeszkody, nad którą się znajduje.

Wiadukt – most nad przeszkodą komunikacyjną

Wiadukt to obiekt inżynierski, który pełni funkcję zbliżoną do mostu, jednak przekracza nie rzekę, lecz inną drogę, linię kolejową lub inną trasę komunikacyjną. Jest więc „mostem nad drogą”, który pozwala na bezkolizyjne skrzyżowanie różnych ciągów komunikacyjnych. Dzięki temu ruch odbywa się płynnie, bez zatrzymań, co zwiększa bezpieczeństwo i przepustowość całego układu.

Wiadukty można spotkać najczęściej w miastach i węzłach drogowych, gdzie przecinają się drogi krajowe, autostrady lub linie kolejowe. W odróżnieniu od mostów, które często są budowane w otoczeniu przyrodniczym, wiadukty występują w przestrzeni zurbanizowanej. Ich konstrukcja bywa bardziej zróżnicowana – mogą mieć formę krótkich obiektów o jednym przęśle, jak i długich, wieloprzęsłowych konstrukcji przenoszących ruch drogowy nad torowiskiem czy arterią miejską (segregator aktów prawnych).

Z punktu widzenia inżynierii różnice konstrukcyjne między mostem a wiaduktem są niewielkie. W obu przypadkach mamy do czynienia z konstrukcją nośną, łożyskami, przyczółkami i podporami pośrednimi. Różnica tkwi przede wszystkim w charakterze przeszkody, którą przekracza obiekt. Dlatego też zdarza się, że ten sam projektant czy wykonawca stosuje te same rozwiązania materiałowe i technologiczne zarówno przy budowie mostu, jak i wiaduktu.

Wiadukty kolejowe stanowią odrębną kategorię – są to obiekty, po których przebiega tor kolejowy, a pod nimi biegnie droga lub inna linia kolejowa. Z kolei wiadukt drogowy to obiekt, po którym przebiega droga, a poniżej znajduje się torowisko lub inna droga. W praktyce nazewnictwo zależy od użytkownika „górnego” obiektu – to on jest określany jako właściciel wiaduktu.

Estakada – konstrukcja wieloprzęsłowa o dużej długości

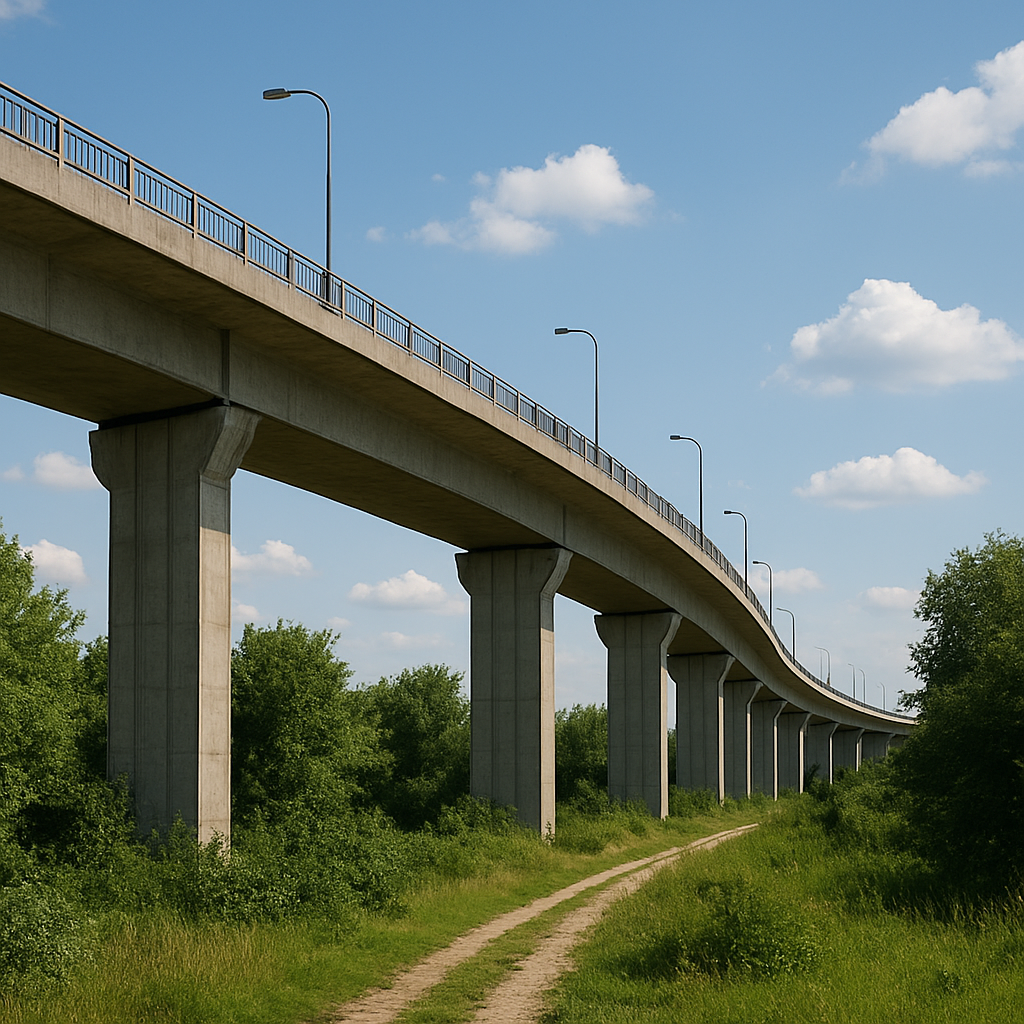

Estakada jest trzecim typem obiektu inżynierskiego, często mylonym z mostem lub wiaduktem. Tymczasem estakada to obiekt o znacznej długości, składający się z wielu przęseł, który prowadzi drogę lub tor nad terenem o zmiennej rzędnej, najczęściej nad terenami zurbanizowanymi, nasypami, torami, ulicami lub dolinami, w których brak jednej wyraźnej przeszkody.

Estakady stosuje się tam, gdzie konieczne jest utrzymanie stałego poziomu niwelety drogi na dłuższym odcinku, a nie tylko w miejscu przecięcia z przeszkodą. Przykładem mogą być miejskie estakady węzłów drogowych, estakady nad terenami przemysłowymi czy portowymi, a także nad obszarami kolejowymi, gdzie przebiega wiele równoległych torów. W wielu przypadkach estakady są częścią większego układu komunikacyjnego, np. łączącego dwa mosty lub prowadzącego ruch nad całym pasmem zabudowy (uprawnienia budowlane).

Pod względem konstrukcyjnym estakady są najczęściej żelbetowe lub stalowo-żelbetowe, a ich długość może sięgać kilkuset metrów, a nawet kilku kilometrów. Zazwyczaj są to konstrukcje wieloprzęsłowe o powtarzalnym układzie przęseł, co pozwala zoptymalizować proces budowy i obniżyć koszty. Z perspektywy projektanta i wykonawcy estakada jest więc serią połączonych wiaduktów lub mostów o jednolitej konstrukcji.

W odróżnieniu od mostu czy wiaduktu, estakada nie musi przekraczać konkretnej przeszkody – jej celem jest utrzymanie drogi na wysokości z powodów funkcjonalnych lub przestrzennych. To sprawia, że jest nieodłącznym elementem infrastruktury dużych miast oraz autostrad, gdzie zapewnia ciągłość ruchu i eliminuje konflikty komunikacyjne.

Klasyfikacja obiektów mostowych

W polskim systemie prawnym wszystkie wymienione konstrukcje mosty, wiadukty i estakady – należą do jednej szerokiej kategorii określanej jako obiekty mostowe. Zgodnie z definicją zawartą w rozporządzeniach Ministra Infrastruktury, obiekty mostowe to budowle przeznaczone do przenoszenia ruchu drogowego lub pieszego nad przeszkodami terenowymi lub komunikacyjnymi, w tym także przepusty o świetle większym niż 2 m.

Choć ta klasyfikacja ma charakter techniczny, w praktyce stosuje się ją również w dokumentacji projektowej, przetargach oraz w procesach odbiorowych. Dla projektanta i zarządcy drogi istotne jest bowiem, aby każdy obiekt miał jasno określoną kategorię użytkową, co wpływa na sposób jego utrzymania, przeglądy okresowe oraz wymagania dotyczące bezpieczeństwa konstrukcji.

Różnice w użytkowaniu i utrzymaniu

Poza różnicami definicyjnymi, mosty, wiadukty i estakady różnią się także pod względem eksploatacji. Mosty są szczególnie narażone na działanie środowiska wodnego wilgoć, zmiany temperatury, korozję oraz zjawisko oblodzenia. Dlatego ich utrzymanie wymaga częstszych przeglądów i specjalnych zabezpieczeń antykorozyjnych. Wiadukty natomiast, zlokalizowane w gęsto zabudowanych rejonach, poddane są obciążeniom dynamicznym od ruchu pojazdów i drganiom generowanym przez infrastrukturę miejską. Estakady, z kolei, jako długie konstrukcje żelbetowe, wymagają kontroli dylatacji, łożysk i połączeń segmentów, gdyż ich praca zależy od rozszerzalności termicznej i odkształceń konstrukcji (program egzamin ustny).

Każdy z tych obiektów podlega również regularnym przeglądom technicznym, określonym w Prawie budowlanym i przepisach dotyczących utrzymania dróg publicznych. W przypadku mostów i wiaduktów kluczowe znaczenie mają przeglądy podstawowe i szczegółowe, obejmujące ocenę stanu ustroju nośnego, podpór, izolacji, odwodnienia i urządzeń dylatacyjnych.

Estetyka i znaczenie architektoniczne

Choć w języku technicznym mosty, wiadukty i estakady to konstrukcje użytkowe, współczesna inżynieria coraz częściej nadaje im również wartość architektoniczną. Mosty stały się wizytówkami miast jak Most Rędziński we Wrocławiu, Most Świętokrzyski w Warszawie czy Most Vasco da Gama w Lizbonie. Wiadukty i estakady z kolei stanowią nie tylko elementy infrastruktury, ale również istotny składnik kompozycji urbanistycznej. Dzięki nowoczesnym materiałom, oświetleniu i formom konstrukcyjnym, tego typu obiekty mogą pełnić funkcję nie tylko komunikacyjną, lecz także estetyczną.

Most, wiadukt i estakada

Most, wiadukt i estakada to trzy różne rodzaje obiektów inżynierskich, które pełnią zbliżone funkcje, lecz różnią się charakterem przeszkody, długością i lokalizacją. Most przekracza przeszkodę wodną, wiadukt – przeszkodę komunikacyjną, a estakada teren o zróżnicowanej rzędnej lub rozległe obniżenie. Wszystkie te obiekty stanowią część jednej grupy obiektów mostowych będących kluczowym elementem infrastruktury transportowej (opinie o programie).

Znajomość różnic między nimi ma znaczenie nie tylko dla projektantów czy wykonawców, ale także dla użytkowników dróg, którzy często nieświadomie korzystają z precyzyjnie zaprojektowanych konstrukcji, będących efektem pracy inżynierów i architektów. Każdy most, wiadukt i estakada to nie tylko budowla, ale także świadectwo rozwoju techniki, technologii i estetyki współczesnej inżynierii lądowej.
