Dlaczego stropy pękają? 5 fizycznych powodów, które zaskakują nawet inżynierów

Pęknięcia w stropach należą do najbardziej niepokojących objawów w budynkach. Dla inwestora to powód do niepokoju o bezpieczeństwo konstrukcji, dla wykonawcy – sygnał potencjalnych błędów, a dla inżyniera – wyzwanie diagnostyczne. Wbrew pozorom, nie każdy strop pękający wzdłuż czy poprzecznie oznacza katastrofę konstrukcyjną. W wielu przypadkach jest to naturalny efekt zjawisk fizycznych, które zachodzą w materiale i otoczeniu. Zrozumienie mechanizmów powstawania rys jest kluczem do właściwej oceny ich znaczenia oraz doboru metod naprawy (segregator na egzamin ustny - pytania i opracowane odpowiedzi).

Ruchy termiczne i skurczowe

Najczęściej mówi się o błędach wykonawczych czy złym doborze zbrojenia, jednak w rzeczywistości stropy pękają z przyczyn znacznie bardziej złożonych. Często powodem są zjawiska fizyczne, których nie da się całkowicie uniknąć, a które zaskakują nawet doświadczonych konstruktorów. Warto więc przyjrzeć się pięciu najczęstszym, ale też najmniej intuicyjnym przyczynom pękania stropów – od zjawisk reologicznych betonu po ruchy termiczne i skurczowe, które potrafią działać z siłą większą niż niejeden ciężar użytkowy (program TESTY UPRAWNIENIA BUDOWLANE - wersja na komputer).

Pierwszym zaskakującym powodem pękania stropów jest zjawisko pełzania i skurczu betonu, które zachodzi niezależnie od jakości wykonania. Beton to materiał o strukturze kapilarno-porowatej, zawierający wodę i powietrze. Po zabetonowaniu, podczas dojrzewania mieszanki, część wody ulega odparowaniu, a struktura zaczyna się zagęszczać. Ten proces prowadzi do skurczu objętościowego, który w stropie – z racji dużych powierzchni i ograniczeń odkształceń – powoduje powstawanie naprężeń rozciągających. Gdy ich wartość przekroczy wytrzymałość betonu na rozciąganie, pojawiają się mikrorysy, które z czasem mogą przekształcić się w widoczne pęknięcia. Zjawisko to nasila się przy zbyt szybkim wysychaniu, zwłaszcza gdy strop nie był odpowiednio pielęgnowany w pierwszych dniach po betonowaniu.

Oddziaływanie temperatury

Drugim czynnikiem, który często zaskakuje, jest oddziaływanie temperatury. Beton i stal mają zbliżony współczynnik rozszerzalności cieplnej, ale nie identyczny. W dużych stropach, szczególnie płytowych, różnice temperatur między górną a dolną powierzchnią płyty mogą sięgać kilkunastu stopni, co prowadzi do wewnętrznych odkształceń. Latem strop nagrzewa się od słońca, zimą – od ogrzewania pomieszczeń. Gdy górna warstwa jest cieplejsza, dąży do rozszerzenia, podczas gdy dolna pozostaje chłodniejsza i ogranicza ten ruch. W efekcie powstają naprężenia rozciągające w dolnych włóknach betonu, które mogą prowadzić do pękania. Często widać wtedy rysy biegnące w kierunku prostopadłym do linii największych zmian temperatury. Dodatkowo, brak dylatacji w długich stropach zwiększa ryzyko koncentracji naprężeń w jednym miejscu (segregator aktów prawnych).

Reologia materiału

Trzecim fizycznym powodem pękania stropów jest reologia materiału, czyli długotrwałe odkształcenia pod wpływem stałych obciążeń. W żelbecie objawia się to pełzaniem betonu – powolnym, nieodwracalnym ugięciem konstrukcji w czasie. W praktyce oznacza to, że strop, który po rozdeskowaniu wyglądał idealnie, po roku eksploatacji może mieć już widoczne rysy w strefach rozciąganych. Beton pod stałym obciążeniem przemieszcza część naprężeń na zbrojenie, a gdy przekroczona zostanie granica przyczepności, w betonie pojawiają się rysy. Zjawisko to jest szczególnie wyraźne w stropach o dużych rozpiętościach, w cienkich płytach żelbetowych oraz tam, gdzie zastosowano zbyt mały przekrój zbrojenia głównego. Nie bez znaczenia jest też rozmieszczenie zbrojenia – brak równomiernego rozkładu lub nieciągłość prętów powodują lokalne osłabienia, które ujawniają się dopiero po miesiącach użytkowania.

Zmiany wilgotności i skurcz spowodowany wysychaniem betonu

Kolejnym, czwartym powodem są zmiany wilgotności i skurcz spowodowany wysychaniem betonu. Choć często łączony z procesem dojrzewania, w praktyce ma inny charakter – zachodzi w gotowym, już eksploatowanym stropie. Beton jest materiałem higroskopijnym, co oznacza, że reaguje na zmiany wilgotności powietrza. W suchym środowisku oddaje wilgoć, kurczy się i generuje naprężenia wewnętrzne. W pomieszczeniach o dużych wahaniach wilgotności – jak garaże, hale produkcyjne czy poddasza – różnice te potrafią być znaczne. W efekcie beton „pracuje”, a pęknięcia mogą pojawiać się okresowo, na przykład po sezonie grzewczym. To dlatego tak ważne jest, by w fazie projektowej dobierać odpowiednią klasę ekspozycji betonu i stosować mieszanki z dodatkami redukującymi skurcz (uprawnienia budowlane).

Piątym, często niedocenianym czynnikiem, jest interakcja konstrukcji z podłożem lub elementami sąsiednimi. Stropy, zwłaszcza w budynkach murowanych, nie pracują w izolacji – są częścią układu, w którym każda zmiana sztywności, osiadania czy przemieszczenia może wywołać dodatkowe naprężenia. Jeśli ściany nośne osiadają nierównomiernie lub różne części budynku reagują odmiennie na zmiany temperatury i wilgotności, strop staje się „łącznikiem”, który musi te różnice przenieść. W miejscach styku ścian i stropów pojawiają się wtedy diagonalne rysy, często mylone z błędami konstrukcyjnymi. W rzeczywistości są to efekty interakcji między elementami budynku – nie zawsze groźne, ale wymagające obserwacji. W starszych obiektach dochodzi też do powolnej utraty przyczepności zapraw, korozji zbrojenia i lokalnych osłabień betonu, które nasilają ten efekt.

Dynamika użytkowania i obciążenia zmienne

Zjawiska te mają charakter fizyczny, a więc nie zawsze można im zapobiec całkowicie. Rola projektanta i wykonawcy polega raczej na ich kontrolowaniu – przez odpowiednie ułożenie zbrojenia rozdzielczego, dobór klasy betonu, zapewnienie dylatacji i właściwej pielęgnacji. Niekiedy jednak pęknięcia są nieuniknione, zwłaszcza w dużych powierzchniach żelbetowych. Dlatego współczesne budownictwo coraz częściej stawia na monitorowanie konstrukcji – od prostych metod obserwacyjnych po systemy pomiarowe, które śledzą rozwój rys w czasie rzeczywistym. Dzięki temu można odróżnić pęknięcia powierzchniowe od konstrukcyjnych i odpowiednio zareagować (program egzamin ustny).

Nie bez znaczenia jest także wpływ czynników zewnętrznych, takich jak dynamika użytkowania i obciążenia zmienne. Choć w projektach często przyjmuje się je w sposób uproszczony, w rzeczywistości codzienne użytkowanie budynku generuje setki mikrowstrząsów, drgań i uderzeń. W stropach lekkich, prefabrykowanych czy cienkich płytach żelbetowych takie powtarzalne bodźce mogą z czasem doprowadzić do zmęczeniowego pękania betonu. Zjawisko to obserwuje się szczególnie w garażach podziemnych i budynkach biurowych z intensywnym ruchem pieszym. Beton, mimo że wydaje się „martwym” materiałem, reaguje na takie obciążenia cykliczne podobnie jak stal – kumuluje uszkodzenia, które po latach manifestują się w postaci siatek rys.

Doświadczony inżynier

Pękanie stropów nie zawsze jest równoznaczne z zagrożeniem dla bezpieczeństwa. Większość rys ma charakter powierzchniowy i nie wpływa na nośność konstrukcji, ale każda z nich jest informacją o tym, jak pracuje budynek. Doświadczony inżynier potrafi odczytać z układu pęknięć historię konstrukcji – rozpoznać, czy przyczyną był skurcz, osiadanie, błąd wykonawczy czy zmiana wilgotności. W praktyce diagnostycznej wykorzystuje się do tego różne narzędzia: od prostych reperów i szczelinomierzy po badania nieniszczące, takie jak skanowanie ultradźwiękowe, tomografia czy georadar. Ich zastosowanie pozwala określić, czy pęknięcie jest aktywne i się rozwija, czy ma charakter stabilny.

Współczesne normy, w tym Eurokod 2, dopuszczają występowanie zarysowań w betonie, o ile ich szerokość nie przekracza wartości granicznych. W praktyce oznacza to, że nie każda rysa wymaga naprawy. O wiele ważniejsze jest zrozumienie, dlaczego powstała. Czasem wystarczy zapewnienie lepszej wentylacji lub eliminacja źródeł wilgoci, by proces ustąpił. W innych przypadkach konieczna jest iniekcja żywicą epoksydową lub wzmocnienie stref zarysowanych. Jednak bez znajomości mechanizmu powstawania pęknięć, każda naprawa ma charakter tymczasowy.

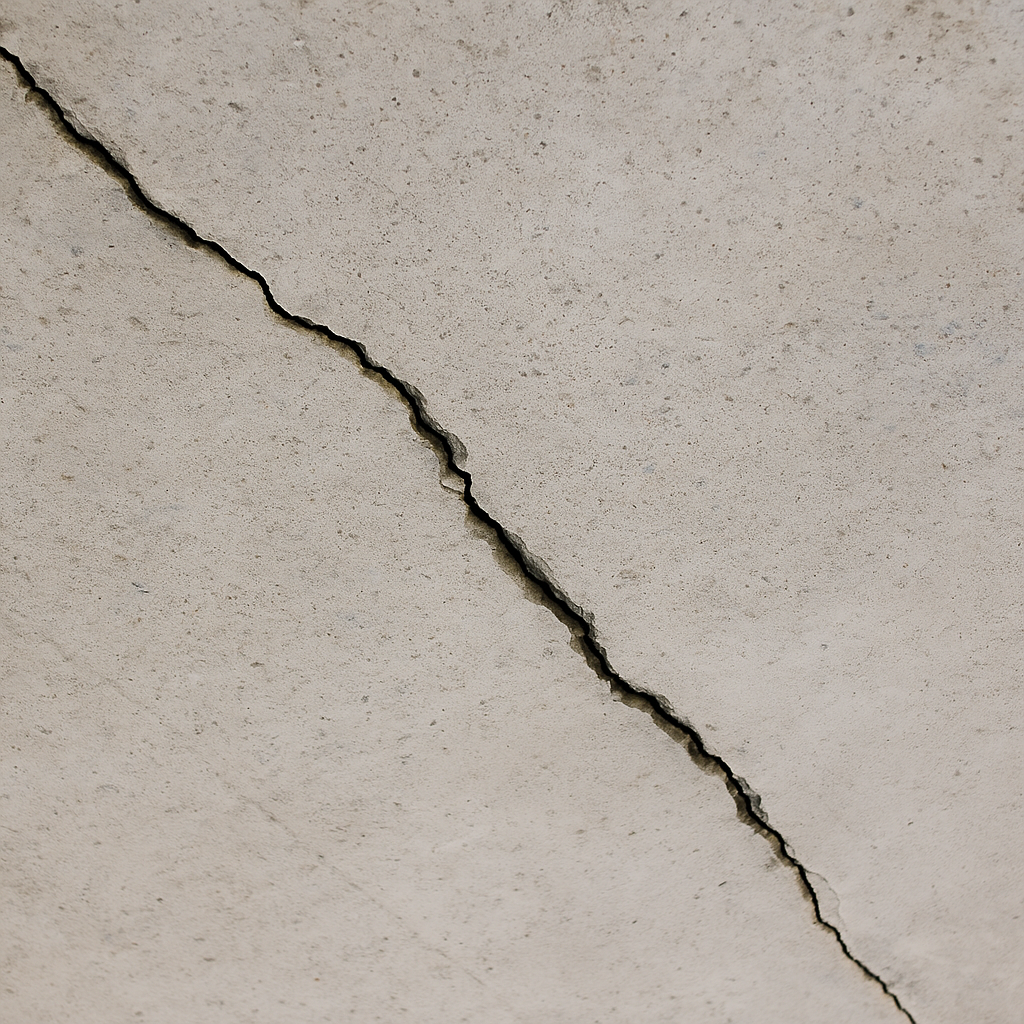

Pęknięcie jest efektem działania praw fizyki

Dlatego pytanie „dlaczego stropy pękają?” ma znaczenie nie tylko dla inżynierów konstruktorów, ale i dla użytkowników budynków. Zrozumienie, że pęknięcie jest efektem działania praw fizyki, a nie wyłącznie błędu wykonawcy, pozwala racjonalnie ocenić sytuację. Stropy pękają, ponieważ beton żyje – reaguje na temperaturę, wilgotność, obciążenia i czas. To właśnie ta „żywotność” materiału sprawia, że inżynieria budowlana jest tak fascynująca: łączy twarde prawa mechaniki z nieprzewidywalną naturą materiałów (opinie o programie).

Zaskakujące dla wielu jest to, że największym wrogiem betonu nie jest ciężar, lecz czas. Czas, który powoli zmienia jego strukturę, równoważy naprężenia i w końcu – ujawnia ukrytą historię procesu budowy. Każda rysa, nawet ta najdrobniejsza, jest zapisem tej historii. Zrozumienie jej to pierwszy krok do świadomego projektowania i utrzymania konstrukcji, które nie tylko przetrwają dekady, ale będą pracować w harmonii z otaczającym je środowiskiem.
